舰船摇摆测试设备：海洋装备环境模拟测试的核心解决方案
随着我国海洋强国战略的深入推进，船舶与海洋工程装备产业进入高速发展期，各类舰载电子设备、武器系统、海洋作业装备的研发迭代速度持续加快。在装备研制过程中，环境适应性与可靠性验证是至关重要的环节，而真实海试存在测试成本高、周期长、工况不可控、数据复现性差等行业痛点；传统单自由度摇摆台仅能实现简单的单向摆动，无法复现复杂海况下多维度耦合的舰船运动，难以满足高精度装备的测试需求。

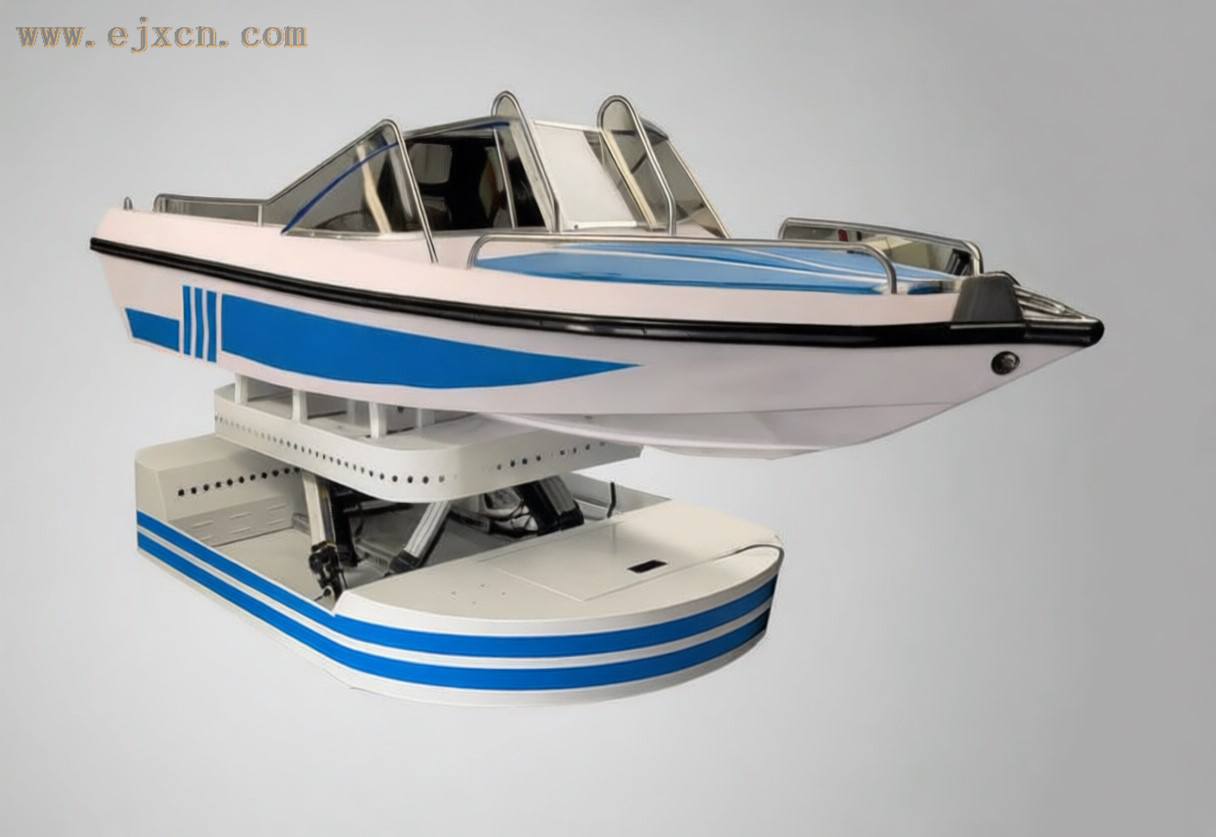

在此背景下，舰船摇摆测试设备作为陆地模拟海洋摇摆环境的核心测试装备，成为破解行业测试难题的关键路径。南京拓维运动科技作为专业定制平台厂家，依托六自由度并联运动技术推出 TW6 系列舰船摇摆测试设备，能够高精度复现舰船在海浪作用下的多维度运动姿态，为船舶与海洋工程领域提供稳定、可靠、可定制的测试解决方案。
一、核心技术架构与工作原理
舰船摇摆测试设备基于经典并联机构（Stewart 平台）原理设计，采用六伺服电动缸并联驱动的空间机构架构，通过上下平台与六支电动缸的万向铰接结构，实现空间内六个自由度的独立运动与任意耦合运动。其核心技术优势体现在三大层面：
1. 高刚性并联机构技术
相较于传统串联运动机构，并联结构具备刚度高、承载能力强、运动累积误差小、动态响应速度快的天然优势，可在大载荷工况下保持高精度的姿态控制，精准复现横摇、纵摇、偏航与升沉等复合舰船运动。
2. 全闭环高精度伺服控制技术
设备采用高性能伺服驱动系统，搭配高精度位移传感器与姿态采集模块，构建位置、速度、加速度三级全闭环控制体系，保障摇摆运动的位置精度、姿态复现精度与运动平滑性，满足精密装备的测试要求。
3. 专业海况运动洗出算法
内置针对海洋测试场景优化的运动洗出算法，可基于真实海谱数据生成运动控制指令，逼真模拟不同等级海况下的舰船运动特性，支持规则波、不规则波等多种工况的自定义设定，还原真实海洋环境的运动特征。
二、产品基本参数与性能指标
TW6 系列舰船摇摆测试设备支持全参数非标定制，可根据测试对象的载荷等级、安装空间、运动需求进行针对性设计，核心参数与性能指标如下：
|
类别
|
参数项
|
参数范围
|
|
基本参数
|
型号
|
TW6 系列（支持按需定制）
|
|
|
额定载荷
|
1kg ~ 50 吨（依具体应用场景匹配）
|
|
|
设备自重
|
因型号与配置而异
|
|
|
平台尺寸
|
支持非标定制，适配不同安装空间与使用需求
|
|
|
工作温度
|
-20℃ ~ 70℃
|
|
性能指标
|
俯仰角度
|
±5° ~ ±45°
|
|
|
横滚角度
|
±5° ~ ±45°
|
|
|
偏航角度
|
±5° ~ ±45°
|
|
|
纵移行程
|
±10mm ~ ±1000mm
|
|
|
横移行程
|
±10mm ~ ±1000mm
|
|
|
升降行程
|
±10mm ~ ±1000mm
|
三、电气与软件系统规格
（一）电气系统规格
设备采用工业级电气设计标准，适配工业现场供电与运行环境，具备完善的安全防护能力：
• 电源要求：支持 AC220V / AC380V 双规格供电，适配不同厂区的供电条件
• 通讯接口：配备千兆以太网（EtherCAT）、USB3.0、RS485 等多类型接口，满足上位机控制、高速数据传输与第三方测试设备联动需求
• 控制频率：伺服环控制频率可达 1000Hz，姿态环控制频率可达 200Hz，保障高动态响应与运动平滑度
• 安全等级：达到 PLd/Cat.3 安全等级，内置过载保护、漏电保护机制，全面保障设备运行与操作人员安全
（二）软件系统规格
配套专属六自由度运动控制系统，针对舰船摇摆测试场景深度优化，具备高兼容性与强拓展性：
• 通讯协议：支持 EtherCAT、UDP、TCP/IP、USB 串行等多种主流通讯协议，可灵活对接各类测试系统与仿真平台
• 仿真兼容：可与 X-Plane、P3D、Prescan、CarSim、MATLAB/Simulink 等主流仿真软件无缝对接，实现虚实结合的闭环测试
• 控制功能：内置专业运动洗出算法，支持体感强度、运动幅度自定义调节；支持工况参数自定义编辑，实现多种海况等级的模拟测试
• 拓展能力：开放 API/SDK 接口，支持用户二次开发；具备完整的工况数据记录、运动日志回放功能，便于测试数据分析与问题追溯
四、典型应用场景与应用价值
舰船摇摆测试设备是船舶与海洋工程领域的基础测试装备，广泛应用于多个核心场景：
1. 舰载电子装备环境适应性测试
用于雷达、导航系统、通信设备、光电探测设备等舰载电子装备的摇摆环境适应性验证，考核设备在复杂摇摆工况下的工作稳定性、信号精度与抗干扰能力。
2. 舰载武器系统性能验证
模拟舰船航行中的动态摇摆姿态，验证舰载火炮、导弹发射装置、反潜装备等武器系统的瞄准精度、跟踪稳定性与发射可靠性，为武器系统上舰适配提供数据支撑。
3. 船舶舱室设备可靠性测试
对船舶主机辅机、管路系统、甲板机械、生活保障设备等舱室设备进行摇摆环境下的可靠性测试，考核设备长期在海洋环境下的运行寿命与结构稳定性。
4. 海洋工程装备模拟测试
应用于海上风电装备、海洋平台设备、水下作业装备等海洋工程产品的模拟海况测试，验证装备在风浪流耦合作用下的结构强度与工作性能。
5. 舰船操纵仿真训练
可搭建舰船操纵模拟训练平台，为船员提供逼真的摇摆体感训练，提升操作人员在复杂海况下的应急处置能力与操作熟练度。
应用价值
通过舰船摇摆测试设备开展陆地模拟测试，可替代部分真实海试环节，大幅缩短装备研发周期，降低测试成本；同时测试工况精准可控、可重复复现，能够获取更系统、更精准的测试数据，有效提升装备的环境适应性与运行可靠性，为船舶与海洋工程装备的技术迭代提供坚实的数据支撑。
五、总结
作为专业的定制运动平台厂家，南京拓维运动科技深耕六自由度运动技术领域，其 TW6 系列舰船摇摆测试设备凭借扎实的技术底蕴、定制化的方案能力与可靠的产品品质，为船舶制造、海洋工程、国防军工等领域提供了高性能的测试解决方案。
未来，南京拓维运动科技将持续深耕并联运动技术，迭代优化产品性能与算法能力，推动舰船摇摆测试设备向更智能、更精准、更定制化的方向发展，助力我国海洋装备测试体系向标准化、智能化升级，为海洋强国建设提供装备技术支撑。
