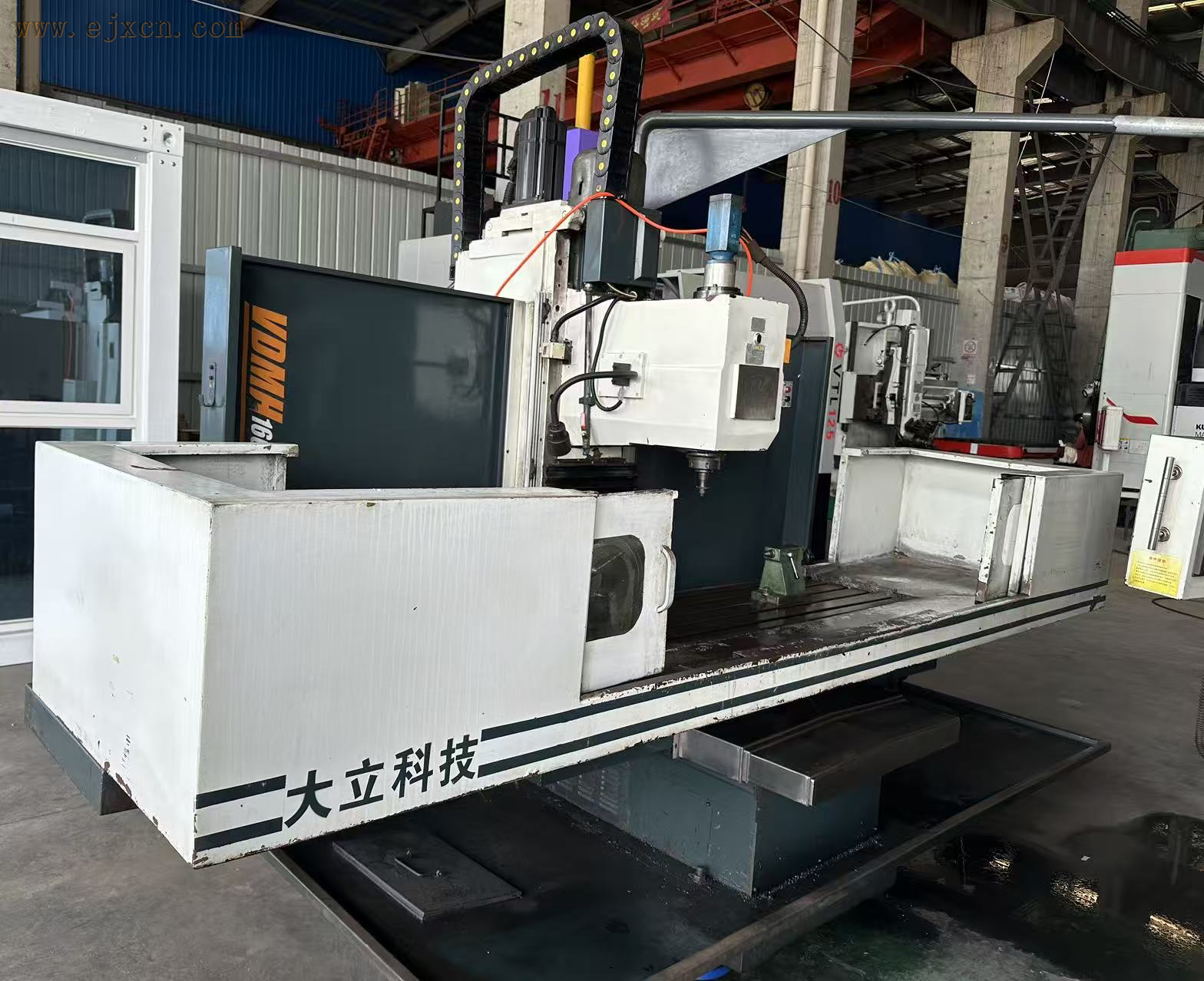

大立VDM-1600数控铣床详细属性
一、基础档案
品牌：大立科技（大立机械制造东台有限公司）
型号：VDM-1600
设备类型：动柱式数控铣床（无刀库）
控制系统：新代SYNTEC6MA
布局形式：动柱式（床身固定，立柱前后移动）
控制形式：数控，半闭环控制
精度等级：精密级
动力类型：电力传动（伺服+液压+气动）
总容量：50KVA
电压：380V/50Hz三相电
出厂编号：1A0816
二、工作台参数
工作台尺寸：1600×600mm
T型槽：5条，槽宽18mm，槽距125mm
工作台最大承重：2500kg
工作台面离地高度：约820mm
选配：第四轴回转工作台（卡盘200，带尾座）
三、三轴行程
X轴（立柱前后）：1600mm
Y轴（滑鞍左右）：700mm
Z轴（主轴上下）：600mm
主轴鼻端至工作台距离：120-720mm
四、导轨与传动
X/Y/Z轴：全硬轨（矩形重载滑动导轨），适合重切削
传动：三轴伺服电机+滚珠丝杠，防护罩为风琴罩
润滑：自动集中润滑系统
五、主轴参数
主轴形式：齿轮头（齿轮箱传动），重切削型
主轴锥度：BT50
主轴转速范围：40-4500r/min
主轴电机功率：15kW（连续），18.5kW（30分钟）
最大输出扭矩：620Nm
松刀方式：液压松刀，无刀库，手动换刀
六、进给速度
快速移动速度：X/Y 8m/min；Z 6m/min
切削进给速度：1-6000mm/min
七、整机配套
刀库：无刀库，手动换刀
冷却系统：大流量冷却泵，外冷喷淋
排屑：两侧接屑槽，可外接排屑机
防护：半封闭钣金防护
外形尺寸（长×宽×高）：约3800×2600×2800mm
整机重量：约9800kg
适用行业：模具加工、工程机械配件、自动化底板、治具夹具、不锈钢制品、通用机加工
作用对象：板材、模具、阀体、机架；可铣、钻、镗、铰、攻丝，加装第四轴可做回转类零件加工
-
