品牌：

常州一机

型号：

Z3045

Z3045分为机械夹紧、液压夹紧两种版本，常用规格Z3045×13（摇臂长度1300mm），属于中型通用摇臂钻，车间常用孔加工设备。

一、用途与适用行业

加工功能：钻孔、扩孔、铰孔、锪平面、沉孔、攻丝，配工装可镗孔。

• 铸件最大钻孔φ45mm，钢材最大钻孔φ38mm

• 适合单件、小批量、多孔零件加工；大件无需频繁移动工件，转动摇臂即可对准孔位

适用行业：通用机械、模具、钣金、工程机械、五金、钢结构、维修车间。

二、整机结构组成

1. 底座：厚重铸铁底座，带T型槽，用于固定工件、固定工作台，储存冷却切削液。

2. 内立柱：固定在底座，不动，作为回转中心。

3. 外立柱：套在内立柱外侧，可360°绕内立柱旋转，带动摇臂一起回转。

4. 摇臂（横臂）：安装在外立柱上，可电动升降；主轴箱可沿摇臂导轨左右滑动。

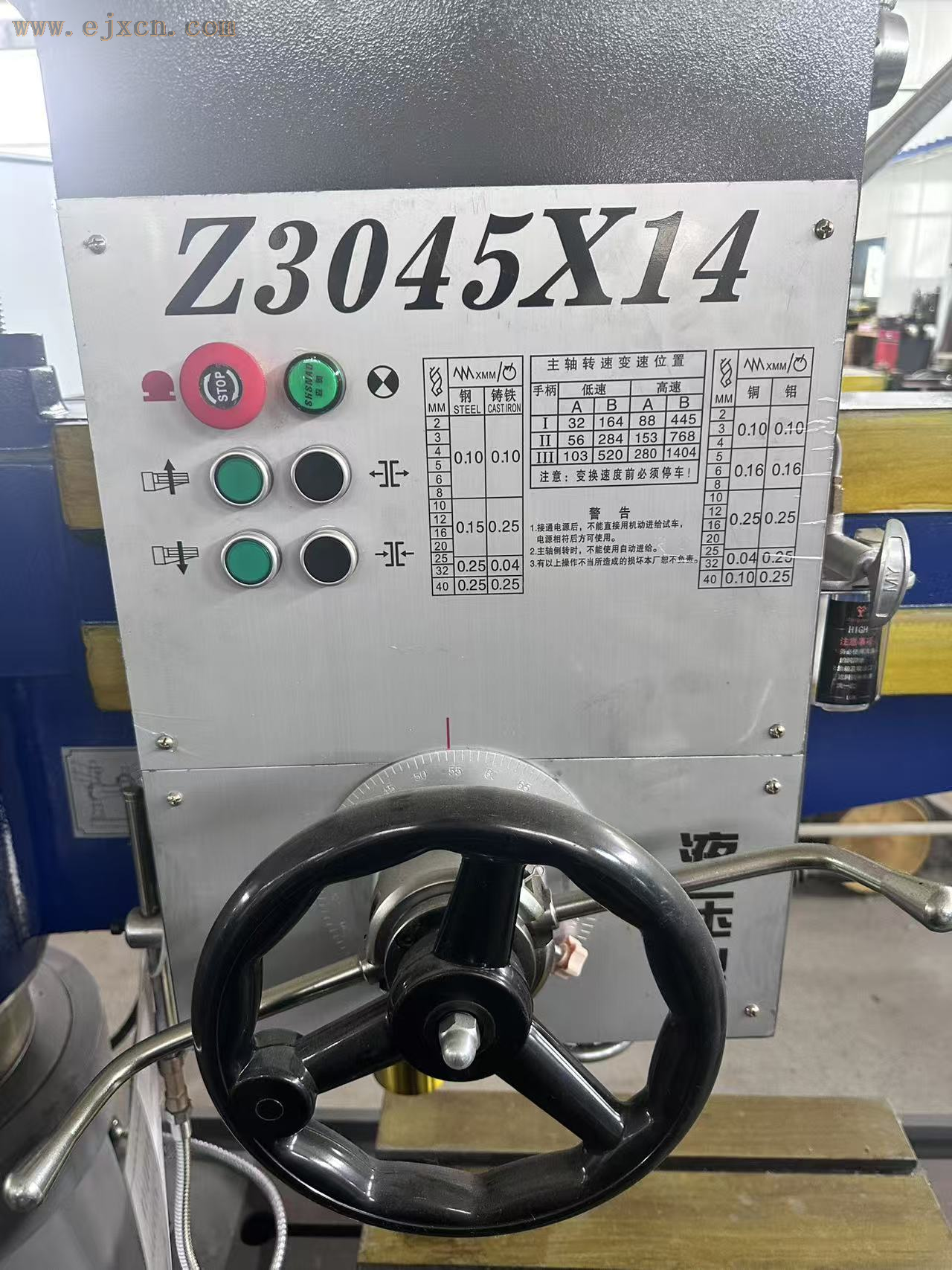

5. 主轴箱：集成主传动、变速机构、进给机构、操作手柄；主轴套筒实现轴向进给（手动/自动进给）。

6. 工作台：方形T型槽工作台，可单独放置底座上，装夹中小型工件。

7. 电气控制系统：主电机、升降电机、冷却泵电机、控制按钮、限位保护开关。
