机器人动态模拟训练台：六自由度并联装备助力机器人算法迭代与性能验证
随着人形机器人、四足机器人、特种巡检机器人快速发展，机器人动态平衡、步态控制、抗扰动算法研发成为行业攻关重点。机器人在真实环境开展动态调试训练，面临诸多现实瓶颈，机器人动态模拟训练台作为实验室阶段重要仿真试验装备，可在受控室内环境复现复杂外界扰动，降低真机测试风险，加速算法迭代落地。
一、行业背景与核心痛点
机器人步态调试、动态抗干扰性能测试若完全依靠户外真机试验，普遍存在以下行业痛点：
1. 试验条件不可控：自然环境地形、扰动随机不可复现，同一工况难以重复开展对比试验，试验数据离散度大，不利于算法对比优化。
2. 真机试错成本高：机器人样机造价昂贵，动态摔倒、冲击极易造成本体、传感器损坏，维修周期长，大幅拉高研发成本。
3. 工况覆盖不全：户外难以高效模拟倾斜路面、高频颠簸、多维度耦合扰动等极端复杂姿态场景，部分边界工况无法开展测试。
4. 虚实迁移存在鸿沟：纯软件仿真缺少物理实体姿态反馈，仿真环境与真实物理世界存在差距，算法直接部署到实体机器人时适配难度大。
5. 传统测试设备能力受限：普通单轴、三轴振动设备运动维度不足，无法复现俯仰、横滚、偏航与平移耦合的复合姿态，难以匹配机器人多自由度动态训练需求。
针对以上行业痛点，南京拓维运动科技作为定制平台厂家，推出 TW6 系列机器人动态模拟训练台，依托六自由度并联机构技术，构建物理层动态扰动仿真环境，打通仿真软件与实体样机之间的测试链路，为机器人步态训练、抗扰动验证、算法迭代提供硬件支撑。
二、核心技术架构与工作原理

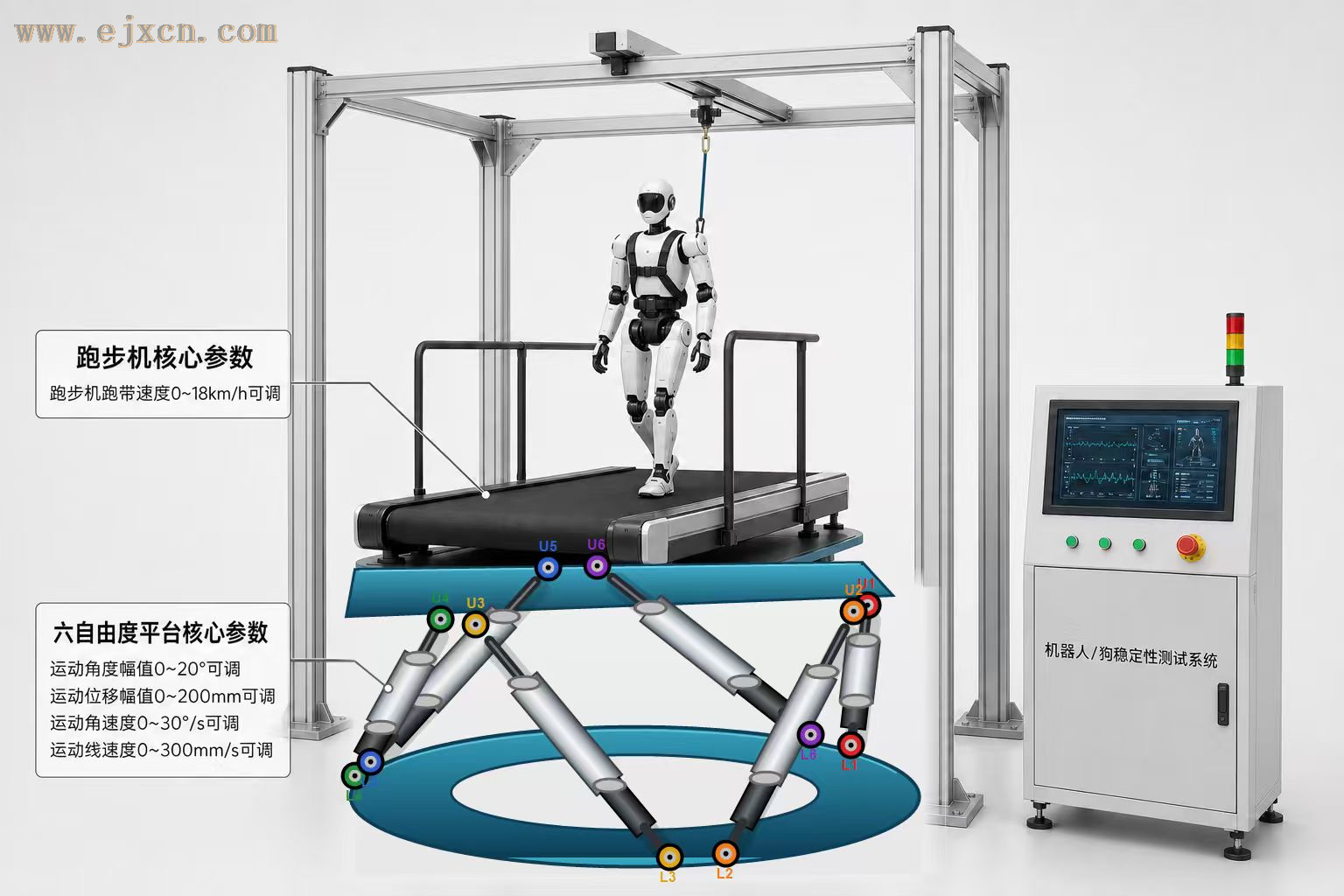

机器人动态模拟训练台采用经典 Stewart 六自由度并联机构架构，系统由固定基座平台、运动承载平台、六组伺服驱动支链、姿态传感单元以及整套运动控制系统共同组成。六条伺服电动缸支链通过万向铰分别连接基座与上运动平台，各支链独立协同伸缩，可同步复现俯仰、横滚、偏航、纵移、横移、升降六维复合运动姿态，实现姿态补偿、动态扰动输出。
工作流程上，系统接收上层仿真软件或者自定义工况指令，运动控制器完成运动学解算，驱动六支伺服缸同步响应，带动搭载于台面上的机器人样机完成预设姿态与位移扰动；同时采集平台实时姿态数据回传，和机器人本体传感器数据联动，完成闭环试验。相比串联机构，并联结构具备整体刚度高、动态响应快、承载能力强、累积误差小的优势，适配机器人高频动态扰动训练场景。
三、产品关键参数及性能指标
|
项目
|
技术规格
|
|
产品型号
|
TW6（可根据需求定制）
|
|
载荷覆盖
|
1kg~50 吨（根据机器人样机重量选型）
|
|
自重
|
因型号和配置而异
|
|
外形尺寸
|
可根据安装空间和使用需求进行非标定制
|
|
工作温度
|
-20℃?70℃
|
|
俯仰角度
|
±5~±45°
|
|
横滚角度
|
±5~±45°
|
|
偏航角度
|
±5~±45°
|
|
纵移行程
|
±10mm?±1000mm
|
|
横移行程
|
±10mm?±1000mm
|
|
升降行程
|
±10mm?±1000mm
|
|
注：角度、位移量程可根据机器人训练的具体工况做定制化匹配。
|
四、电气规格与软件系统规格
电气规格
• 电源要求：AC220V/AC380V
• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485
• 控制频率：伺服环 1000Hz，姿态环 200Hz
• 安全等级：PLd/Cat.3，内置过载 / 漏电保护，具备急停、限位多重安全防护机制，保障机器人样机与设备运行安全。
软件规格
• 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行
• 仿真软件兼容：X?Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真工具，支持仿真工况数据下发驱动平台运动。
• 控制系统：配备专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、自定义试验工况、完整的数据日志记录与回放，便于试验后数据分析。
整套软硬件系统可实现软件仿真环境、机器人动态模拟训练台物理运动、机器人本体感知三者的数据交互闭环，缩小仿真?现实之间的性能差距，为强化学习、步态算法调试提供完整试验工具链。
五、典型应用场景与应用价值
1. 四足 / 人形机器人步态训练：在台架上模拟斜坡、颠簸路面、侧向冲击、俯仰扰动，开展机器人平衡控制算法迭代，在室内安全环境完成大量步态训练，减少真机损毁风险。
2. 抗扰动性能验证测试：复现外部冲击、地面倾角突变等边界工况，检验机器人姿态恢复、抗干扰能力，输出标准化测试数据，用于性能评估。
3. 高校与科研院所机器人课题研究：用于机器人动力学、多智能体控制、虚实迁移方向科研试验，开放接口便于学生与科研人员开展算法开发验证。
4. 特种机器人样机研发测试：巡检、应急搜救类机器人样机，在正式外场试验前，借助机器人动态模拟训练台完成姿态适应性预测试，缩短外场调试周期。
5. 传感器标定与姿态补偿试验：搭载机器人整机，模拟多维度姿态变化，对机器人 IMU、视觉导航等感知单元开展动态标定测试。
应用价值：把原本需要户外、实地完成的动态试验转移至实验室内部完成，工况可重复、数据可追溯，降低样机损耗，压缩研发迭代周期，为机器人从实验室样机走向工程化落地提供可靠硬件支撑。
六、总结
在机器人行业快速迭代的背景下，机器人动态模拟训练台填补了实体动态仿真训练硬件的需求缺口。南京拓维运动科技作为定制平台厂家，TW6 系列机器人动态模拟训练台依托成熟六自由度并联机构技术，兼顾宽载荷范围、灵活的非标定制能力、完备的电气安全与开放软件生态，可满足科研机构、机器人企业多样化动态训练与性能测试需求。
设备将助力机器人行业实现试验流程标准化、测试过程智能化，提升步态算法、抗扰动控制算法研发效率，推动人形机器人、四足特种机器人技术更快落地应用。
