Q235B+C276
特性：经济型高端内衬；C276 耐强镁液腐蚀，但 Q235B 基材强度有限；仅限小容量坩埚，间歇式高纯度镁合金熔炼；大吨位不推荐，长期高温易鼓胀。
特点：Q235B+C276 爆炸复合坩埚，小容量高纯度镁合金间歇熔炼专用；C276 镍基内衬强效抵御粗镁强熔蚀，保障金属液纯净；受基材限制，仅适配小吨位坩埚、间歇生产，不用于大型连续产线。
精镁及镁合金熔炼坩埚，不锈钢复合坩埚，镁合金熔炼坩埚，粗镁精炼坩埚”详细介绍
精镁及镁合金熔炼坩埚简介
新型复合熔镁坩埚用不锈钢复合材料采用独特金属复合技术。通过特殊技术合金属层强度高，与铁基铸件结合强；复合层厚度均匀，传热效果 ；抗镁液侵蚀性能可提高几倍，大大延长坩埚使用寿命，减少企业使用成本。开辟了有色金属冶炼，熔融新渠道。
精镁及镁合金熔炼坩埚是镁及镁合金熔炉的重要部件，其可靠性直接关系生产安全。采用 双金属复合板材制造，整体冷成型技术，经焊接，探伤，在800℃高温下高温强度（σb＝89MPa），可满足坩埚使用要求，耐保护气体腐蚀能力强，坩埚使用寿命长（质保6个月, 一年以上）。
特点：
1、新型复合熔镁坩埚采用特殊双金属复合材料， 稳定；
2、新型复合熔镁坩埚焊缝均匀紧密，并经过超声波探伤，耐热高，避免了普通复合坩埚高温易开裂的缺点；
3、新型复合熔镁坩埚中加入了钛，钼，稀土元素大大避免了燃气中硫的侵蚀及合金晶间腐蚀，提高了合金层的抗氧化性，高温强度和蠕变强度等，使坩埚使用寿命大大延长；
4、长坩埚形式分隔使用，镁合金质量成分稳定，无杂质，
5）可生产3吨,2吨，1吨精炼坩埚，3.5吨保温坩埚，100kg-800kg压铸机用坩埚等
适用于熔炼，压铸，铸造，浇铸镁及镁合金等有色金属加工行业
镁及镁合金坩埚使用注意事项：
镁熔体不会像铝熔体一样与铁发生反应,因此可以用铁坩埚熔化镁合金并盛装熔体.通常采用低碳钢坩埚来熔炼镁合金和浇注铸件,特别是在制备大型镁合金铸件时,大多采用低碳钢坩埚.
用于熔炼镁的坩埚容量有100～4000Kg范围内.小型坩埚通常采用含碳量0.12mass.%的低碳钢焊接件制作.镍和铜严重影响镁合金的抗蚀性因此钢坩埚中这两种元素的含量应分别控制在0.10mass.%以下。大型坩埚通常有铸造坩埚和不锈钢复合坩埚。
在镁合金的熔炼过程中,特别是采用熔剂熔炼工艺时,通常会在坩埚底部形成热导率较低的残渣.如果不定期清除这些残渣,则会导致坩埚局部过热,并且坩埚表面会生成过量的氧化皮.坩埚壁上沉积过量的氧化物也会导致坩埚局部过热.因此,记录每个坩埚熔化炉料的次数应当作为一项日常安全措施.坩埚必须定期用水浸泡,除去所有的结垢.通常无熔剂熔炼方法的结垢比较少。
复合坩埚是近年来主要在镁及镁合金熔炼中使用的，寿命直接关系到生产成本，做好坩埚的保养是关键和艰巨的工作

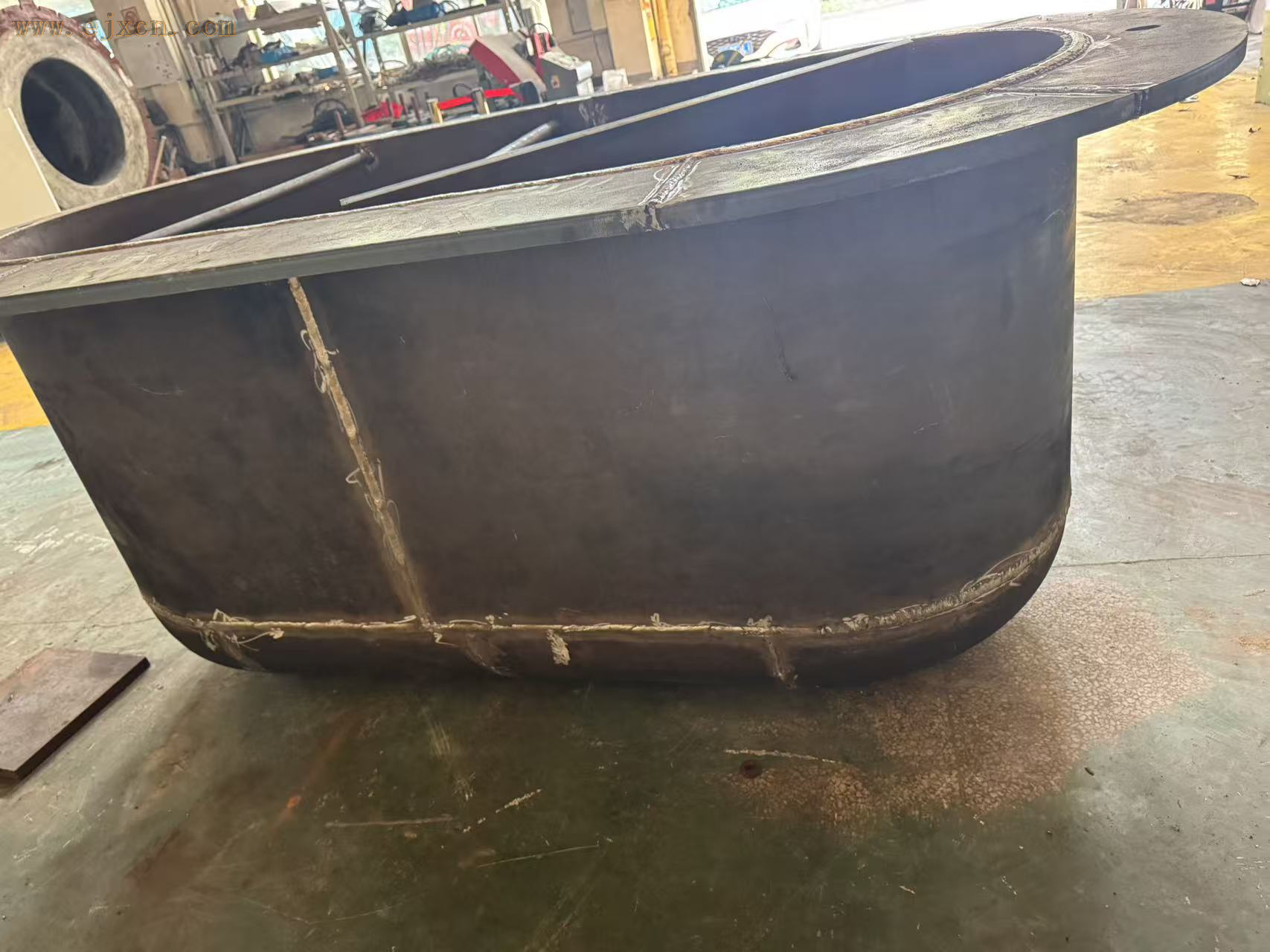

双金属复合坩埚｜Q235 经济型 / Q245R 容器承压型 全系列定制手打带嘴倾倒罐
我们专业生产 Q235B、Q245R 、Q345基材系列爆炸复合坩埚，内衬可选 316L/310S/C276 哈.氏合金，覆盖实验室小型试验、中小型常压熔炼、大型真空承压还原、强腐蚀特种冶炼全工况。
产品核心优势
- 基材分层选型，精准控成本
Q235 基层：低成本，适配常压、低温、间歇式中小生产线；
Q245R 容器板基层：国标压力容器材质，耐高温蠕变、承压合规，适合真空、连续量产、安监取证设备。
- 爆炸冶金复合工艺
层间高强度冶金结合，冷热交替不分层、不脱落，传热均匀，杜绝单层不锈钢成本过高、碳钢易腐蚀两大痛点。
- 全流程探伤质保
卷圆、焊接、成型后统一 PT/UT 无损探伤，出具材质单、探伤报告，压力容器款满足锅检验收标准。
- 全规格非标定制
圆形 / 方形坩埚、立式熔炼坩埚、卧式还原罐、带法兰密封、导流嘴、吊装耳、出料槽均可按需加工，容量 100kg–5 吨全覆盖。
行业适配
熔铝、熔镁、锌锡低温熔炼、压铸保温、真空热还原、化工熔融、稀土冶炼、实验室高温反应炉。
- 做熔炼坩埚不用纠结基材！低温常压选 Q235 复合省钱；真空高温带压直接上 Q245R 容器板款，安全合规寿命长！
- Q235+310S 经济型熔镁熔铝坩埚，中小压铸、再生铝厂降本神器，800℃高温稳定抗氧化。
- 压力容器级 Q245R 复合坩埚，真空还原、连续熔镁熔铝专用，焊缝全探伤，过安监无忧。
- 高腐蚀熔剂冶炼选 Q245R+C276 哈.氏合金复合坩埚，耐氯氟腐蚀，坩埚寿命直接翻十倍！
一、Q245R基础定义与执行标准
- 牌号释义
Q = 屈服强度，245 = 最小屈服强度 245MPa，R = 容器（压力容器专用钢）抖音百科
- 国标依据
现行标准：GB/T 713.2-2023《锅炉和压力容器用钢板》，替代旧版 GB 713-2014，替代老牌号 20R 容器板
- 本质定位
专为承压、高温、循环冷热工况设计的碳素容器板，区别于普通结构钢 Q235，属于特种设备合规用材。
Q245R钢板原料
Q245R压力容器筒体
承压冶炼罐体
二、核心化学成分（严控杂质，适配焊接复合）
C≤0.20%、Si≤0.35%、Mn 0.50~1.00%；
有害杂质严控：P≤0.025%、S≤0.015%，远严于 Q235B，减少焊接裂纹、高温脆化风险
低碳配方，和 304/316L/310S / 哈.氏合金爆炸复合结合力更强，不易分层脱层。
三、关键力学与耐温性能（做复合坩埚核心优势）
1. 常温力学（厚度≤16mm）
屈服≥245MPa，抗拉 400~520MPa，伸长率≥25%，0℃冲击功≥34J，冷弯 180° 无裂纹
2. 适用温度区间
稳定使用：-20℃ ~ 475℃
-20℃低温不脆断，450℃高温屈服强度仍保留 90MPa 以上，抗高温蠕变、不易鼓包变形，是真空、高温连续熔炼坩埚的核心优势
3. 交货状态
热轧、控轧、正火；厚度＞36mm 强制正火，晶粒均匀，卷圆成型应力小，适合大吨位坩埚筒体加工
4. 无损探伤要求
出厂可做 UT 超声波探伤、PT 渗透探伤，压力容器整机焊缝 100% 探伤，可出具锅检认可材质报告、探伤质保书
四、Q245R 容器 vs Q235B（坩埚选材核心区别）
表格
|
对比项
|
Q245R（容器专用）
|
Q235B（普通结构钢）
|
|
标准
|
特种设备 GB/T713 压力容器板
|
普通结构钢 GB/T700，无承压认证
|
|
硫磷杂质
|
严格限值，韧性高
|
杂质上限宽松，高温易脆裂
|
|
耐温上限
|
长期 475℃稳定
|
长期＞350℃强度大幅衰减，易形变
|
|
冲击要求
|
0℃冲击功强制检测
|
无强制低温冲击试验
|
|
承压 / 真空工况
|
合规，可过安监、锅检验收
|
严禁用于密闭带压、真空设备，存在安全隐患
|
|
冷热循环寿命
|
上千炉次不变形、不开裂
|
频繁升降温易焊缝开裂、筒体鼓包
|
|
复合坩埚适配
|
真空还原、连续高温熔炼、密闭反应炉
|
仅适合常压、低温间歇小型试验炉
|
五、Q245R 容器典型应用（含复合坩埚场景）
- 承压压力容器：锅炉汽包、化工反应釜、油气储罐、换热器、分离器、球罐抖音百科
- 冶金熔炼设备（你的核心场景）
- Q245R+304/310S/C276 双金属复合坩埚、真空还原罐、密闭高温熔炼炉体
- 带法兰密封、微负压 / 低压连续熔镁熔铝、再生铝规模化生产线
- 其他：制药灭菌罐、环保承压设备、导热油高温筒体
六、Q245R 复合容器（坩埚）核心工艺优势
- 爆炸冶金复合一体成型
基层 Q245R 承载结构、承压耐高温；内衬不锈钢 / 哈.氏合金耐熔体腐蚀，兼顾强度、防腐、成本。
- 压力容器级焊接成型
卷圆纵缝、环缝采用承压专用焊接工艺，焊后无损探伤，无渗漏、无分层风险。
- 合规可取证
全套材质质保单、探伤报告、钢板原厂质保书，设备年检、安监核查完全满足要求。
- 长周期稳定生产
对比 Q235 基材，高温连续生产寿命提升 50% 以上，减少停机更换、降低综合运营成本。
