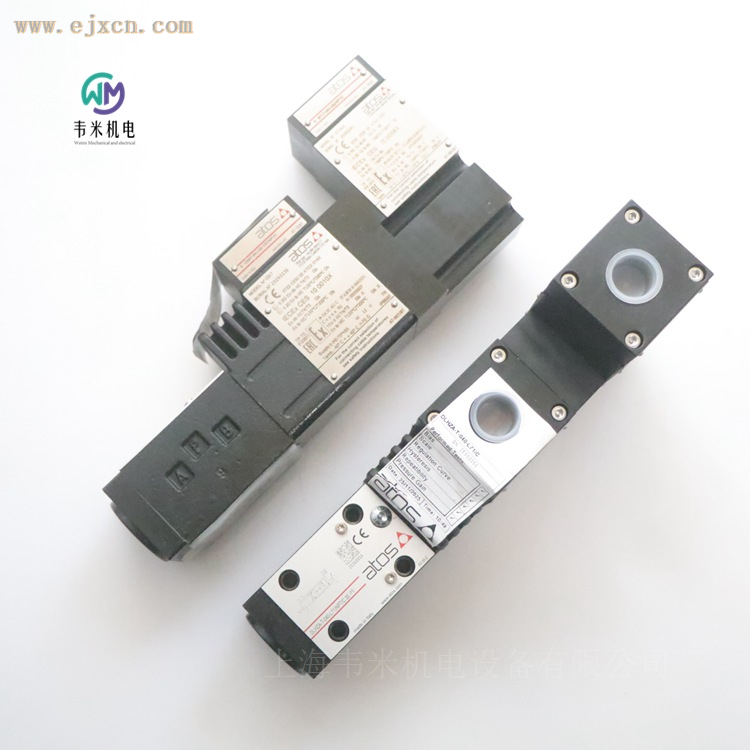

ATOS比例阀DLHZA-T-040-L71/NPT/C 35/PE，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
ATOS阿托斯DLHZA-T / DLKZA-T防爆型伺服比例换向阀
一、产品基础概述
1. 产品定义
DLHZA-T、DLKZA-T 为直动阀套结构防爆比例伺服换向阀，内置 LVDT 阀芯位置传感器、零遮盖阀芯，支持闭环位置控制；配备防爆比例电磁铁与防爆 LVDT，具备全套防爆认证，可在爆炸性危险环境安全使用。
结构部件：阀体、阀芯、阀套、防爆电磁铁、防爆型 LVDT 传感器。
2. 通径与基础液压参数
型号 通径标准 ISO4401 流量 P/A/B 口压力 T 口压力（标准） T 口压力（/Y 外泄选项） 整机重量
DLHZA-T 06 通径 50 L/min 350 bar 210 bar 250 bar 4.0 kg
DLKZA-T 10 通径 100 L/min 315 bar 210 bar 250 bar 6.1 kg
3. 防爆防护原理
电磁铁、LVDT 采用隔爆 Ex d 外壳，隔绝内部火花、明火向外扩散；电磁铁外壳设计限制表面温度，同时支持粉尘防爆 Ex t 防护。
二、全套防爆认证体系
1. 通用多重认证（ATEX/IECEx/EAC/PESO/CCC）
化工气体场景（组 II 2G）、粉尘场景（组 II 2D）
井下矿用场景（组 I M2，型号后缀 / M）
PESO：印度石油爆炸物安全认证；CCC 中国防爆认证
证书编号：
ATEX：CESI 02 ATEX 014
IECEx：IECEx CES 10.0010x
EAC：RU C-IT.AЖ38.B.00425/21
PESO：P588812/1
CCC：2024322307005903
2. 北美 cULus 认证
适用天然气 C/D 组，符合 UL1203、UL429、CSA 标准，证书编号 20170324-E366100。
3. 温度等级与表面温度限值
认证类型 温度等级 外壳表面温度 允许环境温度区间
标准多重认证（组 II） T4 ≤135℃ -40℃ ~ +70℃
标准多重认证（组 II） T3 ≤200℃ -40℃ ~ +70℃
矿用 / M（组 I M2） T4 ≤150℃ -20℃ ~ +60℃
cULus T4 ≤135℃ -40℃ ~ +55℃
cULus T3 ≤200℃ -40℃ ~ +70℃
4. 防护等级
多重认证机型：IP66/IP67（DIN EN60529）；
cULus 机型：防雨防爆外壳，UL 防水认证。
5. 合规标准
防爆：EN/IEC 60079-0、EN/IEC 60079-1、EN/IEC 60079-31；
环保：RoHS 2011/65/EU、REACH (EC) n°1907/2006；
安全寿命：MTTFd 符合 EN ISO 13849；
安装面：ISO 4401，安装面粗糙度 Ra≤0.8，推荐 Ra 0.4，平面度 0.01/100mm。
三、型号编码规则（DLHZA T 040 7 3 M /XX）
1. 基础代码段
DLHZA：06 通径；DLKZA：10 通径
T：标配 LVDT 位置传感器
0/1：阀通径代号（0=06，1=10）
40：标准机能代码
阀芯代码（7/3 等）：区分线性 L、抛物线 V、差动 D/DT、精密小流量 T 阀芯
M：矿用组 I M2 防爆；省略 = 通用组 II 防爆；UL=cULus 北美认证
2. 密封后缀
无标注：NBR 标准密封
/PE：FKM 氟橡胶密封
/BT：HNBR 低温密封（环境 - 40℃）
3. 功能选项（可组合：/BC、/BY、/CY、/BCY）
/B：电磁铁、LVDT 布置在 A 口侧（标准为 B 口侧）
/C：LVDT 反馈 4~20mA 电流信号（远距离布线推荐）
/Y：外泄油口（T 口超压工况选用）
4. 电缆螺纹接口（不适用于 cULus）
GK：GK-1/2"
M：M20×1.5
NPT：1/2" NPT
5. 失电保护机能
1/3：带失电中位锁定保护；60：无失电保护
DLHZA 切换时间 7~10ms；DLKZA 切换 15~20ms
失电位泄漏：P=100bar 时 50~70 cm³/min；
失电位通流：DLHZA 10~30 L/min，DLKZA 25~60 L/min（Δp=35bar）
四、液压性能参数（测试条件：50℃、ISO VG46 矿物油）
1. 流量规格（Δp=70bar P-T）
DLHZA（06 通径） 50 L/min；DLKZA（10 通径） 100 L/min
阀芯细分：L 线性、V 抛物线、D 差动线性、DT 差动非线性、T 精密小流量阀芯（T5 仅 0~60% 行程、T3/T7 仅 0~40% 行程）
2. 动态性能
阶跃响应时间：DLHZA≤13ms；DLKZA≤20ms（0~100% 信号阶跃）
滞环：≤0.1% 满量程
重复精度：±0.1% 满量程
温漂：ΔT=40℃时零点漂移＜1%
内泄漏：P=100bar 时＜200~1500 cm³/min（随阀芯类型变化）
P-T 允许压差：70~120bar（阀芯类型不同限值不同）
3. 控制信号对应流向
标准机型（无 / B）
0~+10V / 12~20mA：P→B，A→T
0~-10V / 4~12mA：P→A，B→T
/B 选项机型（电磁铁在 A 侧）
0~+10V / 12~20mA：P→A，B→T
0~-10V / 4~12mA：P→B，A→T
4. 油液与密封适配
密封类型 工作油温（矿物油） 含水抗燃油 HFC 油温
NBR（标准） -20℃ ~ +60℃ -20℃ ~ +50℃
FKM (/PE) -20℃ ~ +80℃ -20℃ ~ +50℃
HNBR (/BT) -40℃ ~ +60℃ -40℃ ~ +50℃
推荐油液粘度：20~100 mm²/s；允许区间 15~380 mm²/s
油液清洁度：
常规寿命：ISO4406 18/16/13、NAS 7 级
长寿命工况：ISO4406 16/14/11、NAS 5 级
含水抗燃油限制：压力 210bar，油温≤50℃；油液燃点需高于电磁铁表面温度 50℃
五、电气系统参数
1. 防爆电磁铁
功率：35W；线圈电阻 3.2Ω；额定电流 2.5A
2. LVDT 位置传感器供电
双路 ±15V 直流供电，4 芯接线座：1 信号输出、2 负 15V、3 正 15V、4 接地
3. 接线电缆规格
多重认证机型
电磁铁线圈线： 2.5mm²（AWG14）
内部接地线：2.5mm²；外部等电位接地线≥4mm²
cULus 北美机型
船用 UL1309 编织电缆，3 芯 2.5mm²（14AWG），耐压 300V，常规 - 25~+110℃；/BT 低温款 - 40~+110℃
电缆温度要求：
T4 等级环境 70℃：电缆耐温≥120℃
T4 等级 55℃环境：电缆耐温≥100℃
4. 接线端子规格
多重认证电磁铁：3 极 PCB 端子， 2.5mm² 导线
多重认证 LVDT：4 极 PCB 端子， 1.5mm² 导线
cULus 端子适配 1.5~2.5mm² 线缆
5. 防爆电缆夹
螺纹接口 GK-1/2"、M20×1.5、1/2"NPT；安装螺纹需涂抹乐泰 545 密封胶，电缆夹需单独订购（样本 X800）
六、安装、紧固与密封
1. 安装标准
DLHZA 06 通径：ISO4401-03-02-0-05；/Y 外泄款 4401-03-03-0-05
DLKZA 10 通径：ISO4401-05-04-0-05；/Y 外泄款 4401-05-05-0-05
安装姿态无限制，任意角度均可
2. 阀体固定螺栓
型号 螺栓规格 强度等级 拧紧力矩
DLHZA 4×M5×50 内六角 12.9 级 8 Nm
DLKZA 4×M6×40 内六角 12.9 级 15 Nm
3. 防爆电磁铁 / LVDT 盖板螺栓
8 颗 M4×20 内六角，拧紧力矩统一 4 Nm
4. 密封 O 型圈
DLHZA：4 个 OR108（P/A/B/T）；/Y 额外 1 个 OR2025
DLKZA：5 个 OR2050（P/A/B/T）；/Y 额外 1 个 OR108
七、配套防爆放大器 FX140 系列
1. 放大器型号
A/*-BET-MB-E：数字式，DIN 导轨安装，样本 032SG
E-BM-TES-*/A：数字式，样本 042SG
Z-BM-TEZ-*/A：数字式，样本 033SG
2. 配套要求
放大器出厂限定输出电流，订货时需同步填写完整防爆阀型号编码；安装无位置限制。
八、环境与防护
表面处理：阀体镀锌黑色钝化，盐雾测试 EN ISO 9227＞200h
温度区间
标准存储：-20℃ ~ +80℃；/BT 低温存储：-40℃ ~ +70℃
标准工作：-20℃ ~ +70℃；/BT 低温工作：-40℃ ~ +60℃
重要警告：非原厂合格人员拆卸维护阀体，防爆认证直接失效；低温 - 40℃工况必须选用 / BT HNBR 密封选项
意大利阿托斯ATOS防爆型比例伺服方向阀订货型号：
DLHZA-T-040-L71/NPT/C 35/PE
DLHZA-T-040-L71/M/C
DLHZA-T-040-V73/M/PE
DLHZA-T-040-T73/PA-M
DLHZA-T-060-L71/M
DLKZA-T-140-L31/NPT/C 43
DLKZA-T-140-L71/GK 43
DLKZA-T-140-V71/M/PE
DLKZA-T-140-V73/M/PE
ATOS比例阀DLHZA-T-040-L71/NPT/C 35/PE
