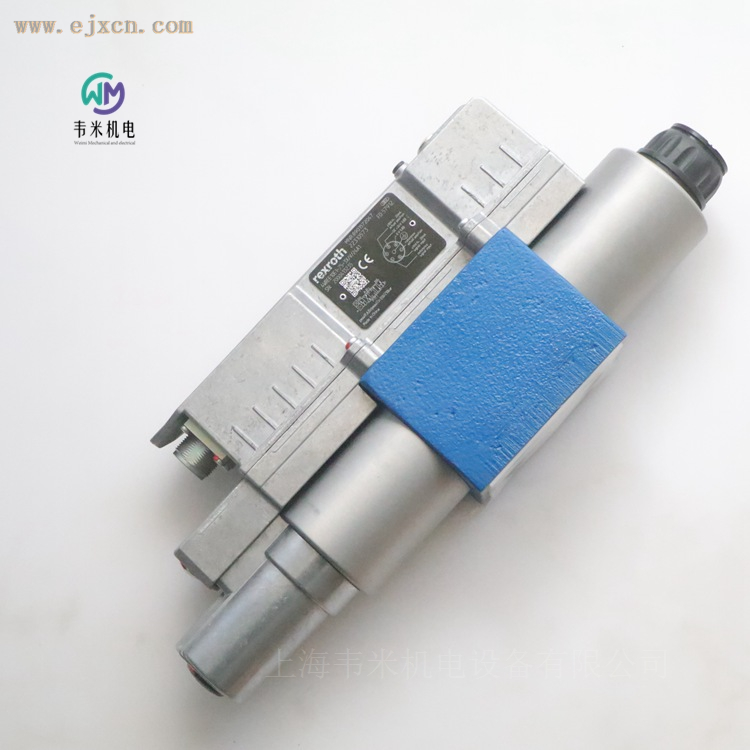

力士乐REXROTH液压比例方向阀4WREE10E1-75-3X/V/24A1
R901572047 4WREE10E1-75-3X/V/24A1
公称尺寸 10, 符号 E1, 通过集成的电子元件实现电气控制, 24 VDC
液压 阀门 方向控制阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀。根据液压符号可靠控制油流方向。
滑阀
直动式
配数字板载电子元件
连接图 ISO 4401-05-04-0-05
产品系列 4WREE
工作压力，值 [bar] 350.0
流量 [l/min] 180.0
机能符号 符号 E1
连接类型 底板安装
公称流量 [l/min] 75.0
公称尺寸 10
驱动类型 通过集成的电子元件实现电气控制
端口数量 4
切换位置数量 3
电源电压 24 VDC
电气连接器 7 芯设备插头 (6 + PE)
电气连接说明 7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连通性 模拟，设定值 ±10 V
符合性说明
CE - 电磁兼容性 (EMC) 指令 2014/30/EU
UKCA - 电磁兼容性 (EMC) SI2016/1091
液压油 HDFR、HEES、HEPG、HETG、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封材料 FKM
重量 [kg] 7.4
密封套件R961009061 10A-VR/RN 2FACH
力士乐 4WREE 型直动式比例方向阀（内置电子放大 OBE，带电气位置反馈）
基础规格
通径：10 通径
产品系列：3X 系列
最高工作压力：350 bar
推荐最大流量：180 L/min
额定流量（单边压差 Δp=10 bar）：25～75 L/min
符合 CE 认证
产品特点
可提供 4/2 通或 4/3 通结构
底板安装式，安装油口规格符合 ISO 4401-05-04-0-05 标准
可同时控制液流方向与流量大小
内置中心螺纹式比例电磁铁驱动
弹簧对中阀芯
集成电子放大模块（OBE），支持电压 / 电流指令信号（接口 A1/A7 电压型、F1/F7 电流型）
符合欧盟电磁兼容指令 2014/30/EU CE 认证
一、订货代码解析
编码段：01 02 03 04 05 06 07 08 09 10 11 12 13
例：4WREE10E1-75-3X/V/24A1
01 4：4 个主油口（P、T、A、B）
02 WRE：直动式比例方向阀，带电气位置反馈
03 E：内置集成电子放大模块（OBE）
04 10：10 通径
05 机能符号：对应第 3 页可选阀芯机能
06 额定流量（单边压差 Δp=5bar）
07 3X：产品系列 30～39，安装连接尺寸通用不变
08 密封材质（第 6 页，需匹配液压油介质）
09 外部防腐等级：无代码 = 标准；J5 = 高防腐镀层
10 供电电压：24 = 直流 24V
11 电气信号接口
12 出厂检测证书：无代码 = 无证书；3 = 提供 EN 10204 标准 3.1 验收证书
注：订购带 3.1 证书产品时，需额外备注证书物料号 R900259791
13 附加文字备注（客户自定义说明）
二、阀芯机能符号
各机能流量分配说明
E1-、V1-、W1 - 机能
P→A：最大额定流量 qVmax
B→T：流量为额定流量 1/2
P→B：流量为额定流量 1/2
A→T：最大额定流量 qVmax
E3 - 机能
P→A：最大额定流量 qVmax
B→T：油口封闭无流通
P→B：流量为额定流量 1/2
A→T：最大额定流量 qVmax
W2 - 机能
P→A：流量为额定流量 1/2
B→T：最大额定流量 qVmax
P→B：最大额定流量 qVmax
A→T：流量为额定流量 1/2
阀芯类型说明
阀芯代号 阀芯特性 适用场景
E、E1-、E3-、EA 正遮盖阀芯 通用流量控制
Q2-、Q5- 注塑机专用注塑控制阀芯 塑料成型设备
R、R3- 带 P 口回油反馈的正遮盖阀芯 需压力反馈回路
V、V1- 零遮盖阀芯 高精度微小流量控制
W、W1-、W2-、WA 中位 A/B 通 T 卸压正遮盖阀芯 中位需负载泄压工况
三、结构与工作原理
4WREE 阀为直动式比例方向阀，集成电气位置反馈与内置电子放大 OBE 模块。
阀体组成：阀体（带安装接合面）、控制阀芯、复位弹簧、弹簧座、中心螺纹式比例电磁铁、电感式位置传感器、外部零点调节孔（橡胶堵头保护）、集成电子放大单元 OBE。
工作逻辑
电磁铁未通电时：阀芯在两侧复位弹簧作用下保持机械中位；V 型零遮盖阀芯机械中位≠液压中位，闭环上电后阀芯自动校准至液压中位。
电磁铁通电驱动（例 b 电磁铁 8）：输入电信号大小正比例推动阀芯左移，通过节流开口形成渐进式流量特性，导通 P→A、B→T 油路。
故障保护逻辑
内置电子模块检测到以下故障时，自动切断电磁铁驱动输出：
供电电压低于最低阈值
F1/F7 电流接口：指令电流低于 1.5mA（判定信号线断线）
断线保护复位方式：控制器断电重启；输入电流＞21mA 仅限制信号，不切断驱动输出
其他结构说明
压力补偿透气元件：高湿、温度大幅波动工况（户外）使用，防止电子仓内部凝露
固有内泄漏：产品结构决定存在内泄，使用周期内泄漏会缓慢增大
回油管路要求：不可断油排空；工况需要时 T 口需加装预压阀，预压约 2bar
PG 密封接头（10、11、14）严禁私自拆开
安全提示
阀电子单元供电若采用 PLC 安全数字输出：
断电后电子仓电容会短时存电，无外接二极管 D1 会干扰安全回路监测；
建议外接二极管 D1（耐压≥75V，额定电流≥3A）；
电容剩余电量不足以推动阀芯打开油路，无安全风险。
四、液压与电气技术参数
通用机械安装参数
项目 参数
安装形式 底板安装，油口标准 ISO 4401-05-04-0-05
单电磁铁阀体重量 5.8 kg
双电磁铁阀体重量 7.4 kg
安装姿态 任意姿态，推荐水平安装
环境温度 -20～+60 ℃
存储温度（避光防紫外线） +5～+40 ℃
运输温度 -30～+80 ℃
存储周期 1 年（需满足存储条件，参考手册 07600-B）
相对湿度（无凝露） 95%
防护等级（配套标准插头） IP65，符合 EN 60529
阀体表面温度（短时单方向持续动作） 150 ℃
MTTFd 安全寿命（EN ISO 13849） 150 年（详见样本 08012）
振动测试（DIN EN 60068-2-6） 10～2000Hz，最大 10g，3 轴向各 10 循环
随机噪声测试（DIN EN 60068-2-64） 20～2000Hz，10g 有效值，峰值 30g，24 小时三轴测试
运输冲击（DIN EN 60068-2-27） 15g，11ms，三轴各 3 次冲击
电磁兼容 欧盟 EMC 2014/30/EU，测试标准 EN 61000-6-2 / EN 61000-6-3；符合 RoHS 2011/65/EU
液压参数
项目 参数
P/A/B 油口最高压力 350 bar
T 回油口最高压力 210 bar
液压油温度范围 -20～+70 ℃
适用油液运动粘度 20～380 mm²/s
油液清洁度要求 ISO 4406 20/18/15 级
额定流量（单边压差 Δp=5bar） 25/50/75 L/min
推荐最大通流流量 180 L/min
测试条件：HLP46 矿物油，油温 40±5℃
液压介质与密封适配
介质类型 细分型号 适配密封
矿物液压油 HL/HLP/HLPD/HVLP NBR 丁腈橡胶、FKM 氟橡胶
环保可生物降解油（不溶于水） HETG/HEES FKM 氟橡胶
环保可生物降解油（水溶性） HEPG FKM 氟橡胶
难燃无水液压油 HFDU 乙二醇 / 酯基、HFDR FKM 氟橡胶
含水难燃液压油 HFC 水乙二醇 NBR 丁腈橡胶
介质使用注意事项
J5 镀锌防腐阀体不可搭配含水 / 生物降解油，锌离子会加速油品老化、产生锌皂堵塞滤芯与阀口；
HFC 水乙二醇会加剧气蚀，阀体寿命最多缩短 30%；建议 T 口建立背压（系统压差 20%），油温≤50℃；
油品燃点必须高于阀体最高表面温度 50K。
控制精度指标
性能指标 数值
滞环 ＜0.1 %
换向重复误差 ＜0.05 %
灵敏度 ＜0.05 %
油温每 10K 温漂 ≤0.15 %
工作压力每 100bar 温漂 ≤0.1 %
电气通用参数（所有接口通用）
电气项目 规格
标准供电电压 24 VDC
最低供电电压 19 VDC
最高供电电压 36 VDC
电源纹波最大值 2.5 Vpp
整机最大功率消耗 60 VA
稳态工作电流 ＜2 A 有效值
启动冲击电流 ＜2.5 A
外部推荐延时保险丝 3.15 AT
外接允许电容 ＜1000 µF
工作制 S1 连续工作制（VDE 0580）
差分输入对地耐压 D/E 引脚对 B 地最大 18V
分接口信号规格
A1（±10V 指令，±10V 反馈）
指令输入：±10V 差分，输入阻抗＞100kΩ；
反馈输出：±10V，最小负载阻抗＞1kΩ
F1（4～20mA 指令，4～20mA 反馈）
指令输入：4～20mA，输入阻抗 200Ω；
反馈输出：4～20mA，最大负载 500Ω
A7（±10V 指令，4～20mA 反馈）
指令：±10V；反馈：4～20mA，负载≤500Ω
F7（4～20mA 指令，±10V 反馈）
指令：4～20mA；反馈：±10V，负载＞1kΩ
五、电气框图与接线定义
模块功能说明
差分放大器：采集外部指令信号 D/E；
位置反馈单元：读取阀芯传感器位置，输出实际值 F/C；
欠压检测：电压不足时切断驱动输出；
互锁电路：双电磁铁输出互锁，防止同时导通；
振荡 / 解调单元：驱动电感式位置传感器；
外部二极管 D1：安全回路断电保护，推荐 75V/3A。
XH1 圆形插头针脚定义（6 芯 + 保护地，DIN 43563 标准）
针脚 功能（A1/F1/A7/F7 通用）
A 24V 供电正极
B 电源 0V 地 GND
C 阀芯反馈信号参考地
D 外部指令信号
E 外部指令信号参考地
F 阀芯实际位置反馈信号
PE 保护接地，直接连通阀体外壳
信号区间与阀芯动作对应
4/3 通三位阀
正向指令（P→A、B→T）
A1：0～+10V；F1：12～20mA；A7：0～+10V；F7：12～20mA
负向指令（P→B、A→T）
A1：0～-10V；F1：12～4mA；A7：0～-10V；F7：12～4mA
4/2 通二位阀（EA/WA 单电磁铁）
正向信号全程仅单方向油路导通。
配套电缆规格
线缆长度≤20m：LiYCY 屏蔽电缆 7×0.75mm²
线缆长度≤40m：LiYCY 屏蔽电缆 7×1.0mm²
EMC 电磁兼容布线要求
金属插头：线缆两端屏蔽层接地，最长 40m；
塑料插头：仅电源侧屏蔽接地，最长 30m。
德国力士乐REXROTH比例阀订货号和型号：
R901572045 4WREE10W1-50-3X/V/24F1
R901572047 4WREE10E1-75-3X/V/24A1
R901572048 4WREE10W1-50-3X/V/24A1
R901582112 4WREE10W75-3X/M/24F1
R901576480 4WREE10E75-3X/M/24F1
R901581290 4WREE10E50-3X/M/24A1
R901579226 4WREE10R3-75-3X/V/24A1
R901572032 4WREE10W1-75-3X/V/24A1
力士乐比例换向阀4WREE10E1-75-3X/V/24A1
