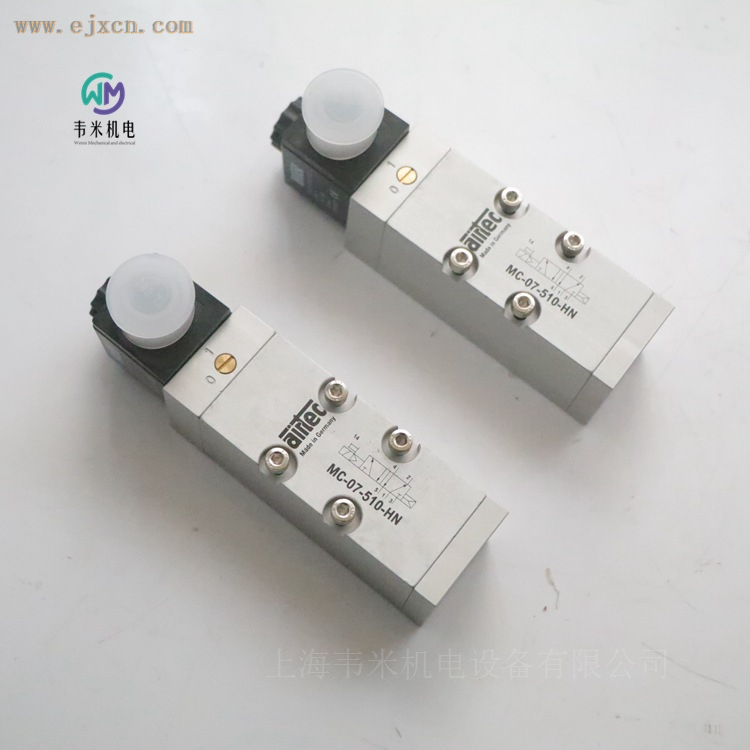

AIRTEC气动电磁阀MC-07-510-HN，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
德国AIRTEC爱尔泰克电磁阀MC-07系列
电动阀门 - MC系列
MC-07系列产品包括电动阀，这些阀门可广泛应用于控制气动系统和自动化流程。这些阀门设计为安装在底板上，公称通径为7毫米。它们的工作温度范围为-10°C至+70°C，并具有IP 65的高防护等级，使其特别耐粉尘和潮湿。该系列产品提供5/2路和5/3路两种阀型。它们支持直流12伏、24伏以及交流24伏、115伏和230伏的电压，为选择合适的电源提供了高度的灵活性。
接口 气路板安装
通径 7mm
流量 1200Nl/min
压力 1.5...10bar
换向时间 开15ms 闭19ms
温度范围 -10...70℃
材料
阀体 铝（阳极氧化处理）、塑料
密封圈 NBR和POM
内部零件 铝、不锈钢、黄铜
防护等级 IP65，根据标准EN 60529
重量 0.470kg
德国AIRTEC爱尔泰克电磁阀型号：
MC-07-510-HN
MC-07-510-HN DC24V
MC-07-510-HN+23-SP-016-712
MG-07-510-HN-C12
MG-07-510-HN-C12-A
德国 AIRTEC 爱尔泰克 MC-07-510-HN 二位五通单电控电磁阀产品详解
一、品牌溯源：深耕气动控制领域的德国 AIRTEC 爱尔泰克
在现代工业自动化体系中，气动控制元件是各类自动化产线、加工设备、装配工装的核心基础部件，电磁阀作为气路换向控制的关键执行元件，其运行稳定性、响应速度、环境适配能力，会直接影响整套气动系统的运行节拍与设备运维成本。德国 AIRTEC 爱尔泰克是全球气动控制领域具备多年技术沉淀的制造品牌，品牌创立于 1975 年，总部坐落于德国斯图加特周边，在德国本土布局多处生产工厂，全球范围内设立多家子公司与技术服务网点，产品体系覆盖电磁阀、气缸、气源处理单元、阀岛、真空元件、气动附件等全品类气动元器件。
品牌全程遵循德国工业制造标准，生产流程通过 ISO9001 质量管理体系认证，从原材料选型、精密加工、装配调试到成品检测，设置多道品质管控工序，面向汽车制造、3C 电子装配、食品包装、新能源设备、机床加工、轨道交通、自动化设备等多行业，输出标准化气动元件与定制化气动控制解决方案。AIRTEC 旗下 MC 系列板式安装电磁阀是品牌主流通用阀产品线，MC-07-510-HN 作为系列内通用性较强的二位五通单电控型号，凭借均衡的流量性能、紧凑的结构尺寸、完善的防护设计，成为各类中小型气动执行机构配套的常用选型，广泛流通于全球自动化设备配套市场，国内自动化设备厂商、气动系统集成商、设备维修维保企业均有大批量配套与替换采购需求。
二、产品基础定义与完整规格参数
（一）型号编码释义
MC-07-510-HN 完整型号每段字符对应产品结构、功能、规格与附加配置，清晰区分产品属性，便于选型匹配：
MC：产品系列代号，代表板式基座安装型电磁换向阀，适配集成式气路汇流板集中安装布局；
07：阀体公称通径规格，公称通径 7mm，匹配中小型气缸供气需求；
510：功能规格代码，5 代表五通气路结构，10 代表单电控弹簧复位结构，即二位五通单电控换向逻辑；
HN：附加配置标识，代表阀体集成带定位锁止功能的手动应急操作按钮，设备断电、线圈故障时，可手动按压阀芯完成气路换向，便于设备调试、故障检修，无需拆卸阀体即可单独测试气路动作。
（二）核心技术参数
MC-07-510-HN 作为标准工业级二位五通电磁阀，各项参数适配通用工业压缩空气工况，详细参数如下：
气路功能：二位五通单电控，弹簧自动复位；
公称通径：7mm；
标准流量：6bar 标准气源压力下，额定流量 1200Nl/min，可稳定驱动中小型双作用气缸往复动作；
工作压力区间：1.5bar～10bar，适配绝大多数工厂空压机供气压力，低压工况下依旧可完成稳定换向，不易出现阀芯卡滞；
换向响应时间：标准 6bar 气源下，通电开启响应约 15ms，断电复位响应约 19ms，毫秒级换向速度适配中等节拍自动化产线；
介质与环境温度：压缩空气介质，环境适用温度 - 10℃～+70℃，可覆盖常温车间、轻度高温加工工位、低温仓储自动化设备等多场景；
防护等级：IP65 防护标准，符合 EN 60529 防护规范，阀体与线圈结合处做密封处理，可抵御车间粉尘、少量飞溅油污、水雾侵入阀体内部，降低内部阀芯、线圈锈蚀损坏概率；
阀体材质：一体阳极氧化铝合金棒材加工成型，区别于压铸阀体，结构强度更高，表面阳极氧化层提升耐氧化、耐轻微油污腐蚀能力，整机重量 0.47kg，轻量化设计降低汇流板承重负荷；
密封组件材质：主密封采用 NBR 丁腈橡胶，内部滑动副配套 POM 聚甲醛耐磨部件，密封结构采用 AIRTEC 自研环形密封系统，提升杂质工况下密封耐用性，减少气路内泄漏；
电气配置：标准适配 DC24V、AC24V、AC115V、AC230V 多规格线圈，行业配套主流 DC24V 线圈功率 4.8W，电气接口采用工业标准 Form A 插头，接线拆装便捷，线圈支持 4×90° 角度旋转调整，适配不同布线空间布局；
安装方式：子基座汇流板式安装，兼容 P-R-S 标准气路汇流板、多阀扩展集成气路板，支持多只阀体并排组合，实现多气缸集中控制，简化整机气路管线排布，降低设备内部布线杂乱问题。
三、产品结构设计与核心技术优势
（一）一体式精密阀体结构，适配集成化气动系统
MC-07-510-HN 采用整块铝合金棒材一体铣削加工成型阀体，无压铸成型易产生气孔、砂眼的缺陷，阀体气路通道内壁光滑，气流通过阻力更低，同等通径下流量表现更为均衡。阀体采用板式基座安装设计，区别于单阀独立螺纹接管布局，多只阀体可统一安装在一块汇流气路板上，共用总进气口与排气通道，大幅缩减设备内部气管数量，优化设备内部空间布局，尤其适配小型自动化设备、紧凑型工装夹具、模组化装配单元等空间受限设备场景。
阀体侧面预留标准安装固定孔，搭配配套中空螺栓即可完成阀体与汇流板紧固，拆装操作简单，后期阀体单独检修、更换无需拆解整套汇流板组件，降低设备停机维护时长。线圈装配结构做模块化拆分设计，线圈组件可单独拆卸更换，若出现线圈老化、电压击穿故障，无需整体更换阀体，仅替换对应规格线圈即可恢复设备运行，降低零部件替换采购成本。
（二）环形密封系统，提升复杂工况耐用表现
AIRTEC 全系电磁阀搭载自研 AIRTEC Ring 环形密封系统，MC-07-510-HN 同步搭载该密封结构，针对工业现场压缩空气含水、含粉尘、含微量油雾的工况做优化设计。传统电磁阀单圈平面密封易被管路杂质划伤，长期运行后内泄漏量持续上升，影响气缸动力输出；环形密封结构采用多层贴合密封设计，滑动阀芯与阀体之间形成多层阻隔屏障，细小粉尘、水汽不易侵入密封接触面，有效延缓密封件磨损速度，稳定控制气路内泄漏量，延长阀体整体使用寿命。
密封件选用耐油、耐老化 NBR 丁腈橡胶，长期接触压缩空气润滑油不会出现硬化、开裂变形，在 - 10℃至 70℃宽温区间内，密封弹性保持稳定，低温车间、持续高温加工工位均可稳定发挥密封性能。阀体排气口可按需选配消音器，降低气缸换向排气噪音，优化车间生产作业环境。
（三）IP65 全场景防护设计，适配多类型工业现场
MC-07-510-HN 整机防护等级达到 IP65，线圈与阀体衔接位置设置双层防水防尘密封垫圈，线圈外壳采用高强度工程塑料一体成型，表面做抗油污涂层处理，可阻挡车间粉尘堆积、切削液飞溅、清洗设备水雾侵入阀体与线圈内部。
针对食品包装设备、纺织机械、户外仓储自动化设备等粉尘、水汽较多的工况，IP65 防护可减少粉尘堆积造成的阀芯卡顿、水汽侵蚀线圈短路故障，降低设备突发停机概率。线圈接线插头配套橡胶防水护套，接线完成后包裹密封接线端子，避免端子受潮氧化出现接触不良、线圈发热问题，保障电气控制回路长期稳定运行。
（四）集成手动应急操作装置，提升设备调试与检修便捷性
型号后缀 HN 代表阀体标配带定位锁止功能的手动应急按钮，是该型号实用性较强的附加配置。设备日常运行依赖电控信号驱动线圈完成阀芯换向，若遇到车间断电、线圈烧毁、控制信号线路故障等情况，电控功能暂时失效，操作人员可直接按压阀体侧面手动按钮，手动推动阀芯完成气路换向，单独测试气缸伸缩动作，快速判断气缸、管路、阀体本身是否存在故障，无需拆除阀体、断开气管即可完成故障排查。
手动按钮自带锁止结构，按压后可轻微旋转实现锁止固定，持续保持阀芯换向状态，便于长时间工装调试、设备空载测试，调试完成后反向旋转即可解锁，依靠内部弹簧自动复位，不影响后续电控自动化运行逻辑，大幅降低设备调试、故障检修的操作难度与时间成本。
（五）宽压力、宽温度适配，兼容多行业差异化工况
MC-07-510-HN 工作压力覆盖 1.5bar 至 10bar，下限 1.5bar 启动压力适配部分小型空压机供气压力偏低的场景，不会出现低压无法换向的情况；上限 10bar 适配高压气动工装、冲压辅助气动机构等高压供气设备，压力适配区间覆盖绝大多数工业气动系统供气标准。
环境适用温度区间 - 10℃～+70℃，低温环境下阀体铝合金材质不会出现脆化，密封橡胶弹性无明显衰减；高温加工工位、热处理配套自动化设备场景下，线圈、密封件可耐受持续高温环境，不易出现线圈过热老化、密封件软化泄漏问题，适配常温、低温、轻度高温各类车间工况，减少因工况环境限制带来的选型替换成本。
四、工作原理与标准化安装、运维规范
（一）二位五通单电控弹簧复位工作原理
MC-07-510-HN 属于二位五通单电控弹簧复位电磁阀，核心控制逻辑依靠电磁线圈磁力与内置复位弹簧配合完成气路切换：
线圈断电常态：线圈无电流通过，电磁磁力消失，阀体内部复位弹簧推动阀芯保持初始位置，气源进气口与气缸 A 腔连通，气缸 B 腔连通排气通道，气缸保持缩回状态；
线圈通电换向：控制系统输出对应规格电压电流至电磁线圈，线圈通电产生电磁吸力，克服复位弹簧弹力拉动阀芯滑动至另一工位，气源进气口切换连通气缸 B 腔，气缸 A 腔切换连通排气通道，气缸完成伸出动作；
断电自动复位：控制信号断开，线圈磁力消失，复位弹簧推动阀芯回到初始工位，气缸自动缩回，完成一次完整往复动作循环。
五通气路结构包含 1 路总进气口、2 路气缸执行接口、2 路独立排气口，分别控制双作用气缸两个腔体供气与排气，精准控制气缸伸出、缩回两个动作，适配所有双作用气缸配套控制需求，是自动化产线气缸驱动通用控制方案。
（二）标准化安装操作流程
汇流板预装：根据设备所需控制气缸数量，选择对应阀位的标准 P-R-S 汇流气路板，清理汇流板安装面杂质，均匀涂抹少量润滑脂提升密封贴合度；
阀体固定：将 MC-07-510-HN 阀体对齐汇流板对应阀位安装槽，配套专用中空紧固螺栓，对角均匀拧紧螺栓，避免阀体受力倾斜导致密封面漏气；
气路管路连接：汇流板总进气口接入空压机气源管路，阀体对应 A、B 气缸接口通过气管连接气缸两端气口，排气口按需安装消音器，所有管路接头紧固到位；
线圈电气接线：确认线圈规格电压与控制系统输出电压匹配，断电状态下打开线圈插头防水护套，按照接线标识接入控制信号线，接线完成后复原防水护套，固定插头锁扣防止松动脱落；
安装后气密性与功能测试：缓慢通入压缩空气，压力逐步提升至标准 6bar，使用肥皂水涂抹阀体与汇流板结合处、管路接头，观察是否存在气泡泄漏；完成气密性检测后，通电输出控制信号，观察气缸往复动作是否顺畅，同步测试阀体手动应急按钮功能，确认无卡顿、漏气、动作失效问题后，方可投入正式生产运行。
（三）日常维护保养与常见故障处理方案
1. 定期保养规范
月度基础巡检：检查阀体表面粉尘、油污堆积情况，使用干燥无尘抹布擦拭阀体与线圈外壳；查看管路接头、阀体基座是否存在漏气、渗油现象；测试手动应急按钮按压、锁止、解锁功能是否顺畅；使用万用表检测线圈电阻，判断线圈是否存在短路、断路隐患。
季度深度保养：关闭气源与电源，拆卸阀体与汇流板固定螺栓，取下阀体，拆解阀芯、密封组件，使用无水酒精清洗阀芯、阀体气路通道内粉尘、油污杂质，检查 NBR 密封橡胶圈是否出现磨损、硬化、开裂，若密封件损耗明显，更换全新密封套件；清洗完成后均匀涂抹少量专用气动润滑脂，按拆解反向顺序装配阀体，重新安装至汇流板完成气密性复测。
前置气源过滤维护：电磁阀前端气源管路必须配套空气过滤减压阀、油雾器三联件，过滤压缩空气中水分、粉尘杂质，每月排放过滤减压阀底部积水，定期更换滤芯，大幅降低阀体内部杂质堆积概率，延长阀体、密封件使用寿命。
2. 常见故障简易处理
线圈通电后气缸无动作：先核对线圈供电电压是否匹配，检查接线端子是否松动、线路断路；若电气回路无异常，使用手动应急按钮测试阀体，手动可换向则判定线圈故障，更换同规格线圈；手动按压阀芯卡顿，则拆解阀体清洗阀芯杂质。
阀体与汇流板结合处漏气：多为密封垫片杂质堆积或垫片老化，拆卸阀体清理密封面杂质，垫片破损则更换全新密封垫片，对角均匀紧固阀体螺栓。
气缸动作缓慢、动力不足：检查气源供气压力是否低于 1.5bar 下限；清理阀体气路通道、管路内部堵塞杂质；检查排气口消音器是否堵塞，拆卸清洗或更换消音器。
线圈频繁烧毁发热：确认供电电压稳定无超压波动；检查接线端子是否短路、防水护套缺失导致水汽侵入线圈；加装浪涌吸收元件，降低通断瞬间电压冲击对线圈的损耗。
五、多行业应用场景适配说明
MC-07-510-HN 凭借均衡流量、紧凑尺寸、IP65 防护、集成手动应急按钮等综合特性，适配国内绝大多数自动化细分行业设备配套与老旧设备阀体替换，主流应用场景如下：
3C 电子自动化装配设备：手机、笔记本、连接器、小型元器件装配工装、移栽模组、夹持气缸控制，设备内部空间紧凑，板式汇流集成安装可优化内部布线布局，毫秒级换向速度匹配电子产线高频装配节拍；
食品包装与灌装设备：零食包装机、瓶装灌装设备、纸盒封箱机、物料分拣输送设备，车间环境存在水汽、食品粉尘，IP65 防护可抵御粉尘、水雾侵入阀体，密封材质无有害物质析出，适配食品加工工况；
汽车零部件加工工装：汽车塑料件冲压工装、零部件夹持定位气缸、焊接辅助气动机构，车间存在切削油雾、金属粉尘，环形密封系统降低杂质磨损，宽压力区间适配工装高压气动需求；
通用机床与加工设备：数控车床、铣床辅助气动夹具、自动送料机构、刀具夹紧气缸控制，车间切削液飞溅、粉尘较多，IP65 防护减少阀体故障停机；
新能源自动化设备：锂电池分选、电芯装配、光伏组件移栽设备，设备对气动元件稳定性要求较高，阀体低内泄漏特性保障气缸定位精度，适配新能源高精度自动化产线；
纺织、仓储物流自动化设备：纺织机气动张力控制机构、立体仓储移栽小车、物料分拣气动挡板，粉尘多、昼夜连续运行工况下，阀体耐用性稳定，降低设备运维频次；
小型自动化设备：器械组装工装、试剂分装小型气动模组，设备空间紧凑，板式集成安装节省设备内部空间，洁净工况下阀体不易产生杂质堆积污染介质。
六、选型配套
选型匹配核心要点
气路功能匹配：仅需气缸单方向电控驱动、弹簧自动复位场景，选用 MC-07-510-HN 二位五通单电控型号；若需要气缸双方向电控保持，可选择同系列双电控型号；
通径流量匹配：公称通径 7mm，额定流量 1200Nl/min，适配缸径 16mm 至 63mm 中小型双作用气缸；若配套大缸径气缸、多气缸同步驱动，可选用 MC 系列更大通径阀体；
电气线圈规格匹配：工业自动化设备控制系统主流选用 DC24V 线圈；老旧设备、大功率控制设备可按需选配 AC24V、AC230V 线圈，采购时确认线圈电压规格，避免电压不匹配烧毁线圈；
工况环境选型：粉尘、水雾、油污较多车间，优先选择 IP65 防护 MC-07-510-HN；超低温、强腐蚀特殊工况，可咨询供应商匹配同系列耐腐蚀、低温专用阀体型号；
安装方式匹配：设备采用汇流板集中多阀控制布局，选用 MC 系列板式基座安装阀体；单阀独立接管、无汇流板布局，可选择 AIRTEC M 系列直螺纹安装阀体。
七、总结
德国 AIRTEC 爱尔泰克 MC-07-510-HN 二位五通单电控板式电磁阀，依托品牌多年德国精密制造工艺，融合一体铣削铝合金阀体、自研环形密封系统、IP65 全场景防护、集成锁止手动应急操作等多项实用设计，在流量性能、结构紧凑度、环境适配能力、运维便捷性等方面形成均衡综合表现。
产品标准化规格体系适配多行业自动化设备配套与老旧阀体替换，宽压力、宽温度适配区间可应对各类差异化工业工况，模块化线圈、可拆解阀芯结构降低后期维修替换成本，板式汇流集成安装方案优化设备内部空间与气路管线布局。
对于自动化设备整机厂商、气动系统集成商、设备维保企业而言，MC-07-510-HN 是中小型双作用气缸气动控制环节适配性较强的通用电磁阀选型，稳定的运行表现可降低设备故障停机频次，完善的配套体系简化选型、安装、维修全流程工作，为各类自动化生产线、加工工装提供可靠的气路换向控制支撑。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
