AIRTEC电磁阀M-20-510-HN，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
德国AIRTEC电磁阀M-05系列
电动阀门——M系列
非常适合高要求的应用
M系列包括多种多样的电控阀门，以其高可靠性和精确度在各种应用中表现出色。它们是控制气动系统以及需要精确可靠阀门控制的自动化流程的理想选择。阀门有多种型号可供选择，包括3/2通路、5/2通路和5/3通路阀门，从而满足广泛的应用需求。
得益于从M5到G1/2等多种连接尺寸以及坚固的结构设计，M系列阀门能够在苛刻的环境中可靠工作。阀门提供G1/8等连接尺寸和4毫米的公称通径，为狭小空间提供紧凑的解决方案。其温度范围从-10°C至+70°C，适用于多种工业应用。
另一个突出特点是具备IP 65防护等级，确保高度防尘防水。因此，这些阀门即使在恶劣条件下也能使用。对于有更高安全要求的特殊应用，我们还提供可选的ATEX认证，允许在危险区域使用。
M系列包含多种阀门型号，并提供多种电压版本。支持直流电压（12伏和24伏）以及交流电压（24伏、115伏和230伏），因此这些阀门适用于各种电气控制系统。凭借其多样性和灵活性，它们为工业中的众多应用提供了最佳解决方案。
无论是用于自动化技术、气动技术还是具有特殊安全要求的特定领域，M系列电动阀均提供可靠性能和最高品质。探索M系列的各种型号，为您的特定需求找到合适的阀门。
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一位数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-05-312-HN适用于真空。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX）防爆标准。
接口：G 1/8
通径： 6mm
材料：阀体:铝（阳极氧化)、密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜。
防护等级：IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-05-310-HN
M-05-310-HN+23-SP-011-426
M-05-310-HN+108-030-0025
M-05-311-HN
M-05-311-HN DC24V
M-05-511-HN+23-SP-011-412
M-05-311-HN+108-030-1065
M-05-320-HN
ME-05-311-HN
ME-05-311-HN-142
ME-05-312-HN
ME-05-320-HN
MO-05-310-HN
MO-05-311-HN
AIRTEC二位五通电磁阀
M-05-510-HN
M-05-510-HN-142
M-05-511-HN
M-05-520-HN
AIRTEC三位五通电磁阀
M-05-530-HN
M-05-533-HN
M-05-534-HN

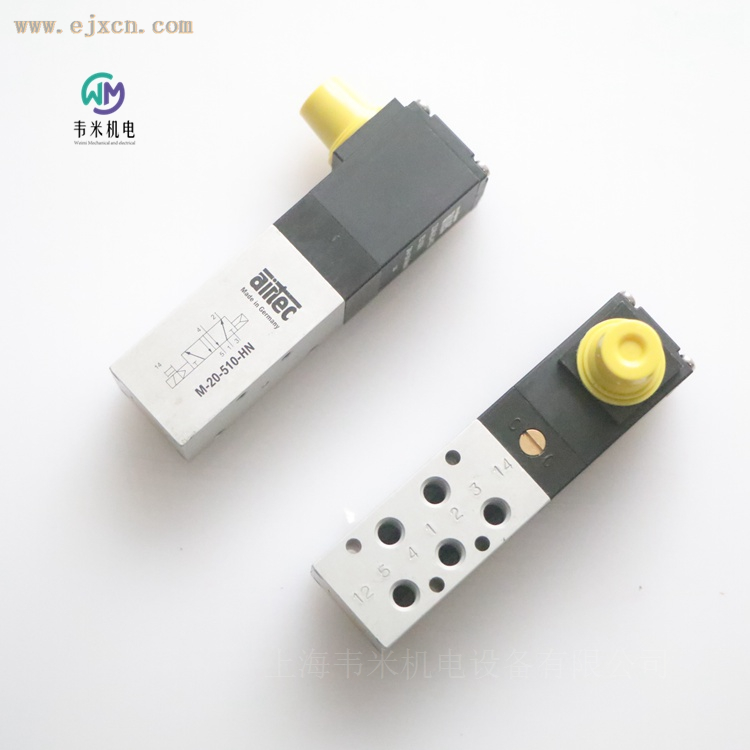

AIRTEC M-20-510-HN 二位五通电磁阀：工业自动化模块化气动控制核心
在现代工业自动化体系中，气动方向控制阀作为执行元件的信号转换中枢，直接决定气缸、夹具、移栽机构等设备的运行稳定性、响应效率与产线连续作业能力。德国 AIRTEC（爱尔泰克）深耕气动元件研发制造近五十年，依托德国本土精密加工工艺与标准化工业设计体系，推出 M 系列紧凑型板式电磁阀，其中M-20-510-HN作为适配主流自动化产线的二位五通单电控型号，凭借标准化 NAMUR 安装接口、稳定大通量流通性能、IP65 全域环境防护能力，广泛落地汽车制造、3C 电子、食品包装、新能源装备等多领域气动控制系统，成为中小型自动化设备模块化气路集成的优选控制元件。
一、品牌与产品系列背景：德国工业标准下的 M 系列气动阀
AIRTEC 总部设立于德国法兰克福市郊，本土布局三座标准化生产基地，全球设立 18 家直属子公司，产品遵循德标、ISO 国际气动元件标准生产，全流程完成气密性、耐温、耐久循环测试，出厂配套完整技术样本与性能检测报告，适配全球各类自动化设备配套需求。
M 系列是 AIRTEC 面向中低压通用气动控制场景打造的紧凑型阀体平台，覆盖二位三通、二位五通、三位五通多种机能，包含 04、07、20、22 等多款规格，可匹配不同流量、安装空间需求。本次介绍的 M-20 规格为中型流通阀体，标称通径 3mm，额定流量 220NL/min，平衡了小型阀体紧凑优势与大通量气缸驱动需求；型号后缀510代表二位五通单电控弹簧复位机能，HN代表标配螺丝刀驱动式手动应急操作机构，同时阀体底板接口符合 NAMUR 标准化安装规范，可直接集成多联汇流板，实现高密度阀岛模块化布局，大幅简化设备气路布线流程。
二、M-20-510-HN 核心技术参数与结构材质解析
（一）完整技术参数表
表格
参数类别 详细规格参数
产品型号 M-20-510-HN
阀体机能 二位五通单电控，弹簧复位
安装标准 NAMUR 底板板式安装，适配集成汇流板
标称通径 3mm
额定流量 220 NL/min
标准工作压力 2.5~8 bar
耐受环境温度 -10℃ ~ +70℃
防护等级 IP65（防尘、防喷射水）
标配线圈规格 DC24V，线圈功率 1~1.2W；可选 AC24V/110V/230V
介质要求 符合 ISO 8573-1:2010 标准 7:2:4 等级过滤干燥无油压缩空气
密封材质 NBR 丁腈橡胶密封件，可选 FKM 氟橡胶适配特殊工况
阀体主体 阳极氧化压铸铝合金
内部核心零件 不锈钢阀芯、POM 耐磨衬套、合金弹簧组件
附加功能 手动应急操作装置、线圈内置过压保护电路、运行状态 LED 指示灯
（二）分层结构设计与材质优势
阳极氧化铝合金阀体，抗腐蚀抗形变
阀体采用高压压铸铝合金一体成型工艺，表面经硬质阳极氧化处理，形成致密抗氧化防护层，可抵御车间油雾、轻微酸碱粉尘腐蚀。一体成型结构减少阀体拼接缝隙，降低内部泄漏概率；阀体预留标准化汇流板安装孔位，单阀独立拆装，后期维护无需拆解整组阀岛，降低设备停机检修时长。
耐磨密封组件，适配高频循环工况
内部阀芯采用镜面磨削不锈钢材质，表面粗糙度控制在微米级，搭配 POM 耐磨衬套，大幅降低阀芯往复运动摩擦阻力，减少卡滞故障；标准配置 NBR 丁腈橡胶密封件，耐压缩空气、润滑油侵蚀，密封贴合度稳定，长期运行内部泄漏量维持在较低水平。针对高温、含油介质工况，可更换 FKM 氟橡胶密封套件，拓宽产品工况适配范围。
低功耗绝缘线圈，连续运行稳定耐热
标配 DC24V 电磁线圈，额定功率仅 1~1.2W，长时间持续通电温升幅度小，线圈绝缘等级满足工业连续运转需求，适配 24 小时不间断生产产线；线圈内部集成过压保护电路，可缓冲电网电压波动带来的冲击，降低线圈烧毁故障概率。线圈外壳配套可视化 LED 状态指示灯，设备运维人员可直观判断线圈通电、阀芯换向状态，快速定位气路控制故障点Airtec Pne...。
HN 手动应急机构，设备调试与断电维护更便捷
型号后缀 HN 对应的手动操作装置为螺丝刀驱动式结构，可在设备断电、控制系统故障时，人工强制推动阀芯完成气路换向，无需启动整机控制系统。设备新品调试、产线停机检修、故障气缸复位等场景均可使用，规避断电后气缸锁死无法手动复位的问题，提升设备运维操作灵活性；手动机构可 180° 调整安装角度，适配不同汇流板布局与设备狭小安装空间。
三、M-20-510-HN 五大核心应用优势
1. 标准化 NAMUR 板式集成，气路布局更简洁
阀体底部遵循 NAMUR 工业标准底板接口，可直接安装至多联汇流板，单块汇流板可集成多台 M-20 系列电磁阀，统一气源进气、统一电气接线，实现阀岛模块化控制。相较于单阀独立接管方案，集成汇流板布局大幅减少气管接头数量，降低管路泄漏点位，同时设备柜体、机架内部气路布线整齐，便于后期管路检修与设备清洁；阀岛配套多针总线电气接口，支持 Profibus、EtherCAT、IO-Link 等主流工业总线通讯，适配智能化自动化产线集中控制需求Airtec Pne...。
2. 大通量低流阻，气缸动作响应平稳快速
阀体内部流道经过流体仿真优化设计，减少气流转弯阻力，220NL/min 额定流量可稳定驱动中小型双作用气缸，保障气缸伸缩、夹具夹紧、物料推送等动作速度均匀，无顿挫、迟滞现象。阀芯换向行程经过精密调校，接收到电信号后快速完成气路切换，满足包装机械、分拣设备高频次往复动作工况；单电控弹簧复位结构，断电后弹簧自动推动阀芯复位至初始状态，具备基础故障安全特性，可规避断电后气缸持续保持夹紧、伸出状态带来的工件磕碰、设备卡机风险。
3. IP65 高防护全域适配，复杂车间工况稳定运行
产品防护等级达到 IP65 标准，可完全阻挡粉尘侵入阀体内部，同时耐受各方向低压喷射水，适配多粉尘、油雾、潮湿的工业车间环境。汽车焊装车间金属粉尘、食品包装设备清洗喷淋、新能源锂电装配车间轻度水汽等场景均可稳定使用；产品耐受 - 10℃至 + 70℃宽温区间，北方低温厂房、夏季无通风高温设备舱均能维持正常换向性能，无需额外加装温控防护配件，降低设备配套成本。
4. 低功耗节能设计，长期运行降低能耗成本
标准 DC24V 线圈功率仅 1~1.2W，对比同规格普通电磁阀 3W 以上线圈功耗，长期 24 小时连续运行可有效减少电能消耗，适配大批量阀岛集中布局的大型自动化产线，积少成多降低工厂生产能耗支出。线圈发热幅度低，长时间通电不会出现高温发烫问题，减少高温对周边电气元件、密封件的老化加速影响，延长电磁阀整体使用寿命，降低元件更换频次与产线维护成本。
5. 完善安全与运维配套，降低设备故障停机时长
除 HN 手动应急操作机构、线圈过压保护、LED 状态指示灯外，产品全系列零部件标准化通用，密封件、弹簧、线圈等易损配件均有标准化替换件，无需定制特殊配件，采购周期短；阀体结构模块化拆分，拆解流程简单，现场运维人员无需专业工具即可完成密封件更换、线圈拆装等基础维护工作。同时可选配 ATEX 防爆认证版本，适配化工、锂电池电解液车间等存在易燃易爆气体的特殊工况，拓宽产品安全应用边界。
四、多行业落地应用场景说明
1. 汽车制造自动化产线
汽车整车焊装、零部件冲压、涂装输送线大量采用 M-20-510-HN 电磁阀，用于控制焊接工装气动夹具、工件移栽气缸、涂装升降机构、车门装配定位治具。IP65 防护等级可抵御焊车间金属粉尘、焊接油烟、涂装车间清洗水雾；大通量输出保障重型工装夹具快速夹紧定位，弹簧复位结构保障产线突发断电时夹具自动松开，避免工件长时间挤压变形、焊枪磕碰工件。多联阀岛集成方案适配汽车产线多工位集中气动控制，简化大型设备内部气路布线，便于产线统一调试维护。
2. 3C 电子与精密装配设备
手机、电路板、显示屏、精密五金零部件装配设备选用本款电磁阀，控制精密移栽平台、真空吸附治具、小型气动压合气缸。阀体无油润滑运行特性，压缩空气不会携带油污附着电路板、精密电子元件表面，规避元件短路、外观污染问题；阀芯换向精准、动作平稳，适配电子元件微米级精密装配需求，不会因气缸动作冲击造成元件划伤、碎裂。设备柜体内部空间狭小，紧凑型阀体搭配集成汇流板，大幅节省设备内部安装空间，便于设备小型化、轻量化设计。
3. 食品饮料与包装机械
食品灌装、药品封口、纸盒裁切、物料分拣包装设备适配 M-20-510-HN 电磁阀，控制封口气缸、下料挡板、包装膜裁切机构、物料分拣推板。阳极氧化铝阀体易擦拭清洁，表面无易积垢缝隙，适配食品设备日常喷淋清洁需求；NBR 密封件无有害物质析出，符合食品行业洁净生产管控标准，不会污染食品、药品物料。HN 手动应急机构便于设备清洁、模具更换时人工调试气缸动作，无需启动整机控制系统，提升设备换款调试效率。
4. 新能源装备与光伏自动化产线
锂电池电芯装配、光伏硅片裁切、储能模组组装设备广泛配套本款电磁阀，控制电芯夹持气缸、硅片输送移栽机构、模组压紧治具。可选 ATEX 防爆型号适配锂电池电解液加工车间，规避电气火花引发安全隐患；宽温耐受性能适配锂电车间恒温、光伏车间高温工况；低功耗线圈长时间连续运行稳定，适配新能源行业 24 小时不间断量产产线。模块化阀岛布局适配多工位锂电池装配线集中气动控制，降低复杂设备气路故障排查难度。
5. 通用机床、物流分拣与小型自动化设备
数控机床防护门开合、刀具进给辅助气缸、物流流水线物料分拣推板、小型自动化输送设备均可使用 M-20-510-HN 电磁阀。IP65 防护抵御机床切削油雾、物流车间粉尘；大通量流通能力保障机床防护门、分拣推板快速动作，提升流水线运转节拍；标准化 NAMUR 底板设计适配各类中小型设备标准化气动模组，设备厂商可统一气动元件采购型号，简化供应链管理，降低设备零部件备货库存压力。
五、安装、气源介质与日常维护规范
（一）标准化安装操作要点
阀体采用底板板式安装，将阀体对齐汇流板标准孔位，使用配套紧固螺丝均匀锁紧，避免单边受力导致阀体密封面漏气；单阀可任意角度安装，无强制水平、垂直安装限制，适配设备各类狭小安装空间。
电气接线匹配线圈额定电压，DC24V 线圈严格接入 24V 直流控制回路，禁止接入交流电源；接线完成后拧紧线圈防护外壳，避免粉尘、水汽侵入接线端子造成短路故障。
多联阀岛布局时，汇流板进气口前端必须配套气源三联件（过滤器、减压阀、油雾器），对压缩空气做过滤、调压处理，保障气源洁净度符合 ISO 标准。
（二）气源介质使用要求
介质仅可使用过滤、干燥、无油压缩空气，气源洁净度需达到 ISO 8573-1:2010 7:2:4 等级；压缩空气压力稳定控制在 2.5~8bar 区间，压力低于 2.5bar 会出现阀芯换向无力、气缸动作迟缓，压力高于 8bar 易加速密封件老化，缩短元件使用寿命；气源中禁止掺杂水、粉尘、腐蚀性油气，长期不洁气源会造成阀芯卡滞、内部密封腐蚀泄漏。
（三）简易日常维护流程
日常巡检：每日查看阀体 LED 指示灯状态，确认线圈通电信号正常；观察阀体、汇流板密封面是否存在漏气、渗油现象，及时处理管路接头松动、密封老化问题。
定期清洁：每周使用干燥无尘抹布擦拭阀体表面粉尘、油雾，设备喷淋清洁时避免高压水流直接冲击线圈电气外壳；每月清理气源过滤器滤芯，防止滤芯堵塞造成气源流量不足。
定期配件更换：连续运行 6~12 个月后，检查 NBR 密封件弹性，若出现硬化、漏气及时更换标准化密封套件；线圈出现发热异常、指示灯不亮时，直接更换同规格线圈，保障设备稳定运行。
六、产品选型适配建议
流量匹配：中小型双作用气缸、动作节拍适中的自动化设备，优先选用 M-20-510-HN；若驱动大尺寸气缸、高速高频动作设备，可升级 M-22 大规格阀体；微型精密小型设备可选用 M-07、M-04 小通径阀体。
电压匹配：主流自动化 PLC 控制系统均为 DC24V 输出，标准选型 DC24V 线圈型号；老旧设备、大型工业控制柜交流控制回路，可选 AC24V、AC110V、AC230V 线圈变体。
工况适配：常规无腐蚀、常温车间选用标准 NBR 密封普通 IP65 型号；高温、含润滑油介质工况更换 FKM 氟橡胶密封套件；化工、锂电易燃易爆车间选用 ATEX 防爆认证版本；设备需要断电保位、双向夹紧场景，可选择同系列 520 双电控型号。
安装布局：多工位集中气动控制、设备内部空间紧凑场景，选择 NAMUR 底板汇流板集成方案；单台气缸独立控制、设备无集成阀岛空间，可选用螺纹接口单阀接管方案。
七、产品总结
德国 AIRTEC M-20-510-HN 二位五通单电控电磁阀，依托成熟德系气动元件设计体系，以标准化 NAMUR 集成安装、220NL/min 大通量流通、IP65 全域环境防护、低功耗稳定线圈、完善安全运维配套为核心亮点，兼顾紧凑结构与强劲流通性能，适配汽车制造、3C 电子、食品、新能源光伏、通用机床物流等绝大多数工业自动化气动控制场景。
产品全流程精密制造、标准化通用配件、简易安装维护特性，既能满足设备厂商标准化批量配套需求，也适配终端工厂长期量产产线稳定运行需求，在控制气缸、气动夹具、移栽机构等核心执行元件换向动作的同时，通过降低泄漏故障、减少维护停机时长、节约长期能耗成本，帮助上下游客户优化自动化设备全周期使用成本，是中小型模块化气动控制系统具备高实用价值的核心控制元件。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
