力士乐平衡阀04520203992000D，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐螺纹插装阀 R930000705（型号 04520203992000D）产品全维度技术介绍
一、产品基础信息与品牌技术背景
博世力士乐作为全球液压控制元件研发制造品牌，螺纹插装阀产品线覆盖移动液压、工业成套液压两大应用赛道，凭借标准化插孔结构、精密阀芯加工工艺、多工况适配密封体系，成为集成式液压阀块主流配套元件。本文介绍的螺纹插装阀物料订货号 R930000705，本体型号 04520203992000D，归属力士乐 04 系列旋入式螺纹插装阀品类，专为中小流量集成油路块开发，适配高压重载连续作业工况，是工程机械、自动化液压设备、农用机械液压系统常用压力控制类插装元件。
螺纹插装阀与传统板式阀、大流量二通逻辑插装阀存在明显结构区分：螺纹插装阀采用整体外螺纹结构，可直接旋入集成阀块标准插孔，无需配套安装盖板；二通逻辑阀需搭配控制盖板固定，适配百升级大流量场景；板式阀依靠底板外接管路，泄漏点位更多、整体占用空间更大。R930000705 依托螺纹旋入式安装结构，在有限阀块空间内完成压力调控回路搭建，契合当下液压设备小型化、集成化设计趋势。
该产品执行统一精密加工标准，阀体选用高强度合金锻钢一体成型，内部阀芯、阀套经过多道高精度磨削处理，配合配套密封组件，能够适应温差波动、持续振动、粉尘油污等复杂现场环境，出厂前均完成压力保压、流量稳定性、密封耐久三项基础测试，出厂附带完整型号标识、物料编码刻印，便于仓储管理、设备检修时快速识别匹配。
二、R930000705（04520203992000D）结构组成与运行原理
（一）完整结构拆解

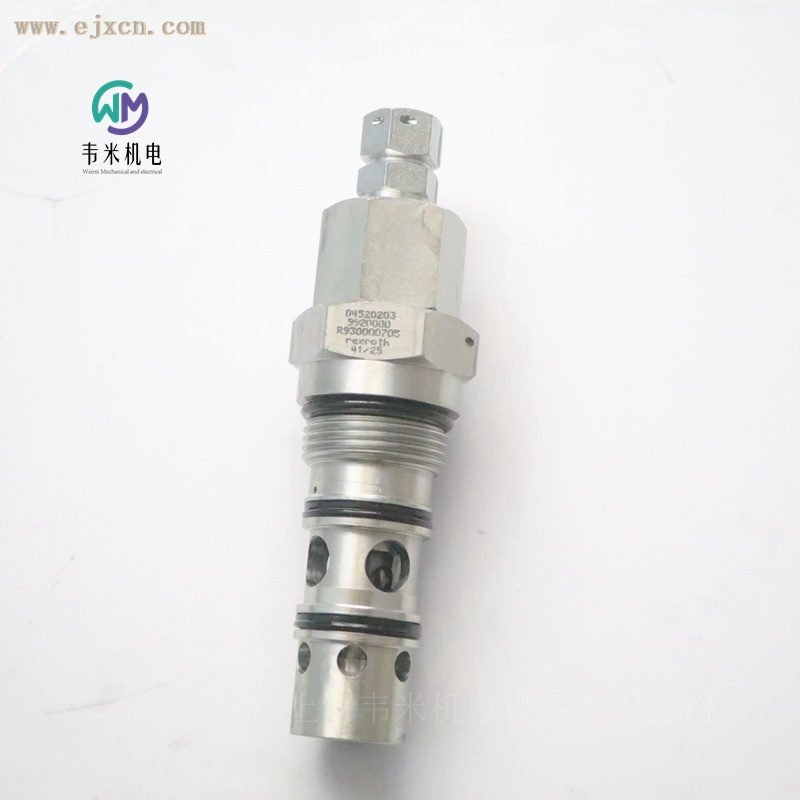

阀体主体：外螺纹一体化锻钢壳体，外壁刻印完整型号 04520203992000D 与物料号 R930000705，螺纹规格匹配行业通用标准插孔，外壁预留流通油口，油道内部经过流体仿真优化，降低介质通过时的压力损耗，减少系统发热；阀体表层做防锈硬化处理，可抵御液压油长期浸泡与户外轻微水汽腐蚀。
阀芯控制组件：内置滑阀式阀芯、预紧弹簧、阻尼缓冲结构，阻尼孔设计可削弱压力突变带来的阀芯冲击，避免阀件运行过程中产生共振异响；弹簧采用耐疲劳合金材质，长期往复调压后弹力衰减幅度处于可控区间，保障长期压力调节一致性。
密封系统：标配 NBR 丁腈橡胶密封环，适配 HL、HLP 系列抗磨液压油，适配常规工业液压介质温度区间；密封槽经过精密铣削加工，装配后密封面贴合均匀，静态保压阶段介质内泄量维持在较低水平，满足设备长时间停机保压需求；针对低温、特殊油品工况，可更换氟橡胶密封配件拓展适配范围。
调节控制端：阀件顶部集成标准化调节结构，支持搭配刻度调节旋钮、锁紧螺母，调节行程线性可控，调整完成后锁紧螺母可固定设定压力，避免设备振动导致调压数值偏移；无额外电控接口，属于纯机械先导控制结构，无需外接电磁铁、控制线，简化液压回路布线设计。
（二）核心工作运行逻辑
R930000705 属于先导式压力控制螺纹插装阀，依靠阀芯两端介质压力差与弹簧预紧力的平衡关系完成压力调节。系统供油侧压力上升至设定阈值时，介质通过内置阻尼通道作用于先导控制腔，推动阀芯克服弹簧预紧力产生位移，主油道流通截面同步变化，多余流量回流至低压回油通道，以此稳定系统主油路工作压力；当系统负载降低、油路压力回落至设定值以下，弹簧推动阀芯复位，缩小或关闭溢流通道，维持油路基础压力。
内置阻尼缓冲结构是该型号核心设计亮点，在流量频繁波动、设备启停冲击场景下，阻尼孔限制控制腔介质流动速度，减缓阀芯开合动作速率，降低液压冲击对管路、油泵、油缸等配套元件的损耗，延长整套液压系统使用周期。相较于直动式小型插装阀，先导结构在同等通径下压力调节区间更广，调压线性度表现更平稳，大流量工况下压力波动幅度更小。
三、产品核心技术参数与适配标准
结合力士乐 04 系列插装阀通用技术体系与 R930000705 专属规格，整理核心适配参数，选型、阀块加工、现场调试可作为参考依据：
压力适配范围：额定持续工作压力 350bar，短时峰值承压可达 420bar，适配绝大多数移动机械、工业液压站高压系统；压力调节区间覆盖低压辅助回路至主油路高压回路，调节精度满足常规设备生产作业要求。
通流能力：标准工况下适配流量区间适配中小流量液压回路，适配单泵供油流量不超过 120L/min 的系统，流量提升过程中压力偏移量控制在合理范围，不会出现明显压降突变。
安装插孔标准：螺纹插孔遵循力士乐通用 04 系列标准规格，市面标准化集成阀块均可直接适配，阀块加工无需单独定制非标孔位，降低油路块开模、加工成本，后期设备改造更换阀件兼容性良好。
介质与温度适配：适配矿物基抗磨液压油，介质运动粘度推荐 10~100mm²/s；正常工作介质温度 - 20℃~+80℃，环境温度适配室内车间、露天工程机械常规作业环境；介质清洁度建议控制在 NAS 8 级及以上，搭配油路过滤器可减少阀芯磨损。
整体重量与尺寸：轻量化锻钢结构，单阀自重约 0.3kg，整体轴向长度紧凑，多阀集成于同一块阀块时，不会出现空间干涉，适配小型液压动力单元、车载紧凑型液压系统。
安装与维护标准：依靠标准套筒扳手即可完成拆装，无需专用工装；检修时直接旋出阀件，阀芯、密封组件可单独更换，无需整体替换阀体，降低后期维保物料投入。
四、R930000705 螺纹插装阀综合应用优势
（一）集成化设计，优化设备整体结构
传统分体式液压阀需要大量铜管、软管、接头连接，管路接头均存在泄漏风险，且占用设备内部大量安装空间。R930000705 采用螺纹直插式结构，多个同系列、不同功能插装阀可集中安装在一块集成阀块内部，依靠阀块内部预埋油道完成油路连通，大幅减少外接管路、接头数量，系统泄漏点位同步减少，设备整机结构更简洁，方便设备厂商做小型化、轻量化整机设计。在高空作业平台、小型装载机、注塑机辅机等空间受限设备中，该优势能够直观体现，同等功能液压站整体体积可缩减三成左右。
（二）运行稳定性强，适配多类严苛工况
针对移动设备野外作业强振动、频繁启停冲击工况，阀体一体化锻钢结构抗冲击性能表现稳定，阀芯精密配合间隙控制合理，振动环境下不易出现卡滞、调压漂移问题；内置阻尼缓冲结构弱化水锤冲击，减少油泵、油缸受到的瞬时压力冲击，降低管路开裂、密封件破损故障出现概率。在冶金辅助液压、矿山小型掘进设备、农用收割机液压系统长期连续作业场景，阀件可保持稳定调压性能，减少停机调试频次。
密封系统经过耐久测试，持续保压工况下内泄数值稳定，设备停机静置数小时后再次启动，无需反复调整压力设定值；表层防锈硬化处理，露天作业、潮湿车间长期使用不易出现阀体锈蚀卡死问题，降低现场设备故障概率。
（三）适配性广，降低整机选型与改造成本
R930000705 插孔采用行业通用标准化规格，力士乐同系列 04 系列其余单向、节流、换向插装阀可共用同款阀块，设备厂商做产品迭代、功能拓展时，仅更换阀件型号即可调整液压回路功能，无需重新设计、加工集成阀块，缩短新品开发周期，减少模具、机加工投入。
纯机械先导控制结构无电气配套需求，针对无电控、纯手动液压回路同样适用，一台设备可搭配多支该阀分别控制主油路、辅助油路压力，实现分区压力独立调节；同时型号编码规则清晰，订货号 R930000705、本体型号 04520203992000D 双重标识，采购、仓储、售后维修环节识别不易混淆，减少错发、错装问题。
（四）维保便捷，长期使用综合成本友好
现场故障检修阶段，无需拆解整套液压阀组，单独旋出单支故障阀件即可完成更换，单支阀拆装耗时短，设备停机维修时长可控；阀芯、O 型圈等损耗配件均有单独备件供应，出现密封渗漏、阀芯轻微磨损时，仅更换损耗配件即可恢复使用，无需整体更换阀体，长期批量使用可压缩维保物料支出。
配件全球供应渠道完善，国内各区域液压配件经销商均可匹配订货，备件采购周期稳定，不会因配件断供影响设备正常生产作业。
五、主流落地应用场景与配套方案
（一）移动工程机械领域
高空作业平台、越野叉车：用于升降臂架液压回路压力稳压、过载防护，控制举升动作平稳性，负载升降过程无明显抖动，过载工况下自动溢流泄压，保护油缸与液压泵；设备车载安装空间狭小，螺纹插装集成阀块完美适配底盘狭小安装区域，抗车身行驶振动，户外高低温环境稳定运行。
小型装载机、路面压路机：行走、铲斗动作液压回路压力调控，缓冲启停冲击，减少路面作业时机械抖动，延长轮胎、铲斗耐磨件使用寿命；野外粉尘环境下，阀体硬化表层抵御泥沙轻微磨损，搭配液压油过滤器可维持阀芯长期顺滑动作。
汽车起重机、随车吊辅控回路：支腿伸缩、变幅辅助油路压力限制，防止支腿过载沉降，依靠低内泄密封结构实现长时间支腿锁止保压，保障吊装作业安全。
（二）工业自动化成套液压设备
注塑机、压铸机液压辅系统：合模、顶出辅助油路压力调节，精准稳定成型压力，降低产品成型尺寸偏差；车间连续 24 小时不间断作业工况下，调压数值长期稳定，减少人工频繁微调压力工序，提升生产一致性；集成阀块布局简化注塑机内部油路，优化设备机身布线空间。
机床液压夹具、锻压小型液压站：夹具夹紧回路过载保护，防止工件夹持压力过大造成变形、损坏；小型液压动力单元内部集中集成多支插装阀，整机体积小巧，适配机床侧边、工作台下方狭小安装位。
自动化输送线液压执行机构：升降、翻转工装液压回路稳压控制，保障流水线匀速作业，阻尼结构削弱工装启停冲击，减少工件磕碰报废。
（三）农业机械与特种装备
收割机、园林大型修剪设备：行走液压、料仓升降油路压力控制，农田泥泞、颠簸作业环境下抗振动、防卡滞，适配农机简易无电控液压系统；油品更换周期长，NBR 密封适配农机通用液压介质。
小型矿山掘进、勘探设备：井下辅助液压回路过载防护，350bar 额定承压适配井下高压供油系统，紧凑结构适配井下狭小设备安装空间。
六、选型、安装与日常使用维护规范
（一）选型匹配要点
系统最大持续工作压力不得超过阀件 350bar 额定压力，短时峰值压力不超过 420bar，长期超压运行会加速弹簧、密封件老化；
回路实际通流流量需匹配阀件适配流量区间，流量超出适配范围会造成压力损耗升高、系统发热加剧；
介质清洁度需配套过滤器控制，杂质进入阀芯配合间隙会造成阀芯卡滞、调压失效，建议油路增设 10μm 精度回油过滤器；
环境温度长期低于 - 20℃时，更换低温适配氟橡胶密封组件，避免普通 NBR 密封低温硬化渗漏。
（二）标准安装操作步骤
加工完成的集成阀块插孔清理干净，去除铁屑、毛刺，使用压缩空气吹扫油道内部杂质；
将配套密封 O 型圈平整嵌入阀体密封槽，确认无扭曲、破损；
手动将阀件旋入插孔，螺纹接触顺畅无卡阻，使用标准套筒扳手按照推荐扭矩锁紧，扭矩过大易造成阀体螺纹变形、阀块孔位开裂，扭矩不足会出现密封渗漏；
锁紧调压螺母后接入液压油路，空载启动油泵，缓慢调节压力旋钮至设备设定工况压力，多次启停测试压力稳定性，确认无外泄漏、异响后投入正常作业。
（三）日常维护保养细则
定期检查阀体与阀块结合面有无介质渗漏，出现渗漏优先更换 O 型密封圈，排查阀块插孔平面是否存在划伤；
每季度检查系统液压油清洁度，油品出现发黑、杂质增多时及时更换液压油与滤芯；
设备长期停机前，将系统压力调至最低值，释放油路残余压力，减少弹簧长期预紧疲劳；
阀件出现调压漂移、阀芯卡滞时，旋出阀件拆解清洗阀芯、阻尼孔，清除内部油泥杂质，磨损严重的阀芯、弹簧直接更换备件；
仓储闲置阀件需做好防锈保护，存放于干燥无尘环境，避免螺纹、阀芯磕碰划伤。
七、产品选购与型号辨别说明
采购环节需同时核对两组编码，确保匹配 R930000705（物料订货号）、04520203992000D（阀体本体型号），两组编码完整刻印于阀体外侧金属表面，字迹蚀刻清晰、不易磨损；产品附带独立外包装，包装标注对应物料订货号，配套说明书标注完整技术参数、扭矩标准、密封备件型号。
市场流通渠道中存在兼容仿制阀件，仿制产品阀体材质、阀芯磨削精度、密封耐久性能与件存在差距，长期高压工况易出现内泄增大、调压不稳定、阀体锈蚀等问题；对设备连续作业稳定性、维保周期有要求的生产场景，建议选用正品 R930000705 螺纹插装阀，依托标准化制造工艺保障整机液压系统长期稳定运行。
八、全文总结
力士乐螺纹插装阀 R930000705（04520203992000D）依托标准化螺纹插装结构、先导式阻尼调压设计、高强度耐腐蚀阀体工艺，兼顾结构紧凑、运行稳定、适配场景广泛、维保便捷多项特性，是中小流量高压集成液压回路压力控制的主流配套元件。无论是工程机械车载液压系统，还是工业自动化液压站、农用机械配套油路，均可通过该型号简化回路设计、减少系统故障、控制整机与维保综合成本。
在液压设备集成化、小型化行业发展趋势下，螺纹插装阀替代传统分体管路阀已经成为主流设计方向，R930000705 所属力士乐 04 系列产品凭借统一插孔兼容体系，能够适配多品类液压设备迭代改造需求，为设备制造商、终端生产企业提供稳定可靠的压力控制解决方案，适配长期连续、多冲击、宽温域的各类工业与移动液压工况。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
