适用范围:

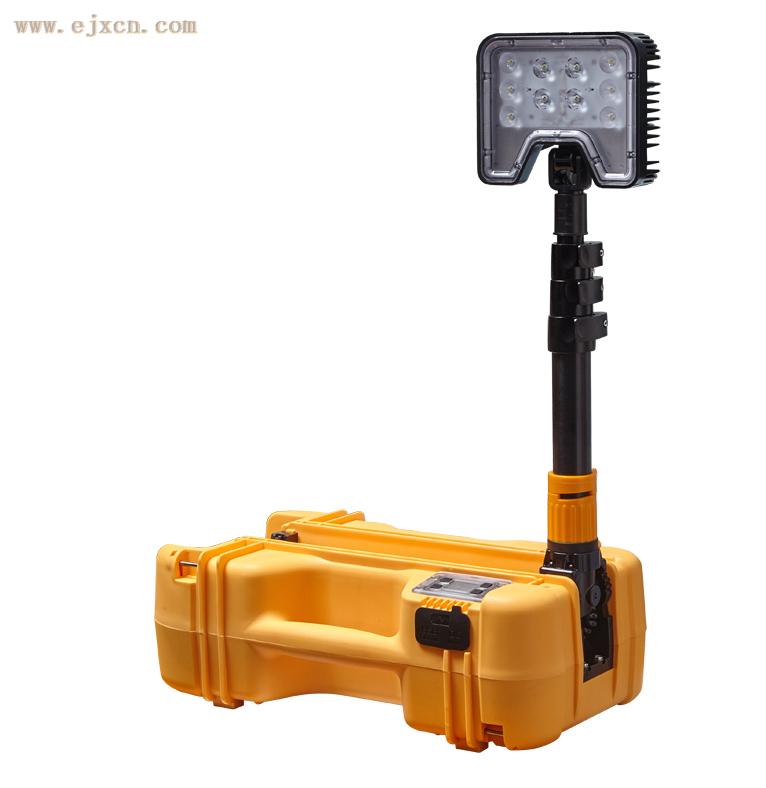

本公司结合市场需要研制开发的FW6116 LED轻便移动灯,主要适用于铁路(工务、电务、供电、车务段)、公消、网电等其他行业施工场所小范围作业照明。
结构特性：
Ø 灯具体积小、重量轻,可以实现手提、背行两种携带方式。灯具也可以安装铁轨轮,方便用户在铁路单轨上移动。
Ø 灯头组件由配光透镜、散热壳体和光源板组件等部分组件,光源板采用高光效LED光源,照明亮度高,覆盖范围大,使用寿命长。灯具采用可调节高度的四节伸缩杆来实现灯头高度的调节,最大升起高度为1.5米;灯头可以在水平方向做一定角度(0-340°)水平旋转,也可以在垂直方向上做一定角度(0-160)的垂直翻转,满足用户不同角度的照射要求。
Ø 灯具采用各种优质材质制作,结构紧凑,质量稳定,性能可靠,能在恶劣环境和气候条件下正常工作
Ø 采用大容量高能锂电池,容量大,自放电率低，一次充满电后可满足8小时的照明需要。并有防电池过放和短路保护功能,使用安全可靠。
Ø 灯具功能多样,更具人性化。集聚光/泛光照明、电量显示、无极调光、信号警示等功能,满足用户不同环境下使用的需求
Ø 采用标准USB充电接口,可为大部分手机等数码产品充电,解决用户在户外作业时手机或其他数码产品电量用尽无法使用的烦恼
Ø 可通过灯具配备的锂电池充电器(输入AC220V,输出DC21.6V/2.8A)灯具进行充电,可满足长时间照明需求。
使用方法：
Ø 灯具在使用前请检查剩余电量,电量不足时请及时充电。
Ø 将灯具放置平稳后,上提升降杆至竖直状态,然后手握升降杆定位套环并顺时针旋转约180°,再根据照明高度需要从上至下逐节提升升降杆;将每节升降杆提升到位以后,须将相应的扳手压紧固定。
Ø 灯头高度调节好后,按下控制模组面板上的电源按钮,开启照明模式(默认状态:聚光+泛光同时开启),再根据实际需要调整灯头的照射角度和方向。
Ø 灯具在使用中可根据实际需要,通过控制模组面板上的按钮选择聚光或泛光照明模式,同时也可以通过调节上、下按钮实现无极调光,以满足用户不同环境使用需求,显示屏上数字为灯具剩余照明时间。
Ø 充电口处有一个DC接口、一个USB接口:DC接口用于给灯具电池充电USB接口用于给手机或数码产品充电,只要将USB插头连接到位即可
Ø 灯具使用结束后,将升降杆自下而上逐级下降并扣紧扳手;将灯头旋转至出光面与升降杆垂直,然后用手握住升降杆定位套环并逆时针旋转约180°,再轻轻上提升降杆旋转压盖,致使升降杆旋转压盖脱离与升降杄旋转底座的啮合,再将升降杆轻轻向左倾斜放倒至水平状态,并将升降杆卡入升降杆卡扣內,按下电源按钮关闭照明。
Ø 灯具使用后,要及时用柔软的棉布擦掉透明件和灯具上的污物,保持灯具干净。
Ø 当控制模组显示屏上的电池图标开始闪烁,表示电量不足,需要及时充电
Ø 电池充电器内置充电保护装置,当充电器接通电源充电时亮红灯充电结束亮绿灯,表示电池充满。
技术参数:
|
序号
|
参数名称
|
单位
|
数值
|
|
1
|
电池额定电压
|
V
|
DC24
|
|
2
|
电池额定容量
|
Ah
|
13
|
|
3
|
光源
35WLED
|
平均寿命
|
h
|
100000
|
|
20W
|
色温
|
K
|
5000~6000
|
|
4
|
照度
|
50米中心照度
|
lx
|
＞3
|
|
5米中心照度
|
lx
|
＞200
|
|
5
|
照明形式
|
/
|
聚光/泛光
|
|
6
|
连续照明时间
|
h
|
＞8
|
|
7
|
电池使用寿命
|
h
|
≥1000
|
|
8
|
充电时间
|
h
|
＜6
|
|
9
|
外形尺寸
|
收缩状态
|
mm
|
510×290×220
|
|
升起状态
|
|
510×290×1500
|
|
10
|
重量
|
kg
|
7.85
|
