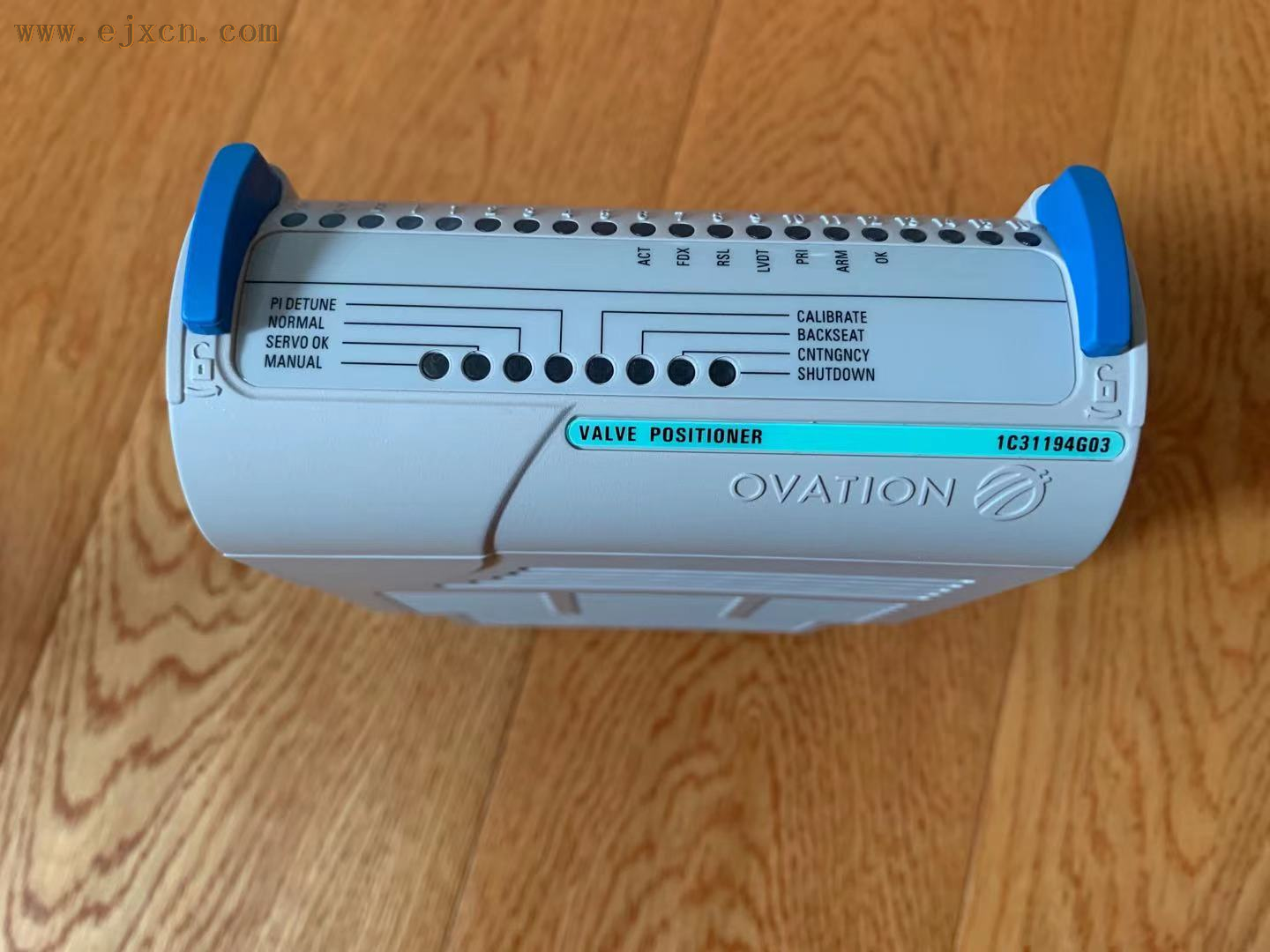

1C31194G03（Ovation 阀门定位器主卡，8 路）
品牌：Emerson（西屋 Ovation）
类型：Valve Positioner Module（阀门定位器控制卡），Ovation DCS 专用，用于8 路调节阀高精度闭环控制（带 LVDT 反馈）。
一、核心定位与用途
功能：8 路模拟量输出 + LVDT 位置反馈，驱动气动 / 电动调节阀，实现0–100% 阀位闭环控制。
配套子卡：必须配 1C31197G01/G02（LVDT 信号调理子卡），适配不同 LVDT 电压 / 电流规格。
典型场景：
电厂：主汽门、给水调门、减温水阀、风烟挡板
石化：流量 / 压力 / 液位调节回路、紧急切断阀控制
水处理：pH 调节、加药阀、回流阀控制
二、硬件规格（关键参数）
型号：1C31194G03（G03 为 G01/G02 升级款）
通道数：8 路独立阀位控制（每路 AO+LVDT 反馈）
控制输出：4–20mA（驱动定位器 / 执行器）
反馈输入：适配 LVDT（17V/23.75V，由子卡决定）
控制精度：±0.5%；重复性 **±0.2%**
响应时间：≤200ms（闭环调节）
电源：24VDC（背板供电）；功耗≤4W
隔离：通道间隔离，耐压 1500VAC
温度：-40℃~+70℃（工业级）
尺寸 / 重量：121×52×166mm / 约 0.35kg
安装：Ovation 标准 19 英寸机柜，支持热插拔
-
