一、核心定位与用途

• 功能：I/O 卡件→端子板→现场设备的信号中转与配线枢纽
• 位置：安装在 Ovation 标准机柜 I/O 层，直接插装 I/O 卡件（如 5X00063G01、1C31224G01），前端接现场电缆
• 作用：
  • 把卡件高密度连接器转为可接线端子 / 航空插头
  • 提供浪涌保护、保险丝、信号隔离
  • 简化布线、便于维护、保护昂贵 I/O 卡件

• 适配卡件：Ovation 全系列 I/O 卡（AI/AO/DI/DO/HART），如你之前的5X00063G01、1C31224G01、5X00109G02

二、硬件规格

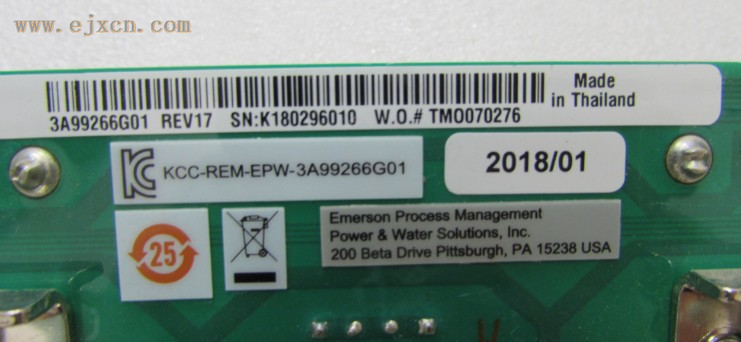

• 型号：3A99266G01（替代型号：3A99266A03，完全兼容）
• 接口：
  • 后端：2 个高密度 D 型连接器（接 I/O 卡件）
  • 前端：螺丝端子排 + 航空插头（接现场 4–20mA、开关量、24V 电源）

• 电源：24VDC（卡件供电 / 回路供电）
• 尺寸：241 × 24.4 × 242 mm；重量：约 0.73 kg
• 安装：标准 19 英寸机架安装
• 认证：UL、CE、RoHS
