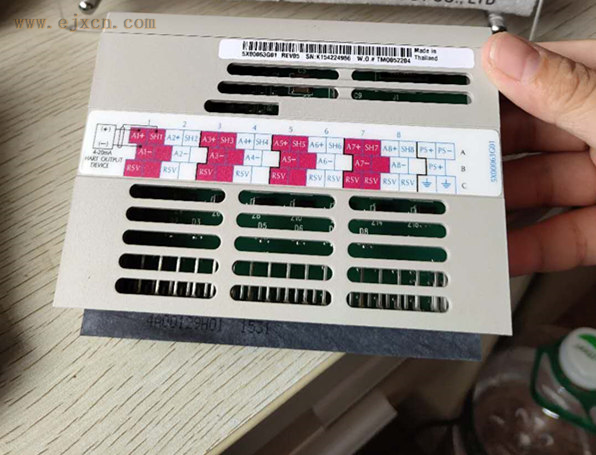

5X00063G01（Ovation HART 8 路模拟输出 AO 模块）
品牌：Emerson（西屋 Ovation）
类型：8 路 HART 智能模拟量输出模块（AO），Ovation 系统专用，与 5X00062G01 配对使用。
一、核心定位与组成
5X00063G01：底座 / 接口板（Personality Module），负责供电、回路保护、信号调理。
5X00062G01：主板 / 电子模块，含 16MHz MCU、14 位 DAC，负责 HART 通讯与 4–20mA 输出。
组合：5X00062G01 + 5X00063G01 = 完整 8 路 HART AO 卡。
二、关键参数（5X00063G01 底座）
通道：8 路非隔离4–20mA 输出（共地）
信号：4–20mA DC，叠加 HART 数字信号（1200bps）
负载：≤600Ω（适配 SAMSON 4763/3730 定位器）
电源：外部 24VDC，功耗约 6W（最大 7.2W）
保护：每通道 0.6A/125V 保险丝，过流 / 短路保护
工作温度：−40℃ ~ +70℃
尺寸：197×149×74mm；重量：约 0.11kg
适配底座：Ovation 标准 I/O 底座（如 1B30035H01）
-
