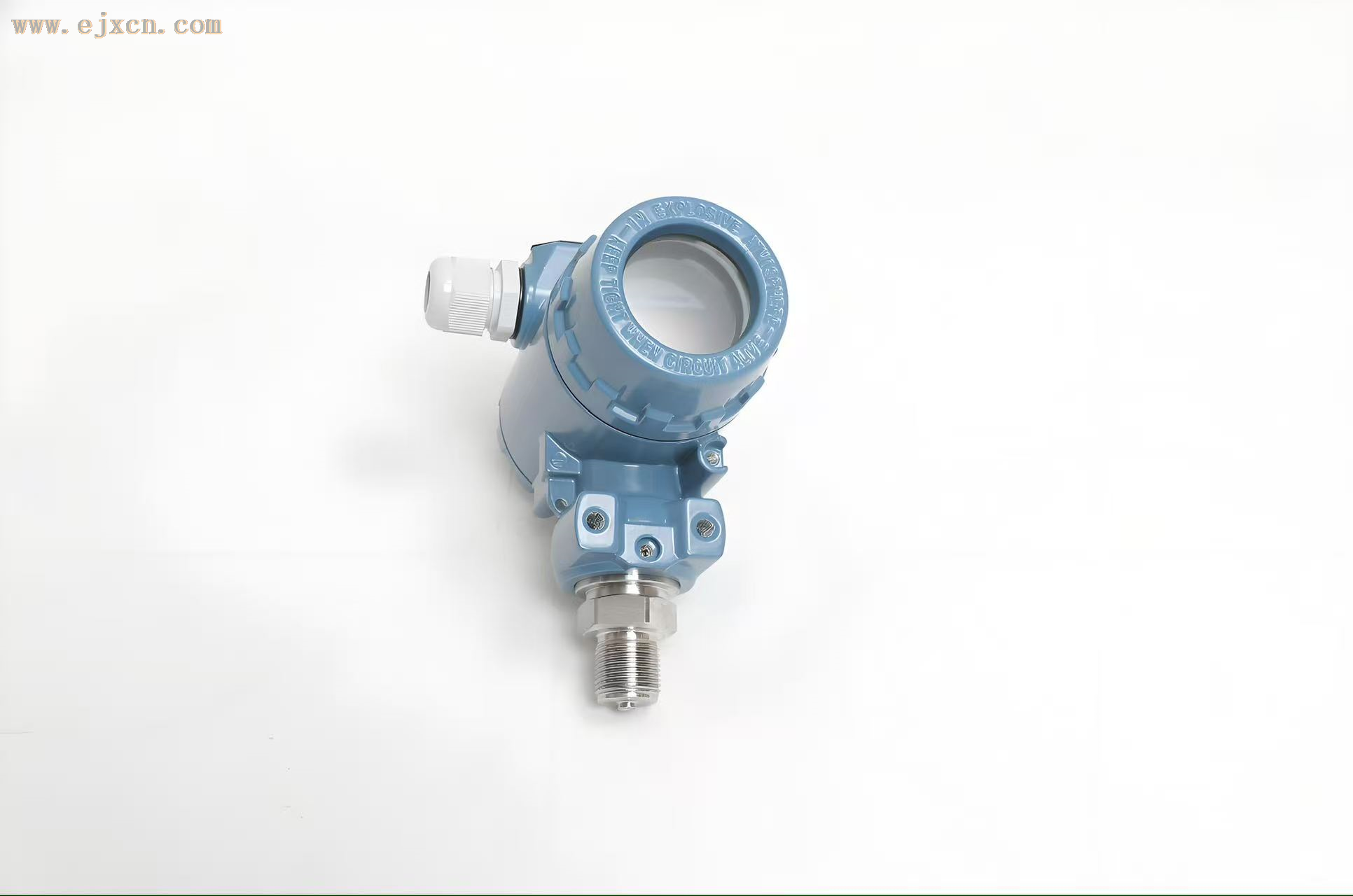

JFL410 压力变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造，传感器和放大电路高度集成；采用压铸
合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。
工作原理：
JFL410 压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械
加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制 4～20MA输出。
功能特点：
功能特点
稳定性好，满度、零位长期稳定性可达 0.2%F·S/年。在补偿温度 0～70℃范围内，温度飘移低于 0.2%F·S，在整个允许工作温度范围内低于 0.5%F·S。
具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。
固态结构，无可动部件，高可靠性，使用寿命长
从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。
安装方便、结构简单、经济耐用。
|
测量范围
|
0-10KPa～0-40MPa 可选
|
|
最大过载
|
标准量程的 2 倍
|
|
压力形式
|
表压、微差压
|
|
精度等级
|
0.1 级、0.3 级、0.5 级可选
|
|
电源电压
|
24VDC
|
|
负载电阻
|
≤500Ω
|
|
测量介质
|
蒸汽压力或气体、液体
|
|
长期稳定性
|
±0.2%F·S/年
|
|
环境相对湿度
|
0℃～95℃
|
|
补偿温度
|
0℃～70℃
|
|
工作温度
|
-10℃～70℃
|
|
外 壳
|
2088 壳体
|
|
主体结构材料
|
1 Cr18Ni9Ti
|
|
压力接口
|
M12×1.5、M14×1.5、M16×1.5、M18×1.5、M20×1.5（典型）
NPT1/2 NPT1/4 G1/2 G1/4 可选
|
|
自 重
|
普通型 1kg、带表头型 1.2kg
|
-
