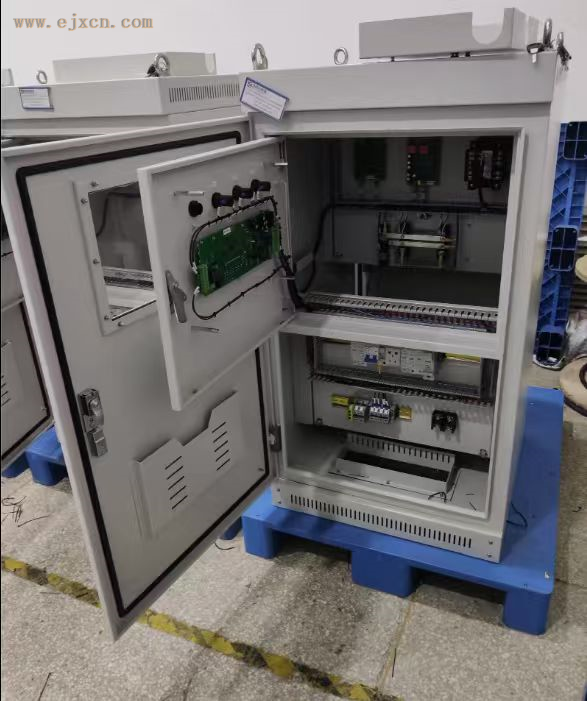

可控硅恒电位仪的安装接线涉及主电源、输出、参比、接地等多个回路，且可控硅元件对接线精度、接触电阻、相位、绝缘性能的要求极高，施工过程中若操作不规范、材料质量不达标或后期运维不到位，易出现各类接线故障，导致设备无法正常启动、输出不稳定、保护电位偏差过大，甚至损坏可控硅元件和其他设备。本文结合大量现场施工案例，梳理可控硅恒电位仪安装接线过程中及运行后的常见故障，深入分析故障产生的原因，提出针对性的排查方法和优化方案，同时总结接线规范要点，帮助施工和运维人员快速解决故障，提升系统运行稳定性，避免因故障导致的保护失效和经济损失。
常见故障一：设备无法启动，面板无显示，无任何输出。此类故障多与主电源接线、接地接线或设备本身故障相关，其中接线错误是最常见的原因。故障排查步骤：第一步，检查主电源接线，用验电器检测主电源是否正常供电，核对三相火线（L1、L2、L3）、零线（N）的接线相位是否正确，是否存在接反、漏接、松动现象，重点检查零线和保护地线是否接混，若零线与地线接混，会导致设备无法正常供电；第二步，检查设备接地接线，测量接地电阻，若接地电阻＞4Ω，或接地线路断路、松动，会导致设备保护机制启动，无法启动；第三步，检查电源电缆是否破损、短路，用万用表测量主电源回路的通断情况，排查电缆内部断裂或短路隐患；第四步，若以上接线均无问题，排查设备本身故障，如可控硅触发模块损坏、电源模块故障等。
针对此类故障的优化方案：一是规范主电源接线，严格按照接线图核对相位，确保火线、零线、地线接线正确，拧紧所有接线端子，避免松动，定期检查电源电缆，避免破损、老化；二是优化接地系统，确保设备外壳、接地端子与接地网可靠连接，定期测量接地电阻，若电阻超标，及时补充接地极、夯实回填土，确保接地电阻≤4Ω；三是选用优质电源电缆，避免使用劣质电缆，电缆敷设过程中做好防护，避免机械损伤；四是定期巡检设备内部元件，及时更换损坏的触发模块、电源模块，确保设备正常运行。
常见故障二：设备启动正常，但单路或双路输出无电流，电压显示正常。此类故障主要集中在输出回路接线，核心原因是输出回路断路、接触不良或阳极地床故障。故障排查步骤：第一步，检查输出端子接线，核对阳极正极端子（+）和被保护体负极端子（-）的接线是否正确，电缆铜鼻子是否氧化、松动，接线端子是否紧固，若铜鼻子氧化，会导致接触电阻过大，电流无法正常输出；第二步，用万用表测量输出回路的通断情况，排查阳极输出电缆是否断裂、破损，若电缆内部断裂，会导致回路断路；第三步，检查阳极地床的汇流排接线，是否存在松动、漏接现象，排查阳极地床回填料是否密实，若回填料空洞，会导致阳极接地电阻过大，电流无法输出；第四步，检查可控硅输出模块，若模块损坏，会导致无电流输出。
优化方案：一是规范输出回路接线，定期紧固输出端子，对氧化的铜鼻子进行打磨或更换，确保接触电阻≤0.01Ω；二是加强电缆防护，定期巡检输出电缆，及时修复破损、断裂的电缆，选用耐高压、耐老化的专用电缆；三是优化阳极地床施工，确保回填料密实，无空洞，定期测量阳极接地电阻，若电阻超标，及时补充回填料、夯实；四是定期检测可控硅输出模块，及时更换损坏的模块，确保输出回路正常。
常见故障三：输出电流、电压波动过大，保护电位偏差超出规定范围（±5%）。此类故障多与参比电极回路接线、输出回路接触不良或杂散电流干扰相关，可控硅恒电位仪的精准控制依赖参比电极的电位反馈，若参比回路接线异常，会导致输出参数波动。故障排查步骤：第一步，检查参比电极接线，核对参比输入端子接线是否牢固，参比线是否破损、断路，屏蔽层是否单端接地，若屏蔽层未接地或接地不良，会导致杂散电流干扰，电位测量不准确；第二步，检查参比电极是否失效，若参比电极破损、电解液流失，会导致电位反馈异常；第三步，检查输出回路接线，排查端子是否松动、电缆接头是否接触不良，接触电阻不稳定会导致输出电流、电压波动；第四步，排查施工区域是否存在杂散电流源（如高压线路、电气设备），杂散电流会干扰设备输出。
优化方案：一是规范参比电极回路接线，确保参比线连接牢固，屏蔽层单端接地，定期检查参比线，避免破损、老化，定期校准参比电极，及时更换失效的参比电极；二是定期紧固输出端子，清理接头污垢，确保接触电阻稳定；三是避开杂散电流源安装设备，若无法避开，采取屏蔽措施，减少杂散电流干扰；四是优化设备参数设置，适当调整可控硅触发频率，提升输出稳定性。
常见故障四：设备频繁跳闸，无法持续运行。此类故障主要与主电源过载、输出回路短路、绝缘性能下降相关。故障排查步骤：第一步，检查主电源电缆，核对电缆截面面积是否满足设备额定电流要求，若电缆截面过小，会导致过载跳闸，检查主电源接线是否松动，接触不良会产生发热，引发过载跳闸；第二步，检查输出回路，排查是否存在短路隐患，如阳极输出电缆破损、正负极短路，可控硅元件击穿也会导致输出短路；第三步，测量设备绝缘电阻，若绝缘电阻＜20MΩ，说明绝缘性能下降，会导致设备保护跳闸；第四步，检查设备散热情况，若散热不良，会导致可控硅元件过热，引发跳闸。
优化方案：一是选用截面面积符合要求的主电源电缆，避免过载，定期紧固主电源端子，避免接触不良；二是排查输出回路短路隐患，修复破损电缆，更换击穿的可控硅元件，规范接线，避免正负极短路；三是定期进行绝缘测试，及时处理电缆破损、接头密封不良等问题，提升绝缘性能；四是确保设备散热良好，清理设备散热片灰尘，避免设备周围堆放杂物，户外设备需确保防护箱通风顺畅。
常见故障五：可控硅元件发热严重，伴有异响、异味。此类故障主要与接线相位错误、触发回路接线不良或可控硅元件选型不当相关。故障排查步骤：第一步，检查主电源接线相位，若三相火线相位接反，会导致可控硅触发异常，发热严重；第二步，检查可控硅触发回路接线，排查触发信号电缆是否松动、破损，触发模块接线是否正确，若触发信号异常，会导致可控硅导通不良，发热严重；第三步，核对可控硅元件选型，若元件额定电流、电压不足，无法满足设备输出要求，会导致元件过热；第四步，检查输出负载是否超标，若负载过大，会导致可控硅元件过载发热。
优化方案：一是严格按照接线图核对主电源相位，确保接线正确；二是规范触发回路接线，紧固触发信号端子，修复破损电缆，定期检测触发模块，确保触发信号稳定；三是选用与设备输出参数匹配的可控硅元件，避免选型不当；四是合理设置设备输出参数，避免负载过载，定期巡检输出负载，及时调整。
接线规范优化总结：为减少各类接线故障，需严格遵循“规范接线、精准核验、定期维护”的原则，一是所有接线严格按照接线图操作，明确正负极、相位标识，避免接反、漏接；二是加强材料质量管控，选用符合标准的设备和辅材，杜绝劣质产品；三是做好接头密封和绝缘防护，户外设备重点强化防水、防腐处理；四是定期开展巡检维护，紧固端子、检测绝缘电阻、校准参比电极，及时排查各类隐患，确保可控硅恒电位仪长期稳定运行。
