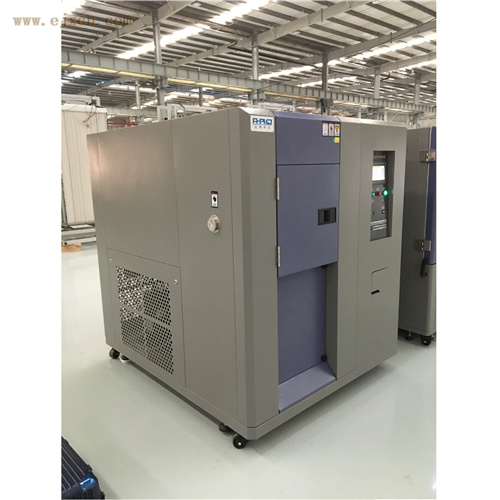

从结构上看，设备通常分为高温舱、低温舱、试验舱三个核心腔体，部分高端机型会增设预热 / 预冷缓冲舱，搭配气动平移门或提升机构实现试样的快速转移。工作时，高温舱通过电加热器（如不锈钢翅片式加热器）产生热量，配合强制对流风机使舱内温度稳定在设定高温区间（通常为 + 60℃~+200℃）；低温舱则依靠制冷系统运作，采用蒸汽压缩式制冷循环，通过压缩机压缩制冷剂（如 R404A、R507），经冷凝器散热、节流阀降压后，在蒸发器内吸收热量，使低温舱温度降至设定低温值（常见为 - 40℃~-80℃），同时利用蒸发器翅片和循环风机保证舱内温度均匀。



试验过程分为升温冲击、降温冲击、温度恢复三个阶段。首先，试样置于试验舱，设备根据测试标准（如 IEC 60068-2-14）切换至高温舱连通状态，高温气流通过导流风道快速涌入试验舱，使试样表面温度在规定时间内（通常 5~15 分钟）升至目标高温，保持设定时长后，气动机构快速切换至低温舱连通状态，低温气流迅速置换试验舱内高温气体，实现试样温度的瞬态下降，完成一次高低温冲击循环。



为实现 “多功能” 特性，设备集成多项辅助控制技术：一是温度均匀性控制，通过风道优化设计（如环形导流、多点出风）和 PID 温控算法，确保试验舱内温度偏差≤±2℃；二是防凝露系统，当试样温度低于环境露点时，通过内置除湿装置降低试验舱内湿度，避免试样表面结露影响测试结果；三是试样保护模块，配备超温报警、断电保护、风机故障检测等功能，防止试样因温度冲击过快受损。



此外，部分多功能机型还支持冷热冲击与湿度耦合测试，通过在试验舱内增设加湿 / 除湿单元，模拟高低温冲击过程中的湿度变化环境，进一步拓展设备的适用场景。整体而言，其工作原理围绕 “快速温度切换” 核心，通过精准的腔体控制、气流循环和智能算法，实现对产品极端环境耐受性的科学验证。
