一、高硅铸铁阳极的基础定义

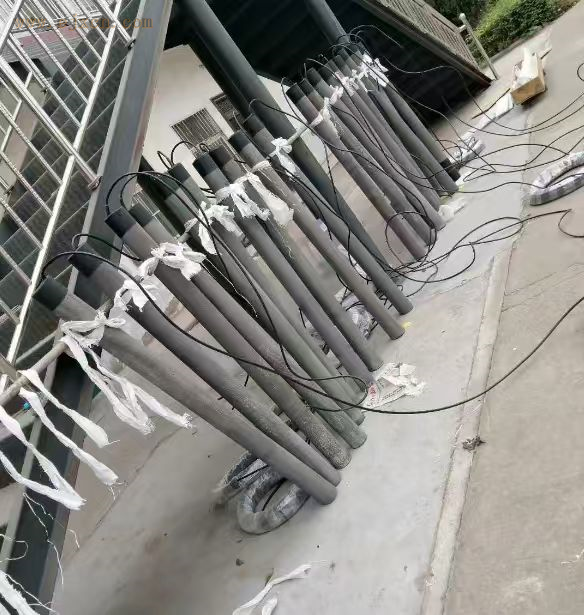

高硅铸铁阳极，是指以灰铸铁为基体，通过高比例硅元素合金化改性，并搭配铬、锰等微量合金元素，经精密熔炼、特种铸造工艺制成的功能性电极构件。其核心应用场景为外加电流（强制电流）阴极保护系统，作为系统的电流释放终端，承担着将外部直流电源的电流转化为电解质环境中传输的离子电流，构建完整电化学保护回路的关键作用。
从本质属性来看，高硅铸铁阳极属于惰性辅助阳极，区别于牺牲阳极的 “主动消耗式” 供电模式：牺牲阳极依靠自身电位低于被保护金属的特性，通过氧化溶解释放电流，自身会逐渐消耗；而高硅铸铁阳极依托外部恒电位仪供电，自身仅发生极缓慢的均匀腐蚀，在正常工况下可长期稳定输出电流，这也是其具备长寿命的核心原因。
在行业定位中，高硅铸铁阳极是衔接 “电源供给” 与 “金属保护” 的核心纽带，其性能直接决定阴极保护系统的运行效率、保护范围与使用寿命。它成功解决了普通钢铁阳极耐蚀性差、石墨阳极易粉化断裂、钛基贵金属阳极成本过高的行业痛点，成为目前国内外工业防腐工程中应用最广泛、性价比最优的辅助阳极选择之一。
二、核心成分与微观特性
高硅铸铁阳极的性能优势，源于其科学的化学成分配比与微观组织结构，二者共同决定了其耐蚀性、导电性与力学性能的平衡。
（一）核心化学成分及作用
1.硅元素（14%~17.5%）：硅是高硅铸铁阳极的核心功能元素，其含量是决定阳极性能的关键阈值。当硅含量达到 14% 以上时，阳极在电解质环境中表面会迅速形成一层致密、连续的二氧化硅（SiO?）钝化膜，该膜层具有极强的化学稳定性，能有效隔绝电解质与铸铁基体接触，阻止阳极自身腐蚀。含量控制在 14%~17.5% 的区间，既保证了钝化膜的致密性，又避免了硅含量过高导致的材质脆化，确保阳极具备适宜的加工与施工性能。
2.铬元素（1%~5%）：铬是针对性改性元素，主要用于提升阳极的抗氯离子腐蚀能力。在海水、沿海盐渍土、化工含盐废水等含氯环境中，氯离子会穿透普通高硅铸铁的钝化膜，引发局部点蚀。添加铬元素后，阳极表面会形成铬硅复合钝化膜，大幅提升膜层的致密度与抗氯离子侵蚀能力，使含铬型阳极在高氯环境中的年消耗率降至 0.05~0.2kg/(A?年)，远低于普通型阳极。
3.碳、锰元素（碳 0.8%~1.05%，锰 0.6%~0.8%）：二者为工艺辅助元素。碳元素可改善铸铁熔体的流动性，提升铸造成型合格率，同时增强阳极的导电性能，保障电流稳定传输；锰元素能细化铸铁微观晶粒，弥补高硅铸铁本身脆性大的缺陷，提升阳极的韧性与耐磨性，减少运输、安装过程中的断裂损耗。
4.杂质元素（磷≤0.25%，硫≤0.1%）：磷、硫为生产过程中需严格控制的有害杂质。过量磷会降低阳极韧性，导致材质脆化、局部腐蚀加快；硫元素会形成硫化物夹杂，破坏钝化膜完整性，引发阳极穿孔失效。优质高硅铸铁阳极会将杂质含量控制在标准范围内，最大化保证材质纯度。
（二）微观组织结构与核心性能
高硅铸铁阳极的微观组织以铁素体基体 + 均匀分布的硅化物颗粒为主，辅以少量碳化物。这种组织结构赋予其三大核心性能：
1.优异的耐腐蚀性：在中性土壤、淡水、弱酸碱介质中，SiO?钝化膜长期稳定，阳极年消耗率≤0.5kg/(A?年)，正常工况下使用寿命可达 20~30 年，是普通钢铁阳极寿命的 10 倍以上。仅在 pH＞10 的强碱性环境中，钝化膜会被溶解破坏，需谨慎选用。
2.稳定的电化学性能：极化率低，工作电流密度适配范围广，土壤、淡水环境中为 5~10A/m²，海水环境可达 30~50A/m²，电流输出均匀无波动，能精准匹配不同规模的阴极保护需求。
3.良好的环境适应性：可在 - 40℃（严寒）至 80℃（高温）的温度区间内稳定运行，不受地域气候条件限制，适配内陆、沿海、极地等多种施工环境。
三、基础应用价值总结
高硅铸铁阳极的基础定义与核心性能，明确了其在阴极保护系统中的核心地位 ——惰性、长寿命、高性价比的电流输出载体。其化学成分与微观组织共同造就的耐蚀性、稳定性，使其成为应对复杂电解质环境的理想选择。无论是小型燃气管道的基础防腐，还是大型储罐群的长效保护，高硅铸铁阳极都能通过稳定的电流输出，保障被保护金属构件的电极电位达标，从根本上抑制电化学腐蚀的发生。掌握其基础定义与核心性能，是后续选型、施工与运维的重要前提。
