智能阴极保护测试桩安装技术与调试运维规范
随着物联网、大数据技术的快速发展，智能阴极保护测试桩逐步取代传统手动测试桩，广泛应用于长输管道、城市管网、大型储罐等阴极保护系统中。智能测试桩集成了数据采集、无线传输、异常预警等功能，能够实现保护电位、电流等参数的自动采集、远程传输和实时监测，大幅提升了阴极保护系统的监测效率和管理水平。与传统测试桩相比，智能测试桩的安装技术要求更高，不仅需要遵循常规安装规范，还需重点关注数据采集模块、无线传输单元的安装与调试，以及后期的运维管理。本文详细阐述智能阴极保护测试桩的安装技术、调试流程及运维规范，为智能测试桩的现场安装和后期管理提供全面的技术指导。
一、智能阴极保护测试桩的结构组成与核心功能
智能阴极保护测试桩主要由桩体、数据采集模块、无线传输单元（LoRa/4G/NB-IoT）、参比电极、测试电缆、接线端子、电源模块及防护装置组成。桩体采用玻璃钢、HDPE或不锈钢材质，具备耐腐蚀、防水、抗冲击等特性，内部预留安装数据采集模块、无线传输单元的空间；数据采集模块是核心部件，用于采集管道保护电位、电流、绝缘电阻等参数，具备数据存储、处理功能；无线传输单元用于将采集到的数据远程传输至监控平台，实现数据实时共享；参比电极用于提供稳定的基准电位，确保电位测量准确；电源模块采用太阳能供电或市电供电，为数据采集和无线传输提供稳定电源；防护装置用于保护内部电子元器件，防止进水、受潮、人为破坏。
智能测试桩的核心功能包括：自动采集保护电位（自然电位、通电电位、断电电位）、保护电流、绝缘电阻等参数，采集频率可根据需求设置；通过无线传输单元将数据远程传输至监控平台，支持电脑端、手机端查看数据；具备异常预警功能，当测试参数超出设定范围时，自动发出预警信号，提醒工作人员及时排查故障；具备数据存储功能，可存储至少1年的历史数据，便于数据追溯和分析；支持远程调试和参数设置，无需现场操作，提升维护效率。
二、智能阴极保护测试桩安装技术要点
（一）安装前期准备。智能测试桩的安装前期准备，除了常规的技术准备、材料设备准备、现场勘察与定位外，还需重点做好以下工作：一是完成监控平台的调试，确保监控平台能够正常接收、处理数据，设置好参数预警阈值（如保护电位预警范围为-0.85V～-1.20V）；二是对智能测试桩的电子元器件进行预调试，检查数据采集模块、无线传输单元、电源模块的性能，确保各部件工作正常；三是准备专用的安装工具，如调试电脑、串口线、信号测试仪等，用于现场调试。
材料设备准备方面，需严格按照设计要求采购智能测试桩及配套部件，确保数据采集模块的采集精度、无线传输单元的传输距离和稳定性符合要求；测试电缆需选用耐腐、耐温、抗干扰的铜芯屏蔽电缆，截面积不小于2.5mm²；参比电极选用长效铜/饱和硫酸铜参比电极，寿命不低于5年；电源模块根据安装环境选择，户外无市电供应的区域选用太阳能供电模块（配备太阳能板和蓄电池），有市电供应的区域选用市电供电模块，确保电源稳定。
现场勘察与定位时，除了遵循常规定位原则外，还需考虑无线传输信号的强度，选择信号良好、无遮挡的区域安装，避免高大建筑物、树木、山体等遮挡信号，影响数据传输。若安装区域信号较弱，需增设信号放大器，确保无线传输稳定。
（二）现场安装步骤。智能测试桩的现场安装流程与传统测试桩基本一致，包括基坑开挖、管道表面预处理、参比电极埋设、测试桩就位与固定、电缆连接、回填夯实、密封防护及标识设置，但在电缆连接、电子元器件安装等环节有特殊要求。
1. 基坑开挖与基础处理：与常规测试桩一致，基坑深度0.8～1.2米，直径0.6～0.8米，底部铺设细砂并夯实，若土壤地质条件较差，设置混凝土基础，确保桩体稳定。对于太阳能供电的智能测试桩，需在测试桩旁边预留太阳能板安装位置，太阳能板需朝向南方，倾斜角度与当地纬度一致，确保太阳能吸收效率。
2. 参比电极埋设：与常规测试桩一致，参比电极埋设在测试桩一侧0.5～1.5米处，与管道同深度，周围填充细砂和膨润土，确保与土壤充分接触，电位稳定。参比电极的电缆需接入数据采集模块的对应接口，做好密封和标识。

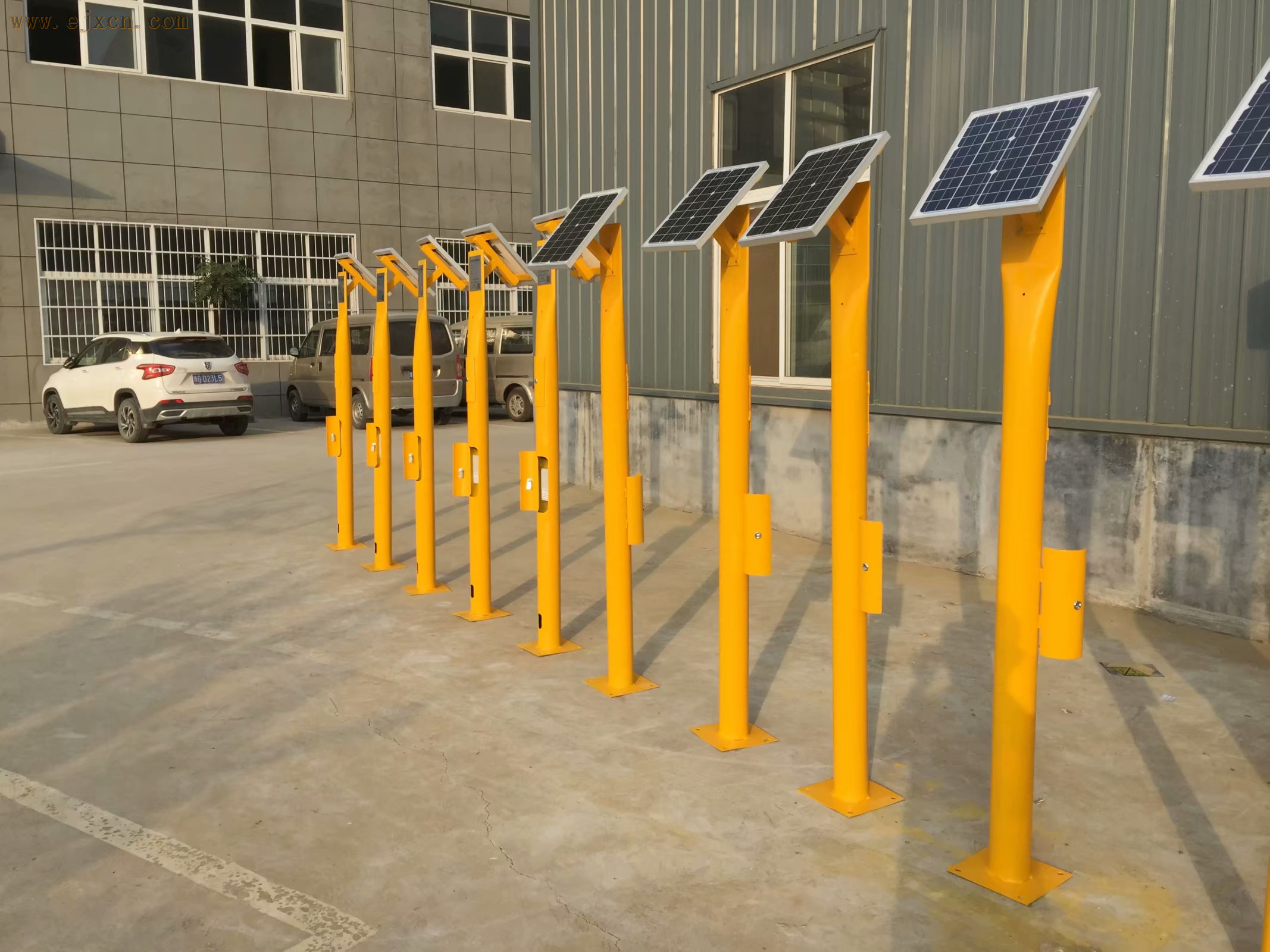

3. 测试桩就位与固定：将智能测试桩垂直放入基坑中心，调整垂直度，确保偏差不大于5mm/m，底部垫实，临时固定，然后将测试桩与混凝土基础（若有）固定牢固。对于太阳能供电的测试桩，同步安装太阳能板，固定在测试桩顶部或旁边的支架上，确保安装牢固，无松动。
4. 电缆连接：电缆连接分为测试电缆连接和电子元器件电缆连接。测试电缆连接与常规测试桩一致，将管道测试电缆、参比电极电缆接入测试桩内部的接线端子，做好密封和标识；电子元器件电缆连接需严格按照接线图操作，将数据采集模块、无线传输单元、电源模块、太阳能板（若有）的电缆对应连接，区分信号线、电源线、测试线，避免接错导致元器件损坏。接线时需拧紧端子，确保连接牢固，接触电阻不大于0.01Ω，同时做好电缆的整理和固定，避免电缆杂乱、拉扯。
5. 密封防护：智能测试桩的密封防护要求高于传统测试桩，需确保内部电子元器件不受雨水、潮气、泥土的影响。测试桩门盖、电缆接入部位、太阳能板接口等部位，采用防水等级不低于IP65的密封胶和防水接头，进行多层密封；桩体内部放置干燥剂，吸收潮气；数据采集模块、无线传输单元等元器件需进行防水封装，防止进水损坏。
6. 回填夯实与标识设置：与常规测试桩一致，回填土选用细土、素土，分层夯实，密实度不低于90%，地面做找坡处理；标识设置需清晰、醒目，标注桩号、构筑物名称、智能测试桩类型、管理单位、联系电话及无线传输信号标识，同时设置警示标识，防止人为破坏。
（三）安装注意事项。一是安装过程中，需轻拿轻放智能测试桩的电子元器件，避免碰撞、摔落，防止元器件损坏；二是电缆连接时，需切断电源，避免带电操作，防止触电和元器件损坏；三是太阳能板安装时，需确保无遮挡，朝向正确，接线牢固，避免接触不良影响供电；四是密封防护需严格按照要求操作，确保密封严密，防止雨水、潮气进入桩体内部；五是安装完成后，需对桩体进行清理，确保桩体表面干净，标识清晰。
三、智能阴极保护测试桩调试流程
智能测试桩安装完成后，需进行全面调试，确保各部件工作正常、数据采集准确、无线传输稳定，调试流程主要包括外观检查、电源调试、数据采集调试、无线传输调试及异常预警调试。
（一）外观检查。检查测试桩安装牢固、垂直，壳体完好，门盖关闭正常，密封严密；电缆连接整齐、牢固，无外露、破损；太阳能板安装牢固、朝向正确，无遮挡；标识清晰、完整，警示标识到位。
（二）电源调试。对于太阳能供电的测试桩，检查太阳能板与蓄电池的连接是否牢固，蓄电池的电量是否充足，测试电源模块的输出电压、电流是否稳定，确保能够为数据采集和无线传输提供稳定电源；对于市电供电的测试桩，检查市电接入是否正确，电源模块的输出是否稳定，有无漏电现象。
（三）数据采集调试。连接调试电脑与数据采集模块，通过串口线或无线方式读取采集数据，调试数据采集频率、采集精度，测量管道自然电位、保护电位、电流等参数，与便携式测试仪测量的数据进行对比，确保采集数据准确，误差在允许范围内（通常不大于±5mV）。同时，调试断电电位采集功能，确保能够准确采集切断保护电流后的真实极化电位，消除IR降影响。
（四）无线传输调试。检查无线传输单元的信号强度，确保信号强度满足传输要求（通常不低于-80dBm）；调试无线传输参数，确认采集仪端IP地址、端口号与服务器端一致（4G模式），或短信号码匹配（GSM模式）；测试数据传输稳定性，连续采集1～2小时数据，查看监控平台是否能够实时接收数据，无数据丢失、卡顿现象；调试数据存储功能，检查历史数据是否能够正常存储、查询。
（五）异常预警调试。在监控平台设置参数预警阈值，模拟异常情况（如保护电位超出-0.85V～-1.20V范围），检查测试桩是否能够自动发出预警信号，预警信号是否能够及时传输至监控平台，同时检查预警信息的准确性和及时性，确保工作人员能够及时收到预警，排查故障。
四、智能阴极保护测试桩运维规范
智能测试桩的运维管理是确保其长期稳定运行的关键，需建立完善的运维管理制度，定期进行巡检、维护和调试，具体规范如下：
（一）定期巡检。巡检周期根据安装环境确定，常规环境每季度巡检1次，腐蚀严重、环境复杂的区域每月巡检1次。巡检内容包括：桩体是否倾斜、破损、丢失、掩埋，及时扶正、修复、清理；太阳能板是否清洁、无遮挡，表面有无破损，接线是否牢固；测试桩门盖是否关闭牢固，密封是否良好，内部有无积水、杂物；电缆是否老化、破损，接线端子是否锈蚀、松动；无线传输信号是否稳定，数据采集是否正常。
（二）定期维护。每半年进行一次全面维护，内容包括：清理测试桩内部的杂物、积水，更换失效的干燥剂；检查接线端子，清理表面锈蚀，重新拧紧松动的端子；检查参比电极的性能，补充电解液（若有），若电极电位漂移超过±50mV，及时更换参比电极；检查电源模块，对于太阳能供电的测试桩，清理太阳能板表面的灰尘、杂物，检查蓄电池的性能，若蓄电池容量下降至额定容量的80%以下，及时更换；检查无线传输单元，调试传输参数，确保传输稳定。
（三）数据管理。建立智能测试桩数据台账，定期整理、分析采集到的数据，对比历史数据，识别电位、电流的异常波动，及时排查故障（如涂层破损、阳极失效、杂散电流干扰）；定期备份数据，防止数据丢失；根据数据分析结果，优化阴极保护系统参数，确保保护效果。
（四）故障处理。接到异常预警信号或巡检发现故障后，需及时组织工作人员赶赴现场排查故障，故障处理流程为：检查故障现象，判断故障原因（如电源故障、电缆故障、数据采集模块故障、无线传输故障）；采取针对性的处理措施，如修复破损的电缆、更换失效的电源模块、调试数据采集模块、增设信号放大器等；故障处理完成后，进行调试，确保测试桩恢复正常运行，并做好故障处理记录。
（五）长期存放与停用。若智能测试桩长期停用，需切断电源，清理桩体内部的电子元器件，做好密封防护，放置在干燥、通风的场地；重新启用时，需进行全面调试，检查各部件性能，确保正常运行后再投入使用。
综上所述，智能阴极保护测试桩的安装技术要求高、流程复杂，需严格遵循安装规范，重点把控电子元器件的安装与密封，做好调试工作；后期运维需建立完善的管理制度，定期巡检、维护，及时处理故障，确保智能测试桩能够长期稳定地发挥监测作用，为阴极保护系统的高效运行提供可靠的技术支持。
