智能型阴极保护测试桩集成了传感器、数据采集、无线通信、太阳能供电等技术，可实现电位、电流、电阻等参数的自动采集、远程传输与实时监控，是数字化阴极保护系统的核心组成部分。与普通测试桩相比，其安装涉及电气接线、设备调试、供电保障、数据防护等特殊工序，技术要求更高。本文从设备选型、安装流程、调试规范、安全防护四个维度，详细讲解智能型测试桩的安装方法，确保设备稳定运行、数据精准传输。
一、智能测试桩核心组成与安装难点
（一）核心组成

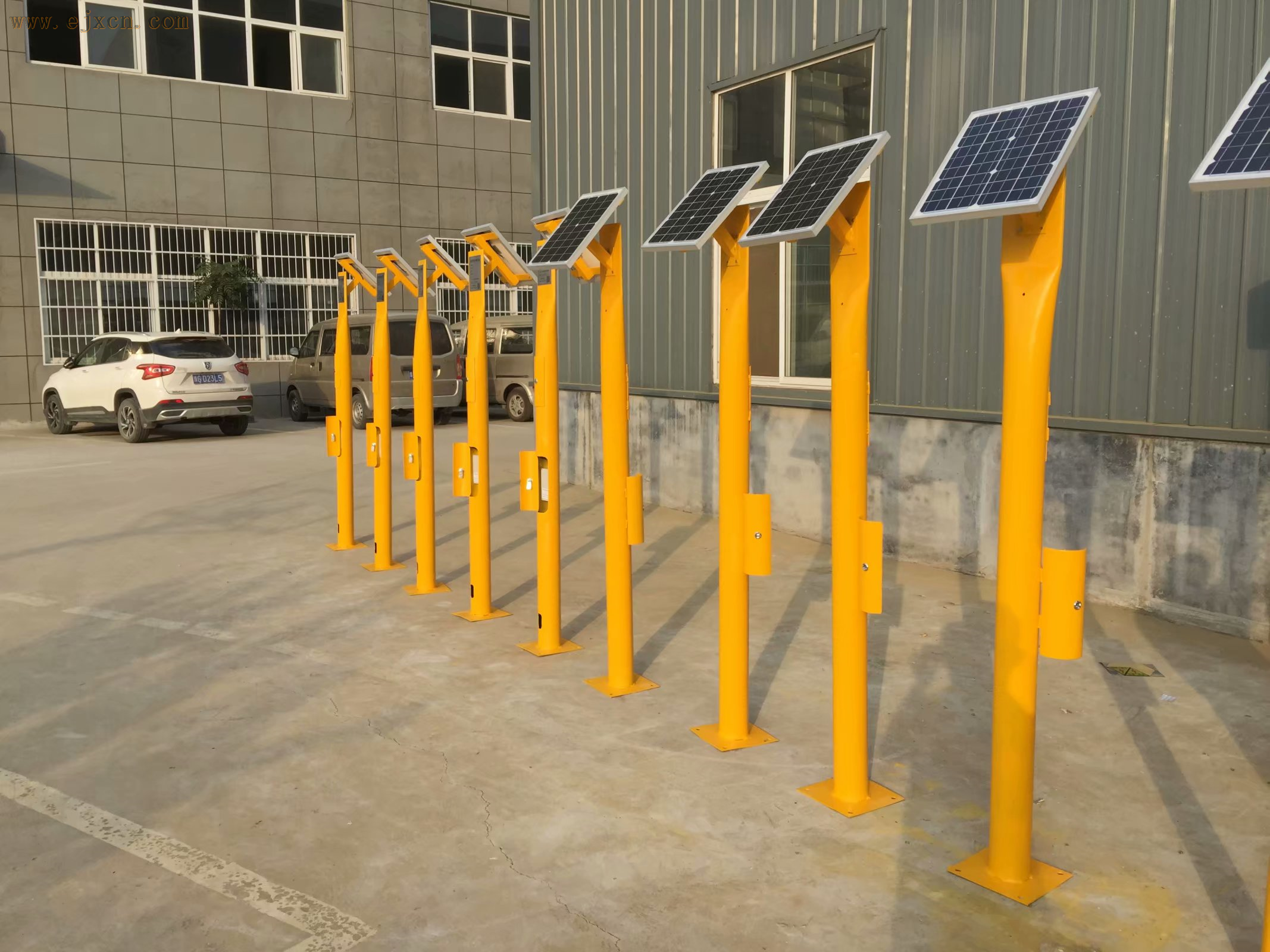

智能测试桩主要由桩体（不锈钢 / 防腐碳钢材质）、数据采集模块（ADC 采集卡）、传感器（电位传感器、电流传感器、温湿度传感器）、无线通信模块（4G/NB-IoT/5G）、太阳能供电系统（太阳能板、蓄电池、控制器）、接线端子、防水外壳、远程监控平台等组成。
（二）安装难点
1.电气接线复杂：需连接传感器、采集模块、通信模块、供电系统，接线错误会导致设备损坏或数据异常；
2.供电保障难度大：远离市电区域的测试桩需依赖太阳能供电，需确保太阳能板角度、蓄电池容量适配现场光照条件；
3.数据防护要求高：需防止数据丢失、篡改，确保通信稳定、数据精准；
4.防水防潮要求严：户外环境潮湿、易积水，需做好设备防水密封，防止传感器、模块损坏。
二、核心安装流程与技术要点
（一）设备选型与预装
1.设备选型：根据现场环境（光照条件、通信信号、供电需求）选择适配的智能测试桩；① 太阳能板：根据当地年平均光照量选择功率（20-80W），确保阴雨天蓄电池可供电 7-10 天；② 蓄电池：选用免维护铅酸电池或锂电池，容量 38-100Ah，匹配太阳能板功率；③ 通信模块：根据现场信号强度选择 4G/NB-IoT 模块，信号弱区域选择 5G 模块或卫星通信模块；④ 传感器：电位传感器精度≥±1mV，电流传感器量程 0-10A，温湿度传感器量程 - 40℃~85℃，确保测量数据精准；⑤ 桩体材质：户外恶劣环境选用 304 不锈钢材质，化工、高腐蚀区域选用 316L 不锈钢，避免腐蚀损坏。
2.设备预装：安装前在实验室完成设备预装与调试，将数据采集模块、通信模块、传感器固定在桩体内部支架上，连接线路并通电测试，确认数据采集、传输正常；将太阳能板固定在桩体顶部支架上，调整角度（与水平面夹角 30°-45°，朝向南方），确保光照采集效率；蓄电池安装在桩体底部防水舱内，做好固定与绝缘处理，避免晃动、短路。
（二）基坑开挖与基座浇筑
1.基坑优化：智能测试桩因内置设备多、重量大，基坑尺寸扩大至 1.0m×1.0m×1.2m，确保基座稳定性；若为地下水位高区域，基坑深度加深至 1.5m，底部铺设 15cm 厚碎石垫层 + 5cm 厚细砂垫层，做好防渗处理。
2.基座浇筑：采用 C25 混凝土浇筑，厚度 40-50cm，预埋 75mm 电缆穿线管（2 根，分别用于信号电缆与供电电缆）和接地扁钢（镀锌扁钢，规格 40mm×4mm）；在基座中央预留桩体固定孔（孔径略大于桩体底部直径，深度 30cm），浇筑时用水平仪校准，确保基座水平，偏差≤1mm。
3.养护处理：混凝土浇筑后覆盖保湿膜养护 10-14 天，待强度达到设计值的 80% 以上，在基座表面铺设防水卷材，防止地下水渗透至桩体底部防水舱。
（三）电缆敷设与接线规范
1.电缆选型与敷设：① 信号电缆：选用 4mm² 铜芯屏蔽电缆，用于连接传感器与被保护设备，屏蔽层接地（接地电阻≤4Ω），减少杂散电流干扰；② 供电电缆：选用 6mm² 铜芯防腐电缆，用于连接太阳能板与蓄电池、控制器；③ 敷设要求：电缆穿入预埋穿线管，穿入过程中避免弯折、磨损，地面部分电缆穿 PE 管保护，预留 1.5m 余量，盘绕在桩体内部支架上，便于后期检修；穿越地下管线、交通干线时，穿镀锌钢管保护，接口处用防水密封胶密封。
2.接线规范：① 传感器接线：电位传感器一端连接被保护设备测试点，另一端连接数据采集模块，接线端子做好编号，避免接反；电流传感器串联在阴极保护电流回路中，确保电流采集精准；温湿度传感器固定在桩体内部，远离阳光直射与积水区域；② 供电系统接线：太阳能板正极接控制器正极，负极接控制器负极，蓄电池正极接控制器蓄电池正极，负极接控制器蓄电池负极，接线时做好绝缘防护，严禁正负极接反，防止设备损坏；③ 通信模块接线：将通信模块与数据采集模块、控制器连接，插入 SIM 卡（确保流量充足），调试通信信号，确保数据可正常上传至远程监控平台。
3.防水密封：所有接线端子用绝缘胶带缠绕≥5 层，涂抹防水密封胶，套入防水接线盒；桩体底部防水舱盖用密封胶密封，电缆穿线管与桩体接口处采用专用密封套，填充密封胶，彻底防止雨水、地下水渗入，确保设备干燥。
（四）桩体安装与固定
1.桩体就位：将预装完成的智能测试桩缓慢放入基座固定孔，调整桩体垂直（垂直度偏差≤1%），桩顶高出地面 20-30cm，便于太阳能板采集光照、通信天线接收信号；
2.固定处理：在桩体与基座间隙内填充水泥砂浆，夯实后确保桩体牢固，无晃动；若为松软土层或山地区域，在桩体底部焊接法兰，用膨胀螺栓与基座固定，增强稳定性；
3.外部防护：在桩体表面喷涂防腐涂层（若为不锈钢材质可省略），安装防护栏，避免人为碰撞、损坏；太阳能板安装在无遮挡区域，确保每天光照时间≥4 小时，通信天线固定在桩体顶部，无遮挡、信号良好。
（五）系统调试与数据校准
1.通电调试：接通太阳能供电系统，检查控制器显示是否正常，蓄电池充电状态是否良好；启动数据采集模块，测试传感器采集精度，用万用表核对电位、电流测量数据，与现场手动测量数据对比，误差≤±2mV，确保采集精准。
2.通信调试：通过远程监控平台查看数据传输情况，确认电位、电流、温湿度等参数实时上传，无数据丢失、延迟；测试远程控制功能，可通过平台远程重启设备、调整采集频率（常规采集频率 1 次 / 小时，特殊区域可调整为 1 次 / 30 分钟）。
3.数据校准：与现场参比电极手动测量数据对比，校准电位传感器；调整电流传感器量程，确保覆盖阴极保护系统实际电流范围；校准完成后，记录校准数据，形成调试报告。
三、验收标准与安全要点
（一）验收标准
1.外观验收：测试桩垂直、牢固，无变形、锈蚀；太阳能板、通信天线安装规范，无遮挡；桩体标识清晰，标注设备编号、采集参数、运维电话、通信模块型号；
2.电气验收：电缆连接牢固，绝缘电阻≥15MΩ，无短路、虚接；接地电阻≤5Ω，屏蔽层接地良好；供电系统运行正常，蓄电池充电稳定，太阳能板光照采集正常；
3.功能验收：数据采集精准，误差≤±2mV；远程传输稳定，无数据丢失、延迟；远程控制功能正常，可实现设备重启、采集频率调整；传感器运行正常，无故障报警；
4.防水验收：桩体防水舱、接线盒、电缆接口密封严密，无进水、渗水；地下水位高区域，基座无积水，设备运行正常。
（二）安全要点
1.电气接线与调试必须断电操作，严禁带电触摸接线端子、传感器、通信模块，防止触电；接线时核对正负极，避免接反损坏设备；
2.太阳能板安装时，避免高空坠落，操作人员系好安全带；安装完成后，检查太阳能板固定情况，防止大风天气脱落；
3.蓄电池安装时，做好绝缘防护，避免短路、漏液；废旧蓄电池需按环保要求妥善处理，严禁随意丢弃；
4.调试过程中，避免触碰传感器探头，防止损坏探头影响测量精度；远程监控平台设置权限管理，防止数据篡改、泄露。
四、运维与故障处理
1.日常运维：每 1 个月检查一次太阳能板清洁度，清除灰尘、杂物，确保光照采集效率；每 3 个月检查蓄电池状态，测试续航能力，若续航不足，及时更换；每 6 个月校准一次传感器，确保测量精准；定期查看远程平台数据，若出现数据异常，及时排查故障。
2.常见故障处理：① 数据无法上传：检查通信模块 SIM 卡流量、信号强度，重新插拔 SIM 卡，或调整通信天线位置；② 采集数据异常：检查传感器接线、探头，校准传感器，若传感器损坏，及时更换；③ 供电故障：检查太阳能板、控制器、蓄电池，若太阳能板损坏，更换太阳能板；若蓄电池续航不足，更换蓄电池；④ 设备进水：立即断电，打开防水舱，清理积水，烘干设备，检查接线与模块，修复后重新密封。
第四篇：高腐蚀环境阴极保护测试桩安装方法（化工 / 盐碱场景篇）
高腐蚀环境（化工园区、盐碱地、沿海区域）土壤中含有大量氯离子、硫酸根离子、酸碱盐等腐蚀介质，空气中也存在腐蚀性气体，常规测试桩安装易出现桩体腐蚀、电缆老化、接线端子失效、传感器损坏等问题，导致监测数据失真、设备寿命缩短。本文结合高腐蚀环境特性，从材质升级、防腐强化、安装优化、防护升级四个维度，详细讲解该场景下阴极保护测试桩的安装方法，确保设备在强腐蚀环境中稳定运行 10 年以上。
一、高腐蚀环境核心特性与安装痛点
1.核心腐蚀特性：① 土壤腐蚀：氯离子、硫酸根离子会加速金属桩体、电缆外皮、接线端子的腐蚀，导致桩体开裂、电缆破损、端子氧化；② 大气腐蚀：化工区域的腐蚀性气体（如硫化氢、氯气）、沿海区域的盐雾，会腐蚀桩体表面与外露设备，导致设备失效；③ 电化学腐蚀：腐蚀介质会引发电化学反应，加速阳极腐蚀，干扰电位测量，导致数据失真。
2.安装痛点：常规测试桩材质（普通碳钢、PVC）耐腐蚀性差，易损坏；电缆防护不足，易老化破损；接线端子密封不严，腐蚀介质渗入导致短路；传感器探头易被腐蚀，测量精度下降。
二、核心安装优化方法
（一）材质升级：从源头提升耐腐蚀性
1.桩体材质：选用 316L 不锈钢材质（化工强腐蚀区域）或玻璃钢材质（盐碱地、沿海区域），316L 不锈钢耐氯离子、耐酸碱性能优异，玻璃钢材质耐腐蚀、重量轻、绝缘性好，避免金属桩体电化学腐蚀；桩体厚度≥5mm，增强结构强度，延长使用寿命。
2.配套组件材质：① 接线端子：选用防腐铜合金端子，表面镀镍处理，增强耐腐蚀性，避免氧化失效；② 电缆：选用氟塑料绝缘 + 聚氯乙烯护套铠装防腐电缆，耐温 - 40℃~125℃，耐酸碱、耐氯离子腐蚀，线径≥6mm²，增强抗腐蚀、抗机械损伤能力；③ 传感器：选用防腐型传感器，探头采用钛合金材质，表面喷涂防腐涂层，避免腐蚀介质损坏探头；④ 防水接线盒：选用耐腐蚀、密封性能好的聚四氟乙烯材质，防止腐蚀介质渗入。
3.参比电极：选用长效防腐型饱和硫酸铜参比电极，电极外壳采用玻璃钢材质，内部填充防腐电解液，延长使用寿命，确保电位测量精准。
（二）防腐强化：全流程做好防腐防护
1.桩体防腐处理：① 不锈钢桩体：表面进行钝化处理，喷涂氟碳防腐涂层，涂层厚度≥300μm，形成双层防腐屏障，阻止腐蚀介质接触桩体；② 玻璃钢桩体：表面涂刷防腐胶衣，增强耐腐蚀性，避免紫外线照射导致老化。
2.电缆防腐防护：① 井下 / 地下电缆：穿 UPVC 防腐管保护，管道内壁涂防腐漆，接口处用防腐密封胶密封；② 地面电缆：穿镀锌钢管（内壁涂防腐漆），钢管深埋至冻土层以下，避免腐蚀介质侵蚀；③ 电缆接头：采用防腐专用接线盒，盒内填充防腐密封胶，外部包裹防腐胶带，双重防护防腐蚀。
3.基座与回填防腐：① 基座浇筑：采用防腐混凝土（添加防腐剂），避免混凝土被腐蚀介质侵蚀，导致基座开裂；② 回填材料：选用中性细砂（pH 值 6.5-7.5），避免使用酸性、碱性回填土；回填时在基坑底部铺设 10cm 厚防腐土工布，防止腐蚀介质向上渗透；③ 井口密封：用防腐黏土 + 防腐密封胶混合回填至井口，彻底密封，防止腐蚀介质、雨水渗入。
（三）安装流程优化：适配高腐蚀环境
1.基坑开挖与处理：基坑尺寸 1.0m×1.0m×1.2m，开挖过程中避免破坏周边腐蚀介质管道；若为化工区域，基坑底部铺设 20cm 厚防腐垫层（细砂 + 防腐剂），夯实后增强防渗、防腐能力；开挖完成后，用清水冲洗基坑，去除表面腐蚀介质。
2.基座浇筑与预埋：采用 C25 防腐混凝土浇筑基座，厚度 40cm，预埋 75mm 防腐穿线管（UPVC 材质）和镀锌接地扁钢（表面涂防腐漆）；接地扁钢与测试桩接地端子连接，接地电阻≤4Ω，若接地电阻不达标，添加防腐型降阻剂，避免降阻剂被腐蚀失效。
3.桩体安装与固定：① 不锈钢桩体：底部焊接法兰，用防腐螺栓与基座固定，法兰接口处涂抹防腐密封胶，防止腐蚀介质渗入；② 玻璃钢桩体：采用嵌入式固定，桩体底部插入基座固定孔，间隙内填充防腐水泥砂浆，夯实后确保牢固；③ 桩体高度：桩顶高出地面 30cm，避免地面腐蚀介质浸泡桩体底部。
4.接线与密封：① 接线时，接线端子涂抹防腐油脂，增强耐腐蚀性，接线完成后用绝缘胶带 + 防腐胶带双重缠绕，再涂抹防水防腐密封胶；② 传感器探头安装在桩体内部，远离腐蚀介质聚集区域，探头连接线穿防腐管保护；③ 智能测试桩的防水舱内放置干燥剂，防止潮湿导致设备腐蚀。
（四）外部防护升级：减少腐蚀介质影响
1.区域隔离：在测试桩周围设置防腐围挡，与化工生产区域、盐碱地积水区域隔离，避免腐蚀介质直接接触测试桩；围挡采用玻璃钢材质，表面涂刷防腐涂层。
2.防盐雾 / 防腐蚀气体措施：沿海盐雾区域，在测试桩顶部安装防雨帽，避免盐雾附着在桩体表面；化工区域，在测试桩周围设置通风装置，减少腐蚀性气体聚集；智能测试桩的通信天线、太阳能板表面定期清洁，涂抹防腐涂层，防止腐蚀。
3.标识防护：标识牌采用防腐金属材质，表面镀防腐层，标注测试桩编号、防腐等级、运维电话，避免标识被腐蚀模糊。
三、验收与运维要点
（一）验收重点
1.材质与防腐验收：桩体、配套组件材质符合设计要求，防腐涂层完好，无破损、开裂；电缆、接线端子、传感器防腐处理到位；
2.电气验收：电缆连接牢固，绝缘电阻≥15MΩ，接地电阻≤4Ω；传感器测量精准，误差≤±2mV；
3.防水防腐验收：接线盒、电缆接口、井口密封严密，无腐蚀介质渗入；基座无开裂、腐蚀，回填材料符合防腐要求；
4.功能验收：测试桩测量、监测功能正常，智能测试桩数据传输稳定，无故障报警。
（二）运维要点
1.定期防腐检查：每 3 个月检查一次桩体防腐涂层、电缆外皮、接线端子，若发现涂层破损、电缆老化、端子氧化，及时修复或更换；每 6 个月对桩体、传感器进行一次防腐补涂，延长使用寿命；
2.参数监测：每 1 个月检测一次土壤腐蚀介质浓度、测试桩接地电阻、测量数据，若发现参数异常，及时调整防腐措施或校准传感器；
3.清洁维护：每月清洁一次测试桩表面、太阳能板、通信天线，去除腐蚀介质、灰尘，确保设备正常运行；
4.应急处理：若发现桩体腐蚀开裂、电缆破损，立即停止使用，更换损坏部件，重新做好防腐处理；若传感器被腐蚀，及时更换防腐型传感器，确保测量精准。
