石油柔性管线及铰接管线试验台融合高压多介质模拟、柔性变形协同加载、铰接连接可靠性测试、全参数智能采集等核心技术，实现对柔性管线与铰接管线的全方位、高保真验证，为石油化工企业、油气装备供应商、科研院所提供高压适配、多工况模拟、数据精准的专业解决方案。

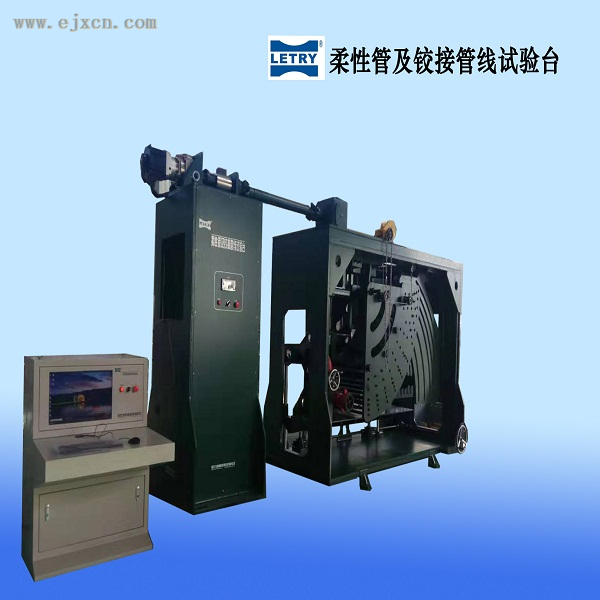

该试验系统由柔性管线及铰接管线试验台、测量控制系统控制柜、环境试验箱、液压站等部分组成。主机部分是在伺服电机动力作用下实现柔性管线弯曲和回弹变直的循环试验及铰接管线的动态范围转动试验。
根据试验条件的不同可进行以下试验：
1、柔性管线的弯曲柔性试验；
2、铰接管线的动态范围转动试验；
3、在设定环境温度和压力条件下的复合试验。
4、弯曲曲率半径可按实验条件进行调整。
主要技术指标及参数：
|
序号
|
项目
|
指 标
|
|
1
|
zui大试验扭矩
|
2000N.m
|
|
2
|
扭矩测量精度
|
±1%
|
|
3
|
角度传感器量程
|
±45°
|
|
4
|
转动角度范围
|
±45°
|
|
5
|
速度范围
|
10mm/min～1000mm/min，连续可调
|
|
6
|
控制器采集速率
|
所有通道均以1kHz速率进行同步反馈采集；
|
|
7
|
温度试验箱
|
温度范围
|
-60℃～180℃
|
|
内部空间
|
长×宽×高=4000mm×3000mm×3000mm
|
|
8
|
油管试验内压
|
|
|
9
|
压力传感器
|
量程：200MPa、接口M20×1.5
|
|
10
|
弯曲模板弯曲半径
|
900mm、1000mm、1100 mm、1150mm、1200mm、1250mm
|
|
11
|
适用柔性管线尺寸范围
|
内径：2in～4in（50.8mm～101.6mm）
|
|
12
|
适用铰接管线尺寸范围
|
内径：1in～4in（25.4mm～101.6mm）
|
（注：根据配置不同，价格上下浮动。）
-
