该设备融合电液伺服双闭环控制技术、拉扭载荷同步加载技术与高精度疲劳循环控制算法，通过独立的轴向与扭转驱动系统，实现拉扭载荷的同步或异步加载。轴向采用电液伺服作动器提供精准拉压载荷，扭转系统通过伺服电机、减速机构输出稳定扭矩，两者经闭环控制系统实时调节，可精准模拟正弦波、三角波、方波及自定义波形的拉扭复合载荷，同步采集载荷、扭矩、位移、转角、循环次数等数据，通过核心算法计算材料疲劳寿命、刚度衰减、塑性变形等关键指标，完美还原构件在实际工作中的复杂受力状态。

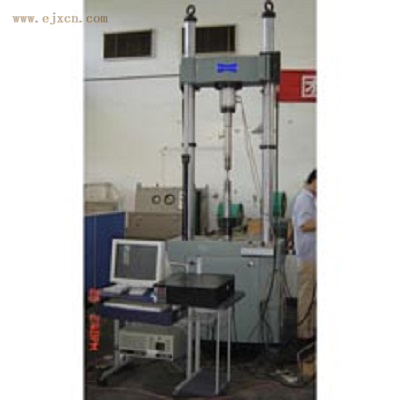

微机控制电液伺服拉扭疲劳试验系统，主要用于测定金属材料及其构件在正弦波、三角波、方波、梯形波、斜波、程序块波谱状态下进行：拉压扭复合疲劳；单纯的扭转疲劳试验；拉压扭复合疲劳作用下材料的断裂韧性试验；拉压扭复合疲劳作用下材料的疲劳裂纹扩展试验；单调的低周疲劳试验；高周疲劳试验；三点弯曲疲劳试验；CT试验、CCT疲劳试验。
一、主要技术指标
|
|
PLN-20
|
PLN-50
|
PLN-100
|
PLN-200
|
PLN-500
|
PLN-1000
|
PLN-2000
|
|
最大动负荷（kN）
|
10、20
|
30、50
|
100
|
200
|
500
|
1000
|
2000
|
|
最大动扭矩（Nm）
|
±50;±100;±200;±500;±750;±1000;±1500; ±2000
|
|
最大振幅角
|
±45°
|
|
静负荷误差
|
±1%R.O.或±0.5%F.S.
|
|
试验频率
|
0.001—20（Hz）
|
|
试验波形
|
正弦波、三角波、矩形波、斜波、程序块波、随机波
|
|
主机重量
|
860kg
|
1350kg
|
1550kg
|
1860kg
|
2080kg
|
4080kg
|
7100kg
|
|
液压源
|
10l/min、30l/min、63l/min、160l/min、200l/min选配
|
二、产品特征：
1、极其坚固的结构 -无中间螺纹接头或压缩关节的运用和负载传送到横梁，直接在测试。
2、平滑，镀铬列 - 306使用两个平稳，镀铬列，使用寿命长，易于横梁位置的变化。
3、配件 -选择从夹具，夹具，引伸，更大的电源供应器及各种传感器的各种力量评级。
4、安全外壳 -安全外壳可以安装试验区周围期间保护经营者的破坏测试。
5、简化维修 -在整个负载列车是包含在基地大会，并为方便安排简化维护。
（注：根据配置不同，价格上下浮动。）
-
