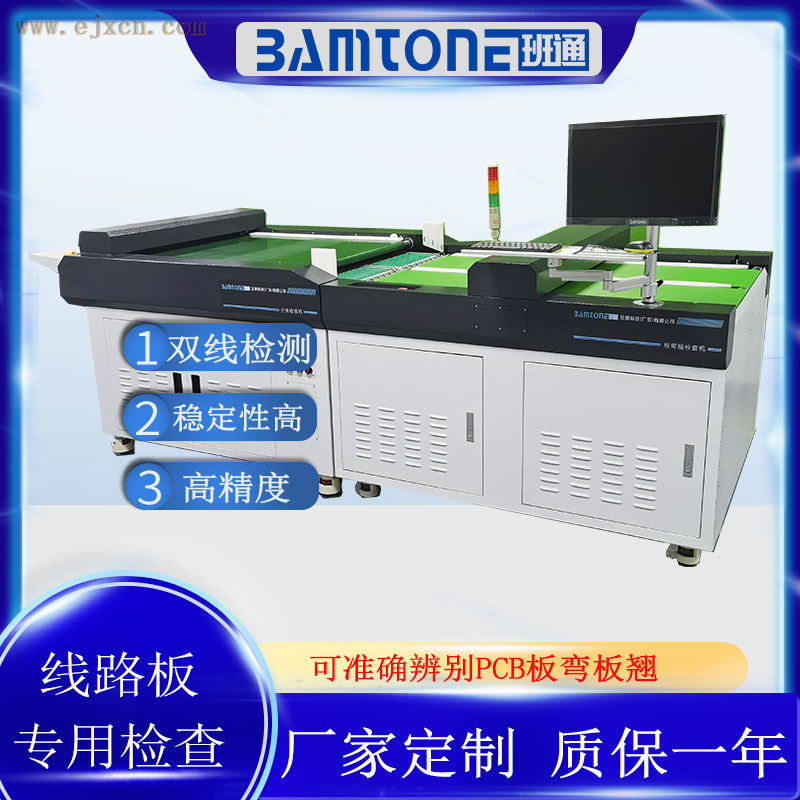

1. 产品简介：
PCB 板弯板翘检测机的基本原理主要是利用非接触式影像测量技术，通过一对高精度位移传感器，包括接收装置和发射装置。当覆铜板或 PCB 板经过这对位移传感器时，有板的地方将会阻挡发射装置发射的信号，从而在接收装置上无法响应相应位置的信号。通过位置的信息可以得到 PCB 板的板厚曲线图，通过特定软件算法和翘曲度定义，计算出板翘曲度，并与设定判断条件得出 OK 和 NG 板。
2、产品功能：
1) 符合IPC TM-650 板弯板翘检测方法。
2) 选配自动高速投板机，自动进行上料投板。
3) 测试结果自动判定，选配分类收板机，OK /NG板分类收板。
4) 可以和验孔机，板弯翘整平机进行连线运行。
5) 可以根据IPC要求0.75%判定，或者根据客户要求或者工厂要求进行自行设置判定标准。
6) 测试数据自动保存，并输出EXCLE文档保存。
7) 配置2mm/4mm标准板，可以进行校准验证。
8) 测试型号档案自动保存。
9) 实时显示产品翘曲图示和合格判定，直观方便。
3、应用范围：
PCB 板弯板翘检查机用于 PCB 成品板或覆铜板板弯板翘检测，并根据检测结果自动作出 OK/NG 判断并进行分选的仪器，可以选配分类收板机进行 OK/NG 分类，可以选配高速投板机进行自动放板。
弓曲最大百分率=弓曲最大垂直位移（D）／最大垂直位移所在边长度（L）× 100％
扭曲最大百分率=扭曲最大垂直位移（D）／被测试样板对角线长度(L)× 100％
以上可参照IPC 检测标准。
4、产品特点：
1) 采用高精度的 CCD 激光传感器，可准确辨别 PCB 板弯板翘，稳定性高。
2) 自由设定板的尺寸信息及板弯板翘公差，数组无限制。
3) 采用在线检测方式，易与工艺流程中的其它设备搭配使用，通用性强。
4) 根据设计标准可自动判别 OK/NG。
5) 搭配自动收板平台，可进行自动分类收板，提高检测效率。
6) 能同时使用并保存缺陷信息数据并通过电脑软件分析 PCB 的品质状况，改善工艺制程；
7) 仪器操作简单，易维护。
8) 可以根据客户需求进行定制不同宽度的设备，如加宽，不同尺寸双通道等。
9) 双通道同时运行，可以同时检测两个型号，或者两个通道检测一个型号，增加检测产能。
5、技术指标和参数
|
项 目
|
设备主要参数
|
|
设备功能
|
通过激光位移传感器,扫描 PCB 板的弯翘情况、依据IPC 检测标准 0.75%判断分类 OK,NG，或者自行定义判定标准。
|
|
设备尺寸
|
不含分类收板机：L1550mm x W1366mm x 1074mm(不含三色灯塔及显示器)
含分类收板机：3510mm x W1366mm x 1074mm(不含三色灯塔及显示器)
|
|
检测通道
|
双通道同时运行可以检测同一个型号，也可以两个型号同时进行检验。
|
|
设备重量
|
约 1230KG(板翘机397KG，投板机350KG和类收板机484KG)
|
|
使用电源
|
单相电 AC220V+PE/50HZ/2.5KW
|
|
检测板子尺寸范围
|
MIN:50mm*80mm MAX:W380mm*L550mm
|
|
可测量板厚
|
0.5-8mm
|
|
检测范围
|
0.3-8mm 弯翘范围可检出
|
|
测量精度
|
±0.1mm 注：以标准板认证精度为准
|
|
重复精度
|
±0.1mm 注：标准板重复扫描 10次、查看重复精度
|
|
检测速度
|
通过软件，控制伺服电机控制速度
一档6.5M/min， 二档10M/min ，三档12.5M/min，四档15M/min。
|
|
放板间距
|
一档（6.5m/min）：间距≥50mm，二档（10m/min）：间距≥80mm
三档（12.5M/min）：间距≥90mm，建议使用速度
四档（15m/min）：间距≥100mm
|
|
镭射探头
|
COMS 激光扫描
|
|
气耗量
|
≤300L/min
|
|
气压
|
0.6Mpa
|
|
报表输出
|
Excel 导出
|
|
收料升降平台负重
|
堆料在100KG以内，平台能正常升降
|
|
收板最大高度
|
堆料高度在300mm以内，平台能正常升降
|
|
电脑配置
|
定制版工业控制电脑，显示器22寸。
|
|
机器外壳
|
采用钣金外壳并喷粉
|
|
检测平台
|
采用铝合金车床加工，并进行阳极氧化处理。
|
|
被测板要求
|
1、表面清洁，无明显异物、影响扫描及测量；
2、被测板必须干净无粉尘；
|
|
操作环境
|
温度：15 ℃～40 ℃；湿度：40%-70%；环境中不含酸碱气体；环境要求：干燥，不含酸性/碱性液体（防止设备被腐蚀）；精密测量仪器、请存放在无振动车间内最佳；
|
