品牌：

鹤壁博达

型号：

VLG

矿用机械设备VLG型锥流量计提供井下安装，品质好产品机械出厂包邮到家，只要你一个订单一声令下，这边都给你安排好，交给我，负责机械设备到矿上及安装全程指导，含详细说明书发货！鹤壁博达188机械厂3927杨娜9865

一、工作原理

1.LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理，经过推导和单位换算，其流量基本方程式如下：

(1)qm = ………………………（1）

(2)qm: 流体的质量流量［kg / h］

(3)C: 流出系数［经过流量标定或抽样标定、几何尺寸检查即可知］

(4)ε：可膨胀性系数［对液体ε＝1］

(5)β：径比［＝d / D ］.d：节流件工作条件下的等效流通直径。

(6)D：仪表测量管工作条件下的内径［mm］

(7)ΔР：节流件上、下游取压口处产生的差压［kpa］

(8)ρ ：仪表安装处上游侧工作条件下流体的密度［kg / m ］

(9)在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。

二、结构形式与主要技术参数

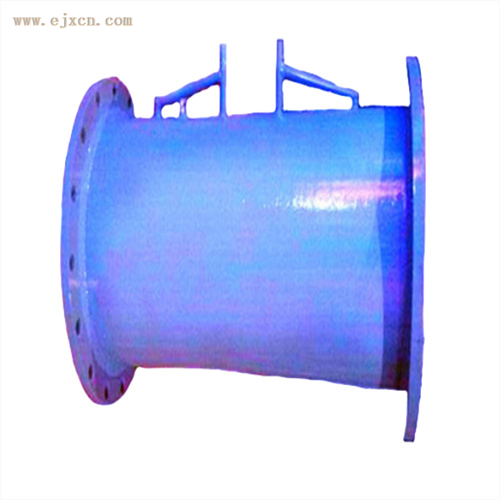

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。

技术参数

(1)a 公称通径: DN=40mm～2000mm

(2)b 公称压力：PN ≤20Mpa

(3)c 流量不确定度：实流标定：±0.5％；±1％干式标定：±1％；±1.5％

(4)d 重复性：±0.2％；±0.5％

(5)e 安装仪表处的短直管段长度：上游0.5～2D，下游0～1D

矿用机械设备VLG型锥流量计提供井下安装，给生活加点甜，新款煤矿机械设备来啦！你真的不能错过。用可爱的表情和亲切的语言，像在与朋友聊天一样，轻松表达商品功能效率！
