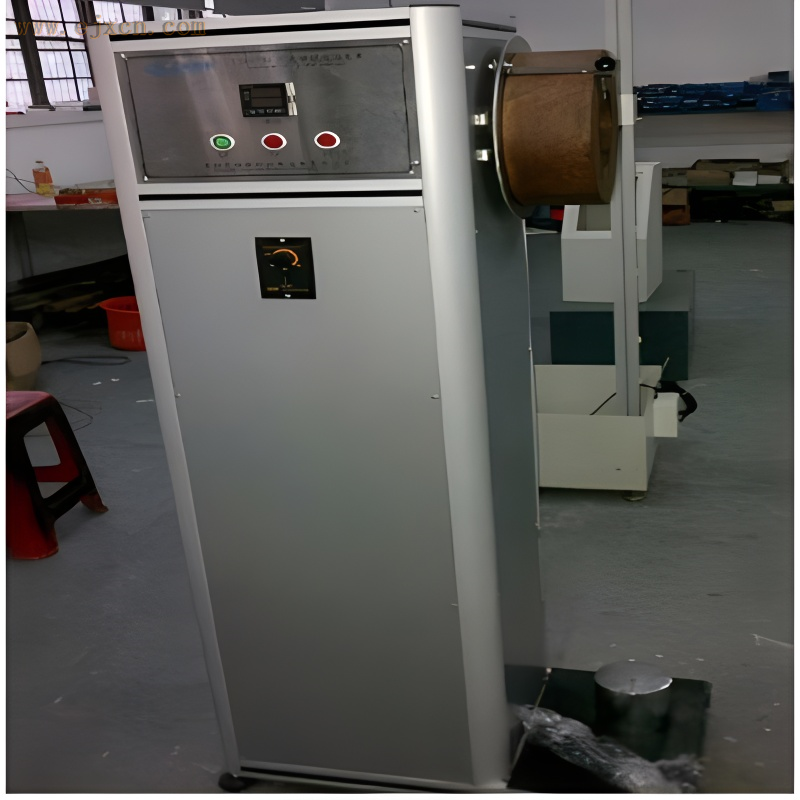

HZ-D07灯串软管缠绕试验装置灯串柔绳缠绕试验装置

一、设备概述：

汇中仪器灯串柔绳缠绕试验装置满足IEC60598-2-20：2002、GB7000.9-2008标准第6.14章节试验要求及图3,IEC60598-2-21-2014中21.7.5及图1要求制作而成；此装置主要考核密封灯串是否具备有足够的机械强度。

二、主要技术参数：

刚性灯串的合格性用以下所列的每一个试验轮流反复45次来检验：

a ）60N的拉力非猛然地施加于管子的端部，历时1min。

b ）0.15N·m扭矩,以最不利的方向(有疑问时有选择地)非猛然地施加于管子的端部,历时1min.（需扭力设备配合使用）

软性灯串的合格性在由经过以上的a和b试验后，接着采用本装置进行以下的附加的试验来检验。

试验：施60N的拉力，把软管绕成直径为250mm的圆柱上，缠绕次数和试验的环境温度按以下规定：

—IP20的灯串 25℃±5℃ 10次

—IP20以上的灯串 25℃±5℃ 10次

接着－15℃±5℃ 10次

设备材质：成型铝材质；

圆木直径：Ø250mm；

砝码：60N，1个；

试验方式：电动；

试验次数：1-99999次可预置。

密封灯串测试筒柔绳试验装置灯串软管缠绕试验装置密封灯串负载及密封性能试验机

一．概述：用于密封灯串的软管在负载60N载荷时的承载力及密封性能。

二．符合标准：符合GB 7000.9-2008及IEC60598-2-20中20.7.13,IEC60598-2-21-2014中21.7.5及图1之要求。

三．基本结构：由高1.6米的铝型材支架和一套机械装置构成，机械装置为直径250的木桶固定在设备上部,IEC60598-2-21-2014中21.7.5及图1圆木直径150mm，软管固定在木桶内圈，由转轴手柄定位，配置施力60N砝码和计时秒表。

四．主要参数：

1.计时：秒表每次1min;

2.计数：试验10-45次；

3.施力：60N;

五．主要配置：

1.304不锈钢夹具1套；

2.镀铬60N砝码1个；

3.电泳铝合金框架1个；

4.计数秒表1个；

5.测试直径250mm木桶一个；

6.固定装置1套；

7.塑钢转动手柄1个；
