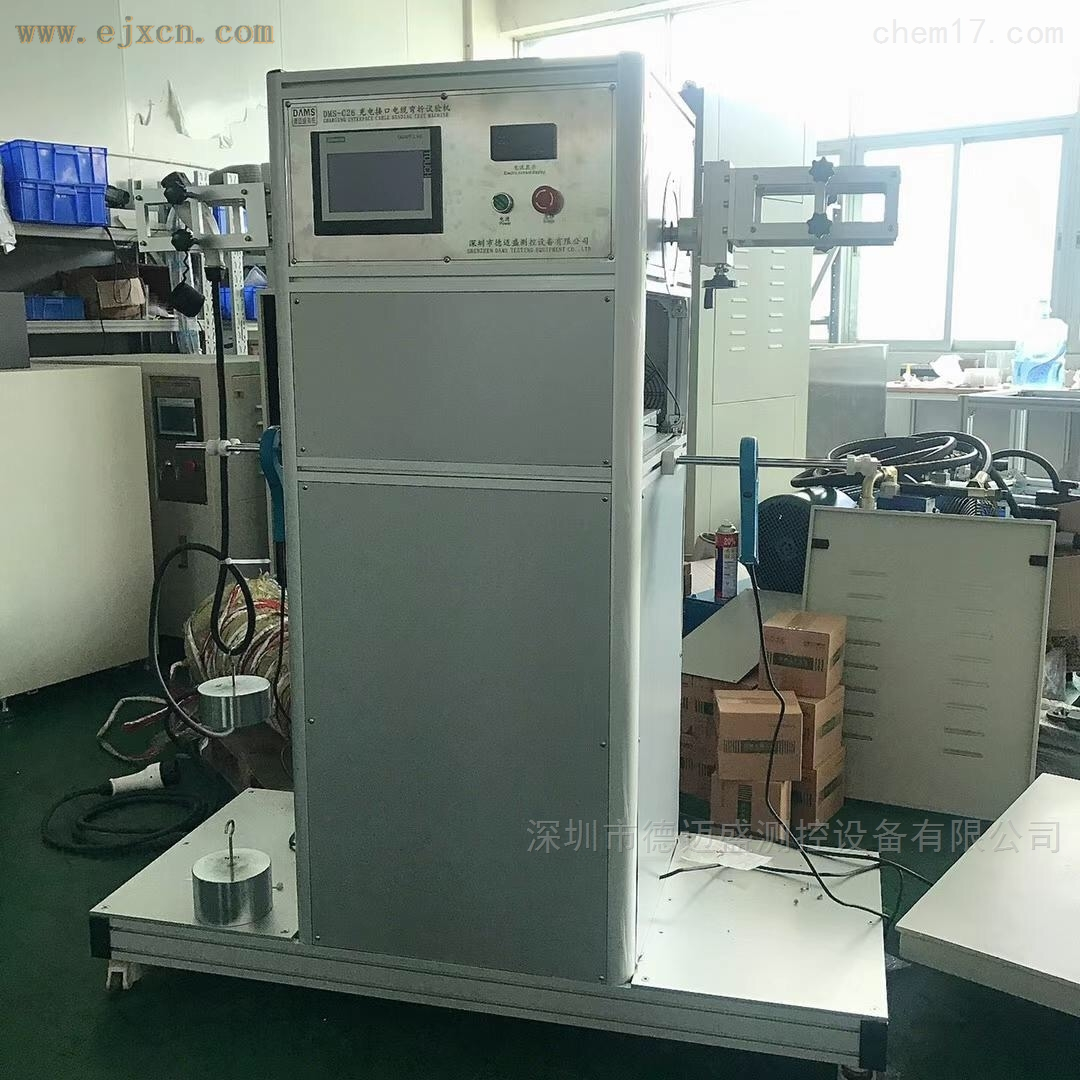

充电接口电缆弯曲试验装置

一、产品概述：

本装置满足 GB/T20234.1-2015 标准中第 7.15 章节（表 7）以及 GB/T 11918.1-2014《工业用插

头插座和耦合器 第 1 部分：通用要求》24.4 机械强度测试要求；模拟充电枪连接器实际使用时发生的弯曲和拧扭，以标准要求的速率和角度进行检测。

该设备采用三菱 PLC 电气控制，7 寸彩色 LCD 触摸屏智能化操作，通过伺服电机驱动，可预置试验次数（最多为 99999 次），试验速度、试验角度，且带有电流导通检测功能。设备达到预置次数或导通电流检测断开时候当前工位停止动作，且记录当前试验次数并发生试验结束的声音信号。可外接上负载可做负载通断测试。

适用于充电桩相关生产厂家和质检部门对充电车辆插头及插座的电源连接线缆进行“机械强度"部分的弯曲连接部位试验。

二、产品特性：

1）试验机采用进口伺服电机系统驱动，智能触摸屏设置显示。

本机可选配带负载电源（0-60A 可定制）。

2）试验机可以智能判断电源线的短路、断路或粘连、接触不良等情况且能自动停机，并显示测试失败对应通道，发出声光报警及字符提示，方便研究开发电线故障。

3）整机采用优质冷轧钢板烤漆和电泳铝合金支架组成，美观大方，坚固耐用。

三、主要技术参数：

1、控制系统：可编程控制器（PLC）；

2、屏幕设定和显示资料：参数监控、电流预调、角度设定、速度预调、计数设定、工位选择、报警指示和字符提示等；

3、试验工位：单工位（可定制多工位测试）；程序可自行设定单工位或者任意工位的实验；

4、试验速率：可设置和智能调节 5～60 次/分(r.p.m)；

5、试验弯曲旋转角度：可设置和智能调节（5~720º度试验角度可预置）；

6、计数器：0～9999999 次可预置，有停电记忆功能；

7、砝码重量及材质： 20N，25N，50N，75N，100N 砝码各一套，砝码材质为 SUS304#不锈钢；

8、选配试验阻性/感性负载 0-60A 可手动调节；

9、测试电压：AC0～250V 连续可调，31/2LED 数字显示，精度：0.5 级；

10、 测试电流：AC0～60A 连续可调，31/2LED 数字显示，精度：0.5 级；

11、 可外接电源，进行电器成品的连接部位实验；（不含外接变频电源，需外购）

12、 自带智能电流表，可以设置上下限数字，方便判断被测电源线的短路、断路和粘连等情况并可切断当前工位的计数器；

13、 外部带指针显示弯曲角度；

14、 带电线的固定支架 1 套，方便夹线安装。

15、 电源电压：AC220V±5%、50Hz10A。
