简介五金冲压加工工艺的翻边工艺

点击数：865 发布时间：来源：

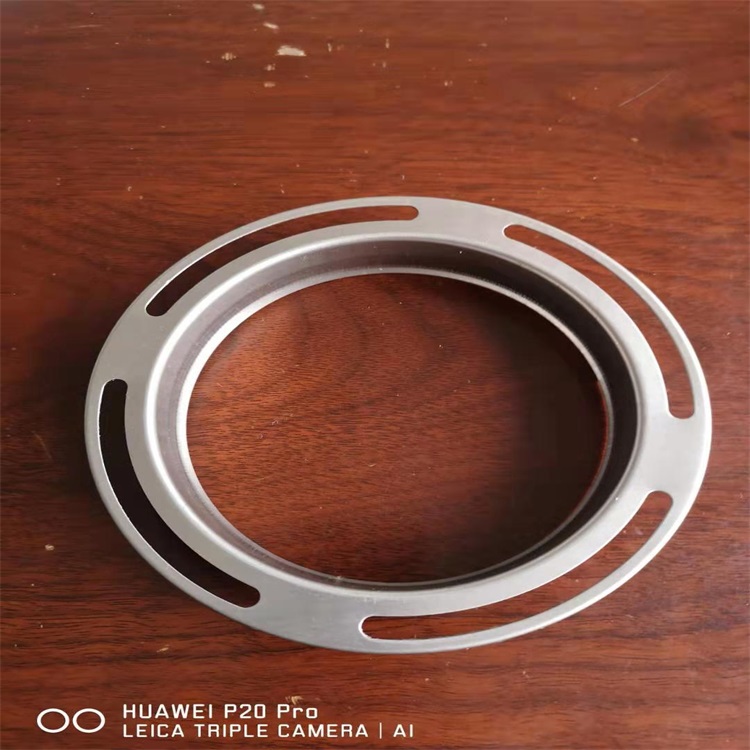

翻边是指利用模具将工件上的孔边缘或外缘边翻成竖立的直边的冲压工序，通俗的说就是：用翻边模在有孔或无孔的板件或空心件上翻出直径更大且成一定角度的直壁。翻边属于冲压加工的成形工艺。

根据工件边缘的形状和应变状态不同，翻边工件可分为内孔翻边和外缘翻边；根据竖边壁厚的变化情况，可分为不变薄翻边和变薄翻边；外缘翻边又可分为外凸外缘翻边和内凹外缘翻边。

内孔翻边主要的变形是坯料受切向和径向拉伸，越接近孔边缘变形越大，因此，内孔翻边的失败往往是边缘拉裂，拉裂与否主要是取决于拉伸变形的大小。

外缘翻边：外凸的外缘翻边其变形性质、变形区应力状态与不用压边圈的浅拉深一样，其变形区主要是切向压应力，变形过程中材料易起皱；内凹的外缘翻边，其特点近似于内孔翻边，变形区主要是切向拉伸变形，变形过程中材料边缘易开裂。从变形性质来看，复杂形状的零件的外缘翻边是弯曲、拉深、内孔翻边等的组合。

内孔翻边的变形程度能通过各种材料的翻边系数来查得；外缘翻边的变形程度能通过材料的外缘翻边允许的极限变形程度表来查得。只有充分了解了材料的各方面的性能，才能在实际冲压加工中真正的提高生产效率，少出废品，提高经济效益。
