CYR6030/CYR6031/CYR6032

点击数：470 发布时间： 来源：

 1  概述

CYR 综合保护单元主要针对中压配电系统(不接地、经电阻或消弧线圈接地系统) 而设计， 集保护、测量、计量、监视、控制、人机接口和通信于一体， 满足常规线路及供电主设备的应用 需求。适用于进线、馈线、母联、变压器保护及测控。

1.1 产品组成

令  CYR6030 线路综合保护单元

令  CYR6032 变压器综合保护单元

1.2 功能列表



CYR 综合保护单元功能列表
功能		CYR6030	CYR6032
保护	电流速断、 限时电流速断、定时限过流	■	■
	零序电流Ⅰ段、零序电流Ⅱ段	■	■
	后加速、低周减载、重合闸、备自投	■
	区域联锁	■
	反时限过流、过负荷		■
	负序电流		■
	失压	■
	零序电压	■
	非电量保护		■
测量	Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc 、Uca	■	■
	P、Q、PF	■	■
计量	Ep_imp、Ep_exp 、Eq_imp、Eq_exp	■	■
监视	开关量、异常告警、自检、事件记录	■	■
	实时波形、矢量图等	■	■
控制	本地/遥控操作切换、本地/遥控操作	■	■
人机接口	液晶显示屏、LED 指示灯、按键	■	■
通信	系统接口(RS485)	■	■

说明： " ■"表示全部支持的功能项目。

1  概述

CYR6031 电压互感器综合保护单元主要针对中压配电系统(不接地、经电阻或消弧线圈接地系统) 而设计，集保护、测量、监视、控制、人机接口和通信于一体， 完全满足电压互感器的应用需求。适用 于电压互感器保护、 PT 并列控制。

主要功能配置：

令      保护功能

过电压保护

低电压保护

负序电压保护

零序电压保护

令      测量功能

相电压(1-Ua、1-Ub、1-Uc 、2-Ua、2-Ub、2-Uc)

线电压(1-Uab、1-Ubc、1-Uca、2-Uab、2-Ubc、2-Uca)

频率(Freq)

令      监视功能

开关量监视、系统异常告警、装置自检、事件记录、实时波形、矢量图

令      控制功能

保护 PT 并列(自动/本地/遥控)

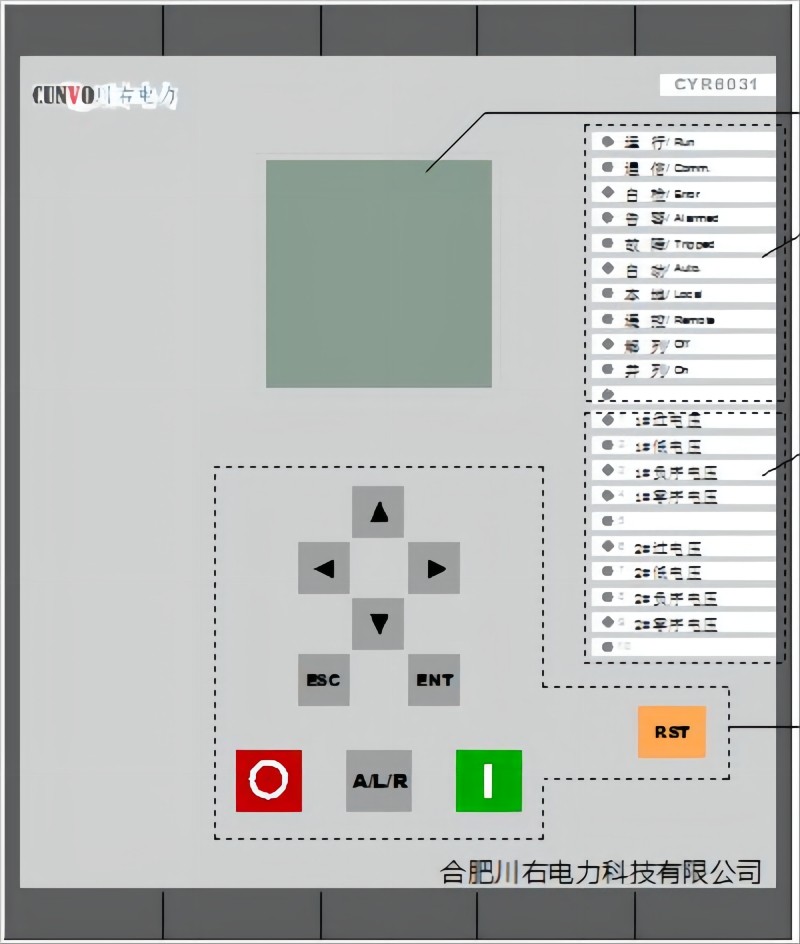

令      人机接口

液晶显示屏、高亮度 LED 指示灯、双色保护投退/动作指示灯、操作按键

令      通信功能

系统接口(RS485)
