大家都知道，五金冲压件加工得靠冲压模具才能加工成型，而冲压模具又分上下凸凹模，今天介绍下级进模凸模的几种结构类型。

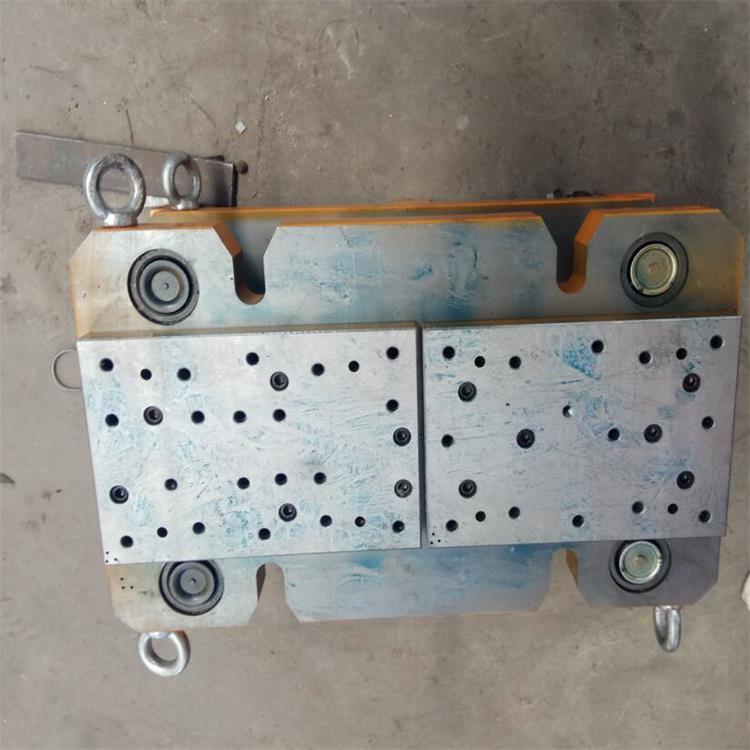

冷冲模凸模的结构总的来说都包含有两个部分，一个是工作部分，一个是安装部分。凸模的工作部分是直接完成冲压加工的，其断面形状、尺寸应根据冲压件的形状尺寸及冲压工序的性质、特点来进行设计；凸模的安装部分是将凸模安装在凸模固定板上，然后固定在模具座上，使之成为一体构成上模。下面说下凸模的分类：

A. 按凸模的动作性质，凸模有冲裁凸模、成形凸模、拉深凸模、挤压凸模；

B. 按凸模的工作断面形状，凸模有圆形凸模、方形凸模、矩形凸模、及不规则异型凸模等；

C. 按凸模固定方式，凸模有背台式凸模、铆装式凸模、叠装式凸模、浇注或粘结式凸模、压块式凸模、电键式凸模、插入式凸模、护套式凸模、浮动式凸模及组合式凸模等。

另外值得注意的是：

（1）在厚板料上冲小孔时，可以在细小凸模外面加保护套，这样可以不使小孔凸模由于细而在冲压加工时折断；

（2）为了增加上凸模的强度和刚度，对于小型整体式凸模的非工作部分，应采用直径或断面尺寸逐步增大多级凸模结构形式，但台阶之间要圆滑过度，以免应力集中在冲压加工时造成凸模折断。
