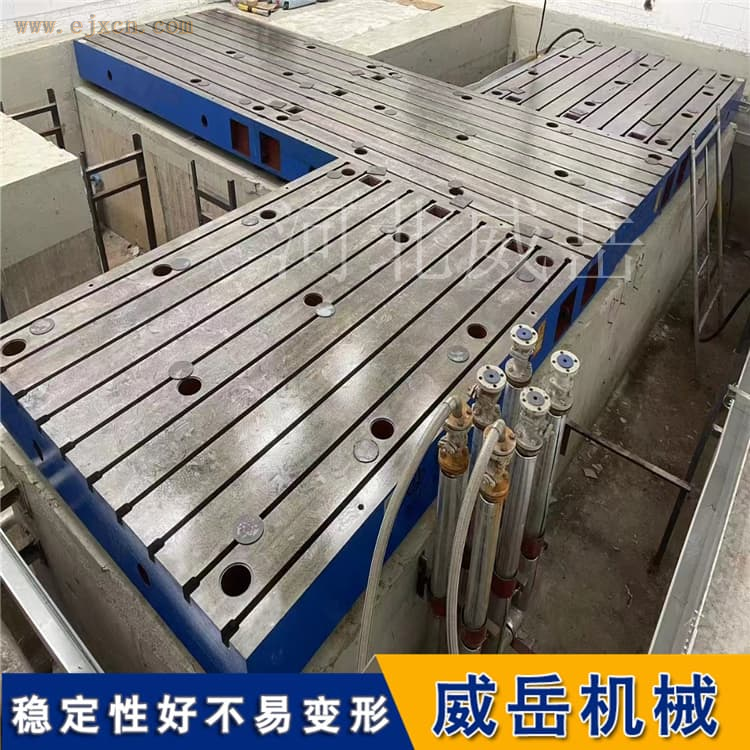

T型槽平台拼接实操教程｜新手少走弯路，接缝严丝合缝

大型工件或设备需要的工作面超出了单块T型槽平台的尺寸范围，这时候就需要拼接。拼接看起来简单——把两块平台拼在一起就行了。但真要拼得严丝合缝、精度不丢，有几个步骤不能省。

拼接前准备

拼接前先把两块平台的工作面清理干净，检查对接面的平整度。对接面如果有毛刺或磕碰，先修整好再拼。准备好工具：精度0.02mm/m以上的水平仪、扭矩扳手、调整垫铁、塞尺、定位销。

一步：基础找平

拼接平台需要放在同一个基础面上。先按照单块平台的安装方法，把两块平台分别调平。每块平台的水平度都要达到要求，拼接面两侧的高度差控制在0.02mm以内。基础面不结实的话，平台放上去之后地面沉降，拼接缝处就会出现台阶。

二步：拼接面对齐

把两块平台慢慢靠拢，让对接面贴紧。用塞尺检查接缝，间隙应控制在0.05mm以内。如果接缝有间隙，检查对接面有没有毛刺或者杂质。有毛刺的用细油石打磨修整，有杂质的清理干净。拼接时注意不要让对接面磕碰，磕碰产生的凸起会影响贴合度。

第三步：定位销固定

在拼接缝两侧打定位销孔，用定位销把两块平台锁定。定位销的作用是防止平台在使用中发生水平位移。定位销的数量根据平台尺寸确定，一般每条接缝至少两个。销孔打完后用铰刀精修，保证定位销配合紧密，销子打入后不能有松动。

第四步：连接件紧固

定位销固定后，用连接板和高强度螺栓把两块平台牢固连接。连接板放在平台底部的拼接缝处，每块连接板用至少4颗螺栓固定。拧紧螺栓时按对角顺序分2到3次逐步拧紧，不要一次拧死。紧固后复测拼接缝两侧的水平度，确认没有变化。

第五步：整体精调

两块平台拼好之后，把水平仪放到整个拼接面上，按网格法测量水平度。测量点包括四角、拼接缝两侧、中点。如果有偏差，通过调整垫铁微调。精调完成后静置24小时，复测一次确认稳定。安装应力没释放完，精度会在使用中慢慢漂移。

拼接后的接缝处理

接缝处虽然已经贴合，但仍有微小的缝隙。如果使用环境有油污或冷却液，建议在接缝处填充密封胶，防止液体渗入接缝导致生锈。密封胶固化后把表面刮平，不影响工作面使用。

常见问题处理

接缝处有台阶（两块平台高度不一致），通过调整垫铁把低的一侧升高。接缝间隙过大，检查对接面是否有毛刺或者变形，轻微变形用油石修整。拼接后整体水平度超差，重新按网格法逐点调平。

拼接T型槽平台，核心是“单块调平要准、对接面要干净、紧固按对角来、拼完再整体复测”。这几步做到位了，拼接出来的平台用起来和整块平台没什么区别。
