AIRTEC电磁阀MC-20-510-PR-2373-01
AIRTEC MC-20-510-PR-2373-01 二位五通电磁阀 紧凑型阀岛专用换向阀介绍
在现代自动化产线当中，气动换向电磁阀是执行机构控制回路的核心部件，阀岛集成化方案正在大量替代传统分散布管模式，对电磁阀的体积、响应速度、耐环境能力、密集安装兼容性都提出更高要求。AIRTEC MC-20-510-PR-2373-01 作为 MC-20 系列底板安装型单电控二位五通滑柱式电磁阀，型号直接刻印在阀体本体，专门面向阀岛模组化场景开发，兼顾紧凑体积与稳定流量输出，在 3C 电子、包装、锂电、医疗自动化等设备中得到广泛使用，能够适配中小型双作用气缸的往复换向控制需求。
一、产品型号解析与整体设计思路

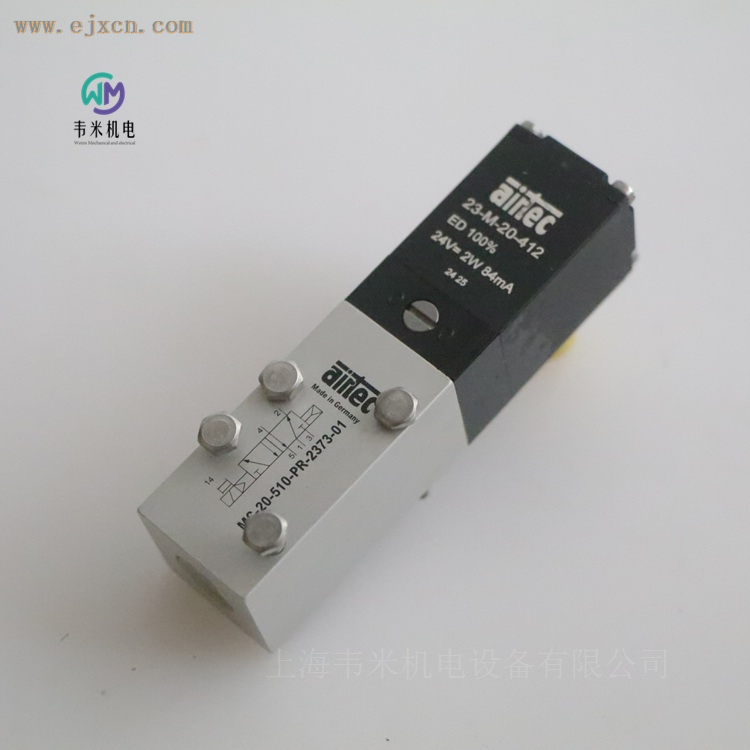

完整型号 MC-20-510-PR-2373-01 每一段编码都对应明确产品配置，型号刻印于阀体铝合金本体，配套线圈外壳印有独立零件编号 23-M-20-412。读懂型号可以快速把握产品定位。
- MC：产品系列代号，MC 系列代表底板式安装紧凑型电磁阀，只能配合专用气路底板（阀岛）使用，不支持单阀螺纹直接接管，适配密集阀岛拼装；
- 20：规格组别，MC-20 组别公称通径 3mm，属于微型中流量档位，阀体本体宽度控制在 20mm，适合多阀并排组装；
- 510：功能代码，代表二位五通、单电控、气弹簧复位（单稳态），单线圈控制，断电自动回到原始位置；
- PR：手动辅助操作机构类型，为阀体刻印原厂代号，对应带定位锁止的螺丝刀驱动手动应急按钮，区别于同系列 HN 无锁手动机构，调试、故障检修时可以手动锁定阀芯位置；
- 2373-01：成套装配后缀编码，用于指定配套线圈总成，本型号配套线圈零件编号为 23-M-20-412，线圈规格 24VDC，通电持续率 100% ED，是面向工业自动化主流直流供电的成套成品版本。
整体设计围绕阀岛集成使用场景展开。很多普通电磁阀会把接口做在阀体侧面，多阀并排之后管路错综复杂，占用大量柜体内部空间。MC-20-510-PR-2373-01 采用底部全通孔布局，所有气口向下对接底板，阀体上方只有电磁线圈与电气插头，多个阀体可以紧密并排安装在同一组气路底板上，实现气源集中分配、排气集中处理，大幅减少气管接头数量，简化控制柜内部布局，降低管路泄漏风险。
阀体本体采用阳极氧化铝合金作为主体外壳，兼顾轻量化与结构刚性，氧化层可以抵御车间环境当中轻微水汽、粉尘腐蚀。内部阀芯、阀套选用铝合金、黄铜、不锈钢组合材料，密封组件采用 NBR 与 POM 复合密封方案，平衡滑动摩擦力与密封性能，降低阀芯往复运动磨损，减少静态泄漏量。线圈模块和阀体本体采用模块化拼接结构，线圈可以进行 90° 四次旋转调整，电气插头朝向可以按需改变，适配阀岛不同接线走线方向，插头本体可拆卸，供货本体不含插头，需要单独选配工业标准插座配件。
阀体侧面配置 PR 型锁止式手动辅助操作机构。在设备调试阶段、断电停机故障排查的时候，不需要给线圈通电，使用普通螺丝刀拨动手动机构，就可以直接推动阀芯完成换向，并且可以锁止保持在换向位置，方便单独测试气缸动作，完成调试之后再解除锁止，恢复自动控制模式，给设备维护带来便利。实物阀体上预留专用螺丝刀操作孔，结构紧凑，不会额外占用横向安装空间，多阀密集并排装配时，不会出现相邻阀体干涉的问题。
外壳防护等级达到 IP65（EN 60529 标准），在正确装配配套插头的前提下，可以阻挡车间飞溅冷却液、切削水雾以及粉尘侵入阀体和线圈内部，适配普通加工车间、包装车间的工况环境，不建议直接长期浸泡在液体当中使用。通电持续率为 100% ED，允许线圈长时间连续通电，不会因为持续励磁出现过热损坏，适合自动化设备长时间连续生产运行场景。线圈铭牌标注参数 24V，2W，84mA，电压允许波动范围 ±10%。
二、核心技术参数
表格
| 参数项目 |
规格说明 |
| 阀机能 |
二位五通，单电控气弹簧复位（单稳态） |
| 结构形式 |
滑柱式（滑阀），底板阀岛安装 |
| 公称通径 |
3 mm |
| 标准流量（6bar 工况） |
220 NL/min |
| 工作介质 |
经过过滤、无油干燥压缩空气，满足 ISO 8573-1:2010 Class7:2:4，介质不能含有腐蚀性成分；压力露点需要比最低环境温度低至少 10℃ |
| 工作压力范围 |
2.5-8.0 bar，推荐最佳工作压力 6 bar |
| 环境工作温度 |
-10℃ ~ +70℃ |
| 防护等级 |
IP65（装配完整插头插座后） |
| 线圈规格 |
24VDC，功率 2W，电流 84mA，电压允许波动 ±10%，线圈零件号 23-M-20-412 |
| 通电持续率 |
100% ED，可长期连续通电 |
| 换向响应时间（6bar） |
通电动作 12ms，复位动作 12ms |
| 阀体材质 |
阳极氧化铝合金，工程塑料 |
| 密封件 |
NBR、POM |
| 内部零件 |
铝合金、黄铜、不锈钢 |
| 安装形式 |
底板式阀岛模组拼装，配套底板螺钉、密封垫圈随产品供货 |
| 手动操作 |
PR 锁止式螺丝刀驱动手动应急机构 |
介质提示：虽然可以适配无油压缩空气工况，如果现场使用加油润滑，一旦开启油雾润滑，后续系统就不能够再切换无油工况，润滑油残留会改变密封件工作条件。阀体不能直接用于强腐蚀性气体、水蒸气介质。
三、工作原理
AIRTEC MC-20-510-PR-2373-01 属于电 - 气控制滑柱式换向电磁阀，依靠电磁线圈驱动先导，配合气弹簧完成阀芯位置切换，实现气路通路切换，用于控制双作用气缸伸出、缩回往复动作。
阀内部核心零件是圆柱形滑柱阀芯，阀芯在阀套内部做轴向滑动，通过阀芯不同台肩遮挡、导通各个气口，实现不同气路连通关系。该阀为单稳态结构，内部配置气弹簧复位结构，只有一侧配置电磁线圈。
- 线圈未通电（原始稳态位置） 电磁线圈没有得电，阀芯在气弹簧气压作用力下保持在初始位置。气源从底板进气口 1 进入，导通工作口 2；同时工作口 4 连通排气口 5。对应外接双作用气缸：气缸 2 口进气，4 口排气，气缸保持缩回（或伸出，视管路接法）的初始状态。只要线圈不通电，气弹簧就持续将阀芯维持在这个位置，不需要消耗电能维持状态。
- 线圈得电，执行换向动作 PLC 或者继电器输出 24VDC 电压给到电磁阀线圈，线圈产生电磁吸力推动先导阀芯，输出先导气压推动主滑柱阀芯克服气弹簧的作用力，发生轴向位移，完成阀位切换。此时气源进气口 1 切换连通工作口 4；工作口 2 切换连通排气口 3。压缩空气进入气缸另一腔，气缸执行反向动作。整个换向响应时间在 12ms 左右，可以满足中等频次自动化循环动作需求。
- 线圈断电，自动复位 当撤销线圈供电电压，电磁力消失，内部气弹簧的气压作用力推动主阀芯回到初始原始位置，气路回到未通电状态，气缸自动回到初始位置。单电控阀的核心特点就是断电自动复位，具备一定安全属性，当设备意外断电的时候，受控气缸会回到预设安全位置，降低设备故障风险。
- 手动应急操作模式 在不通电状态，使用螺丝刀拨动阀体侧面 PR 手动操作孔，可以机械直接推动主阀芯，并且可以锁止在换向位置。此时不受线圈通电状态影响，强制改变气路，用于设备调试、故障检修，手动测试气缸全行程动作，调试结束后，解除手动锁止，阀芯重新交由电磁信号控制。实物的 PR 手动机构隐藏式开孔设计，阀岛密集组装时，操作空间不会受限。
注意：该阀属于先导滑阀，存在最低工作压力要求，工作压力不能低于 2.5bar，压力过低时，气弹簧复位推力不足，会出现换向不到位、动作不稳定现象，不适合零压力、真空回路使用。
四、产品结构细节与安装使用要点
4.1 阀岛底板安装方式
MC-20-510-PR-2373-01 不可以直接接气管使用，必须安装在 MC-20 系列专用气路底板（阀岛底座）上。产品本体已经附带安装螺钉以及 O 型密封圈，将阀体对准底板定位孔，拧紧固定螺钉，依靠阀体底面 O 圈实现各个气口密封。多只电磁阀依次并排安装在同一块底板上，底板统一接入总气源，各个阀独立输出给到对应的气缸。 同系列阀岛底板支持扩展，可以增减电磁阀工位，后期设备改造时，直接增加阀体即可，无需大规模改动气路管线。线圈可以 4×90° 旋转，安装完成之后可以转动线圈模块，调整电气插座朝向，方便现场布线。电气插头插座不属于本体供货范围，需要单独采购配套组件，只有装配完整插头之后，防护等级 IP65 才可以得到保障。
4.2 气路介质维护要求
压缩空气前端建议配置三联件（过滤减压油雾组合），过滤器过滤精度建议达到 40μm 以内，避免管路当中铁锈、颗粒杂质进入电磁阀内部，杂质会划伤阀芯和阀套，增大磨损，造成泄漏增大、卡阀故障。压缩空气的压力露点要比现场最低环境温度低至少 10℃，防止冷凝水积聚在阀内部，造成密封老化、内部零件锈蚀。
4.3 电气使用注意事项
线圈额定电压 24VDC，电压波动允许范围是额定电压 ±10%。如果电压过低，电磁推力不足，会出现换向不可靠；电压长期偏高，会加速线圈老化。线圈铭牌参数 2W，84mA，负载功耗低，可直接适配多数 PLC 输出点位。 当 PLC 直接驱动电磁阀线圈时，感性负载建议并联续流二极管，抑制断电产生反向感应电动势，保护 PLC 输出点。线圈支持 100% 持续通电，生产工况需要长时间保持输出也可以正常使用。
五、主要应用行业与典型工况
MC-20-510-PR-2373-01 主打紧凑型阀岛集成、中小流量气缸控制场景，在设备安装空间有限，同时需要较多气动执行机构的自动化设备当中应用广泛。
- 3C 电子自动化设备 电子元器件分拣移栽、测试工装、小型夹具、PCB 输送阻挡机构。设备内部空间紧凑，往往十几路气缸集中控制，使用 MC-20 阀岛方案，多阀密集排布，控制小型气缸夹紧、顶升、分料，动作频次中等，对阀体体积和可靠性要求高。PR 隐藏式手动机构在密集阀岛调试时优势明显，并排阀体之间不会相互遮挡操作位置。
- 包装机械设备 小型包装机料门开关、轻物料夹紧机构、标签机构推送、纸盒成型辅助气动单元。包装车间会存在少量水汽粉尘，IP65 防护可以适配车间环境；阀岛集中布置，方便维护检修。批量生产设备采用阀岛方案，减少现场气管数量，降低管路漏气排查难度。
- 锂电新能源小型工装设备 电芯分选工位、极片定位工装、微型夹持气缸。很多锂电前段小型设备大量双作用微型气缸，使用阀岛集中供气；无油干燥压缩空气工况下，该型号密封材料适配洁净气源需求，不会产生过多杂质析出，适配锂电车间洁净生产要求。
- 医疗自动化设备 医用耗材组装、样本输送气动单元。要求压缩空气回路泄漏低，阀体材料不析出污染介质；阀岛集中布局可以缩小整机体积，满足医疗设备柜体紧凑化的设计需求。低泄漏特性可以减少气源损耗，保障设备长时间稳定运行。
- 轻工流水线与分拣输送设备 流水线工件阻挡、分流、小型顶升机构，物料换向挡板气缸。整条流水线数十个气动执行元件，采用阀岛方案可以大幅减少现场气管数量，降低管路故障点，方便集中维护。单电控断电复位特性，可用于流水线安全保护逻辑设计。
- 各类定制专机设备 各类非标自动化设备，当设计方案选择阀岛集成气动控制，中小流量双作用气缸控制，设备内部安装空间受限，都可以选用 MC-20-510-PR-2373-01。
该阀适合中小型双作用气缸控制；如果气缸缸径偏大，耗气量很高，220NL/min 流量无法满足快速动作，需要选择更大通径系列电磁阀。同时注意，该阀是单电控结构，断电自动复位，如果工艺需要断电保持气缸位置，则应当选择双电控（双稳态）电磁阀型号。
六、同系列选型补充提示
MC-20 系列除了 MC-20-510 单电控二位五通之外，还提供 520 双电控二位五通，530/533 三位五通等多种机能，同样共用一套阀岛底板，设备升级改造的时候可以直接原位互换阀体，不需要更换气路底座，给设备后期迭代带来便利。手动机构分为 HN 普通手动、PR 锁止手动两种，普通 HN 拨动之后不会锁止；PR 带锁止适合需要反复调试、检修频繁的设备。线圈电压除 24VDC 之外，同系列还可选择 12VDC 线圈版本，适配不同电控系统供电条件。
综合来看，AIRTEC MC-20-510-PR-2373-01 是一款面向集成阀岛系统设计的紧凑型二位五通电磁阀，阀体本体刻印完整型号，配套独立编号线圈 23-M-20-412，依靠紧凑底板式结构、IP65 防护、100% 持续通电线圈、PR 锁止手动机构，在自动化设备阀岛方案中，为中小型气缸换向提供稳定可靠的气动控制解决方案。
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和品牌技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
