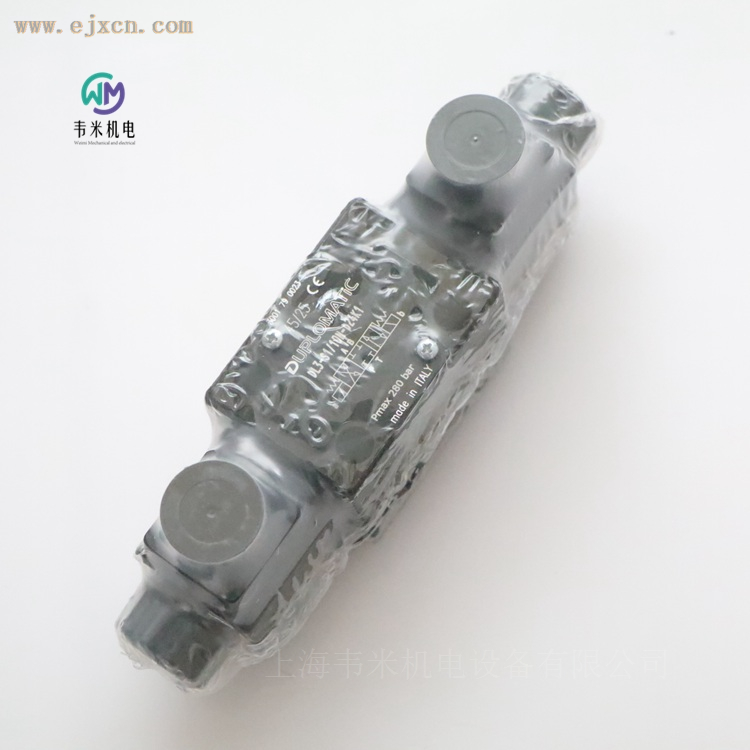

DUPLOMATIC电磁阀DL3-S1/10N-D24K1
DUPLOMATIC DL3-S1/10N-D24K1 紧凑型电磁换向阀｜直动式 ISO4401-03 板式液压方向阀
在小型液压系统、微型动力单元以及移动工程机械领域，设备的安装空间往往十分有限，既要保证液压换向的可靠性，又要兼顾体积、防护等级与维护便利性。DUPLOMATIC DL3 系列是针对这类场景开发的紧凑型直动电磁换向阀，DL3-S1/10N-D24K1作为该系列中应用广泛的三位四通弹簧对中型号，依托标准化安装接口、湿式电磁铁结构、稳定的液压性能，大量配套于工业设备、农业机械与车载液压系统，为液压执行机构提供精准的方向切换控制。
一、型号解析与整体设计思路
DL3-S1/10N-D24K1 每一段字符都定义了阀的结构、阀芯、密封、供电与电气接口，读懂型号即可快速确认产品配置。
- DL3：产品系列代号，代表紧凑型直动电磁换向阀，遵循 ISO4401-03-02-0-05 (CETOP4.2-4-03-280) 安装标准；
- S1：阀芯代码，S 代表双电磁铁三位弹簧对中结构，S1 为对应机能阀芯；
- 10：版本序列号，10 代表直流供电版本，10-19 版本之间外形与安装尺寸保持一致；
- N：密封材质，N 代表 NBR 丁腈橡胶密封件，适配矿物液压油，属于出厂标准配置；
- D24：供电规格，D 代表直流，24 即额定直流电压 24V；
- K1：电气连接形式，K1 为 EN175301-803 (原 DIN43650) 标准插头，是该阀的标准电气接口。
整套阀门采用板式底板安装结构，阀体选用高强度铸铁铸造而成，阀体内部预留宽大的流体流道，目的是降低介质流动过程中的压力损失，减少系统发热。不同于常规尺寸的 03 通径电磁阀，DL3 系列做了电磁铁小型化处理，在保留全部液压性能的前提下压缩整体体积，非常适合空间紧张的微型液压站、车载液压模块。单电磁铁阀重量 1.1kg，双电磁铁版本 DL3-S1/10N-D24K1 重量为 1.4kg，轻量化的特点减轻阀块总成的整体负载，对移动设备更为友好。
安装面严格执行 ISO4401-03-02-0-05 国际标准，油口 P、A、B、T 布局标准化，安装孔为 M5 螺纹，使用 4 支 M5x30 内六角螺钉进行固定，螺钉拧紧扭矩控制在 5Nm。阀与底板贴合的平面需要满足平面度 0.01/100、表面粗糙度 Ra0.8μm，若安装平面精度不足，会引发结合面外泄漏问题。标准出厂表面处理为黑色磷化，有高盐雾环境需求时，可选择 / W7 锌 - 镍镀层选项，抗盐雾时间可达 600 小时，满足户外、潮湿工况的防腐需求，该选项仅支持直流版本阀门。
电气部分采用湿式可互换线圈结构，线圈通过锁紧环固定在电磁铁管上，线圈可以自由旋转调整角度，适配不同布线方向。直流版本出厂标配保护罩式手动应急操作，线圈锁紧环集成手动推杆，在断电的现场调试、故障检修场景，可手动推动阀芯完成换向。也可按需增加 CK1 旋钮式手动操作结构，方便现场人员操作。线圈绝缘等级为 H 级，支持 100% 持续负载，允许电压波动范围为额定电压的 ±10%，最大切换频次 10000 次 / 小时，电磁兼容符合 2014/30/EU 标准，低压安全符合 2014/35/EU 规范。
二、工作原理与阀芯机能
DL3-S1/10N-D24K1 属于直动式电磁换向阀，不需要先导油源，依靠电磁铁的电磁力直接驱动阀芯完成位置切换，弹簧实现阀芯复位对中。本体为四通三位结构，配置两个直流湿式电磁铁，两侧配置复位弹簧，中位依靠两侧弹簧力保持阀芯处于中间位置。
湿式电磁铁内部电枢完全浸在液压油内部工作，油液起到润滑与散热作用，电枢不存在机械磨损，大幅提升电磁铁使用寿命，同时降低动作噪音。当一侧电磁铁 D24 线圈得电，电磁力克服弹簧弹力推动阀芯向对侧移动，改变 P/A/B/T 四个油口之间连通关系；线圈失电之后，两端复位弹簧推动阀芯回归中位。S1 阀芯机能中位状态下 P 口封闭，A 口、B 口直接连通回油 T 口；两侧电磁铁分别得电时，实现 P-A、B-T 和 P-B、A-T 两组换向逻辑，能够控制液压缸伸出、缩回，中位时执行元件处于浮动状态。
直动式结构的优势在于启动不受系统压力影响，低压工况同样可以可靠换向，不需要最低先导压力，系统搭建简单。但受电磁铁推力限制，流量和压力存在对应的工作极限，需要结合压力 - 流量工作曲线选型。
该阀支持的介质主要是符合 ISO6743-4 标准 HL、HM 型矿物液压油，标准配置 NBR 密封件。如果使用磷酸酯 HFDR 类介质，需要选型 V 代号 FPM 氟橡胶密封版本。对于 HFA、HFB、HFC 等特殊介质，需要向技术部门确认适配性。介质粘度适用区间 10-400cSt，推荐工作粘度 25cSt；性能测试基准条件为 50℃、36cSt 矿物油。油液温度范围 - 20-+80℃，环境工作温度 - 20-+50℃。长期在 80℃以上油温运行，会加速油液老化与密封件损耗，应尽量避免。油液过滤等级建议满足 ISO4406:1999 class 20/18/15，良好油液清洁度能够减少阀芯卡滞故障，延长阀门整体寿命。
三、核心技术参数
液压性能参数
表格
| 项目 |
参数值 |
| 安装形式 |
板式底板安装 ISO4401-03-02-0-05 (CETOP4.2-4-03-280) |
| P/A/B 口最大工作压力 |
280 bar |
| T 回油口最大允许压力 |
160 bar |
| 最大通过流量 |
50 l/min |
| 介质 |
矿物液压油 (HL/HM)，特殊介质可选 FPM 氟橡胶密封 |
| 油液粘度 |
10-400 cSt，推荐 25 cSt |
| 油液温度 |
-20-+80 ℃ |
| 环境温度 |
-20-+50 ℃ |
| 油液清洁度 |
ISO4406:1999 class 20/18/15 |
| 重量 (双电磁铁 S1 阀芯) |
1.4 kg |
电气参数 (DL3-S1/10N-D24K1)
表格
| 项目 |
参数值 |
| 供电类型 |
DC 直流 24V (D24) |
| 20℃线圈电阻 |
20.7 Ω |
| 额定工作电流 |
1.16 A |
| 线圈消耗功率 |
27.8 W |
| 负载持续率 |
100% |
| 电压允许波动 |
±10% 额定电压 |
| 切换时间 (得电) |
25-75 ms |
| 切换时间 (失电复位) |
15-25 ms |
| 电气接口 |
K1 (EN175301-803，原 DIN43650 插头) |
| 绝缘等级 |
H 级 |
注：防护等级由接插件选型与装配状态共同决定，K1 接口可实现 IP65，直流版本搭配 K7/K8 接插件最高可达到 IP69K，K1 接口无法实现 IP69K 防护。
压力损失与工作边界
阀的压降会随着流量上升而增大，S1 阀芯 P-A、P-B、A-T、B-T 回路对应压降曲线 1。在接近最大流量 50l/min 工况下，阀内部会产生明显压降，系统设计时需要将该部分压力损失纳入计算，避免系统有效工作压力不足。 同时该阀存在压力 - 流量工作极限曲线，不同阀芯允许的压力流量组合不同，实际使用工况不能超出对应阀芯的边界曲线。如果四通阀作为三通阀使用，封堵 A 口或者 B 口，允许的工作范围会出现缩减，这一点在回路设计时需要注意。测试条件遵循 ISO6403 标准，电磁铁处于额定温度，供电电压为标称电压 90%。
四、结构特点与维护要点
- 线圈可互换，维护便捷 同一种供电类型下不同电压的线圈可以直接互换，DL3-S1/10N-D24K1 的 D24 直流线圈，可替换为 D12、D28、D48、D110、D220 等同系列直流线圈，不需要更换电磁铁管本体。线圈锁紧环拆卸扭矩 3-3.4Nm，更换线圈时需要同步更换配套 O 型圈，防止电磁铁部位发生内泄。阀门出厂时，线圈锁紧环以及对应的密封 O 型圈会随本体一并交付。
- 密封套件标准化 整套阀包含阀体底板密封 O 型圈、电磁铁管部位 O 型圈，有标准化密封包：NBR 丁腈橡胶密封套件编码 1984435；FPM 氟橡胶密封套件编码 1984436。密封套件包含对应规格全部 O 型圈，设备大修时直接采购整套密封包，即可完成全部密封件更换，降低备件管理复杂度。
- 安装姿态要求 带弹簧对中、弹簧复位的 DL3 电磁阀，本体可以任意姿态安装，不受重力方向影响；RK 机械定位无弹簧版本，必须保证阀的纵向轴线水平安装。DL3-S1/10N-D24K1 为弹簧对中结构，无安装姿态限制，在设备有限空间可以灵活布置。
- 手动应急操作使用 直流版本标配保护罩式手动推杆，仅用于调试和应急动作，不可作为长期连续操作机构。执行手动操作时无需通电，依靠外力推动阀芯换向，松开手之后弹簧自动回中。AC 版本如需保护罩式手动操作，型号内增加 CM 选项；CK1 旋钮式手动操作仅用于直流阀。
- 底板选型 配套底板型号为 PMMD-AI3G (后出油口)、PMMD-AL3G (侧出油口)，底板 P/T/A/B 螺纹规格 3/8"BSP。底板平面加工质量直接决定阀结合面是否泄漏，检修维护时，需要检查底板平面有无磕碰、划痕。
五、行业应用与适配场景
DL3-S1/10N-D24K1 紧凑型电磁换向阀的定位，就是解决安装空间受限、同时对压力和流量有一定要求的液压系统，覆盖移动装备、小型工业液压设备多个赛道。
1、微型液压动力单元 (小型液压站)
很多小型液压动力单元安装空间狭小，传统体积偏大的 03 通径阀很难布局，DL3 系列电磁铁小型化的优势得以发挥。常见应用于小型升降平台液压站、小型夹具液压泵站、实验室测试台液压模块。DL3-S1/10N-D24K1 的 S1 阀芯中位 A、B 通 T，液压缸中位浮动，适合需要中位浮动负载的夹紧机构、辅助推送机构。
2、农业机械
农业机械作业环境灰尘大、湿度高，户外昼夜温差大，对阀件的温度适应性、防护能力、抗振动能力有较高要求。DL3 系列直流版本适配车载 24V 直流电源，可选用高防腐 / W7 锌 - 镍镀层版本，广泛用于小型收割机附属液压机构、喷药设备液压驱动、田间作业辅助执行油缸换向控制。移动设备经常出现电压波动，该阀允许 ±10% 电压波动，对车载电源兼容性好。
3、轻型工程机械与车载液压系统
环卫车辆、高空作业小车、小型改装工程设备大量使用 24V 直流车载电源，设备内部可利用空间紧张。DL3-S1/10N-D24K1 直动式不需要先导压力，简化液压回路，用于车厢举升辅助机构、支腿小油缸换向、附属工具液压驱动。在车载系统中要注意选择符合防护要求的接插件，做好线束防护，避免水汽侵入接插件。
4、轻工与专用机械设备
包装机械、木工机械、小型自动化设备，不少执行油缸负载不高，流量在 50l/min 以内，需要体积小巧的换向阀。DL3-S1/10N-D24K1 板式安装，便于集成在集成阀块上，简化管路，减少接头泄漏点。适合夹具油缸、推送油缸、摆动机构的方向控制。
不适合场景提醒
因为是直动式结构，电磁铁推力有限，不适合长期持续运行在 50l/min 满流量高压工况；大流量高压系统应选用先导式换向阀。介质必须做好过滤，高污染工况需要增加过滤装置，避免阀芯卡滞。
六、选型与使用注意事项
- 确认电源条件：DL3-S1/10N-D24K1 为 DC24V 直流，不要接入交流电源；如果现场只有交流电源，可以选用带内置桥整流的特殊连接器，同时需要注意此时工作性能边界会下降。
- 阀芯机能匹配回路逻辑：S1 阀芯中位 A、B 通 T，P 封闭，如果系统需要 P 口中位卸荷、A/B 封闭，则需要选择 S2 等其他阀芯。
- 底板平面质量：采购配套底板或者自制阀块，必须保证平面度与粗糙度，否则结合面漏油。
- 防护等级确认：标准 K1 插头 IP65，冲洗、高湿户外环境，应升级 K7 或者 K8 插头实现更高防护。
- 介质与密封匹配：矿物油选用 N 密封，磷酸酯等特殊介质选用 V 密封，介质选型错误会造成密封件快速溶胀损坏。
- 工作边界校验：核对系统实际压力、流量，不要超出压力 - 流量曲线允许范围；三通使用工况下注意性能会出现下降。
总结
DUPLOMATIC DL3-S1/10N-D24K1 是一款兼顾标准化、紧凑体积与可靠性能的直动电磁换向阀。依托 ISO4401-03 通用安装接口，阀体内部宽大流道降低压降，湿式电磁铁提升寿命，24V 直流供电适配工业直流电源和车载电源，S1 阀芯三位四通弹簧对中，满足大量中小流量液压系统的方向控制需求。
从微型液压站，到农业机械、轻型工程机械车载液压，再到轻工自动化设备，DL3-S1/10N-D24K1 可以在空间受限场景下，提供稳定换向能力；标准化密封包、可互换线圈设计，降低后期维护成本。在实际项目选型时，结合压力流量曲线、介质类型、防护等级、阀芯机能综合确认，充分发挥阀门性能，保障液压系统长期稳定运行。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA1/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-SA3/10N-D24K1
DL3-SA4/10N-D24K1
DL3-SB1/10N-D24K1
DL3-SB2/10N-D24K1
DL3-SB3/10N-D24K1
DL3-SB4/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1
DL3-TA02/10N-D24K1
DL3-TA03/10N-D24K1
DL3-TB/10N-D24K1
DL3-TB02/10N-D24K1
DL3-TB03/10N-D24K1
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
