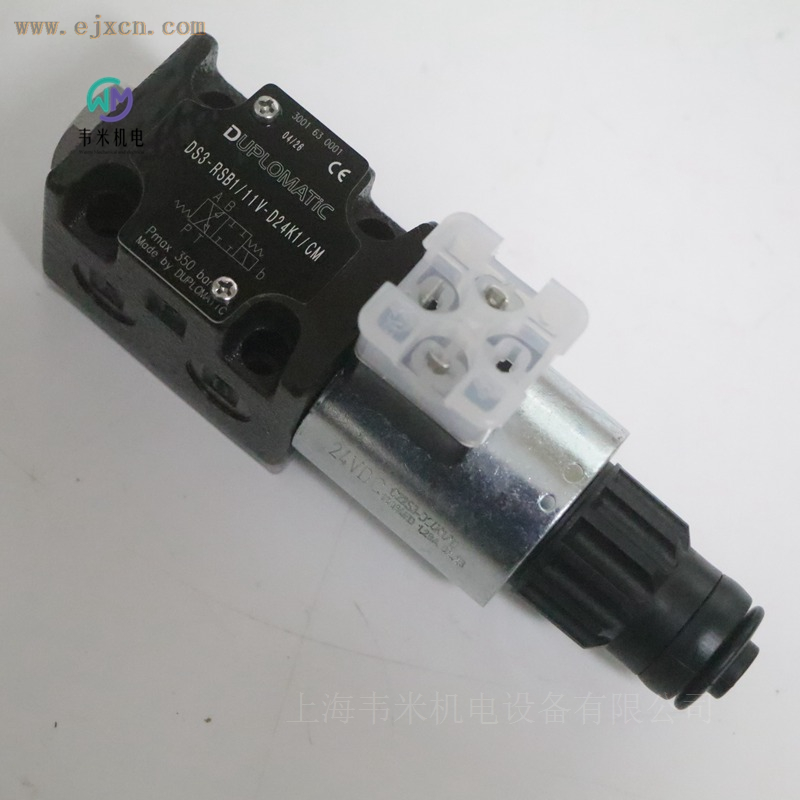

迪普马电磁阀DS3-RSB1/11V-D24K1/CM
DUPLOMATIC DS3-RSB1/11V-D24K1/CM 直动式电磁换向阀产品介绍
在现代液压控制系统中，电磁换向阀承担着液压油流方向切换，驱动油缸、马达等执行元件完成动作的核心职能。意大利 DUPLOMATIC（迪普马）DS3 系列作为 ISO 4401-03 规格的直动式板式电磁换向阀，广泛适配各类工业液压系统。DS3-RSB1/11V-D24K1/CM 是该系列下的单电控二位弹簧复位型号，采用 FPM 氟橡胶密封，搭配带防护套手动应急操作，适配特殊液压介质工况，兼顾稳定性、维护便捷性与环境适配能力，在装备制造领域获得大量实际应用。
一、型号代码解析
完整型号 DS3-RSB1/11V-D24K1/CM 每段字符定义产品结构、阀芯机能、密封材质、供电、电气接口、手动操作配置，拆解如下：
- DS3：产品系列代号，ISO4401-03 规格直动式电磁方向控制阀，板式安装；
- RSB1：阀芯机能代码。RSB 代表 B 侧布置单个电磁铁，二位结构，弹簧复位；1 代表具体阀芯通路形式，断电状态维持中位，线圈得电切换至 B 侧工作位；
- /11：系列版本编号，10-19 版本之间阀体外形、安装尺寸保持不变；
- V：密封材质代号，V=FPM 氟橡胶密封，适配磷酸酯类 HFDR 特殊液压介质；常规矿物油工况选用 N 代码（NBR 丁腈橡胶）；
- -D24：直流供电 D=DC 直流，额定电压 24V；
- K1：电气连接接口，K1 代表 EN 175301-803（原 DIN 43650）标准插头，行业通用液压阀连接器；
- /CM：手动应急操作，CM 为带橡胶防护套的按压式手动推杆，仅直流电磁铁版本可用，用于断电调试、故障应急手动换向。
该型号为单电磁铁、弹簧复位、板式安装直动换向阀，区别于双电磁铁三位阀，只有 B 侧配置电磁线圈，依靠内置复位弹簧实现断电自动回位。
二、产品结构与设计特点
DS3-RSB1/11V-D24K1/CM 整体分为阀体总成、湿式电磁铁组件、阀芯 - 弹簧组件、密封组件、手动应急机构、电气连接部件六大模块，全部遵循 DS3 系列标准化设计。
2.1 阀体本体设计
阀体采用高强度铸铁铸造，内部流道做加宽优化，增大通流截面，降低流体通过时的压力损失。安装底面严格执行ISO 4401-03 标准，也就是行业常说 CETOP 03 规格，油口布局、螺钉孔位置标准化，可直接安装在标准油路块、集成底板上，兼容同规格其他品牌阀的安装底板，便于设备改造替换。 阀安装孔采用 M5 螺纹，固定选用 ISO4762 标准 M5×30 内六角螺钉，拧紧扭矩控制 5 Nm；阀与底板之间依靠四件 OR 2037（9.25×1.78，90 邵氏）O 形圈实现油口密封。对安装底板平面有明确要求，安装结合面平面度 0.01/100，表面粗糙度 Ra≤0.8μm；如果底板平面精度不足，会造成阀与底板之间内泄、外渗油的现象。
阀体设有标准 P 压力油口、A/B 工作油口、T 回油口，最大承受工作压力 350 bar，允许最大通流流量 100 l/min。阀体出厂基础表面为磷化发黑处理，如果需要更高抗腐蚀，可以选择 W7 锌镍镀层版本实现 600 小时盐雾耐受。本款型号为标准磷化处理，如需户外高湿盐雾环境，可选用 W7 选项升级镀层。
2.2 湿式电磁铁结构
DS3 系列全部采用湿式衔铁电磁铁，DS3-RSB1/11V-D24K1/CM 仅 B 侧配置一套电磁铁。电磁铁由导套和可更换线圈两部分组成：导套螺纹拧紧在阀体侧面，内部衔铁完全浸泡在液压油内部，油液起到润滑、冷却作用，衔铁运动无机械磨损，提升使用寿命。 线圈通过锁紧螺母固定在导套外侧，线圈本体支持 360° 旋转，现场调试可以自由调整连接器朝向，适配控制柜走线空间限制；线圈锁紧螺母的标准拧紧扭矩 5±0.5 Nm，扭矩过大会损坏导套螺纹，扭矩不足会造成线圈松动。 本型号 D24 直流线圈，20℃条件下线圈直流电阻 18.6Ω，工作电流 1.29A，功耗约 31W，电压允许波动范围 ±10% 额定电压。线圈绝缘等级为 H 级，防护等级依靠 K1 连接器实现 IP65，需要配套合格连接器并且正确安装才能保证防护等级。
补充特性：DS3 直流电磁铁可以搭配内置整流桥的特殊连接器，直接接入交流电源使用，但会降低阀的压力 - 流量工作极限，该工况需要核对工况是否允许。
2.3 阀芯 - 弹簧复位机构
RSB1 阀芯为二位弹簧复位结构，B 侧电磁铁通电，电磁力推动阀芯向 A 侧移动，切换油道；线圈断电之后，内置复位弹簧把阀芯推回中位。弹簧复位结构带来的优势是：系统失电、断电瞬间，阀芯自动回到原始中位，设备执行机构回到预设安全状态，在安全逻辑要求较高的液压设备上很有价值。 阀芯和阀套精密配合，配合间隙严格控制，在保证阀芯灵活滑动前提下控制内部泄漏。阀芯机能 RSB1，属于单电磁铁二位阀，中位与 B 侧电磁铁驱动工作位，只有 B 侧配置电磁驱动，A 侧无电磁铁。
2.4 FPM 氟橡胶密封系统（V 代码）
本型号选用 V=FPM 氟橡胶整套密封套件，区别于标准 NBR 丁腈密封。NBR 密封适配 HL/HM 型矿物液压油，而 FPM 密封适配 HFDR 磷酸酯液压油、高温合成介质、部分难燃液压液，适合钢铁冶金、压铸设备、高温工况液压系统。 整套密封包含阀板 O 圈、电磁铁导套 O 圈，FPM 密封套件订货代码 1985410；标准 NBR 密封套件代码 1985406。密封件允许介质温度 - 20℃~+80℃，需要注意，介质长期超过 80℃会加速密封件老化降解，需要控制油液工作温度。
2.5 CM 带护套手动应急操作
CM 手动推杆是直流阀专用应急机构，带有橡胶防尘防水保护套，防止粉尘、油污进入推杆位置。在设备断电，或者电气故障，线圈损坏无法换向的时候，可以按压 CM 推杆直接推动阀芯完成换向，方便调试设备、故障排查。 CM 结构仅为按压式，没有机械自锁，松开手之后阀芯依旧由弹簧复位回到中位；如果需要保持阀芯位置，选型时可以选择 CPK 带机械定位的手动机构。交流电磁铁版本不能使用 CM 手动结构。
三、核心技术参数
所有性能测试条件：矿物液压油，粘度 36 cSt，油温 50℃，按照 ISO 6403 标准测试。
表格
| 参数项目 |
参数值 |
| 型号 |
DS3-RSB1/11V-D24K1/CM |
| 阀类型 |
直动式电磁方向控制阀，板式安装 |
| 安装标准 |
ISO 4401-03（CETOP03） |
| 阀芯机能 |
RSB1：B 侧单电磁铁，二位，弹簧复位 |
| 最大工作压力 |
350 bar |
| 最大通流流量 |
100 l/min |
| 供电类型 |
DC24V 直流 |
| 线圈 20℃电阻 |
18.6 Ω |
| 消耗功率 |
31 W |
| 电压波动允许范围 |
±10%Un |
| 密封材质 |
FPM 氟橡胶（V），适配特殊难燃介质 |
| 介质类型 |
HFDR 磷酸酯等特殊液压油；也可兼容矿物油 |
| 油液工作温度 |
-20℃ ~ +80℃ |
| 最高操作频率 |
18000 次 / 小时 |
| 负载持续率 |
100% ED（可长期连续通电） |
| 电气接口 |
K1 EN175301-803 连接器（连接器需单独订购） |
| 防护等级 |
IP65（配套标准 K1 连接器正确装配） |
| 手动操作 |
CM 带防护套按压式手动应急（无自锁） |
| 安装姿态 |
弹簧复位型，可任意方位安装 |
| 阀重量 |
1.4 kg |
| 换向时间（DC 阀） |
得电：10-25 ms；失电复位：15-40 ms |
| 固定螺钉 |
M5×30 ISO4762，拧紧扭矩 5 Nm |
压力损失说明：不同流量下阀的压降 Δp 参考样本 Δp-Q 曲线，RSB 系列阀芯对应专门的工作极限曲线，选型时需要结合系统实际压力 / 流量核对，不要超出阀的压力 - 流量工作边界，否则会出现阀芯无法可靠换向故障。
过滤要求：系统油液推荐过滤等级 ISO 4406:1999 18/16/13，油液清洁度不足会造成阀芯卡滞、磨损，缩短阀使用寿命。
四、工作原理
DS3-RSB1/11V-D24K1/CM 属于直动式电磁换向阀，电磁力直接驱动阀芯，无先导级，依靠 B 侧湿式电磁铁、复位弹簧共同完成换向动作。
- 线圈未得电（断电中位） B 侧电磁铁没有通电，电磁力消失，复位弹簧把阀芯保持在中位。各油口按照 RSB1 阀芯中位通路实现通断，液压油从 P 口的流动被阀芯阻断，执行元件维持现有状态；T 回油口按照阀芯通路实现回油逻辑。此时 CM 手动推杆处于释放状态。
- B 侧线圈得电（电磁铁工作位） DC24V 线圈通电，电磁铁产生电磁吸力，推动湿式衔铁，衔铁直接推动阀芯克服复位弹簧弹力移动，阀芯切换到工作位置，阀内部流道切换。P 口压力油接通对应工作油口，同时另一路工作油口连通 T 回油口，液压油流向改变，驱动油缸或者液压马达完成动作。
- 线圈断电，弹簧自动复位 切断 DC24V 供电，电磁铁电磁吸力消失，复位弹簧将阀芯推回中位，油路回到断电状态，执行机构停止动作或者回到中位对应的油路逻辑。弹簧复位的特性保证一旦电源断开，阀自动回到安全中位，具备失电安全保护特性。
- 手动应急操作模式 电气故障、设备停机调试，不给线圈供电条件下，可以按压 CM 带护套手动推杆，机械力直接推动阀芯，模拟电磁铁得电的换向状态，观察油缸动作，用于排查液压回路故障；松开推杆，弹簧立刻复位，阀芯回到中位。CM 推杆无锁止，不能保持换向位置。
因为是直动式结构，阀换向速度快，DC 版本得电换向时间 10-25ms，复位 15-40ms。换向时间会受油液粘度（温度）、系统压力、实际流量轻微影响。如果需要更平缓无冲击换向，可以选用 DS3 系列 F 软移位版本，通过降低阀芯移动速度，降低液压冲击。
五、安装调试要点
- 安装姿态：弹簧复位结构的 DS3 阀，阀体可以任意角度安装，没有强制水平要求；只有 RK 机械定位无弹簧阀芯才要求轴线水平，本型号不受限制。安装底板必须保证平面度、粗糙度，O 形圈安装到位，螺钉对角分次拧紧，扭矩严格控制 5Nm，不要暴力拧螺钉，防止阀体变形造成阀芯卡滞。
- 电气接线：K1 连接器需要单独采购，阀本体出厂不带连接器。供电 DC24V，电压波动不要超过 ±10%。直流线圈注意区分正负极；如需抑制线圈断电电压尖峰，可以选用带二极管的连接器，保护 PLC 输出模块。
- 介质匹配：本型号 V=FPM 氟橡胶密封，优先用于磷酸酯 HFDR 难燃液压油；如果使用普通矿物油，也可以使用 V 密封，但成本高于 N 密封版本。严禁介质超出温度 - 20~+80℃区间。
- 油液清洁：液压系统必须保证过滤精度，新设备调试前对管路充分冲洗，防止金属杂质进入阀内部造成阀芯卡滞。出现阀芯卡滞，优先检查油液清洁度，不建议频繁敲击手动推杆。
- CM 手动推杆使用：仅作为调试应急，不要长时间持续按压 CM 推杆运行设备；按压后松开，弹簧自动复位。护套注意保护，避免破损，防止灰尘泥水侵入。
- 压力 / 流量校核：选型完成后核对系统实际工作点，不能超过 RSB 阀芯压力 - 流量极限曲线，大流量高压工况超出曲线边界，会发生电磁铁推力不足，阀芯无法完全换向的故障。
六、主要应用行业与场景
DS3-RSB1/11V-D24K1/CM 最大特点是 FPM 氟橡胶密封、单电控弹簧复位、带应急手动操作，适配特殊难燃液压介质，适合有失电复位安全需求的液压系统。
6.1 冶金行业
钢铁热轧、连铸设备，部分工位使用磷酸酯难燃液压油，防止油管破裂遇高温起火。FPM 氟橡胶密封适配 HFDR 介质；弹簧复位实现失电自动回中位，保障设备安全；CM 手动推杆方便冶金现场故障检修调试。
6.2 压铸、高温成型设备
压铸机、热成型液压站，系统油温偏高，部分设备采用难燃液压介质。直动阀响应速度快，适合做小执行机构换向，或者作为插装阀先导控制。
6.3 非标自动化设备
各类专机、装配工装、测试台液压系统，需要单方向电磁阀控制油缸动作，断电弹簧复位回到安全位置。设备调试阶段 CM 手动推杆极大方便现场调试，不需要给电气系统上电，就可以测试油缸运动。
6.4 工程机械附属液压系统
各类工程机械附属液压模块，例如环卫设备、工程改装设备，DC24V 供电适配车载 24V 直流电源；弹簧复位提供安全逻辑。注意车载系统油液清洁度需要严格管控。
6.5 风电、能源设备液压站
风电变桨液压单元，部分液压系统采用难燃介质，对密封耐介质兼容性有要求，阀的失电复位功能可以提升系统安全冗余。
6.6 机床行业
机床夹具液压单元、磨床辅助液压回路，小流量执行机构方向切换，使用特殊合成液压油工况选用 V 密封版本。
使用注意：本阀属于直动式阀，选型必须核对系统压力 / 流量工况；当系统流量、压力超出样本工作极限，需要选用更大规格的液压阀。
七、维护保养与备件
DS3-RSB1/11V-D24K1/CM 日常维护重点集中在油液清洁、密封老化、线圈状态检查。
- 定期监测液压油清洁度，按照设备维护周期更换液压油与过滤器；
- 如果出现阀底板位置渗油，优先检查 O 形圈，FPM 密封备件包订货代码 1985410；
- D24 线圈损坏，可单独更换同规格 D24 线圈，线圈零件编码 1903081；锁紧螺母 O 圈需要同步更换，锁紧螺母扭矩 5±0.5Nm；
- CM 手动护套出现破损，及时更换护套配件，防止杂质进入推杆部位；
- 长期停机后重启设备，建议先低压空载运行，确认阀换向动作正常再投入满负载运行。
DS3 系列备件体系完整，线圈、密封包、手动机构都可以单独采购，无需整体更换阀体，降低后期维护成本。
八、总结
DS3-RSB1/11V-D24K1/CM 是 DUPLOMATIC DS3 系列下一款面向特殊介质工况的单电控直动电磁换向阀。ISO4401-03 标准化板式接口、FPM 氟橡胶密封、弹簧失电复位、CM 应急手动推杆、DC24V 湿式电磁铁，这些设计组合，让它在冶金、压铸、非标自动化等使用难燃液压油的设备中拥有明确应用价值。 选型时需要重点确认系统实际压力、流量，核对阀芯压力 - 流量极限，确认介质类型匹配密封材质，同时做好油液过滤维护，保障阀长期稳定运行。DS3 完整系列拥有非常丰富阀芯机能、供电电压、密封、手动机构选项，可以覆盖绝大多数中小流量工业液压方向控制需求。
