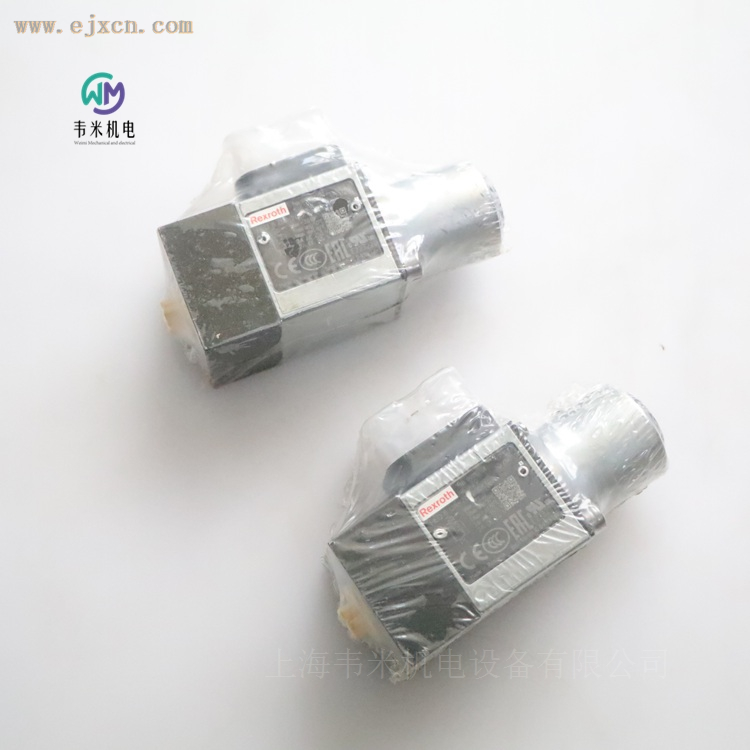

力士乐压力开关HED8OA-20/200K14

力士乐 R901102708 HED8OA-20/200K14 柱塞式液压压力开关产品详解

在工业液压系统当中，压力监测与信号输出是保障设备安全运行、实现工序逻辑控制的关键环节。压力开关作为机 - 电信号转换元件，可以把液压系统内部压力变化转化为开关量电信号，给到 PLC、继电器、报警回路，完成压力超限报警、泵组启停、工序顺序动作、安全联锁等功能。力士乐 HED8 系列柱塞式液压 - 电气压力开关，是工业液压领域应用较为广泛的机械式压力开关产品，本文介绍型号为 R901102708 HED8OA-20/200K14 管道安装型压力开关，围绕产品结构设计、核心技术参数、内部工作原理、选型要点、安装维护以及各行业实际应用展开完整解析。

一、产品概述与结构设计

R901102708 完整型号标识为 HED8OA-20/200K14，属于 HED8 组件系列 2X，为管道安装（OA）柱塞式压力开关，压力等级 200 bar，配备 DIN EN 175301-803 标准 K14 方形电气连接器，出厂配置 NBR 橡胶密封件，不带保护帽内六角调节杆，不随本体附带连接插头，插头属于独立采购附件。

HED8OA-20/200K14 采用一体化模块化柱塞结构，整机重量约 0.8 kg，安装位置不受姿态限制，可以水平、竖直或者倾斜布置在液压管路当中。整体分为液压检测主体、压力调节组件、微动开关电气单元三大部分。

液压检测主体阀体采用高强度合金材质，接口规格 G1/4" 管道螺纹，适配常规液压管路安装。阀体内部开设节流阻尼孔，液压介质通过节流孔作用在柱塞端面，节流结构可以缓冲部分瞬时液压冲击，降低压力尖峰对内部运动零件的直接冲击。

压力调节组件包含压缩弹簧、弹簧座、内六角调节杆。该款型号为无刻度内六角调节杆，依靠内六角工具旋转调节杆改变压缩弹簧预压缩量，以此设定开关触发压力。顺时针旋转调节杆，弹簧预紧力增大，切换设定压力升高；逆时针旋转调节杆，预紧力减小，切换设定压力降低。产品本体刻度仅可作为参考指示，实际调试时必须外接压力表完成压力点精准整定。弹簧座设置机械限位挡块，当系统出现压力骤降或者超压工况，机械挡块会限制柱塞运动行程，避免微动开关、压缩弹簧受到过量机械冲击发生损坏，提升恶劣工况下零件寿命。

电气单元搭载无源微动开关，具备常开 NO、常闭 NC 双触点功能，实现零电位转换输出，不需要外接参考电位，适配多数工业电控回路。电气接口为 K14（DIN EN 175301-803 大型方形连接器），当配套对应插头拧紧安装之后防护等级达到 IP65，可以满足车间普通粉尘、少量溅水工况。需要注意，K14 连接插头需要单独订货，不属于本体供货范围。

HED8 全系列提供多种安装形式，OA 代表螺纹管道安装；OP 代表底板安装；OH 代表 ISO16873 法兰连接，可搭配 HSZ 叠加阀板实现阀块垂直叠加安装。本款 HED8OA-20/200K14 是螺纹管道安装，直接接入液压管路，不需要额外阀板，适合改造项目、外置管路压力监测场景。

同系列还提供多种调节结构：不带保护帽调节杆、带密封保护帽调节杆、带刻度调节杆、带刻度旋钮、可锁定带刻度旋钮，用户可以根据现场防误操作需求选择对应版本。本款采用基础型无刻度内六角调节杆，适合调试完成后很少改动设定压力的工况。

密封配置上，本体默认 NBR 密封，适配矿物液压油；如果使用合成油、难燃液压介质，可以选择 FKM 氟橡胶密封版本；低温工况可以选择 MT 低温密封，低温密封最高工作压力限制 315 bar。HED8 系列压力等级覆盖 50 bar、100 bar、200 bar、350 bar、630 bar 五个档位，200 bar 档位调节区间 15-200 bar，NBR/FKM 密封最大允许工作压力 350 bar。630 bar 版本不支持垂直叠加装配，也没有低温密封，且未取得 UL 认证，选型需要留意限制条件。

二、核心技术参数

2.1 液压参数

表格

2.2 环境与机械性能

表格

2.3 电气参数（K14 连接器 DIN EN 175301-803）

表格

2.4 认证与介质适配

产品具备 CE、RoHS、CCC 认证；350 bar 及以内压力版本拥有 UL 508 认证。 适配介质包含矿物油 HL、HLP、HLPD、HVLP、HVLPD；不溶于水生物降解介质 HETG、HEES；可溶于水 HEPG；不含水耐火介质 HFDU、HFDR；含水耐火介质 HFC。 含水 HFC 介质使用时，每个控制边最大压差 50 bar，回油预载压力需要大于压差的 20%，以此抑制气蚀现象，对比矿物油工况，元件使用寿命为原寿命的 50-100%。

重要提示：该压力开关属于机械式开关，存在固有的切换压差，也就是接通压力和断开压力存在差值，压差大小随设定压力变化；设备长期运行，随着油液质量下降、负载循环发生变化，切换压差会随着时间出现增加，系统设计需要把压差纳入逻辑考量，避免频繁震荡通断。

三、内部工作原理

HED8OA-20/200K14 属于柱塞式液压 - 电气压力开关，依靠液压压力克服弹簧力驱动微动开关完成电路切换，实现液压压力信号向电开关量的转化。

被测液压压力经过阀体节流孔到达柱塞承压端面。当系统实际压力低于预先调定压力，压缩弹簧通过弹簧座将柱塞顶向液压侧，弹簧座对微动开关施加外力，微动开关维持初始触点状态（常闭触点导通，常开触点断开）。

当液压系统压力持续上升，液压推力逐步克服压缩弹簧预紧力，推动柱塞向调节侧移动，带动弹簧座同步位移。当压力达到设定触发值，弹簧座释放对微动开关的机械挤压，微动开关内部触点发生翻转：常闭触点断开，常开触点闭合，输出对应的开关电信号给到控制系统。

当系统压力下降，压力降低到低于回差（切换压差）对应的压力数值，弹簧力推动柱塞复位，弹簧座再次压紧微动开关，触点恢复初始状态，完成一次完整压力检测循环。

弹簧座集成机械硬限位结构，当发生压力急剧跌落或者超压冲击，限位结构限制柱塞最大行程，避免微动开关被过度挤压损坏，同时防止压缩弹簧被压并失效，这个机械保护结构是延长压力开关现场使用寿命的重要设计。

节流小孔的作用是过滤管路瞬间压力尖峰，避免瞬时冲击压力造成开关误触发。但节流孔不能抵消持续的大幅度压力脉动，如果现场液压冲击剧烈，系统侧仍然需要增加蓄能器、阻尼器做外部缓冲。

调节设定压力的逻辑：使用内六角工具旋转调节杆，改变压缩弹簧的预压缩量。弹簧预紧力越大，需要更高液压压力才可以推动柱塞动作，触发压力就越高；弹簧预紧力调小，触发压力随之降低。务必注意，本体上面的刻度仅作为粗略参考，工业调试必须外接标准压力表读取实际触发压力，不可以直接依靠刻度数值作为整定依据。

触点是无源零电位转换，1 mA-2 A 区间电流均可实现开关动作。小电流场景（mA 级别 PLC 输入点）也可以可靠动作；但需要注意感性负载（继电器线圈、电磁阀线圈）工况，感性关断会产生反向电动势，建议增加吸收回路，保护微动开关触点，减少电弧烧蚀，延长触点寿命。

四、选型与订货要点

完整订货型号 HED8OA-2X/200K14，物料号 R901102708，拆解型号编码含义，方便工程师做选型核对：

1. HED8：产品系列，柱塞式液压 - 电气压力开关；
2. OA：连接形式，OA=G1/4 管道安装；OP = 底板安装；OH=ISO16873 法兰叠加安装；
3. 2X：组件系列 2X；
4. 200：压力等级 200 bar；
5. K14：电气接口 K14，DIN EN175301-803 方形连接器（插头单独订购）；

密封选项：不标注代表 NBR 密封；V=FKM 氟橡胶密封；MT = 低温密封（最大 315 bar）。 调节类型：无代码 = 内六角无刻度调节杆；S 带保护帽；A 带刻度；AS 带刻度 + 保护帽；KW 带刻度旋钮；KS 可锁定带刻度旋钮。

选型核对清单：

1. 确认系统最大工作压力，不可超过元件最大允许工作压力；200 bar 等级 NBR/FKM 密封最大承压 350 bar，不可长期在 350 bar 持续运行；
2. 确认实际需要的触发压力落在调节区间内，预留一定余量，不要把设定点放在调节区间极限；
3. 确认安装形式：管路选 OA，阀板底板选 OP，叠加阀块选 OH；
4. 确认电气接口：K14 方形连接器或者 K35 M12×1-A 编码连接器；
5. 确认液压介质，匹配 NBR / FKM / MT 密封；
6. 确认调节结构，现场是否需要防误改动锁止旋钮；
7. 确认是否需要采购配套插头，K14 插头不属于本体供货包内。

五、安装调试与维护注意事项

5.1 安装要点

1. 安装位置尽量远离液压冲击源、强振动源。虽然元件具备抗振动指标，但持续高强度振动会加速内部弹簧、微动开关疲劳，缩短使用寿命。如果管路脉动冲击大，管路增加阻尼或者蓄能缓冲。
2. 安装姿态任意，但需要预留调节扳手操作空间、插头拆装空间。HED8OA-20/200K14 为 G1/4 螺纹，紧固时只可以夹持阀体六角位置，禁止旋转调节头，避免内部调节组件受力损坏。
3. 油口 P 接入被测压力油路，不要接回油低压管路。系统必须满足 ISO4406 (c) 20/18/15 油液清洁等级，油液杂质会磨损柱塞，造成卡滞、压力点漂移。新设备投产前做好管路冲洗。
4. 电气插头装配，插头完全推入之后锁紧固定螺钉，保证 IP65 防护等级；户外、潮湿环境优先考虑带密封垫圈原装插头。

5.2 压力调试步骤

1. 液压系统空载，外接标准压力表，并联在压力开关检测油口；
2. 使用内六角工具旋转调节杆，先将设定压力调到较低位置；
3. 逐步升高系统压力，观察压力表，记录压力上升时开关翻转的压力；
4. 微调调节杆，直到到达需要的动作点；反复升降压力，确认接通、断开压力，确认切换压差满足系统逻辑；
5. 调试结束，本款无保护帽，现场如果存在误触碰风险，可以外部增加防护罩。

禁止直接依靠阀体外壳刻度作为正式设定值，刻度仅作为初步参考。

5.3 日常维护与故障判断

常见现象 1：压力达到设定值开关没有动作。排查：油液污染柱塞卡滞；调节杆调节方向错误；电气插头接触不良；微动开关触点烧蚀。 常见现象 2：压力开关频繁抖动、反复通断。排查：管路存在剧烈压力脉动冲击，需要外部增加缓冲；切换压差太小，系统工况接近开关临界点。 常见现象 3：动作点漂移。排查：弹簧疲劳；介质污染造成柱塞磨损；长期超压运行。

维护建议：定期检查插头连接状态；大修液压系统时，检查压力开关动作；不要超参数使用元件。元件内部为密封装配结构，不建议现场拆解维修，出现内部故障建议直接更换。

六、应用行业与典型工况

力士乐 HED8 系列压力开关是通用型机械式压力开关，不需要供电电源，依靠液压压力驱动微动开关输出无源开关信号，适配绝大多数工业液压系统的压力联锁、报警、顺序动作场景，HED8OA-20/200K14 管道安装版本尤其适合后期改造、外置管路压力监测。

6.1 机床行业

数控机床液压夹紧单元，当夹具油缸夹紧压力达到设定值，压力开关输出信号，PLC 收到信号之后才允许主轴启动加工；如果夹紧压力不足，开关状态翻转，设备触发安全联锁禁止加工动作。液压站油滤堵塞监测，检测滤芯前后压差，压差超标输出报警，提示更换滤芯。机床液压站蓄能器压力监控，当蓄能器压力下降到下限，输出信号启动补油泵。

6.2 塑料机械

注塑机液压系统，用于锁模压力确认、射胶压力信号反馈。锁模油缸压力到达阈值，压力开关给出信号，才执行射胶工序，保障注塑生产安全。管道安装 HED8OA-20/200K14 可以直接布置在油路支管，适配老设备改造升级，不需要重新加工集成阀块。

6.3 工程机械与特种装备

随车起重机、高空作业车液压安全联锁，监测变幅、支腿油路压力，实现压力超限报警；部分液压试验台，用来完成压力阈值开关信号输出。工程机械现场振动较大，选型安装需要尽量避开强冲击点。

6.4 冶金行业

冶金液压站、轧机辅助润滑与夹紧液压回路，做压力失压报警。当系统供油压力低于安全阈值，压力开关信号给到中控系统，触发声光报警，必要时联动设备停机，保护轧机设备。冶金现场环境温度高，介质如果使用合成液压油，需要优先选用 FKM 密封版本。

6.5 船舶与海工甲板机械

船舶甲板液压绞车、舵机液压系统压力监测。舱内普通环境可以选用 K14 插头；高潮湿浪花飞溅位置，可评估 M12×1 接口 K35 版本防护 IP67。船舶应用需要确认介质与密封兼容性，含水难燃液压油 HFC 必须核对密封材料参数。

6.6 通用液压站、能源装备

各类标准液压站，压力开关用于泵组加载 - 卸荷控制。当蓄能器压力达到上限，压力开关信号控制泵卸荷；压力跌到下限，控制泵重新加载补压。水电站液压调速系统辅助压力监测，作为压力传感器之外的机械式冗余开关，提升系统安全等级。

6.7 系统逻辑应用场景总结

1. 安全联锁保护：压力不足禁止设备启动；超压报警；
2. 工序顺序动作：A 缸压力到位之后，触发 B 缸动作；
3. 蓄能器充放液逻辑控制；
4. 过滤器堵塞压差报警；
5. 液压系统失压故障报警。

七、机械式压力开关与电子压力传感器对比

很多设计工程师会纠结选择 HED8 机械式压力开关还是电子压力变送器。HED8 这类机械式压力开关优势：不需要供电电源，无源触点输出，结构简单，抗电磁干扰能力强，适合简单二值逻辑（高于某压力接通，低于某压力断开），可以直接驱动继电器回路，不需要模拟量采集模块，成本具备优势。

局限是：只能输出开关量，不能读取连续压力数值；存在固定切换回差；压力设定需要现场压力表整定。如果系统需要连续采集压力数值、多点可编程触发点，建议选用电子型压力传感器。两种器件可以搭配使用：电子传感器做压力显示，机械式压力开关作为硬件安全冗余。

八、总结

力士乐 R901102708 HED8OA-20/200K14 管道式柱塞压力开关，是成熟可靠的机 - 电转换液压元件。G1/4 管道安装方式适配大量存量设备改造，200 bar 压力等级覆盖机床、橡塑、冶金、通用液压站多数中等压力工况，无源微动开关兼容 PLC 数字输入和继电器控制回路。

实际项目应用中，应当充分关注切换回差、介质 - 密封匹配、油液清洁度、外部液压缓冲防护几个关键点，调试以外接压力表为准，不依赖外壳刻度，合理的选型、安装与维护，能够充分发挥产品 500 万次以上的机械寿命，保障液压系统逻辑控制与安全联锁长期稳定运行。

德国力士乐REXROTH压力继电器订货号和型号：

R901107394 HED8OH-20/50K14KW

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901106509 HED8OP-20/100K14S

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901107790 HED8OP-20/100K14AS

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901102754 HED8OA-20/50K14KW

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102778 HED8OA-20/350K14S

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

R901107122 HED8OH-20/100K14KW

R901102706 HED8OA-2X/100K14

R901094159 HED8OA-2X/100K14KW

R901101698 HED8OA-2X/50K14

R901102710 HED8OA-2X/350K14

R901102711 HED8OA-2X/100K14S

R901102708 HED8OA-2X/200K14

R901106448 HED8OA-2X/200K14KW

R901106452 HED8OA-20/200K14AS

R901108512 HED8OA-20/630K14AS

R901107396 HED8OP-20/50K14AS

R901106504 HED8OP-20/50K14S

R901102747 HED8OP-2X/100K14

R901107370 HED8OP-2X/100K14KW

R901107083 HED8OP-2X/50K14

R901106453 HED8OP-2X/350K14

R901107129 HED8OP-2X/350K14KW

R901091138 HED8OP-2X/350K14AS

R901108003 HED8OP-20/200K14AS

R901108018 HED8OP-2X/200K14KW

R901107095 HED8OH-2X/350K14KW

R901099789 HED8OH-2X/200K14V

R901102349 HED8OH-2X/50K14

R901107086 HED8OH-2X/50K14AS

R901099808 HED8OH-2X/200K14

R901102360 HED8OH-2X/100K14

R901107122 HED8OH-2X/100K14KW

免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
