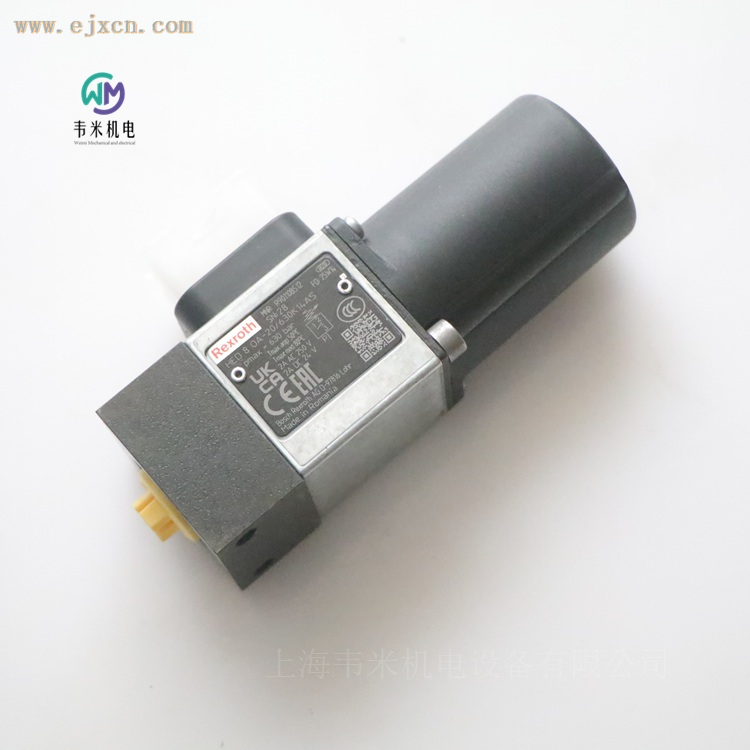

力士乐压力继电器HED8OA-20/630K14AS
力士乐 R901108512 HED8OA-20/630K14AS 柱塞式液压电气压力开关产品详解
在现代工业液压系统当中，压力监测与信号触发是保障整套设备稳定运行、实现逻辑控制和安全保护的关键环节。机械柱塞式压力开关凭借结构可靠、无需供电即可实现信号输出、适应复杂工况等特点，被大量应用在各类中高压液压回路。力士乐 R901108512 HED8OA-20/630K14AS 属于 HED8-2X 系列液压 - 电气压力开关，专为高压液压系统开发，可完成系统压力监测、超限报警、逻辑顺序动作、安全联锁等功能，广泛配套于各类重型工业液压设备当中。本文从产品结构设计、型号解析、工作原理、完整技术参数、安装要点、介质适配、行业应用场景等维度对这款压力开关进行全面介绍。
一、产品型号解析与整体结构设计
完整型号 HED8OA-20/630K14AS，物料号 R901108512，属于 HED8 组件系列 2X 版本，每一段字符都对应产品的结构、安装形式、压力等级、电气接口、调节结构等关键配置。
- HED8：产品系列代号，柱塞式液压电气压力开关；
- OA：管道安装结构，接口规格 G1/4 内螺纹，直接接入液压管路；
- 20：组件版本 2X；
- 630：最大工作压力等级 630 bar；
- K14：电气接口，DIN EN 175301-803 大方形阀连接器，不含配套插头，插头需要单独采购；
- AS：带刻度调节杆 + 保护帽结构，刻度仅作为参考指示，实际切换压力需要依靠压力表进行精准设定。
HED8-2X 系列提供多种安装形式可选，分别是 OA 管道安装、OP 底板安装、OH 法兰安装（ISO16873 标准），OH 版本还可搭配专用阀板实现 ISO4401 标准的叠加式安装，而 HED8OA-20/630K14AS 采用 OA 管道安装，G1/4 螺纹直接接入管路，安装方式灵活，无需额外阀板，适合直接布管的液压回路。
整体机械结构由壳体组件、柱塞套件、压缩弹簧、调节元件、微动开关五大核心部件组成。壳体采用高强度合金材质，兼顾耐压性能与抗冲击能力，整体重量 0.8 kg。压力油口位置设置节流孔，介质通过节流孔作用在柱塞端面；弹簧座作为中间传动零件，把柱塞的直线位移传递给微动开关。弹簧座自带机械限位挡块，当系统出现压力骤降或者瞬时超压工况时，限位结构可以保护微动开关不受机械冲击，同时避免压缩弹簧被过度压缩损坏，提升元件在压力波动工况的耐受能力。
调节机构采用 AS 配置，带刻度的调节杆外加密封保护帽。保护帽可以阻挡粉尘、油污、水汽进入调节部位，避免现场人员无意改动设定值。需要注意，本体上面的刻度仅做大致参考，不能作为调定压力的唯一依据，现场调试时必须外接压力表来校准实际切换压力。顺时针旋转调节杆，设定切换压力升高；逆时针旋转，设定切换压力降低。同系列还有不带刻度调节杆、带刻度旋钮、可锁定旋钮等多种调节方案，可根据现场防误操作需求选型。
电气部分内置具备常开、常闭双功能的微动开关，支持无电势转换，实现 1 mA-2 A 区间电流的通断。电气接口 K14 为 3 极加 PE 接地的方形连接器，安装匹配插头拧紧后防护等级可达 IP65，满足工业现场粉尘、溅水环境使用。这款 630 bar 压力等级版本不支持垂直叠加安装，无低温密封配置，同时该压力等级没有 UL 认证，选型时需要留意该限制条件。
二、工作原理：液压 - 电气信号转换过程
HED8OA-20/630K14AS 属于柱塞式压力开关，实现液压压力到电气开关信号的转换，整套动作全部依靠机械结构完成，不需要内置电子芯片，抗电磁干扰能力较强。
液压系统的压力介质通过油口节流孔进入，作用在柱塞端面上。柱塞尾部由弹簧座支撑，介质压力产生的推力与压缩弹簧的预紧力形成对抗。当系统实际压力低于预先调定的切换压力时，弹簧弹力推动弹簧座压紧微动开关，开关维持原有触点状态；随着系统压力持续升高，介质推力逐步克服弹簧预紧力，推动柱塞发生位移，带动弹簧座移动。当压力达到设定的切换值，弹簧座释放对微动开关的挤压，微动开关触点发生翻转，完成常开、常闭状态切换，向外输出开关量电信号，给到 PLC、继电器、报警指示灯等后端电气元件。
当系统压力下降，下降至开关复位压差区间，弹簧弹力再次推动柱塞复位，微动开关回到初始触点状态。这里存在切换压差，也就是压力上升触发开关的压力和压力下降复位开关的压力存在差值，压差大小会跟随设定压力点变化，产品样本中提供对应压力等级特性曲线，调试系统逻辑时，需要把切换压差纳入程序设计考虑。
弹簧座设置机械前挡块，是重要的防护设计。在液压冲击、压力骤升骤降时，挡块限制柱塞最大行程，既可以防止微动开关被过度挤压造成物理损坏，也能够避免压缩弹簧被压至并圈状态出现永久变形。
使用注意：为延长产品使用寿命，安装位置尽量避开强振动区域，采取措施降低液压冲击对压力开关的影响。
三、完整技术参数
3.1 通用机械与环境参数
表格
| 项目 |
参数 |
| 产品质量 |
0.8 kg |
| 安装位置 |
任意角度安装 |
| 环境温度（NBR 密封） |
-25 ℃ ~ +50 ℃ |
| 液压油工作温度（NBR 密封） |
-25 ℃ ~ +80 ℃ |
| 液压油允许粘度范围 |
10-800 mm²/s |
| 液压油清洁度要求 |
ISO 4406(c) 20/18/15 |
| 加载循环寿命 |
≥500 万次 |
| 压力调节范围（下降） |
40-630 bar |
| 最大工作压力 |
630 bar |
| 重复精度 |
小于调定压力的 ±1 % |
| 每转调节压差 |
约 214 bar |
| 振动测试 |
5-2000 Hz，最大 10 g |
| 冲击性能 |
运输冲击 15 g/11 ms；功能冲击 25 g/6 ms |
| 合规认证 |
CE、CCC、RoHS（630 bar 版本无 UL 认证） |
3.2 电气性能参数（K14 接口）
表格
| 项目 |
参数 |
| 接口标准 |
DIN EN 175301-803，3 极 + PE |
| 防护等级 |
IP65（插头完全拧紧安装） |
| 最大切换频率 |
7200 次 / 小时 |
| 触点弹跳时间 |
开启、关断均＜5 ms |
| 转换电阻 |
＜50 mΩ |
| 最小切换电流 |
1 mA（24 V DC） |
| 交流负载 |
250 V AC 最大 2 A（欧姆负载 AC-12） |
| 直流感应负载 |
50 V DC 0.5 A；125 V DC 0.2 A；250 V DC 0.1 A |
| 24V 直流 200 万次周期 |
欧姆负载最大 2 A，感应负载最大 0.5 A |
| 24V 直流 500 万次周期 |
仅支持最小 5 mA 小电流负载 |
重要提示：高寿命 500 万次工况只适合毫安级小电流，大电流使用会缩短触点寿命。
3.3 适配液压介质与密封说明
HED8OA-20/630K14AS 出厂标配 NBR 密封件，适配矿物油 HL、HLP、HLPD、HVLP、HVLPD（DIN51524 标准）。 如果现场使用其他介质，可以参考系列选型：
- FKM 密封（型号代码 V）：适配部分可生物降解液压油、难燃液压油 HFDU/HFDR；
- MT 低温密封：这款 630 bar 压力等级不支持 MT 低温密封配置； 使用含水难燃介质 HFC 时，系统压差、回油背压都有额外限制，需要评估气蚀风险，相对矿物油工况，元件使用寿命会出现变化。选型前必须确认密封材料和液压介质兼容性。
3.4 尺寸信息
HED8OA-20/630K14AS 为 OA 管道安装版本，油口 G1/4（DIN3852-2）；阀体最大长度 95 mm，宽度 40 mm，高度方向需要预留拆卸插头空间。设备安装面需要保证表面质量，Rz 最大 4。阀体固定使用 2 颗 M5×50-10.9 内六角螺钉，紧固扭矩 7±0.5 Nm。采购需要注意，压力开关本体不含电气连接插头，插头属于附件，需要单独订购。
四、安装调试实操要点
- 管路安装：采用 G1/4 螺纹直接接入液压管路，螺纹密封做好防护，避免杂质进入阀体内腔。安装位置尽量远离泵出口、阀换向点等液压冲击强烈位置，降低压力尖峰带来的误触发和元件损耗。虽然支持任意安装姿态，但是优先保证调节部位、电气插头留有足够操作空间，方便后期调试和维护。
- 螺钉紧固：阀体固定螺钉严格按照 7±0.5 Nm 扭矩紧固，扭矩过大容易造成壳体变形，扭矩不足会引发松动、渗漏。
- 压力调试：AS 型号带刻度调节杆，刻度仅为参考，不可以依靠刻度直接设定压力。调试过程中，回路接入标准压力表，系统升压，一边观察压力表一边旋转调节杆，记录开关实际触发压力，反复校准直至达到工艺需求。顺时针压力升高，逆时针压力降低。调试完成后，盖上保护帽，避免灰尘进入，同时防止现场人员误碰改动参数。
- 电气接线：选用符合 DIN EN 175301-803 标准配套插头，插头拧紧到位才能实现 IP65 防护等级。微动开关具备常开、常闭两路触点，根据控制系统需求选择对应触点接入回路。该元件是无电势开关，外部回路需要自行提供工作电源。
- 介质与污染管控：系统油液必须达到 ISO4406 20/18/15 清洁等级，做好过滤，油液污染会加速内部柱塞磨损，造成压力漂移、开关动作异常。
- 限制条件：该 630 bar 压力等级产品不支持叠加式阀板安装，不可用于垂直叠加工况，无低温密封、无 UL 认证，选型和使用时规避以上场景。
五、主要应用行业与典型工况
力士乐 HED8OA-20/630K14AS 压力开关最大调节上限 630 bar，面向高压液压系统，输出开关量信号，实现压力到位触发、超限报警、安全联锁、顺序动作，广泛应用在重型装备领域。
1、机床与重型液压站
大型数控机床、锻压机床、油压机液压站。用于夹紧回路压力确认，当夹具油缸压力达到设定值，压力开关输出信号，允许设备执行下一步加工动作；同时用于系统低压报警，如果系统压力达不到最低阈值，触发联锁，设备禁止启动，保护工装、刀具。部分高压液压站利用压力开关实现蓄能器充液控制，蓄能器压力下降到下限发出信号启动补油，压力到达上限停止补油。
2、冶金行业设备
冶金行业的轧机、连铸设备液压和润滑系统。很多冶金设备执行机构工作压力高，同时现场环境多粉尘，温度波动大。柱塞式压力开关抗干扰能力优于电子传感器，用来监测液压回路压力、润滑油路压力。一旦润滑压力不足，压力开关输出信号触发报警或者停机，避免轴承、传动部件因为缺油发生损坏。也用于过滤器堵塞监测，当过滤器前后压差达到设定值，发出报警提示更换滤芯。
3、工程机械
各类高压液压驱动工程机械，例如大型液压试验机、重型起重设备、矿山配套液压系统。部分工程机械高压回路，使用压力开关做压力状态确认，完成逻辑互锁。注意工程机械强振动场景，需要做好管路减震，减少冲击传导至压力开关本体。
4、塑料与橡胶机械
大型注塑机、橡胶硫化压机，高压合模、锁模回路。压力开关检测锁模压力，只有锁模压力达到工艺设定，才允许进行射胶工序，实现设备安全保护，防止模具没有锁紧发生物料喷溅风险。
5、能源、船舶海工配套液压设备
水电站液压执行机构、甲板液压机械、海洋平台配套液压单元。在不需要连续压力数值采集，只需要判断压力是否到达阈值的场合，机械压力开关可靠性突出，不会因为电磁干扰产生误动作。
选型区分提示：如果系统需要连续模拟量压力数值采集，需要选用电子压力传感器；HED8 这类机械压力开关适合两点式阈值判断，输出开关信号。同系列还有 50、100、200、350 bar 压力等级，其中 350 bar 及以下部分版本拥有 UL 认证，可对应不同系统压力需求。
六、产品优势与选型注意事项
这款 HED8OA-20/630K14AS 压力开关核心优势： 1、纯机械柱塞结构，不需要供电，微动开关无电势输出，抗电磁干扰，适合工业复杂电磁环境； 2、最高支持 630 bar 高压，覆盖大量重型高压液压回路； 3、AS 配置带保护帽的刻度调节杆，兼顾调试便捷性和参数防误改动； 4、重复精度小于调定压力 ±1%，加载寿命可达 500 万次循环，满足工业设备长期运行； 5、管道 G1/4 安装，不需要额外阀板，改造项目、新增回路现场部署简单。
选型需要规避的误区： 1、不要把阀体刻度当做精准设定依据，调试必须外接压力表； 2、630 bar 版本不能用于叠加式安装，无低温密封，无 UL 认证； 3、电气插头为独立附件，本体不附带，订货需要一并确认插头物料； 4、触点寿命和负载电流相关，大电流工况会明显降低微动开关寿命； 5、需要尽量隔离液压冲击，冲击尖峰会带来误动作，加速内部零件磨损。
整体来看，力士乐 R901108512 HED8OA-20/630K14AS 是 HED8-2X 系列当中面向高压工况的管道式柱塞压力开关，结构成熟，适配工业液压多种严苛工况，主要用于高压液压系统压力阈值判断，输出开关信号实现联锁、报警、顺序控制。在项目选型阶段，需要结合系统最大工作压力、安装形式、介质类型、电气接口、认证需求综合确认型号，同时做好安装减震、油液过滤，保证长期稳定运行。
