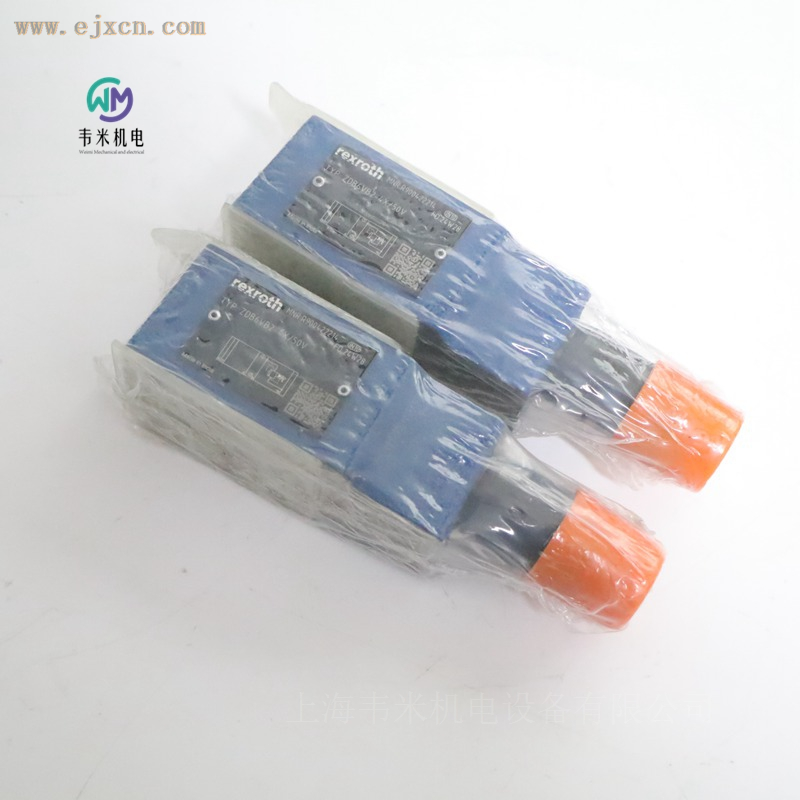

力士乐溢流阀ZDB6VB2-4X/50V
力士乐 R900422214 ZDB6VB2-4X/50V 叠加式先导溢流阀产品详解
在现代工业液压系统当中，压力控制元件直接决定整套设备运行稳定性、操作安全性与加工成品质量。叠加阀凭借装配紧凑、管路简化、维护便捷的优势，大量应用在机床、塑机、冶金、试验设备的阀组集成回路中。力士乐 R900422214 ZDB6VB2-4X/50V 作为 ZDB6 系列下的先导式叠加溢流阀，专门用于 B 口至 T 口的压力限制，能够在 50bar 以内完成系统压力保护与压力设定，是中小流量液压集成回路的常用压力控制阀。
该阀属于 6 通径叠加板式阀，4X 组件系列，订货物料号 R900422214，完整型号 ZDB6VB2-4X/50V，机能为 B-T 溢流，配置外六角带保护帽的压力调节结构，密封形式 NBR 橡胶密封，适配标准 ISO 4401-03-02-0-05 叠加阀安装面，可直接堆叠在换向阀与底板之间，无需额外管路焊接，减少外接管路带来的泄漏隐患，缩短阀组整体装配周期。下面从产品结构设计、型号编码解读、核心技术参数、内部工作原理、性能曲线解读、选型安装要点、行业应用场景、使用维护注意事项几个维度完整介绍这款溢流阀。
一、产品结构与设计特点
ZDB6VB2-4X/50V 属于单插装阀芯的叠加板式先导溢流阀，整体由铸铁阀体、主阀芯组件、先导锥阀组件、压力调节总成、密封件、铭牌等零部件组成，ZDB 型阀体整体重量约 1kg，Z2DB 双阀芯版本约 1.2kg。阀体采用铸造工艺，安装面严格遵循 ISO 4401-03-02-0-05 国际标准油口布局，支持选择是否配置定位孔，方便阀组批量装配时对位定位。
1、叠加式三明治安装结构 叠加阀也叫三明治板式阀，安装时直接夹在电磁换向阀和集成底板之间，P、A、B、T 油口上下贯通对齐，液压油通过阀体内部流道完成压力控制，不需要外接铜管、软管。这种设计大幅简化液压阀组布局，降低管路接头数量，既节省控制柜内部空间，也降低外泄漏发生概率。ZDB 系列阀体一面为元件侧①，一面为底板侧②，两面油口布局保持一致，阀组堆叠时油道可以精准对齐。
2、单溢流插装阀芯，B 口对 T 口溢流机能 型号编码中 VB 代表溢流方向 B-T，也就是当 B 口压力超过设定压力时，阀打开，B 口高压油溢流到 T 回油口；A 口不受该阀限制。回路里如果需要同时对 A、B 两个工作油口做过载保护，则需要选用 Z2DB 双阀芯系列产品。ZDB6VB2-4X/50V 仅配置 1 组压力阀插装组件，专注 B 油路压力保护，结构精简，阀本体厚度小，适合单方向过载防护的工况。
3、压力调节机构（调节代码 2：外六角套筒 + 保护帽） 型号中数字 2 代表调节形式为带保护帽的外六角套筒调节结构，区别于 1 旋转旋钮、3 带刻度可锁旋钮、7 带刻度旋钮版本。操作人员使用标准六角工具旋转调节套筒，改变弹簧预压缩量，以此设定溢流开启压力；调节完成后拧紧锁紧螺母完成防松，锁紧螺母 SW24，锁紧扭矩 10+5 Nm。外侧塑料保护帽可以防止灰尘、碎屑进入调节螺纹，避免无意触碰导致压力漂移。相比带刻度旋钮，该结构体积更小，抗振动能力更强，适合设备长期连续运行、不需要频繁反复调压的工业现场。J3/J5 高防腐版本配置调节类型 2 时，出厂不附带保护帽，保护帽配件 R900692658 需要单独订购。
4、防腐与密封设计 基础版本阀体具备基础防腐能力，项目代号 V 代表 NBR 丁腈橡胶密封件。NBR 密封适配矿物液压油，温度适应范围 - 20℃~+80℃。如果现场环境湿度高、盐雾大，同系列还可以选择 J3（240h 盐雾测试，EN ISO 9227）、J5（720h 盐雾测试，EN ISO 9227）加强防腐版本；介质为抗燃油、合成酯类介质时，则需要选择 FKM 氟橡胶密封型号，FKM 密封环境温度 - 15℃~+80℃，保证密封件耐介质兼容性。
5、接口兼容性 油口布局完全匹配 ISO 4401-03-02-0-05，市面上主流品牌 6 通径叠加阀、换向阀可以实现互换堆叠。阀体可以选配定位孔 / 60，增加定位销 ISO 8752-3x8-St，物料号 R900005694，定位销需要单独订货采购，阀体出厂默认不带定位销。
二、型号编码拆解 ZDB6VB2-4X/50V
完整型号 ZDB6VB2-4X/50V，物料号 R900422214，每段字符对应产品配置，看懂编码可以快速完成替代选型：
- Z：叠加板式阀系列标识
- 无数字：单压力插装阀芯；写数字 2 代表双阀芯（Z2DB）
- DB：产品类型，先导式溢流阀
- 6：通径规格 Size6（6 通径）
- VB：溢流功能方向，B-T，B 口压力超限溢流至 T 回油口；其他可选 VA (A-T)、VP (P-T)、VC (A-T+B-T)、VD (A-B 双向)
- 2：压力调节方式，带保护帽的外六角套筒调节；1 = 旋转旋钮，3 = 带刻度可锁旋钮，7 = 带刻度旋钮
- 4X：组件系列 40-49，该系列安装外形尺寸保持不变，不同子版本可以直接替换
- 50：最高设定压力 50bar，该阀弹簧规格最大可调压力 50bar，不可超过弹簧上限调压力；同系列弹簧规格还有 100bar、200bar、315bar
- V：密封材质 NBR 丁腈橡胶；省略 V 代表 FKM 氟橡胶密封
提示：很多用户选型容易出现误区，50 代表弹簧最大设定压力，不是阀固定输出 50bar，实际工作压力可以在最低开启压力至 50bar 之间连续可调，不允许强行调节超过弹簧额定上限。
三、核心技术参数（全部核对 PDF RE25751 2022-05 文档）
表格
| 项目 |
参数值 |
| 阀类型 |
叠加式先导操作溢流阀 |
| 通径规格 |
Size6（NG6） |
| 安装标准 |
ISO 4401-03-02-0-05 |
| 组件系列 |
4X |
| 溢流机能 |
B-T（B 口溢流至回油 T 口） |
| 最大工作压力 |
315bar |
| 弹簧设定压力档位 |
最大 50bar 连续可调；可选档位 50/100/200/315bar |
| 最大允许流量 |
60L/min |
| 重量 |
约 1kg（ZDB 单阀芯）；Z2DB 约 1.2kg |
| 安装姿态 |
任意安装位置，无方向限制 |
| 密封材质 |
NBR 丁腈橡胶（型号后缀 V） |
| 环境温度 |
-20℃ ~ +80℃（NBR 密封）；-15℃ ~ +80℃（FKM 密封） |
| 液压油粘度范围 |
10-800mm²/s |
| 油液清洁等级 |
ISO4406(c) 20/18/15 |
| T 口允许最大背压 |
40bar（需留意底板阀 / 换向阀的油箱允许压力） |
| 锁紧螺母 SW24 扭矩 |
10+5 Nm |
| 阀体安装 M5 螺栓扭矩 |
无防腐版本 8.1Nm ±10%；J3/J5 防腐版本 7.4Nm ±10% |
兼容介质包含 HL、HLP、HLPD、HVLP、HVLPD 矿物液压油；也可适配 HETG、HEES 生物降解油，HFC 含水抗燃油（更换对应密封件）。使用 HFC 含水抗燃油工况，阀件使用寿命最多下降 30%，建议尽量把 T 口背压维持在元件两端压差 20% 左右，降低气蚀带来的损耗。
四、内部工作原理
ZDB6VB2-4X/50V 属于先导式溢流阀，分为主阀单元与先导锥阀单元两部分，先导泄油外部引流，弹簧腔泄油直接连通 T 回油口。 阀处于初始未溢流状态，主阀芯在弹簧力作用下保持关闭，B 口压力通过阀体内部节流阻尼同时作用到主阀芯两端以及先导锥阀的前端。调节螺钉预先压缩先导弹簧，设定开启压力阈值。
当液压回路 B 口压力低于弹簧预调压力，先导锥阀保持闭合，阻尼小孔没有油液流动，主阀芯上下两侧压力基本平衡，主阀保持关闭，B 到 T 通路切断。
当外部负载升高，B 口压力持续上升，压力超过弹簧预调设定值，油压克服先导弹簧推力，先导锥阀打开。高压油经过先导阻尼小孔，从弹簧腔流向 T 回油通道。油液流过阻尼小孔会产生压力差，主阀芯上下形成压力差值，这个压差推动主阀芯开启，B 口和 T 回油口导通，B 口的多余流量直接溢流回到油箱，从而把 B 口压力维持在预先调定的压力值附近，实现过载保护和压力限制。
一旦外部负载压力下降，B 口压力低于设定压力，先导锥阀重新关闭，阻尼孔不再有流量，主阀芯两端压力恢复平衡，主阀芯复位关闭，溢流停止。
先导式结构的优势是调压弹簧刚度不需要做得很大，所以压力调节更加平滑，流量发生变化的时候，设定压力波动幅度相对更小，对比直动式溢流阀，适合中等压力区间的稳压保护回路。
该阀仅监控 B 口油路压力，A 口油路压力不受此阀管控，如果 A 口同样存在高压冲击风险，需要增加另外溢流阀元件。T 口存在背压工况，背压会叠加作用在先导弹簧腔，会轻微改变实际溢流开启压力，系统设计阶段需要考虑 T 口背压带来的压力偏移，T 口背压不允许超过 40bar 上限。
五、性能曲线解读
产品样本提供两组重要特性曲线，测试介质 HLP46，油温 40±5℃，T 口背压 pT=0bar 条件测试。 1、设定压力 - 流量曲线（pE-qV）：随着溢流流量从 0 提升到 60L/min，阀实际溢流压力会产生小幅抬升，也就是压力 - 流量偏移特性。弹簧 50bar 档位，流量变化过程中压力会有少量上升，属于先导溢流阀正常现象，设计回路时需要预留该部分压力偏差。 2、最小开启压力 - 流量曲线（pEmin-qV）：代表阀刚刚开始出现溢流泄漏的最低压力。ZDB6VB 属于 VB 组别曲线，曲线编号 3；随着溢流流量变大，最小开启压力随之升高。实际调试设备时，不能只参考铭牌弹簧最大压力，同时要结合实际溢流流量评估最低工作压力，避免小流量工况出现压力不稳。
应用提醒：性能曲线是标准测试条件结果，油液粘度、油温、T 口背压变化，都会改变阀实际输出压力。调试设备建议以现场压力表读数为准，不要只依靠调节螺杆圈数估算压力。
六、选型与安装调试要点
1、选型匹配 ZDB6VB2-4X/50V 弹簧最大 50bar，确认系统 B 口最高工作压力必须小于 50bar。如果系统实际工作压力经常接近或者超过 50bar，需要更换更高压力等级弹簧版本。阀最大通过流量 60L/min，回路最大溢流流量不可超过该数值，流量超上限，会带来噪声大、压力抖动、发热加剧的现象。 机能确认：VB=B 口溢流回 T；很多项目容易选错 VA (A-T)、VP (P-T) 机能，安装之后阀不起保护作用。密封件匹配液压介质，矿物油选 V 后缀 NBR 密封；抗燃油、合成油选择省略 V 的 FKM 密封。如需定位孔，型号末尾增加 / 60，定位销需单独采购。
2、安装装配 叠加安装顺序：底板→ZDB6VB2-4X/50V 溢流阀→电磁换向阀，上下端面安放标准 O 型密封圈，四颗 M5 内六角螺栓压紧。无防腐版本拧紧扭矩 8.1Nm ±10%；J3/J5 防腐版本 7.4Nm ±10%。不要超力矩压紧，防止阀体变形，造成阀芯卡滞。 调节螺母 SW24 锁紧扭矩 10+5 Nm，调压时先松开锁紧螺母，六角工具转动调节套筒，顺时针转动压力升高，逆时针转动压力降低；压力调试完成，把锁紧螺母锁紧，盖上保护帽。 阀可以水平、竖直任意姿态安装，没有安装方位限制。阀组如果需要定位销，定位销零件号 R900005694，需要单独采购，阀体出厂不带定位销。
3、调试注意 设备初次调试，调节螺钉先往低压方向调到底，启动液压系统，缓慢升压，一边观察压力表，一边逐步上调压力，直到达到工艺所需要压力，锁紧螺母。不建议一开始就拧到最高位置，防止瞬间高压冲击损坏油缸、传感器等下游元器件。 T 回油管路尽量直通油箱，减少节流，控制背压，T 口背压不能超过 40bar。回油管路如果存在较大背压，会造成溢流压力漂移，出现实际压力和设定值不一致。
4、油液维护 液压油必须满足 ISO4406 (c) 20/18/15 清洁等级，建议系统配置过滤器。油液杂质会划伤主阀芯、先导锥阀密封面，造成内泄漏增大，压力保不住、压力抖动。定期检测油液粘度、污染度，延长阀件使用寿命。 当使用镀锌防腐 J3/J5 版本阀件，若搭配可降解 / 含水难燃油，锌析出会造成油液老化、生成锌皂堵塞喷嘴和过滤器，该风险在系统设计阶段需要予以考量。
七、行业应用场景
力士乐 R900422214 ZDB6VB2-4X/50V 6 通径叠加溢流阀，多用于 B 油路需要做压力限制，整体流量不超过 60L/min 的集成阀组，广泛应用在各类工业液压设备。
1、机床液压设备 数控车床、加工中心液压夹具回路，液压夹紧油缸 B 侧油路过载保护。夹具夹紧压力一般几十 bar，选用 50bar 弹簧版本，当夹紧过程遇到工件硬限位，压力升高，溢流阀开启，限制夹紧力，避免压坏工件或者夹具机构；刀库、尾座液压回路也经常使用该阀做压力防护。叠加式结构适配机床紧凑液压站阀组，方便多组执行元件集成。
2、橡塑机械 小型注塑机辅助油缸、挤出机调模机构、吹塑设备液压回路。部分辅助动作只需要中低压压力，将 ZDB6VB2-4X/50V 叠加在阀组，针对 B 腔设置安全压力，防止模具卡滞产生超压，保护油缸密封。主系统高压溢流使用大规格溢流阀，辅助支路使用叠加溢流阀做支路压力限制，实现分级压力控制。
3、轻工与包装自动化设备 自动化包装机械、纸张处理设备、自动化装配设备液压单元。很多轻工设备执行机构工作压力不高，但是设备空间有限，叠加阀可以实现阀组小型化，对油缸其中一腔做过载保护，遇到机械卡死的时候及时溢流泄压，保护机械结构。
4、液压试验台 小型液压测试台、元器件检测台，用于支路压力限制。部分试验工位只需要 0-50bar 压力区间，选用 50bar 弹簧溢流阀，配合换向阀堆叠，搭建多路测试支路，实现不同工位不同压力保护。
5、冶金辅助设备 冶金生产线辅助液压机构，工件平移机构、压紧机构、矫直辅助油缸。冶金现场环境粉尘多，叠加阀接头少，减少漏油点，B 腔过载时溢流泄压，保障辅助机构运行安全；主高压回路选用更高压力等级溢流阀。
6、工程机械附属液压系统 小型工程机械、农机液压控制阀组，部分辅助油缸 B 侧压力防护，例如夹具、推板机构。注意工程机械大冲击大流量主回路不适合该阀，该阀最大流量 60L/min，仅适合中小流量辅助油路。
7、通用液压站集成阀组 各类定制液压系统，当执行油缸 B 腔存在受外力冲击、负载反弹的工况，叠加 ZDB6VB2-4X/50V，作为 B 腔安全阀。例如升降油缸下降侧、夹紧油缸夹紧侧，负载反冲产生高压时，溢流阀开启卸压，保护管路、油缸不会超压损坏。
八、常见故障与排查
1、压力调不上去 检查弹簧选型是否正确；阀内部油液污染，先导锥阀密封面有杂质颗粒，锥阀关不严持续泄漏；T 口背压过大，回油阻力高；调节螺杆已经到最大行程。 2、压力调不到低压，最低压力偏高 溢流流量过大，对照最小开启压力曲线，流量变大最低开启压力上升；先导阻尼小孔堵塞，阻尼孔部分堵塞造成压差异常；油液粘度太高。 3、压力抖动、噪音大 溢流流量超过阀最大允许流量；回油管路节流，T 口背压波动；油液含有大量空气；油液污染阀芯卡滞。 4、保压压力持续往下掉 先导锥阀磨损、存在杂质，出现持续内泄漏；主阀芯卡滞关闭不严。出现这类情况优先检查油液过滤状态，拆解清洗阀件，损伤严重需要更换阀件。
提示：溢流阀是压力保护元件，回路设计上，不要把溢流阀当作持续稳压节流元件长期大流量溢流，长期大流量溢流会造成阀本体发热严重，加速密封件老化，缩短阀件使用寿命。
九、总结
力士乐 R900422214 ZDB6VB2-4X/50V 是 6 通径 B-T 方向先导式叠加溢流阀，最大弹簧设定压力 50bar，最大流量 60L/min。依托叠加式安装，简化液压阀组管路，具备稳定先导压力控制性能，适合机床、塑机、轻工设备、小型试验台等中小流量液压回路，专门用于 B 工作油口的过载保护与压力限制。 选型时重点确认溢流机能方向、弹簧压力等级、实际最大溢流流量、密封材质与介质兼容性；现场调试以压力表读数为准，同时控制 T 口背压，做好油液过滤维护，能够充分发挥阀件性能，保障液压系统长期稳定运行。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900406615 ZDB6VA2-4X/50V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-4X/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-4X/50V
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409936 ZDB6VB2-4X/100V
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-4X/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-4X/315V
R900409847 ZDB6VP2-42/50V
R901447445 ZDB6VP2-42/315J3V
R900411318 Z2DB6VC2-42/315V
R900425647 Z2DB6VC2-4X/315
R900411314 Z2DB6VD2-42/200V
