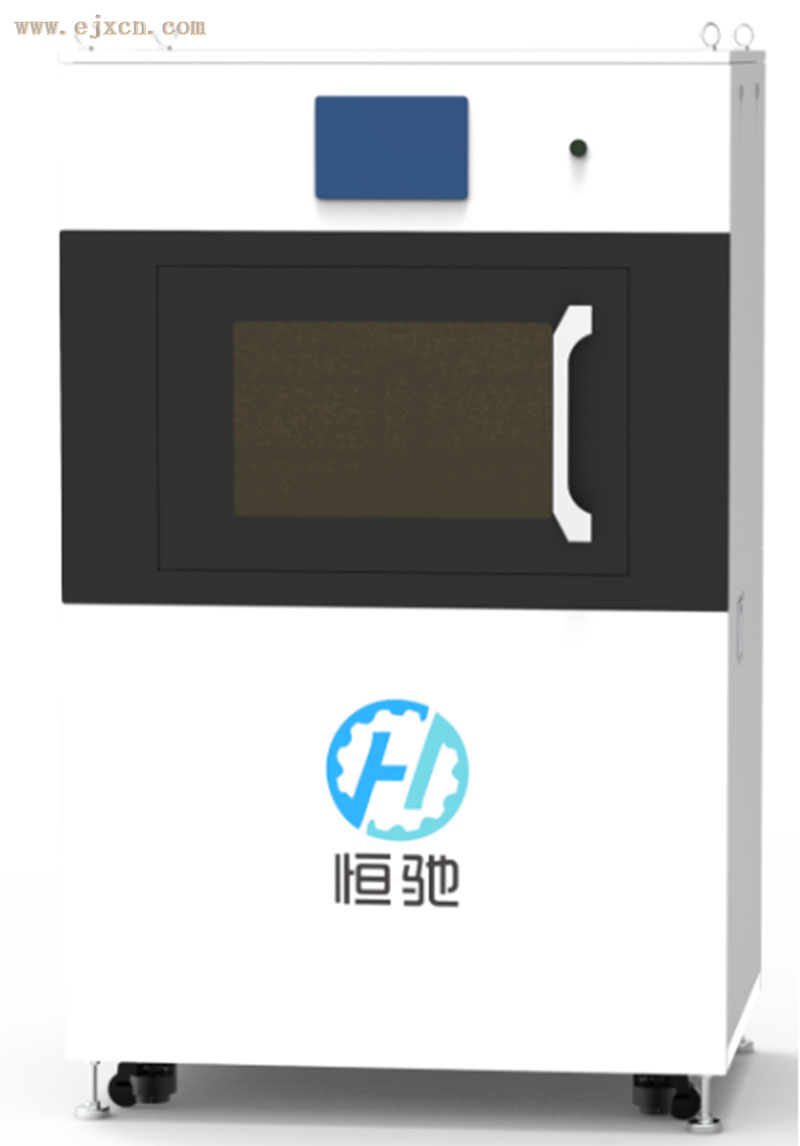

三缸供料式陶瓷DLP3D打印机设备简介
一、设备概述
三缸陶瓷3D打印机是面向高性能陶瓷工业化量产的光固化成型设备，核心采用三缸联动浆料供料系统搭配 4K DLP 紫外投影技术，可稳定输送高固含量陶瓷光敏浆料，实现氧化锆、氧化铝、氮化铝、碳化硅、羟基磷灰石等材料的高精度、高一致性生坯成型，解决传统单缸 / 双缸设备浆料沉降、供料中断、批次稳定性差等痛点，适配齿科、电子、航空、生物医疗等领域批量生产与新材料研发。
二、工作原理
设备以 DLP 面曝光光固化为核心成型工艺，依托三缸循环供料系统实现浆料持续供给：
1. 三缸分别承担储料、供料、回收过滤功能，缸体联动切换，浆料全程恒温搅拌，抑制陶瓷粉体沉降、团聚;
2. 高精度刮刀将浆料均匀铺覆在成型平台，4K DLP 光机按切片图案一次性曝光固化单层结构;
3. 平台逐层下降重复成型，完成陶瓷生坯打印，生坯经脱脂、高温烧结后，得到高致密度高性能陶瓷成品。
三、核心结构组成
1. 三缸智能供料系统 三台独立恒温浆料缸，带搅拌、过滤、循环回流功能，实现浆料不间断供给，保障长时间量产无断料、无浓度波动。
2. DLP 高精度光学系统 4K 高清紫外光机(405nm)，曝光均匀性≥92%，一次性整层曝光，成型效率大幅领先激光扫描式设备。
3. 高精度铺料与成型平台 下沉式成型腔体，伺服滚珠丝杠传动，XY/Z 轴微米级定位精度，搭配恒温控温模块，稳定控制浆料固化环境。
4. 运动控制系统 工业 PLC+10 寸触控屏，内置多套陶瓷工艺库，支持参数自定义、程序存储、远程监控与故障报警。
5. 安全防护系统 密闭负压腔体、紫外防护、浆料防漏、超温保护，适配工业车间长期稳定运行。
四、设备核心优势
1. 量产稳定性强 三缸联动循环供料，效率大幅提升 采用双向往返铺料工艺，取消传统单向铺料回程空程等待时间，单层成型节拍缩短，整机打印效率提升35% 以上，适配工业化连续批量生产。
2. 铺料均匀性更高 双向匀速铺料、压力稳定，有效改善高固含量陶瓷浆料铺层不均、缺料、起堆等问题，层厚一致性好，生坯平整度高。
3. 成型稳定性强 减少机构频繁启停冲击，降低设备振动，浆料液面更平稳，大幅提升高精度薄壁、微孔、镂空结构成型良率。
4. 双模式智能切换 支持单向精密模式 / 双向高效模式一键切换，兼顾高精度试制与高效率量产双重生产需求。
5. 材料适配广 兼容 65至75% 高固含量光敏陶瓷浆料，覆盖氧化物、非氧化物、生物陶瓷全品类材料。
6. 材料利用率高 浆料闭环回收过滤，有效去除结块杂质，材料利用率提升至 95% 以上，降低耗材成本。
7. 操作便捷易维护 标准化工艺模板一键启动，供料缸模块化设计，清洗、换料便捷，降低运维难度。
五、典型应用领域
广泛用于齿科氧化锆牙冠、骨科植入支架、电子陶瓷基板、航空耐高温精密件、半导体绝缘构件、生物科研多孔陶瓷等领域。
六、设备核心技术参数
|
项目
|
技术指标
|
|
成型尺寸
|
200×200×200mm（可定制）
|
|
XY 定位精度
|
±5μm
|
|
Z 轴重复定位精度
|
±10μm
|
|
打印层厚
|
20μm～100μm 连续可调
|
|
最小成型细节
|
≥50μm
|
|
成型效率
|
双向铺料模式 600～800 层 / 小时，较单向提升 35% 以上
|
|
铺料模式
|
单向精密模式、双向高效模式一键切换
|
|
光源类型
|
405nm 工业级紫外 DLP 光机
|
|
光机分辨率
|
4K（3840×2160）
|
|
曝光功率
|
1～100% 无级可调
|
|
曝光均匀性
|
≥92%
|
|
单层曝光时间
|
3～12s 自适应调节
|
|
供料结构
|
三缸恒温循环供料，储料 / 供料 / 回收联动
|
|
单缸容积
|
25L（可扩容）
|
|
控温范围
|
25℃～60℃，控温精度 ±0.5℃
|
|
适配浆料
|
氧化锆、氧化铝、氮化铝、碳化硅、羟基磷灰石等光敏陶瓷浆料
|
|
浆料固含量
|
65～75vol% 高固含量适配
|
|
材料利用率
|
≥95%
|
|
铺料形式
|
双向往返匀速铺料，无回程空程
|
|
刮刀结构
|
高精度弹性刮刀，压力闭环控制
|
|
铺料速度
|
5～30mm/s 变频可调
|
|
超薄层适配
|
稳定实现 20μm 薄层均匀铺覆
|
|
运行振动
|
低冲击结构，大幅降低浆料液面波动
|
|
供电电源
|
AC220V，50Hz
|
|
整机额定功率
|
1.5kW
|
|
外形尺寸
|
约 1250×1050×1850mm
|
|
整机重量
|
约 350kg
|
|
工作环境
|
温度 20～28℃，湿度 40%～60% RH，洁净车间环境避光
|
