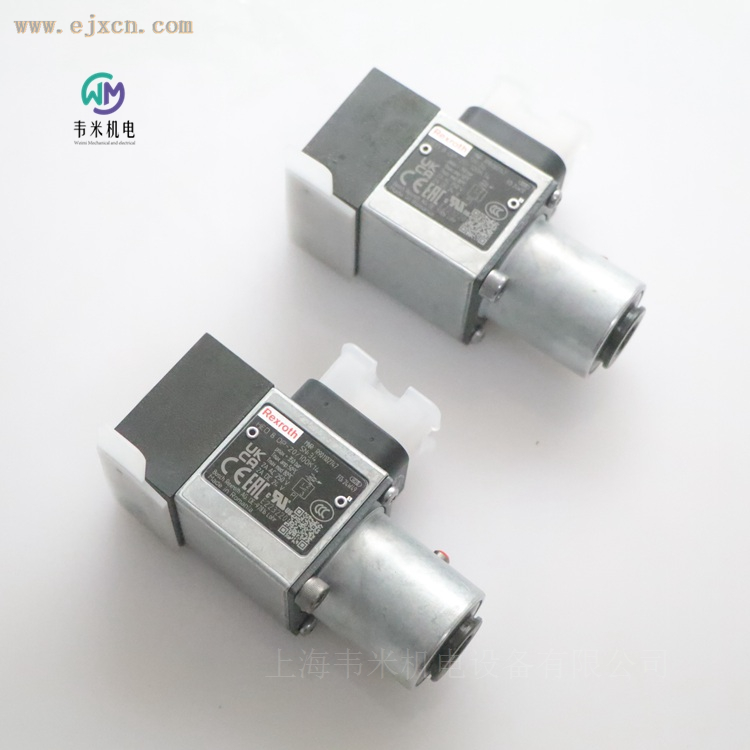

力士乐压力继电器HED8OP-20/100K14
力士乐 HED8OP-20/100K14（R901102747）柱塞式液压电气压力开关产品详解
在现代工业液压控制系统中，压力监测与信号反馈元件是保障整套设备稳定运行、实现逻辑联锁与安全防护的关键部件。柱塞式液压电气压力开关可以将液压系统内部压力变化转化为开关量电信号，向 PLC、继电器、报警装置传递压力状态，广泛用于压力超限报警、泵组启停控制、回路联锁保护等工况。力士乐 HED8OP-20/100K14 物料编码 R901102747，归属 HED8-2X 组件系列，是一款成熟的工业级柱塞式压力开关，兼顾安装灵活性、重复控制精度与工况适应性，在机床、橡塑机械、冶金、工程机械等领域拥有大量实际应用案例。本文从型号代码解析、产品结构设计、核心工作原理、完整技术参数、介质适配要求、安装要点以及各行业实际应用场景展开全面介绍，帮助设备选型、调试及维护人员充分了解这款压力开关的特性与使用边界。
一、型号代码解析 HED8OP-20/100K14
力士乐 HED8 系列压力开关订货代码每一段字符都对应确定配置，以型号 HED8OP-20/100K14 为例，逐段拆解含义，方便工程师快速读懂型号、核对配置、生成新的订货编码。
表格
| 代码分段 |
代码内容 |
含义说明 |
| HED8 |
HED8 |
产品系列代号：HED8 液压 - 电气柱塞式压力开关 |
| 安装结构代码 |
OP |
OP：底板安装，螺纹油口，用于管路 G1/4" 连接；OH：法兰安装，适用于 ISO4401 叠加阀板垂直叠加装配；OA：管道螺纹安装，阀体侧面油口 |
| 组件系列 |
-20 |
组件系列 2X，20 代表 2X 系列（样本标识 HED8-2X），代表第二代产品系列，决定内部结构、尺寸与性能基准 |
| 压力等级 |
/100 |
压力等级 100bar；代表该型号压力调节下降范围 10-100bar；同系列可选：50、100、200、350、630（单位 bar） |
| 电气连接器 |
K14 |
K14 = EN175301-803 标准大型方形阀连接器，3 极 + PE 接地，防护 IP65；K35 = M12×1 A 编码 4 极圆形连接器，防护 IP67 |
| 后缀（本型号无） |
S / A / KW / KS / V / MT |
调节形式与密封后缀：S：带保护帽调节杆；A：带刻度调节杆；KW：带刻度旋钮；KS：可锁定带刻度旋钮；V=FKM 氟橡胶密封；MT = 低温密封件；无后缀 = NBR 丁腈橡胶密封（标准配置） |
对应物料号：R901102747，完整对应 HED8OP-20/100K14，标准 NBR 密封、不带保护帽内六角调节杆、底板 G1/4 管路安装、K14 方形电气插头，压力等级 100bar。
型号解析实用提示： 1、同一台压力开关，只改变后缀即可更换密封材质或者调节旋钮样式，主体阀体不需要改动； 2、压力等级数字代表调节量程，不等同于最大耐压；100bar 等级调节范围 10-100bar，但本体最大工作压力可达 350bar； 3、电气接口 K14、K35 插头均为单独采购配件，本体出厂不含连接插头； 4、如果需要叠加式安装，型号应选择 OH 开头，OP 型号无法直接做叠加装配。
二、产品整体结构与设计特点
力士乐 HED8OP-20/100K14 为柱塞直动式压力开关，整体由金属壳体、柱塞组件、压缩弹簧、压力调节机构、微动开关单元、密封组件、电气接口七大模块构成。产品本体重量 0.8kg，本体结构紧凑，适配多种安装形式，可满足不同液压集成方案的布局需求。
从安装形式来看，HED8OP-20/100K14 支持底板安装，也可实现 G1/4" 管道螺纹安装，同时兼容 ISO 16873 标准法兰连接，还可以作为垂直叠加元件，配合符合 ISO 4401 标准阀板实现叠加式装配。多安装方式的设计，让这款压力开关既可以布置在独立油路管路上，也能够直接叠加在阀组集成块上，减少外接管路，降低管路泄漏风险，简化液压站的整体布局。
压力调节结构方面，该型号采用内六角调节杆，无刻度盘、无保护帽的调节形式，通过内六角工具旋转调节杆，改变压缩弹簧的预压缩量，以此设定压力开关的动作阈值。旋转方向遵循行业通用逻辑，顺时针旋转调定压力增大，逆时针旋转调定压力减小。HED8-2X 系列完整提供四种调节类型，包含带 / 不带保护帽调节杆、带刻度调节杆、带刻度旋钮、可锁定带刻度旋钮，项目有防误调需求时，可以选择其他调节配置的同系列型号。
电气部分配置 K14 大型方形阀连接器，遵循 EN175301-803 标准，为 3 极 + PE 接地结构。在配套插头完全拧紧安装到位的前提下，防护等级可达 IP65。产品本体不随货提供连接插头，插头需要单独采购。内部搭载具备常开、常闭双功能的微动开关，支持零电位转换，无需共地即可完成信号输出，适配绝大多数工业 PLC 数字量输入点位，切换电流覆盖 1mA-2A 区间，小毫安级微弱信号到 2A 欧姆负载都可以适配，兼顾低功耗控制回路与继电器驱动回路的使用场景。
在防护与可靠性设计上，弹簧座设置机械前挡块结构，当系统出现压力骤降、瞬时过压冲击工况时，机械挡块会限制柱塞的极限行程，避免微动开关受到机械撞击损坏，同时防止压缩弹簧被过度压缩失效，从机械结构层面提升元件抗液压冲击能力。密封标配 NBR 丁腈橡胶密封件，针对低温、特殊液压介质工况，同系列可更换 FKM 氟橡胶密封件、MT 低温密封件，以此拓展温度和介质适配范围。
产品取得 CE、RoHS、UL、CCC 多项合规认证，其中压力等级最高 350bar 规格获得 UL 认证，满足国内及海外设备项目的合规准入要求，可用于出口设备与国内各类工业装备。
三、HED8OP-20/100K14 工作原理
HED8OP-20/100K14 属于柱塞式液压 - 电气压力开关，实现 “液压压力 - 机械位移 - 电气通断” 的信号转换，整套动作完全依靠液压介质压力与弹簧力的力学平衡完成，无需供电即可完成压力检测，仅在输出信号侧接入控制回路电源。
被测油路的液压油，通过壳体内部节流孔抵达柱塞端面，液压油压力在柱塞端面形成轴向推力。当系统实际压力低于预先设定的调定压力时，压缩弹簧的预紧力大于液压推力，柱塞保持初始位置，弹簧座压紧微动开关，微动开关维持初始触点状态。
随着液压系统压力持续升高，液压推力逐步克服压缩弹簧预紧力，推动柱塞发生轴向位移，柱塞带动弹簧座同步移动；当系统压力达到压力开关设定的动作压力，弹簧座脱离对微动开关的机械挤压，微动开关内部触点发生切换，常开触点闭合，常闭触点断开，输出对应的开关量电信号，上位控制系统接收到信号之后，就可以执行预设逻辑，比如触发报警、启动油泵、切断电磁阀输出等。
当液压系统压力回落，压力下降至开关复位压力（低于动作压力），液压推力小于弹簧弹力，压缩弹簧推动柱塞与弹簧座回到初始位置，微动开关再次被压紧，触点恢复初始状态，电气信号同步复位。这里需要注意，压力开关存在切换压差，也就是动作压力和复位压力存在固定差值，该差值和设定压力点相关，可查阅官方特性曲线。这个压差属于柱塞式压力开关固有特性，选型调试阶段需要纳入逻辑设计考量，避免压力小幅波动造成开关频繁抖动通断。
内部节流孔除了传导压力之外，还可以缓冲一部分高频液压冲击，降低瞬时压力尖峰直接冲击柱塞组件的概率。但节流孔不能完全消除剧烈液压冲击，实际安装依旧需要尽量避开冲击大、振动剧烈的点位，以此延长开关使用寿命。弹簧座自带的机械限位挡块，是重要安全结构，即便系统出现意外超压，挡块会锁死柱塞最大行程，保护微动开关和压缩弹簧不会被外力破坏。
简单总结动作逻辑：压力低于设定值→微动开关原始状态；压力上升到达动作压力→触点切换输出信号；压力下降回落至复位压力→触点恢复原始状态。
四、核心技术参数详解（HED8OP-20/100K14 R901102747）
4.1 通用机械与环境参数
表格
| 项目 |
参数值 |
| 产品型号 |
HED8OP-20/100K14，物料号 R901102747 |
| 产品系列 |
HED8-2X 柱塞式液压电气压力开关 |
| 本体质量 |
0.8kg |
| 安装位置 |
任意方向安装，无强制姿态要求 |
| 环境温度 (NBR 密封) |
-25℃ ~ +50℃ |
| 环境温度 (FKM 密封) |
-20℃ ~ +50℃ |
| 环境温度 (MT 低温密封) |
-40℃ ~ +50℃ |
| 抗振动性能 |
5-2000Hz，最大 10g，10 个倍周期（DIN EN 60068-2-6） |
| 运输冲击 |
15g/11ms；功能冲击 25g/6ms |
| 加载寿命 |
≥500 万次动作循环 |
4.2 液压性能参数
该型号压力等级为 100bar，压力调节下降区间 10-100bar，也就是复位压力工作区间 10bar 至 100bar。
- 最大允许工作压力：350bar（NBR/FKM 密封）；MT 低温密封版本最大工作压力 315bar
- 每转调节压差：约 35bar，旋转一圈调节杆，压力变化约 35bar，调试时便于预估调节圈数
- 工作油液温度（阀口）：NBR 密封 - 25℃~+80℃；FKM 密封 - 20℃~+80℃；MT 密封 - 40℃~+80℃
- 适配油液运动粘度：10-800mm²/s
- 油液清洁度要求：ISO4406 (c) 20/18/15，系统需要配套过滤，保障元件寿命
- 调节重复精度：小于调定压力的 ±1%，多次动作的压力点离散程度小，适合对压力控制点一致性有要求的系统
介质适配方面，优先适配 DIN51524 标准 HL、HLP、HLPD、HVLP 矿物液压油；同时支持部分可生物降解液压油、抗燃液压油，使用非矿物油介质时，必须核对密封件兼容性。含水抗燃液压油 HFC 使用时，单控制边最大压差 50bar，回油需要维持预压，避免发生气蚀，元件使用寿命会相比矿物油工况存在变化。
4.3 电气技术参数
- 电气接口：K14（EN175301-803 大方形连接器，3 极 + PE 接地），不含配套插头
- 防护等级：IP65（插头完整拧紧到位）
- 触点形式：微动开关，常开 NO / 常闭 NC 转换触点，零电位无电势切换
- 最小切换电流：1mA（24V DC）
- 最大切换电流：交流 250V 下欧姆负载最大 2A；直流 24V 欧姆负载 2A；直流感应负载 0.5A
- 最高切换频率：7200 次 / 小时
- 触点弹跳时间：开启、关断均＜5ms
- 绝缘等级：过电压类别 III，污染等级 3
使用提示：频繁感应负载（线圈、继电器）工况，建议增加吸收回路，减少电弧对微动开关触点损耗，延长微动开关使用寿命。
五、介质匹配与选型注意事项
力士乐 HED8OP-20/100K14 出厂标配 NBR 密封件，适配绝大多数普通矿物液压油，面对特殊工况，需要按需选择密封配置。 1、矿物液压油 HL/HLP：NBR 密封可以直接使用，也是国内设备最常见组合； 2、高温工况，使用合成液压油，优先选用 FKM 氟橡胶密封； 3、户外低温设备、高寒设备，选用 MT 低温密封，注意 MT 密封最高工作压力限制 315bar； 4、抗燃液压油、生物降解油，一定要核对密封兼容性，部分介质会腐蚀 NBR 橡胶，直接使用会造成密封失效泄漏； 5、系统油液必须维持 ISO4406 (c) 20/18/15 清洁等级，杂质颗粒进入节流孔、柱塞配合间隙，会造成压力点漂移、卡滞故障，系统过滤器需要定期维护。
压力调节范围需要匹配实际系统工作区间，HED8OP-20/100K14 调节区间为 10-100bar，实际设定动作压力建议落在调节区间 20%-80% 区间，尽量避免长期在接近量程上限、下限点位工作，有利于控制切换压差，提升重复精度。选型时不能只看最大耐压，需要关注压力调节区间，比如系统常规工作压力 80bar，该型号可以胜任；但如果系统需要设定 5bar 动作点，就应当选择 50bar 压力等级的同系列产品。
同时要重视切换压差的存在，举例：设定动作压力 70bar，实际压力上升到 70bar 开关动作，但压力回落时，往往需要降到更低压力开关才复位，该压差随设定点变化，可查阅官方特性曲线图，在做 PLC 逻辑程序时，要规避压差带来的逻辑误动作。
六、安装调试实操要点
1、安装姿态：产品允许任意角度安装，但是安装位置应当远离油缸换向阀、主阀出口等液压冲击剧烈的点位，减少压力尖峰冲击柱塞组件；优先布置在振动幅度较小的阀体或者管路位置。 2、油路连接：可以 G1/4 螺纹管路安装，也可以底板安装、法兰安装、叠加安装；叠加式安装需要配套 ISO4401 标准阀板。安装螺钉紧固扭矩必须遵循样本规定，扭矩过大造成阀体变形，扭矩不足会出现渗油。 3、压力调试：使用内六角工具转动调节杆，顺时针压力升高，逆时针压力降低。调试建议：系统缓慢升压，一边观察压力表，一边调整，记录开关动作时压力表读数，反复 2-3 次验证动作压力一致性，调试完成之后，如果现场存在人为误触碰风险，可更换带保护帽版本。 4、电气接线：K14 连接器，3 极 + PE 接地，PE 端子建议可靠接地，提升抗干扰能力；触点属于干接点，不要混淆常开常闭，根据控制逻辑接线。插头务必拧紧，否则防护等级失效，水汽粉尘进入连接器会造成信号故障。 5、维护：定期检查接头有无渗油，电气插头有无进水积灰；油液定期取样检测，油液劣化不仅会损坏密封件，也会造成柱塞磨损，引发压力开关控制点漂移。 6、禁止超压长期运行：虽然本体最大耐压 350bar，但本型号调节量程上限 100bar，不建议把开关作为安全阀使用，压力开关是信号反馈元件，不能承担压力保护泄压功能。
七、行业应用场景
力士乐 HED8OP-20/100K14 压力开关，设定区间 10-100bar，属于中低压压力监测元件，广泛应用在各类工业液压系统，主要功能包含压力到达信号反馈、压力不足报警、过滤器堵塞报警、蓄能器充放液逻辑、润滑回路压力监控、夹紧回路确认信号等。
7.1 机床行业
金属切削机床液压系统，包含液压卡盘、尾座夹紧机构。卡盘夹紧油路压力达到设定值，压力开关输出信号给到 PLC，确认夹紧到位之后，机床主轴才允许启动；如果夹紧压力不足，开关不会触发，机床锁定主轴输出，避免工件飞出，实现安全联锁。另外机床集中润滑系统，润滑泵输出压力监测，压力开关检测润滑管路压力，压力不足输出报警，提示润滑故障，保护导轨、丝杆。
7.2 橡塑机械行业
注塑机、橡胶硫化机液压回路，用于锁模、射胶辅助压力监测。比如注塑机预塑回路、抽芯回路，压力开关确认油缸动作到位压力，完成工序之间的逻辑切换；过滤器压差监测，当过滤器滤芯堵塞，进出口压差升高，压力开关触发，人机界面弹出滤芯堵塞报警，提示维护人员更换滤芯，保护精密液压元件。
7.3 冶金设备行业
冶金生产线辅助液压站，比如轧机辅助夹紧、升降辅助机构，冷剪、矫直设备辅助回路。冶金车间粉尘大、温度波动大，HED8-2X 系列抗振动冲击，干接点输出适配车间 PLC 控制柜。常用于蓄能器充液控制：蓄能器压力下降到复位压力，压力开关复位，PLC 启动补油泵；蓄能器充压达到动作压力，开关动作，停止补油泵，实现蓄能器自动充卸液逻辑。
7.4 工程机械与专用设备
部分工程机械液压辅助回路，环卫设备、特种工程车辆液压系统，针对中低压辅助油路做压力监测。例如支腿夹紧确认、辅助制动油路压力报警。户外设备选型时，环境温度低于 - 20℃，应当升级 MT 低温密封版本，避免普通 NBR 密封低温变硬发生泄漏。
7.5 通用液压站、试验台
各类定制液压试验台、液压动力单元，大量使用柱塞式压力开关做安全预警。系统压力异常升高触发报警，联动声光报警器；作为二级安全信号，配合压力变送器使用，变送器做连续压力采集，压力开关做硬开关安全联锁，双重保障，提升试验台安全性。
7.6 船舶液压辅机
船舶甲板机械辅助液压系统，在环境符合温度条件下使用，元件具备 CE 认证，适配船舶辅控系统，用于舱门液压、锚机辅助回路压力监测。海上高湿盐雾环境，电气插头做好密封防护，定期检查连接器腐蚀情况。
八、同系列拓展与故障简单排查
HED8-2X 完整系列有 5 档压力等级：50bar、100bar、200bar、350bar、630bar；安装形式区分 OH（法兰叠加）、OP（底板管路）、OA（管道螺纹）；电气接口分 K14 方形连接器，K35 M12×1 航空插头；调节结构多种可选，密封件 NBR/V/MT 按需选配。项目选型可以根据压力量程、安装空间、电气接口、环境温度完整组合订货代码。
现场常见简易故障排查方向： 1、压力已经达到设定值，开关无信号输出：检查油路节流孔是否被杂质堵塞；柱塞卡滞；电气插头松动；接线常开常闭端子接反； 2、压力开关频繁通断：系统压力波动剧烈，切换压差过小，需要调整设定压力，或者在油路增加蓄能缓冲； 3、动作压力点漂移：油液污染，柱塞磨损，密封老化； 4、外部渗油：安装螺钉扭矩不对，密封件老化损坏，油口螺纹损伤。
注意：如果内部柱塞、弹簧、微动开关出现损坏，不建议现场拆解维修，力士乐 HED8 压力开关属于整体装配元件，故障建议直接更换整机。
九、总结
力士乐 HED8OP-20/100K14（R901102747）柱塞式液压电气压力开关，是一款成熟稳定的工业级压力信号转换元件，10-100bar 的调节区间适配大量中低压液压工况。多形式安装、干接点无电势切换、良好的抗振冲击结构、完善合规认证，让它可以适配机床、橡塑、冶金、通用液压站等多行业。
读懂型号编码可以快速区分安装形式、压力量程、电气接口与密封配置，为选型、备件采购减少出错概率。在实际使用过程中，需要充分关注切换压差、油液清洁度、密封件介质兼容性，安装尽量规避强液压冲击点位，电气插头保证可靠安装维护，才可以充分发挥元件 500 万次以上的设计寿命。选型时，应当综合系统最大耐压、实际设定压力区间、环境温度、介质类型、安装空间、电气接口，完整确认订货代码，保障元件匹配项目工况。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
