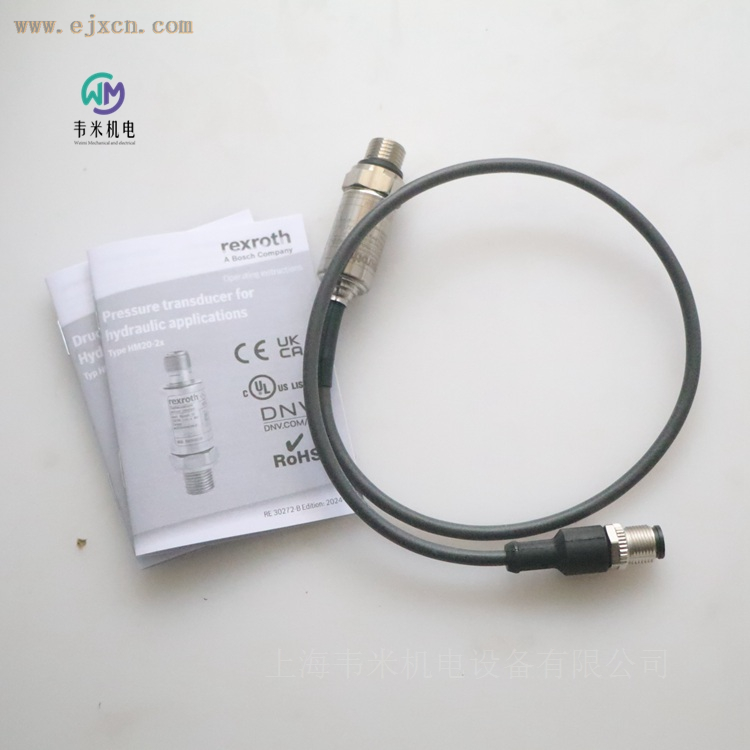

力士乐传感器HM20-23/315-F-C13-0,5-N
力士乐 R901342038 HM20-23/315-F-C13-0,5-N 压力变送器｜工业液压高精度压力监测解决方案
在现代工业液压系统中，压力是衡量设备运行状态、实现闭环控制、保障整机安全的核心物理参数。压力变送器作为把液压压力转换为标准化电信号的核心元器件，其测量精度、抗冲击能力、环境适应能力，直接影响整套液压设备的控制稳定性、产品良率以及设备使用寿命。力士乐 HM20 系列压力变送器，是面向工业液压场景开发的标准化测量产品，HM20-23/315-F-C13-0,5-N（订货号 R901342038） 作为该系列中量程 0?315 bar 的主流型号，本体集成 0.5m 固定引出电缆，广泛应用于机床、橡塑机械、工程机械、船舶海工等多类液压设备，为系统提供持续、稳定、可复用的压力采集反馈。
工业液压现场工况往往比较复杂，管路会产生压力尖峰、水锤冲击，设备本体持续振动，环境温度跨度大，同时电气现场存在静电、浪涌、射频干扰等诸多问题，普通压力传感器很容易出现零点漂移、信号跳动，甚至直接被压力峰值击穿损坏。HM20-23/315-F-C13-0,5-N 针对液压行业这些共性痛点做了针对性结构与电路设计，兼顾测量精度和现场耐受能力，成为液压系统压力采集的常用选型。
一、产品整体设计与结构细节
HM20-23/315-F-C13-0,5-N 属于 HM20-2X 组件系列，该组件系列 20?29 区间产品保持统一安装尺寸与引脚定义，设备升级替换时无需修改阀块开孔，本体线缆仅需匹配对接，具备良好的互换性。产品整体为圆柱形紧凑型不锈钢壳体，整机重量0.06 kg，体积小巧，适合阀块表面、液压管路狭小空间直接安装布置，不需要额外预留过大安装空间。
介质接触部分全部采用不锈钢材质，过程接口接触介质基体选用 1.4542（17?4 PH/630）不锈钢，外壳壳体为 V4A（1.4404）不锈钢，密封件采用 NBR 丁腈橡胶密封圈，节流元件材质为 1.4305 不锈钢，整套材质组合可以适配 HL、HLP、HFC 液压油，也支持最高 300 bar 压力条件下氮气介质测量，其他特殊介质可以向厂家提出评估需求。
液压接口采用 G1/4 外螺纹，遵循 DIN3852 Form E 标准，这是工业液压领域非常通用的螺纹规格，绝大多数液压阀块、转接接头都可以直接匹配安装。针对不同压力等级，厂家给出明确的拧紧扭矩参考：量程小于 400 bar 时，液压连接拧紧扭矩控制在 20?25 Nm，400 bar 及以上压力等级为 25?30 Nm，规范的扭矩操作能够避免螺纹损伤、密封渗漏，保障长期使用密封性能。
型号后缀 N 标识代表内部配置 0.3 mm 节流喷嘴元件，节流结构布置在压力通道内部。液压系统运行过程中，泵的脉动、阀门快速启闭会瞬间产生很高的压力尖峰、空化气蚀现象，这类瞬时冲击压力幅值会远超系统正常工作压力，极易损毁传感器内部测量芯片。节流喷嘴可以对高频瞬时压力冲击起到缓冲削弱作用，过滤掉破坏性尖峰，同时不影响真实稳态与相对慢速动态压力的测量，大幅提升传感器在波动剧烈的液压回路中的使用寿命。需要注意，配置节流元件会对极高频压力变化响应产生轻微抑制，适合绝大多数常规工业闭环控制，针对超高频动态测试场景需要评估是否选用无节流版本。
电气部分区别于 M12 分体接头版本，本型号0,5 代表出厂预制 0.5 米固定引出电缆，线缆直接从变送器本体引出，无需额外采购 M12 对接插头，减少一处接插件连接点，降低振动工况下接头松动、接触不良的故障风险。线缆本体与传感器壳体密封结合，合格装配使用条件下整机防护等级可达 IP65/IP67，能够抵御现场粉尘、喷淋、冷凝水汽侵入，适配车间、户外设备等工况。实际布线过程中需要做好线缆应力释放，禁止拉扯线缆本体传递外力到传感器壳体，避免线缆根部密封破损进水。
电路层面内置多重保护功能，集成反极性保护、过电压保护、短路保护，现场接线出现电源正负极接反、瞬时过压、输出回路意外短路的情况下，不容易直接烧毁变送器硬件，降低调试阶段误操作带来的器件损耗。
整机经过完整环境可靠性试验验证，包含正弦振动测试 10?2000 Hz，最大 10 g，三轴 10 个循环；随机噪声振动 20?2000 Hz，14 g RMS，24 小时三轴；运输冲击 15 g、11 ms 三轴冲击测试，可以适应工程机械、移动设备持续振动环境。产品生命周期标称 6000 万压力循环或者 60000 h 工作时长，CE、UKCA、cULus?listed 认证齐全，电流输出版本还支持 DNV 船用认证，船舶甲板液压设备可以满足海事规范要求（海事应用场景需要额外增加浪涌保护器件）。
二、核心工作原理
力士乐 HM20-23/315-F-C13-0,5-N 核心感知单元为薄膜测量单元（thin?film measuring cell），区别于扩散硅传感器的半导体应变工艺，薄膜技术是在金属弹性基体表面，通过溅射工艺直接生成金属应变电阻，电阻和金属基体融为一体，不存在胶黏层，规避胶粘剂老化带来的长期漂移问题，更适合高压液压工况长期连续工作。
完整工作流程分为四个阶段：
- 压力?形变转换：被测液压介质通过 G1/4 螺纹接口，经过节流喷嘴作用到不锈钢弹性膜片上，介质压力推动弹性膜片产生和压力大小成正比的微小弹性形变，整个形变属于弹性范围，卸载压力之后膜片可以完全恢复原始形态，不会产生塑性永久变形。
- 形变?电阻信号转换：溅射在弹性基体上的薄膜应变电阻组成惠斯通电桥回路，膜片发生形变，应变电阻阻值同步发生变化，电桥输出微弱的毫伏级差分电压信号，该信号和输入压力呈现对应比例关系。
- 信号调理、补偿与线性修正：微弱电桥信号送入变送器内部信号处理电路板，完成信号放大；同时电路板内置温度补偿算法，对零点温漂、量程温漂进行修正，补偿环境温度变化带来的测量偏移，另外针对传感器本身非线性、迟滞特性做数字化修正，让输出信号和实际压力保持高线性对应。
- 标准化模拟信号输出：经过处理后的信号，通过本体预制 0.5m 电缆向外输出标准化电信号，外部 PLC、数据采集模块读取信号数值，换算得到实时压力数值，实现压力监测、闭环调节、超限报警等功能。本型号 F 编码对应特定电压输出方式，适配三线制采集回路，对后端采集模块输入阻抗有明确要求。
设置时间（10?90% 信号阶跃响应）小于 1 ms，代表传感器可以快速跟随系统压力变化，满足液压闭环控制实时反馈需求。需要区分：响应快不等于可以捕捉微秒级极高频率冲击，内置的 0.3mm 节流喷嘴会滤除极短时间尖峰，用于保护测量单元。
三、详细技术参数（HM20-23/315-F-C13-0,5-N R901342038）
基础物理与环境参数
表格
| 参数项目 |
参数值 |
| 产品型号 |
HM20-23/315-F-C13-0,5-N |
| 订货物料号 |
R901342038 |
| 组件系列 |
2X |
| 整机重量 |
0.06 kg |
| 液压接口 |
G1/4 外螺纹 DIN3852 Form E |
| 电气形式 |
本体预制 0.5m 固定引出电缆 |
| 防护等级 |
IP65/IP67（线缆根部完好、布线防护到位） |
| 介质接触材质 |
1.4542 不锈钢、NBR 密封圈、1.4305 节流件 |
| 壳体材质 |
V4A (1.4404) 不锈钢、PEI、HNBR |
| 允许压力介质 |
HL、HLP、HFC 液压油；氮气≤300 bar，其他介质可咨询评估 |
| 额定工作温度范围 |
-25 … +80 ℃ |
| 环境温度工作区间 |
-40 … +85 ℃ |
| 储存温度 |
-40 … +80 ℃ |
| 介质允许温度 |
-40 … +90 ℃ |
| 寿命指标 |
6000 万压力循环或者 60000 h |
| 认证 |
CE，UKCA，cULus?listed；电流输出版本支持 DNV 船级社认证 |
压力性能参数
表格
| 参数项目 |
参数值 |
| 标称测量量程 |
0?315 bar |
| 允许过载压力 |
630 bar |
| 爆破压力 |
1260 bar |
| 特征曲线偏差（综合精度） |
<0.5% FS（包含非线性、迟滞、零点、终点偏差） |
| 非重复性 |
<±0.05% FS |
| 一年长期漂移（参考条件） |
<±0.1% FS |
| 额定温度区间零点 / 量程温度系数 |
<0.1 %/10K |
| 超出额定温度区间温漂 |
<0.2 %/10K |
| 阶跃响应时间（10?90%） |
<1 ms |
电气输入输出参数
表格
| 参数项目 |
参数值 |
| 标准供电电压 |
24 VDC |
| 供电允许范围 |
18?36 VDC（cULus 条件最大 30 VDC） |
| 允许残余纹波 |
2.5 Vss（40?400Hz） |
| 消耗电流 |
≤12 mA（电压输出型） |
| 绝缘电阻 |
＞100 MΩ@500 VDC |
| 输出信号 |
F 编码对应电压输出方式，三线制，本体出线 0.5m |
| 最低负载阻抗要求 |
RA＞2 kΩ |
| 保护功能 |
反极性保护、过电压保护、短路保护 |
EMC 电磁兼容性能
产品符合 EN61000 系列电磁兼容标准，对工业现场常见电磁干扰具备抵抗能力：静电放电 ESD 4kV 接触放电 / 8kV 空气放电；射频辐射抗扰 10V/m；电快速瞬变脉冲 2kV；浪涌 1kV；射频传导干扰 10V；工频磁场 100A/m，脉冲磁场 1000A/m；辐射骚扰等级 B 类，适合变频器、大功率电机共存的电气控制柜周边安装使用。
提示：以上参数基于原厂 2022 版 RE30272 样本，实际使用中需要结合设备工况做评估，海事应用需要额外增加浪涌保护组件。
四、型号编码拆解 HM20-23/315-F-C13-0,5-N
很多选型人员拿到力士乐长型号字符串，不清楚每一段字符代表含义，拆解本型号编码可以帮助大家理解选型逻辑，方便做其他规格的替换选型。
- HM20：产品系列代号，液压应用压力变送器系列；
- 23：组件系列 2X，20?29 组件系列外壳、螺纹保持不变，方便替换升级；
- 315：满量程压力，代表 0?315 bar 测量范围；
- F：输出方式代码，代表对应电压输出类型；
- C13：电气接口结构定义，代表本体直接引出电缆结构；
- 0,5：预制固定电缆长度，代表变送器本体自带 0.5 米引出电缆；
- N：节流元件标识，代表集成 0.3mm 喷嘴节流结构，抑制压力尖峰冲击。
选型注意：该型号为本体出线版本，无 M12 接插件；F 代表输出方式，N 代表内置节流喷嘴。如果现场需要 M12 接头，需要选择 K35 结尾的型号，额外采购配套接头线缆。不同输出编码（F/C/H）对应不同输出信号，选型时务必要和 PLC 采集模块输入规格匹配。
五、主要应用行业与现场使用要点
HM20-23/315-F-C13-0,5-N 量程 0?315 bar，本体自带 0.5m 线缆，F 编码指定对应电压输出方式，省去外接插头，在振动较强的设备上可以降低接插件故障风险，是工业液压非常通用的压力档位，覆盖绝大多数中高压液压系统，应用场景横跨固定工业设备、移动工程机械、船舶海工多个领域。
1、机床与成型装备行业
各类液压机床、液压冲压机、油压机、压铸设备、注塑机械。注塑设备里面用于监测射胶压力、保压压力反馈，配合 PLC 实现闭环压力调节，保障塑胶制品成型一致性；液压压机采集压缸压力，实现压力闭环、压力超限保护。机床液压站用来监控系统压力，做恒压控制、故障报警，当系统压力异常升高或者失压，及时给到控制系统信号，完成停机保护。该场景存在阀门快速换向带来的压力冲击，这款型号 N 位自带节流喷嘴，本体出线减少接头故障，F 编码电压输出适配多数工控采集模块，对冲击、振动工况更友好。
2、橡塑、橡胶加工设备
橡胶硫化机、挤出机液压回路，315 bar 量程匹配绝大多数橡塑设备液压系统。压力信号用来监控锁模压力，维持锁模力稳定，减少产品次品率，传感器需要适应车间温度变化、油污环境，IP67 防护等级可以应对现场工况。本体 0.5m 出线适合阀块就近布线，不需要预留接头装配空间，电压输出信号抗干扰能力可以满足车间普通电磁环境。
3、工程机械与移动设备
移动式液压设备，包括起重机、高空作业平台、矿山掘进辅助液压系统、农业机械液压回路。移动设备振动大，温度环境跨度大，冬天户外低温?40℃，夏天暴晒环境温度升高，同时接插件在持续振动环境容易松动。HM20-23/315-F-C13-0,5-N 经过完整三轴振动冲击测试，?40~+85℃宽温工作区间，本体一体化出线，减少一处接插件故障点，F 编码电压输出适配移动控制器采集通道，适合移动机械液压压力采集。移动设备选型需要注意线缆延长段选用耐弯折屏蔽电缆，做好线束固定，避免线缆根部承受拉扯应力。
4、船舶及海洋工程
船舶甲板机械、锚机、舵机、海上平台辅助液压单元。电流输出版本 HM20 系列取得 DNV 船级社认证，本型号电压输出版本可用于船上非认证回路；需要注意海事规范要求必须额外配置浪涌保护器件，不可直接照搬陆地设备接线方案。海洋环境存在盐雾，虽然介质接触部分为不锈钢，依然建议做好整机防盐雾防护，定期检查线缆根部密封状态。
5、液压试验台与检测设备
液压元件综合试验台，用来测试液压阀、泵、油缸性能，采集系统压力数据，接入数据采集系统做记录分析。<0.5% FS 综合精度、小于 1ms 响应，能够满足多数实验室常规动态测试，极高频率冲击测试建议选用不带节流版本。0.5m 本体出线适合传感器就近布置，后端再接延长屏蔽线缆接入采集设备，F 编码电压输出适配主流数据采集卡。
6、通用液压站、能源设备
工业生产线配套液压动力单元，风电设备变桨液压系统，冶金行业液压控制系统，用于系统压力监控、连锁保护、恒压闭环调节。冶金车间现场电磁环境复杂，HM20 系列完整 EMC 指标，在变频器、大功率电机共存环境下，降低信号跳动概率。
现场安装使用注意事项
- 安装螺纹不要过度用力拧紧，严格遵循扭矩参数，扭矩过大会造成壳体形变，内部测量单元受损，直接带来测量误差；
- 安装位置尽量避开管路直接冲击流向，条件允许可选用阀块侧面安装，减少流体直接冲击膜片；
- 液压回路完成安装之后，需要充分排气，腔体残留空气会造成压力信号抖动；
- 严禁牵拉本体 0.5m 电缆来搬运、固定变送器，线缆根部受力会破坏密封，造成进水、断线故障；延长接线建议使用屏蔽线缆，屏蔽层单端接地；
- 介质温度不能超出?40~+90℃区间，介质温度长期过高会加速密封圈老化；
- 该传感器为表压测量传感器，测量参考为当地大气压，不可以用于绝压测量场景；
- 选型需要核对 PLC 采集模块输入规格，确认模块匹配 F 编码对应的电压输出信号，满足大于 2kΩ 输入阻抗的要求。
六、产品综合价值总结
力士乐 HM20-23/315-F-C13-0,5-N（R901342038）作为成熟工业液压压力变送器，本体预制 0.5m 引出电缆，F 编码定义输出方式，省去 M12 接插件，在高振动工况下可以降低接插件松动、接触不良风险。产品不是单纯追求单一超高精度，而是兼顾精度、抗冲击、振动耐受、宽温适应性、电磁兼容等现场综合性能。薄膜测量单元避免胶层老化漂移，N 位集成节流喷嘴专门针对液压压力尖峰，多重电路保护降低调试误操作损坏风险，标准化 G1/4 液压螺纹，适配绝大多数液压阀块。
在液压自动化系统里面，压力变送器是控制系统感知液压状态的 “感官”，传感器测量不准，后续闭环算法再完善，也无法实现稳定控制。很多项目故障案例，并不是控制器程序问题，而是压力传感器受冲击损坏、温漂过大、接插件振动松动、信号受干扰跳动，造成整机异常报警、工艺不稳定。HM20 系列经过大量工业项目长期验证，315bar 量程的 HM20-23/315-F-C13-0,5-N 适合绝大多数中高压液压系统，本体出线的结构尤其适合振动剧烈的设备，减少传感器故障带来的整机停机，降低后期维护更换频次。
选型过程中，需要重点确认：量程、F 编码对应的输出方式、本体出线长度、是否需要节流喷嘴、介质兼容性、安装扭矩，区分本体出线版本和 M12 接头版本，结合自己设备实际工况，才能发挥产品全部性能。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
