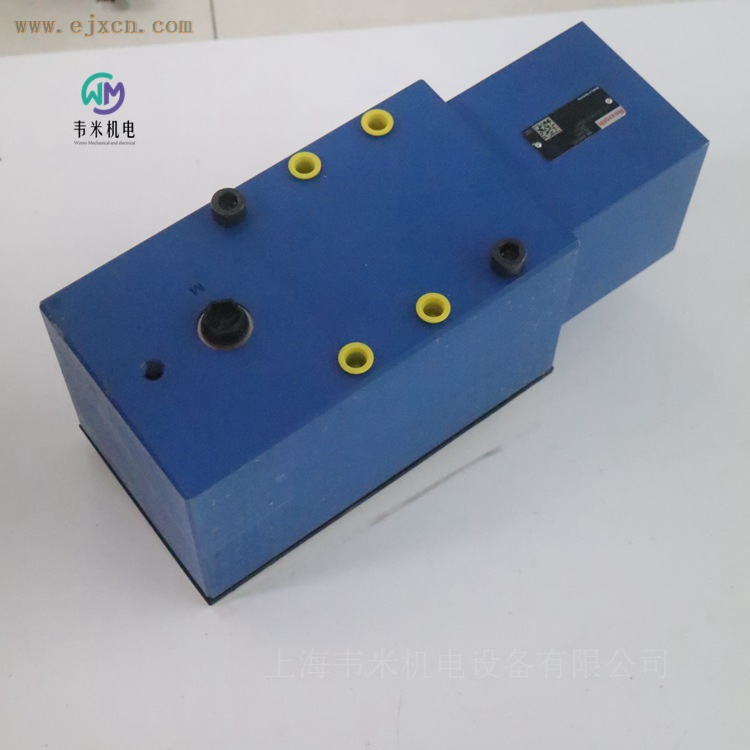

REXROTH平衡阀FD32PA21/B06V
力士乐 R900513337 FD32PA2X/B06V 流量型平衡阀产品详解
在工程机械与大型流体传动系统当中，负载的平稳控制、悬停锁止以及管路失效安全防护，直接关系整套设备运行稳定性与人身设备安全。平衡阀作为液压回路的核心安全控制元件，广泛应用在举升、变幅、回转等承载工况。力士乐 FD 系列 Check?Q?meter 流量型平衡阀凭借锥阀无泄漏结构、先导比例流量调节特性，成为大流量重载液压系统常用选型，其中订货号 R900513337，型号 FD32PA2X/B06V 是通径 32 规格下的板式安装版本，适配大流量油缸、液压马达回路，在起重、钻探、特种装备领域得到大量落地应用。
一、型号拆解与产品整体设计
FD32PA2X/B06V 完整订货物料编码为 R900513337，每一段字符对应产品的规格、安装形式、系列版本、阻尼配置与密封材质，读懂型号可以快速确认阀件配置，避免选型错配。
- FD：产品系列代号，代表 Check?Q?meter 流量型液控平衡阀，也常被行业称为限速锁、抗衡阀；
- 32：公称通径规格，对应 NG32，该规格允许最大通过流量 560 l/min；
- PA：安装形式，PA 代表板式安装，不带内置二次溢流阀，阀底油口布局遵循 ISO 5781?10?13?0?00 标准，可直接安装在配套集成底板之上；
- 2X：产品系列版本，2X 系列表示 20?29 子系列，安装连接尺寸保持统一，后期同规格备件替换兼容性好；
- B06V：B06 代表内置?0.6 mm 先导阻尼孔，适配 NG32 通径规格；V 代表密封件材质为 FKM 氟橡胶，具备耐油、耐高低温老化能力，适配矿物液压油以及部分环保型工作介质。
整体阀体采用高强度铸铁壳体，表面执行 RAL5010 蓝色涂层工艺，具备户外工况抗腐蚀能力。阀体布局分为主阀工作区域、先导控制区域两大模块，阀面预留 A、B 主油口，X 控制油口，M 测压口，所有油口布局完全遵循 ISO 安装标准。PA 板式版本适合阀板集成布置，当设备需要阀组面板安装时，优先选用该底板安装形式。阀内部集成主提升阀芯、先导组件、先导阀芯、阻尼阀芯、先导阻尼孔、弹簧组件整套机构，阻尼孔前端配置滤网防护，避免油液杂质堵塞阻尼小孔，保障动态响应长期稳定。
该型号不带集成二次压力溢流阀，如果系统需要集成过载保护，可选用 FB 后缀版本，FD32PA2X/B06V 需要在外部回路配置溢流元件完成过载防护。阀体推荐安装姿态为直立安装，X 控制油口朝上；在现场空间受限条件下，其他姿态也可使用，但直立姿态更利于腔内气体排出，减少气蚀、动作抖动现象。产品净重 24 kg，底板安装的紧固螺钉采用 6 颗 M10×140 规格 10.9 级内六角螺钉，安装拧紧扭矩控制在 75 Nm，装配过程不可暴力超扭矩锁紧，防止底板或者阀体变形，引发油口渗漏。
二、核心技术参数
FD32PA2X/B06V 作为 NG32 规格大流量平衡阀，各项技术指标决定其适用工况边界，实际设计选型，所有工况参数不能超出阀件额定范围，超出参数边界使用需要与厂商做技术确认。
1、压力参数
- A、X 油口最大工作压力：350 bar，瞬时允许最高压力 420 bar；
- B 油口最大工作压力：350 bar；
- X 口先导控制压力区间：20?70 bar，阀的预开启压力 20 bar，完全开启最高控制压力 70 bar；
- A?B 正向单向开启压力：2 bar；
- 先导控制压力与负载压力比例关系：1:20，也就是 X 口只需要负载压力 1/20 的压力，即可驱动阀件预开启；
2、流量性能
- A/B 油口最大允许流量：560 l/min；
- 阀正向 A→B 为自由流，反向 B→A 为受控节流流量；
- 阀的压差?流量特性：B 到 A 受控节流全开状态（X 口压力最高 70 bar），流量 560 l/min 时，阀进出口压差约 40 bar；正向 A→B 单向流通 560 l/min 流量条件下，压差约 11 bar。测试条件：运动粘度 41 mm²/s，油温 50℃。
3、介质与环境条件
- 适配液压介质：符合 DIN51524 标准 HL、HLP 矿物液压油；也可适配 ISO15380 环保可降解液压介质，选用非矿物油介质时需要评估密封兼容性；
- 介质工作温度范围：?20 ~ +80 ℃；环境温度?20 ~ +80 ℃；
- 允许粘度区间：10?800 mm²/s；系统运行推荐工作粘度区间 20?100 mm²/s；
- 油液清洁等级：必须满足 ISO 4406 (c) 20/18/15，系统过滤器建议选用 β10≥75 过滤精度滤芯，防止细小颗粒磨损锥阀密封面，造成内泄漏增大、负载沉降问题。
4、接口与安装
- 板式底板接口标准：ISO 5781?10?13?0?00；
- X 控制油口、M 测压口螺纹规格 G1/4；
- 密封件：FKM 氟橡胶，适配高低温、抗油品老化；
- 安装螺钉：6 个 M10×140 DIN912，扭矩 75 Nm。
三、详细工作原理
FD32PA2X/B06V 属于无泄漏先导操作流量平衡阀，行业叫 Check?Q?meter，区别于普通压力型平衡阀，它核心特点是回油流量与负载压力解耦，油缸或者马达下降速度主要由先导控制压力决定，不会随着负载轻重变化出现明显速度飘移，同时具备管路爆裂安全锁止功能。阀内部核心零部件包含：阀体、主提升阀芯、先导体、先导阀芯、阻尼阀芯、先导阻尼孔、负载压力腔、弹簧腔。回路中 B 口接执行元件（油缸无杆腔、马达工作油口），A 口接换向阀侧，X 为外部先导控制油口，M 口可以外接压力表监测 B 口负载压力。
工况一：负载提升（油液 A→B 正向自由流动）
当换向阀换向，压力油从 A 口进入阀内部，压力油直接推开主提升阀芯，油液自由从 A 流向 B，驱动油缸伸出提升重物或者驱动马达正向转动。该状态下阀相当于单向阀，油液流通阻力较小。 管路破裂安全保护逻辑：如果换向阀到 A 口之间的管路发生爆裂、软管失效，A 口压力快速跌落，负载压力通过 B 口作用到弹簧腔，主提升阀芯会在弹簧力和负载压力共同作用下立刻关闭。主阀芯是锥面硬密封结构，实现近乎无泄漏锁止，重物不会出现坠落，实现爆管保护。这个安全功能是 FD 平衡阀非常关键的设计点，大量起重设备将其作为安全防护元件。
工况二：负载受控下降（油液 B→A 反向受控节流）
负载下降时，换向阀换向，A 口连通油箱，X 先导油口建立控制压力。B 口承受来自油缸或者马达的高压负载压力。阀内部设计固定 1:20 压力比，X 口只需要达到 B 口负载压力的 1/20 就可以开始预开启。 当 X 口压力达到 20 bar 预开启压力，先导阀芯动作，先导体离开阀座，弹簧腔内部油液经过先导通路、A 口泄放到油箱；弹簧腔卸压之后，主提升阀芯失去负载压力的压紧力，实现卸载。阻尼阀芯随阀芯运动，阀套和主提升阀芯上面的径向节流孔依次打开，形成渐进增大的流通截面。 随着 X 口先导压力从 20 bar 上升到 70 bar，节流开口逐步加大，B 流向 A 的回油流量随之变大。执行机构下降速度由回油流量决定，也就是说，下降速度受 X 口先导压力控制，负载轻重变化不会直接改变回油流量，因此重载、轻载都可以获得相对稳定的下降速度，抑制负载 “飞车、溜速” 现象。 即便换向阀与 A 口之间管路发生破裂，这套受控下降逻辑依旧可以正常工作，不会出现负载失控坠落。
工况三：悬停保压状态
换向阀回到中位，X 口先导压力撤销，先导阀芯复位，弹簧腔重新建立压力，主提升阀芯锥面压紧阀座，切断 B?A 之间通路。锥阀密封结构可以长时间保持负载悬停，减少油缸沉降。注意：系统整体沉降还会受油缸内泄、其他阀件泄漏影响，平衡阀只能消除阀自身的内泄漏。
开启、关闭动态时间调节逻辑
阀开启动作的快慢，由内置 B06 规格?0.6 mm 先导阻尼孔以及阻尼阀芯两侧节流共同完成，阻尼孔配置滤网，防止杂质堵塞；阀关闭动作几乎无节流，响应速度很快。 如果是油缸应用场景，想要调整关闭动作时间，可以在 X 控制油路上加装单向节流阀，做回油节流调节；液压马达应用场景，X 控制油路不建议加装单向节流阀，马达工况建议通过调整换向阀的换向时间来控制整套机构动态特性。
回路设计重要提示
在差动油缸同步回路设计当中，不能简单用两台 FD 平衡阀分别控制两个机械硬性同步油缸，很难保证压力和流量同步；该场景的常规方案，每支油缸配置力士乐 SL 系列液控单向阀，FD 平衡阀布置在公共回油管路，同时需要校核 SL 阀开启比例带来的最大允许负载压力，防止 SL 阀无法正常打开。液压马达回路当中，如果采用马达内置制动，需要区分内置制动控制、外部制动控制两种不同接线油路，中位机能优先选用 M 型中位封闭换向阀，满足安全逻辑。
四、产品核心优势
1、锥阀无泄漏锁止：主提升阀芯采用锥面密封，悬停工况阀件自身几乎没有内泄漏，满足工程机械长时间吊载、支腿长时间支撑保压需求。 2、负载自适应流量调节：1:20 固定先导比，下降速度由 X 口先导压力主导，负载重量变化对运行速度影响小，轻载不超速、重载不卡顿，运行平顺。 3、自带管路破裂安全防护：当 A 侧管路破损失压，阀芯立刻锁死油路，规避重物坠落风险，满足工程机械安全规范的设计诉求。 4、大流量处理能力，NG32 规格最大流量 560 l/min，适配大型油缸、大排量液压马达。 5、模块化安装：PA 板式安装符合国际 ISO 标准，方便集成在集成阀块，整机布局简洁，便于后期检修维护；同系列还有 KA 插装式、FA/FB?SAE 法兰多种安装形式，适配不同整机结构需求。 6、抗污染设计，先导阻尼孔配置滤网，降低杂质卡滞阻尼孔的故障率；FKM 氟橡胶密封件，宽温度区间，适配户外高低温作业。
五、主要应用行业与设备场景
力士乐 FD32PA2X/B06V 属于 NG32 大通径平衡阀，适合大流量重载液压系统，广泛用于以下行业设备：
1、工程机械
汽车起重机、履带起重机：用于变幅油缸、副臂油缸、支腿油缸回路，吊臂俯仰、支腿支撑工况，实现吊载悬停、受控下放，软管爆裂安全防护。 挖掘设备：大型矿用挖掘机、特种拆楼机，用于动臂回路，防止动臂失重超速下降。 物料处理设备：抓料机、废钢抓取设备，抓斗举升变幅回路，处理频繁升降冲击负载。
2、钻探桩工机械
各类旋挖钻机、锚固钻机、深井钻机：桅杆变幅油缸、主提升油缸回路。钻机桅杆自重很大，对下降平稳性、悬停保压、爆管安全要求高，大通径 FD 平衡阀适配钻机大流量主液压系统。
3、矿山与特种静止设备
矿山井下特种举升装备、大型升降平台，重载液压升降台。设备长时间保持重物位置，需要抑制沉降，同时保障管路损坏情况下不会发生设备跌落事故。
4、港口起重装备
小型港口吊机、船用甲板起重机（矿物油介质系统），吊臂变幅回路，处理交变海上冲击负载，稳定控制吊臂俯仰动作。
选型注意点：船用海水基介质，需要重新评估密封材质，FKM 不一定完全适配，需要向厂商确认；本型号 PA 版本不带内置溢流阀，如果执行机构存在冲击过载，外部回路必须增加过载溢流保护。
六、选型与使用注意事项
1、安装底板必须选用 ISO5781?10?13?0?00 标准底板，底板平面度、表面粗糙度要达到设计要求，否则会出现密封面渗油。安装螺钉扭矩严格控制 75 Nm，不可随意加大扭矩。 2、油液清洁度管理是延长平衡阀寿命的关键，锥阀密封面一旦被颗粒划伤，就会出现内泄漏变大，负载沉降问题，必须做好过滤维护，定期取样检测油液污染等级。 3、控制压力 X 口压力范围 20?70 bar，设计回路时，要保证在全部负载工况区间 X 口压力能够覆盖该区间；X 口压力不足会造成阀无法完全开启，油缸动作缓慢。 4、油缸回路可在 X 控制油路增加单向节流阀调整关闭速度；液压马达回路禁止在 X 控制油路增加单向节流阀，避免马达制动出现异常冲击。 5、介质温度不能长期超过 80℃，高温会加速密封件老化，降低阀件使用寿命；低温启动工况，建议预热液压油，粘度过高会带来动作延迟、抖动。 6、不要超过阀件最大 560 l/min 流量使用，超流量会带来压差急剧升高，发热大，噪音增大，磨损加快。 7、维修更换备件，优先使用原厂密封套件，替换非标准密封件会影响耐温、耐介质性能。
七、总结
力士乐 R900513337 FD32PA2X/B06V 流量型平衡阀，是 NG32 通径下板式安装无泄漏先导平衡阀。依靠 1:20 固定先导压力比，实现负载重量变化下依旧稳定可控的下降速度，集成管路爆裂安全锁止保护，最大支持 560 l/min 大流量，在起重、钻探、特种重载升降装备当中，作为安全控制元件保障整套液压回路稳定可靠。 选型的时候要分清安装形式，确认是否需要内置二次溢流阀，同时校核系统流量、压力、油液介质、油液清洁等级；回路设计区分油缸与马达两种不同工况，合理处理 X 口控制油路，才能充分发挥 FD 平衡阀的性能，降低整机故障概率。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
