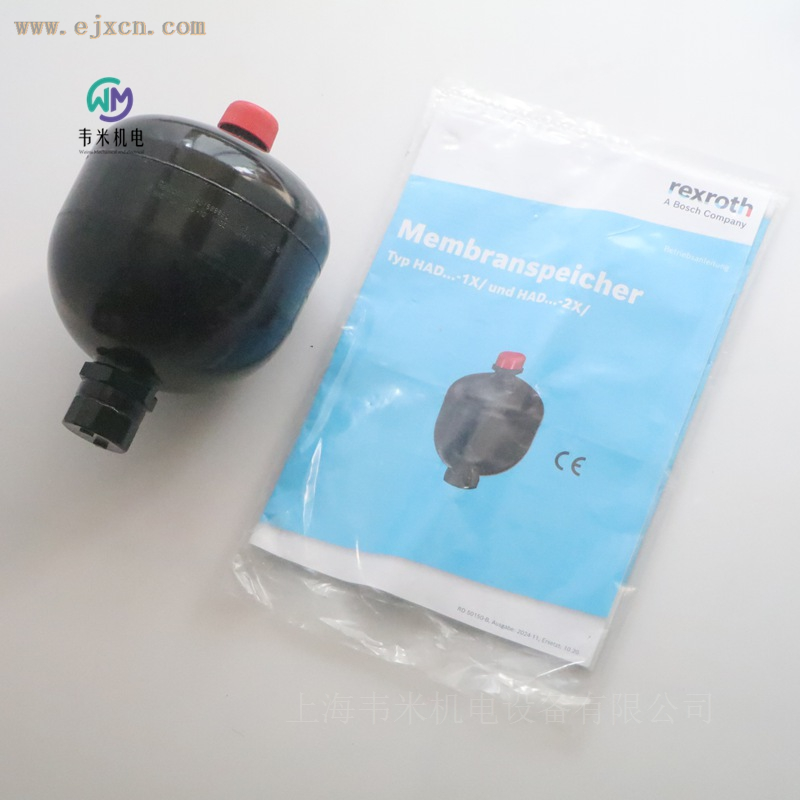

力士乐隔膜式蓄能器R901569890
力士乐 R901569890 HAD1,4-140-1X/0G04E-1N111-CE 隔膜式蓄能器：工业液压系统高效储能缓冲部件
在现代液压系统设计当中，蓄能器属于核心辅助元件，承担能量储存、压力缓冲、流量补偿、冲击吸收等多项功能，直接决定整套液压设备的运行稳定性、能耗表现以及整机部件服役寿命。隔膜式蓄能器凭借结构紧凑、响应速度快、循环工况适配性强的优势，大量应用于中小型液压成套设备。作为液压传动控制领域主流产品系列，HAD 隔膜式蓄能器公称容积覆盖 0.075-3.5L，适配固定式工业机械设备，部分工况经过评估后也可用于行走机构。HAD1,4-140-1X/0G04E-1N111-CE（物料号 R901569890）为该系列 1.4L 规格，最大工作压力 140bar，拥有完整压力容器合规认证，广泛配套机床、自动化装备、轻工机械、定制液压工作站。本文从产品结构设计、技术参数、型号编码、工作原理、核心功能、应用行业、安装调试与运维管理等角度对该款蓄能器进行完整介绍。
一、产品整体结构与设计特点
HAD 系列隔膜蓄能器采用焊接钢制耐压壳体，HAD1,4-140-1X/0G04E-1N111-CE 延续球形承压腔体结构，依靠弹性隔膜把腔体内部划分为相互隔绝的气腔和油腔，从根源避免油气介质互相掺混。整台蓄能器由钢制承压外壳、弹性隔膜组件、关闭挡块、充气保护螺塞、液压油连接接口五大关键零部件组成。
承压壳体采用焊接成型工艺，外表面做亮黑色喷漆处理，能够抵御车间粉尘、潮湿空气带来的表面腐蚀，适配常规工厂生产环境与设备机舱内部工况。腔体内部装配弹性隔膜，该型号标配 NBR 丁腈橡胶隔膜，对矿物型液压油、HFC 难燃液压液具备良好介质兼容能力，属于工业液压场景通用配置。隔膜底部集成关闭挡块结构，当蓄能器内部液压油完全排空时，挡块会贴合油口端面，阻止隔膜在气体压力推动下被挤压进油口，避免隔膜撕裂损坏，有效提升隔膜在极限工况条件下的使用周期。
蓄能器上端设置充气保护螺塞，作为氮气预充作业的气体接入位置，螺塞具备物理防护效果，能够规避现场磕碰造成充气阀芯受损；下端为液压油接入端口，本型号 G04 代码对应 G1/2 内螺纹，E 类型代表带外六角的油口安装结构，方便工具夹持拆装，降低现场装配作业难度。
该型号满足压力容器相关合规认证，可用于面向欧盟以及欧亚关税区域出口的机械设备。蓄能器本体支持任意角度安装，实际项目中优先选用油口朝下的布置形式，利于油腔内部气泡排出，保障介质流通顺畅。产品结构设计上不允许管路螺纹承受设备自重以及振动载荷，蓄能器本体必须依靠配套夹具夹持固定，避免螺纹部位、壳体焊接位置受到额外外力发生损伤。
和囊式蓄能器相比，隔膜式蓄能器无大型气囊部件，隔膜工作行程短，动态响应更加灵敏，更适合压力频繁波动的循环工况；对比活塞式蓄能器，省去活塞密封组件，整机体积更小、自重更低，适合设备内部安装空间受限的应用场景。该产品属于整体式压力容器，壳体不可拆解，隔膜老化损坏后需要直接更换整机。
二、型号编码解读与详细技术参数
2.1 型号拆解：HAD1,4-140-1X/0G04E-1N111-CE
- HAD：隔膜式蓄能器产品系列代号
- 1,4：蓄能器公称容积 1.4L
- 140：最大允许工作压力 140bar
- 1X：产品组件系列版本
- 0：出厂预充压力 0bar，出厂未充入氮气，需要现场根据系统工况完成充气调试
- G04：液压油口规格 G1/2 内螺纹
- E：油口安装形式，带外六角安装腔
- 1：标准规格充气口
- N：隔膜材质 NBR 丁腈橡胶
- 111：内部配置标准化代码
- CE：压力容器合规认证标识
物料编号：R901569890
2.2 完整技术参数
表格
| 参数项目 |
参数数值 |
| 物料号 |
R901569890 |
| 完整型号 |
HAD1,4-140-1X/0G04E-1N111-CE |
| 公称容积 |
1.4L |
| 最大工作压力 |
140bar |
| 组件系列 |
1X |
| 液压油接口 |
G1/2 内螺纹（G04） |
| 油口安装形式 |
E（带外六角安装腔） |
| 气体充气接口 |
标准 M28×1.5 |
| 隔膜材质 |
NBR 丁腈橡胶 |
| 外壳表面处理 |
亮黑色喷漆 |
| 整机重量 |
约 4.2-4.3kg |
| 最大允许流量 |
40L/min |
| 环境温度范围 |
-15℃ ~ +65℃ |
| 液压介质工作温度 |
-15℃ ~ +80℃（NBR 隔膜） |
| 适配液压介质 |
矿物液压油、HFC 难燃液压液 |
| 充气介质要求 |
纯度 99.99% 等级氮气，禁止使用压缩空气、氧气 |
| 安装姿态 |
任意角度，推荐油口朝下布置 |
| 适配安装夹具 |
壳体外径 145-155mm 规格夹具 |
补充说明：该型号出厂未预充氮气，设备调试阶段，工作人员需要结合系统最小工作压力设定氮气预充压力。高温工作条件下，预充压力建议取值为系统最小工作压力的 0.9 倍；同时控制系统最大工作压力不超过预充压力的 4 倍，以此降低隔膜交变应力，延长隔膜使用寿命。当工况压力比值超出 1:4，需要结合实际工况做评估校核。
三、隔膜式蓄能器工作原理
液压油属于几乎不可压缩介质，无法直接储存压力势能，HAD1,4-140-1X/0G04E-1N111-CE 隔膜蓄能器依靠氮气气体可压缩的物理特性完成能量储存与释放。弹性隔膜将容器分隔为相互独立的气腔、油腔，气腔内部充入高纯氮气，油腔通过螺纹接口直接连通液压系统油路。
- 储能过程（系统压力上升） 当液压系统工作压力高于蓄能器氮气预充压力，系统液压油经过油口流入蓄能器油腔，油液压力推动橡胶隔膜向气腔方向形变，压缩气腔内部氮气，将液压系统压力能转化为氮气的气体势能储存，蓄能器内部留存一定体积液压油。
- 释能过程（系统压力下降） 液压回路压力回落，低于蓄能器内部氮气压力，被压缩的氮气发生膨胀，推动隔膜反向位移，把油腔内部储存的液压油排回液压管路，向系统补充流量与压力，释放前期储存的能量。
实际工况中气体状态变化分为两类：
- 等温变化：充放油动作速度缓慢，氮气和壳体充分热交换，气体温度基本保持恒定，适合保压、泄漏补偿这类变化平缓的工况。
- 绝热变化：充放油速度快，气体压缩、膨胀过程热量来不及交换，氮气温度会产生明显变化，绝大多数工业场景的冲击吸收、瞬时供油都属于绝热变化。
蓄能器实际可输出油液体积不等于公称容积 1.4L，输出容量受预充压力、系统最大最小工作压力比值共同影响。项目选型设计过程，需要结合工况条件计算真实可用排油容量。工程选型经验当中，蓄能器公称容积一般选取实际需要排油体积的 1.5-3 倍。
依托这套工作机制，蓄能器在液压系统可以实现四类核心功能：
- 间歇工况能量储存：系统低负载阶段储存液压泵输出多余能量；设备瞬时需要大流量输出时释放油液，降低液压泵峰值输出负荷，实现节能效果，减小电机功率配置。
- 应急动力源：液压动力源发生故障失压时，蓄能器输出压力油，为执行机构提供短时动力，完成机构安全归位、工件夹紧保压等动作。
- 冲击与脉动吸收：吸收阀件换向、油缸启停产生的液压冲击，衰减泵出口压力脉动，降低管路振动和运行噪音，保护阀件、管路接头，减缓系统部件疲劳损耗。
- 容积补偿：补偿密封件泄漏带来的压力衰减，同时抵消温度变化造成油液热胀冷缩的容积改变，维持回路工作压力稳定。
四、主要应用行业与设备场景
HAD1,4-140-1X/0G04E-1N111-CE 公称容积 1.4L，最大工作压力 140bar，属于中等容积、中等压力等级产品，兼顾储能容量和动态响应表现，大量应用于各类固定式工业液压设备，行走机械场景需要完成工况评估之后方可投入使用。
4.1 机床装备行业
各类数控机床液压站、液压夹具系统是该型号主要应用场景。机床夹紧回路依靠蓄能器补偿油缸密封泄漏，长时间维持工件夹紧压力；刀库、尾座液压回路利用蓄能器吸收换向冲击，降低压力波动，保障机构动作平稳；间歇式辅助液压机构借助储能减少油泵持续工作时长，降低整机能耗。
4.2 自动化与轻工专用设备
包装设备、注塑辅助单元、冲压辅助液压装置、自动化生产线液压工作站。针对生产线周期性动作，蓄能器输出瞬时流量，降低液压泵排量选型要求；吸收电磁阀快速换向带来的水击效应，减少管路振动，延长阀组、管路接头使用寿命。
4.3 冶金与测试试验设备
小型冶金辅助液压单元、材料试验机、疲劳测试台。试验机高频压力循环工况可以充分发挥隔膜蓄能器响应速度优势，用于压力缓冲、脉动抑制；部分安全回路将蓄能器作为应急保压能源，保障测试设备安全逻辑正常执行。
4.4 新能源与通用液压工作站
各类定制成套液压系统，包含液压夹紧单元、升降液压站。不少设备安装空间紧凑，1.4L 隔膜蓄能器整体体积小巧，可以集成布置在阀块周边或者设备机柜内部，完成稳压、泄漏补偿，消除系统压力尖峰。
4.5 行走机械设备（需工况评估）
行走设备使用该蓄能器，必须完成工况评估。评估通过后可用于轻型工程机械附属回路、农业机械辅助液压系统，实现振动缓冲、辅助储能。未做工况评估不允许直接用于承受高加速度冲击的移动设备。
不适用场景说明：该产品属于工业压力容器，不用于民用消费设备；不适合大排量长时间连续供油工况，大储能需求建议选用囊式蓄能器方案。
五、安装调试与运维安全要点
蓄能器属于压力容器，安装调试、维护检修作业，需要由具备压力容器相关专业知识的授权人员操作，遵循行业通用设备安全规范。
- 氮气充气作业要求 只能选用纯度 99.99% 等级干燥氮气，禁止氧气、普通压缩空气，规避安全风险。充气作业需要使用专用充气测试工装；充气操作必须在蓄能器液压侧完全卸压状态开展，系统带压时禁止调整预充压力。充气完成确认预充压力，预充压力数值会受环境温度影响，高温工况需要对预充压力做温度修正。
- 机械安装要求 蓄能器必须使用匹配规格的安装夹具完成固定，禁止依靠 G1/2 螺纹承受蓄能器自重和设备振动载荷；管路设计要避免给油口螺纹施加机械应力，管路热膨胀、振动位移不能传导到蓄能器螺纹接口。虽然产品支持任意姿态安装，优先选择油口朝下，便于排出油腔内部积存空气。可搭配蓄能器切断阀，检修作业时隔离蓄能器，安全释放腔体内部残余压力，满足压力容器安全防护要求。
- 运行监控与寿命管理 隔膜属于橡胶易损部件，隔膜使用寿命受压力循环次数、压力波动幅度、介质温度、液压油清洁度共同影响。系统最小与最大工作压力压差越小，隔膜使用周期越长。日常维护需要定期检测氮气预充压力，排查漏气情况；当系统保压能力明显下降，排除外部管路泄漏之后，大概率为隔膜老化破损，需要直接更换蓄能器整机，该型号壳体不支持拆解更换隔膜。
- 报废处置规范 蓄能器达到使用年限，或是壳体出现磕碰凹坑、腐蚀损伤，需要完全释放内部氮气、彻底泄压之后再拆卸处理，压力容器壳体不可以直接切割、焊接。
六、选型对比提示
项目选型阶段，HAD1,4-140-1X/0G04E-1N111-CE 最大工作压力为 140bar，如果系统最高工作压力超出该数值，需要更换同系列更高压力规格蓄能器；当需要更大储能容积，HAD 系列最大容积为 3.5L，超出该容积的储能需求，建议选用囊式蓄能器。低温工况条件下，可选用特殊橡胶隔膜版本，拓展产品低温适用区间。
结语
力士乐 R901569890 HAD1,4-140-1X/0G04E-1N111-CE 隔膜式蓄能器，是 1.4L 容积、140bar 压力段成熟可靠的储能缓冲部件，焊接承压壳体搭配 NBR 弹性隔膜，E 型带六角 G1/2 螺纹接口兼顾装配便利性和动态响应性能，具备压力容器合规认证，适配机床、自动化产线、成套液压站等多种工业场景。蓄能器不是通用元件，项目设计时应当完成可用排油体积计算，合理设定氮气预充压力，做好机械固定和安全隔离保护，规范充气和日常维护，充分发挥蓄能器储能、稳压、吸振的作用，保障整套液压系统长期稳定运行。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
