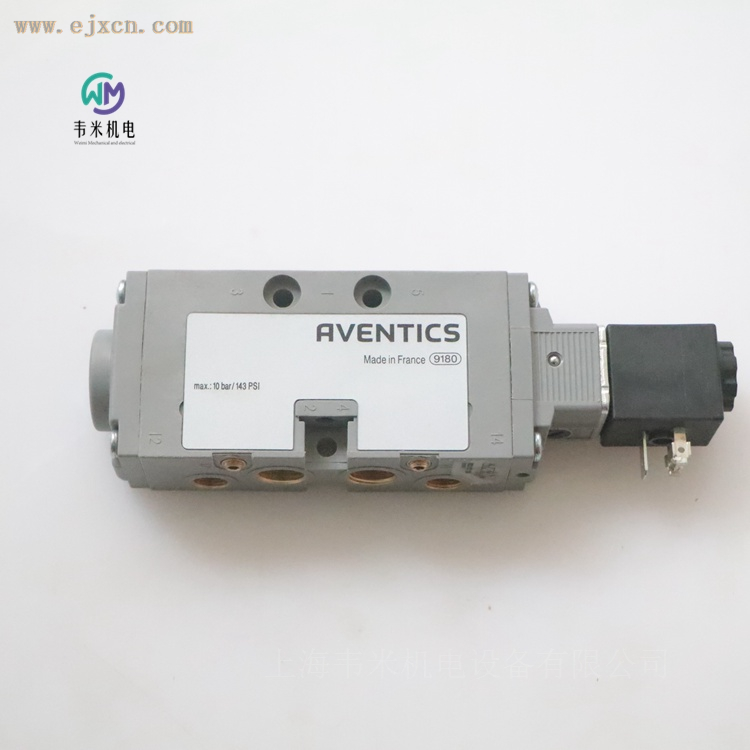

AVENTICS电磁阀0820023126
AVENTICS 0820023126 二位五通换向阀｜RA14 系列管式电磁换向阀产品解析
在工业自动化气动控制系统当中，电磁换向阀承担着气流方向切换、执行机构动作调度的核心职能，阀件的流通能力、密封稳定性、环境适配能力直接影响整条产线的运行表现。AVENTICS 0820023126 作为 RA14 系列下的二位五通电磁换向阀，依托成熟的滑阀软密封结构设计，兼顾大流量输出与模块化装配能力，广泛适配各类生产线气缸控制、物料执行机构的气动回路，是离散制造场景中应用较多的管式连接换向阀产品。
一、产品基础定位与核心结构设计
AVENTICS 0820023126 源自 RA14 二位五通换向阀产品家族，延续成熟气动技术积淀，采用滑阀零遮盖结构，搭配软密封实现气路通断切换，系列支持单稳、双电磁线圈多种配置，0820023126 属于管式螺纹连接版本。该阀既可以完成单机独立安装使用，也能够通过导线板实现多阀组装成块，满足阀组集中控制需求，适配 P?导线板、PRS?导线板进行多线路集成装配，给设备设计师提供灵活的布局方案。
阀体外壳与正面板选用聚酰胺材质，密封组件采用丙烯树胶材料，螺纹管套使用黄铜材质。这套材料组合兼顾轻量化与耐老化属性，在常规工厂环境下，能够抵御压缩空气介质带来的持续摩擦与介质侵蚀，减少日常工况下的密封磨损，降低内泄漏风险。整套阀件遵循单重底板原理、闭锁隔绝原理，保障气路切换时各通路之间有效隔离，避免不同气路之间出现串气现象，保证气缸动作的一致性。
电气接口采用 ISO 6952 B 型多芯插头，标准化接口规格，方便现场接线、检修替换，无需定制化转接配件。线圈暂载率达到 100 %，支持长时间连续通电工作，适合设备需要高频次、不间断循环动作的工况，不会因为持续通电造成线圈过热导致性能衰减。带插头装配状态下防护等级可达 IP65，可以抵御车间内的粉尘、飞溅冷却液，适配大部分普通工业厂房环境。
二、关键技术参数解读
AVENTICS 0820023126 额定流量 Qn 达到 1400 l/min，测试条件为 6 bar 供气、Δp = 1 bar，大流通能力可以支持较大缸径气缸快速往复动作，减少气缸换向延时，提升机构响应速度。气动接口采用 G 1/4 螺纹规格，控制接口可选 G1/8、M5，满足不同管路配置需求，现场可以根据回路设计选用适配接头完成管路对接。
环境温度适用区间为 + 0°C ~ +50°C，介质温度区间?10°C ~ +50°C；工作介质限定为压缩空气，压缩空气内部固体颗粒最大允许 5 μm，压缩空气含油量控制在 0 mg/m³?5 mg/m³。这里需要注意，压缩空气的油含量需要在设备全生命周期内维持稳定，只能够选用厂商许可规格油品，随意更换润滑油类型会加速密封件老化失效。同时压缩空气压力露点需要至少低于环境、介质温度 15°C，避免阀内部出现冷凝水堆积，造成阀芯卡滞、锈蚀故障。
电压方面支持 DC24V 线圈，电压容许误差为?10 % / +10 %，启动功率 12 W，保持功率 8.5 W；阀支持内部先导控制，部分版本可配置节流设备，用于微调排气速度，间接控制气缸运动速度。阀件重量处于 0.35?0.46 kg 区间，设备机架的安装负载压力小，无论是壁挂安装还是机架集成都比较友好。
三、管式连接与模块化组装双重优势
AVENTICS 0820023126 采用管式螺纹连接，对比底板集成阀，管式阀具备两个显著使用特点。第一，改造项目适配性强，老设备气动回路升级改造时，无需改动阀岛底板结构，直接通过螺纹接头接管，就可以替换旧阀件，降低改造工作量；第二，分散式布局灵活，当气缸执行机构分布在设备不同位置，不需要集中布置阀岛，可把 0820023126 就近布置在气缸周边，缩短气管长度，减少气体容积，进一步提升气缸响应速度。
同时该阀并不局限于单台管式独立使用，它保留了组装成块的能力，借助 P?导线板、PRS?导线板，多台 RA14 系列换向阀可以拼装在一起，实现气源集中供气、电气线路集中布线，兼顾管式阀的灵活和阀组集成的便捷。设备设计人员可以根据项目需求自由选型：小回路分散控制就单台管式安装；多路气缸集中控制，就组装阀块，同一型号产品兼容两种部署思路，降低备件型号种类，设备维护时只需要储备同系列备件，减少库存压力。
线圈插头为 ISO6952 B 型标准多芯插头，行业通用性高，市场上可以找到兼容替换接插件，现场插头损坏，不需要连同阀体整体更换，降低运维成本。线圈具备 100% 暂载率，对于节拍快，电磁阀长时间得电保持的自动化设备，不会出现线圈过热保护，保障产线连续生产。IP65 防护等级，面对车间切削液飞溅、粉尘弥漫工况，能够保护线圈内部电路，减少短路、接触不良故障。
四、典型行业应用场景
AVENTICS 0820023126 依托 RA14 系列大流量、高稳定性特点，大量应用于离散自动化制造领域，主要用来控制双作用气缸完成伸缩、夹紧、抬升、分拣等动作。
汽车零部件装配设备：汽车零部件工装夹具，大量使用气缸实现工件定位夹紧、工件抬升转运。0820023126 大流量输出，支持大缸径夹具气缸快速夹紧松开，保障工装节拍；面对车间切削液、粉尘环境，IP65 防护等级降低故障停机风险，既可以单阀就近布置夹具旁，也可以多阀拼装阀块统一控制多路夹具。
包装机械行业：包装流水线的推料机构、挡料气缸、物料分拣执行气缸，需要频繁往复动作。二位五通换向阀 AVENTICS 0820023126 切换气流方向，驱动气缸完成物料推送、阻挡分流；部分包装工位吹气辅助机构，同样可以使用该阀控制压缩空气通断切换。包装设备经常需要根据产品规格改动回路，管式螺纹连接方便后期设备改造调试。
物流输送自动化：分拣流水线的分流挡板、升降挡块，依靠气缸完成动作，RA14 系列 0820023126 可以驱动多路执行气缸完成分拣逻辑；对于输送线分布距离较远的执行机构，采用单阀分散安装，缩短气管，降低气压损耗，保证机构动作同步性。
一般工业专机、工装设备：各类非标自动化设备，测试工装、冲压辅助上下料机构、物料搬运机械手气动回路，都可以选用这款换向阀。在非标设备开发中，设计工程师经常面临空间多变、回路数量不确定的情况，0820023126 既可以单台管式装配，又可以组装阀块，适配不同布局方案，减少设计阶段选型难度。
需要说明的是，这款阀介质仅支持合格处理后的压缩空气，不可直接用于水、液压油等介质回路；如果环境存在大量冷凝水、腐蚀性气体，需要增加气源处理组件做好空气过滤干燥，必要时增加外部防护，延长阀件使用寿命。
五、现场选型、安装维护注意要点
选型环节，选用 AVENTICS 0820023126 的时候，需要确认供气气源质量。压缩空气过滤精度需要达到 max.5 μm，配套气源三联件，做好过滤、调压，按需配置油雾器；压力露点必须满足工况要求，防止阀体内冷凝积水。电压要核对线圈规格，0820023126 为 DC24V 版本，实际供电电压波动控制在?10 % ~ +10 % 范围内，电压过高容易加速线圈老化，电压过低，会造成电磁阀吸合不到位，阀芯动作卡顿。
安装时，G1/4 螺纹接口装配接头，控制合适的拧紧力矩，避免螺纹滑牙或者阀体壳体应力开裂；电气插头安装到位，保证密封面贴合，维持 IP65 防护性能。该阀支持内部先导，部分工况如需外部先导供气，需要确认型号配置，带有内部预调的阀门，出厂时控制空气接口 12 和 14 不附带螺纹接头，需要现场自行选配配件。
日常维护，定期检查接头位置有无漏气，插头是否松动；压缩空气管路过滤器定期排水，防止冷凝水进入阀体内部。如果出现气缸动作缓慢，先排查气源压力、过滤器状态，再检查电磁阀是否存在阀芯卡滞。不建议自行拆解阀体内部密封组件，密封件更换优先选用原厂配套配件，避免使用非匹配密封件，造成泄漏、寿命缩短问题。备件储备上，除阀体之外，可以同步储备兼容插头、线圈配件，现场故障时可以局部更换部件，减少整机拆装停机时间。
六、总结
AVENTICS 0820023126 二位五通换向阀（RA14 系列）是一款兼顾大流量输出、模块化灵活装配的管式电磁换向阀。零遮盖滑阀搭配软密封结构，1400 l/min 额定流量，G1/4 管式螺纹接口，支持单阀独立安装，也可以多阀拼装成阀组；标准化 ISO6952 B 电气插头，IP65 防护等级，100% 线圈暂载率，适配汽车装备、包装机械、物流分拣、非标自动化等众多行业的双作用气缸控制回路。
对于设备设计工程师和设备运维人员，这款阀件的价值体现在选型灵活，部署方案可以随设备结构自由调整，同时标准化接口降低备件采购、替换难度。只要做好气源处理，保证压缩空气过滤、干燥、油雾指标，按照工况电压范围供电，该阀件可以长期稳定服务于自动化气动回路，保障产线气动执行机构可靠运行。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
