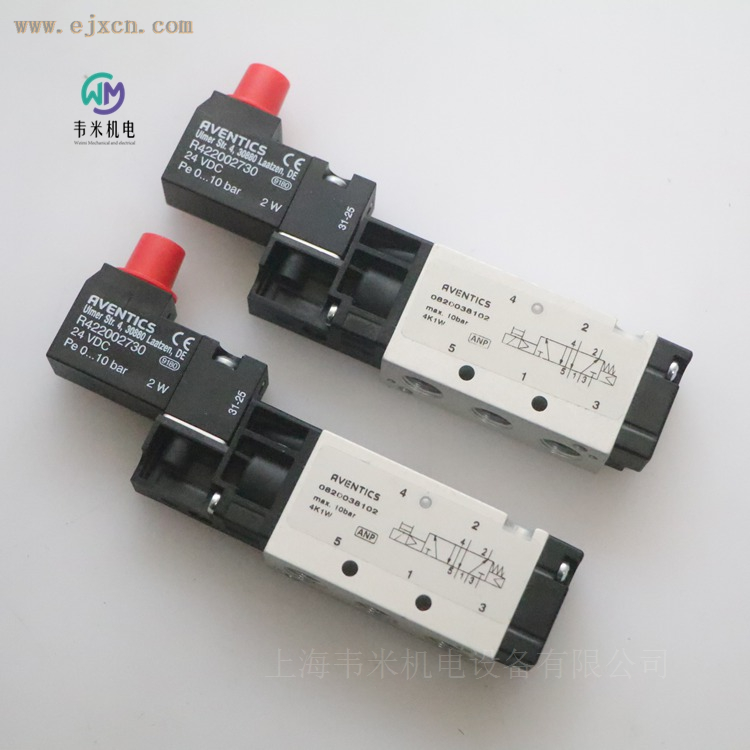

安沃驰气动电磁阀0820038102
AVENTICS 0820038102 二位五通换向阀：紧凑气动控制元件的应用与选型解析
在工业自动化系统中，气动控制仍然是很多设备实现往复动作、夹紧、顶升、移栽和逻辑切换的重要方式。无论是包装机械、机床工装、3C 电子装配设备，还是汽车零部件生产线，气缸、气动夹爪、旋转执行器等执行机构的稳定运行，都离不开方向控制阀的可靠配合。AVENTICS 0820038102 是一款面向中小型气动回路的二位五通换向阀，属于 WV02 系列中的管式连接、内部先导式电磁阀。它的设计重点在于紧凑结构、快速换向、低功耗和现场维护便利，能够为设备提供稳定的气路方向切换功能。
对于工程人员来说，选择电磁阀并不是只看接口尺寸和电压等级，更需要综合考虑流量能力、控制压力、环境适应性、电气接口形式、手动调试功能以及与现有系统的兼容程度。AVENTICS 0820038102 适用于空间有限、气缸动作频率中等、对安装维护效率有要求的自动化设备。尤其在一些不需要复杂阀岛集成，但又希望气路响应稳定的场合，这款产品的结构形式具有较强的实用性。
产品定位与基本结构
AVENTICS 0820038102 为单线圈弹簧复位式二位五通滑阀，采用内部先导控制方式。所谓内部先导，是指阀件利用自身供气压力完成先导控制，不需要额外引入外部控制气源。这种结构的优点是外围管路相对简单，减少了控制气管数量和潜在泄漏点，适合小型自动化设备、旧设备改造以及分散式气缸控制场景。
从连接方式来看，该产品为管式连接，接口规格为 G 1/8。相比阀岛或底板集成方案，管式连接更适合气路布局较为分散的设备，现场安装人员可以直接通过气管接头完成连接，不需要额外设计汇流板。对于一些气缸距离控制阀较远、安装空间受限的工位，这种连接形式能够提高系统配置的灵活性。
阀体主体采用铝材，并经过相应表面处理，具备较好的结构强度和抗腐蚀能力。密封件采用适配压缩空气系统的弹性材料，能够在正常工业环境中实现稳定密封。正面控制单元与阀体主体组合紧凑，整体重量较轻，对安装支架的负载要求较低，适合在设备框架、控制柜附近或执行机构周边安装。
控制方式与工作原理
AVENTICS 0820038102 通过电磁线圈驱动先导阀，再由先导气推动主阀芯换向。当线圈得电时，先导气路打开，主阀芯在气压作用下移动，使进气口与对应工作口连通，从而驱动双作用气缸向一个方向运动；当线圈失电后，弹簧机构推动阀芯复位，气路切换方向，气缸回到初始位置。
这种单线圈弹簧复位结构的特点是控制逻辑直观，故障状态下具有明确的复位方向。在很多工装夹具、挡料机构、顶升机构和小型移栽机构中，这种 “得电动作、失电复位” 的工作方式能够满足基础安全设计要求，也便于电气工程师进行逻辑编程。
内部先导式结构对气源压力有一定要求。系统供气不仅要满足执行机构工作压力，也要保证阀件先导控制压力稳定。如果压力过低，先导气可能无法可靠推动主阀芯，导致换向延迟、不到位或频繁报警。因此，在实际应用中，需要将阀件入口压力维持在合理范围内，并保证气源干燥、洁净。
流量能力与适用气缸范围
AVENTICS 0820038102 的额定流量约为 500 l/min，这一指标决定了它能够支持的气缸缸径和动作速度。对于中小型双作用气缸，只要缸径和行程匹配，通常可以获得较为稳定的伸出和缩回速度。如果气缸缸径过大或行程过长，气路需要的流量会显著增加，此时需要重新校核管路内径、阀件流量和供气能力，避免因供气不足导致动作变慢。
在实际项目中，流量并不是越大越好。过大的流量可能导致气缸动作过猛，产生冲击和振动，尤其在定位、夹紧和轻负载工位上更容易出现问题。因此，AVENTICS 0820038102 更适合作为中小型气缸的方向控制元件，配合节流阀、调压阀等辅助元件，可以实现速度和压力的分步调节。
电气规格与现场集成
AVENTICS 0820038102 的工作电压为 DC24 V，线圈功率约为 2 W，电压允许波动范围为 -10% / +10%。这种低功耗特性在多阀集中控制的设备中具有明显优势。当一台设备上同时安装多个电磁阀时，较低的单阀功耗可以降低开关电源负载，减少控制柜内部热量积累，提高电气系统整体稳定性。
产品电气接口采用 ISO 15217 C 型多芯插头标准，配合对应插头组件后，防护等级可达 IP65。这意味着在正常工业环境中，产品能够防尘并抵御喷水，适合普通生产车间、包装车间、机床辅助工位和装配线使用。对于现场安装来说，这种连接方式也便于快速接线、调试和维护，出现故障时可以通过更换线圈或控制单元快速恢复生产。
此外，该产品带有按钮式手动操作装置。在设备调试、检修或临时测试阶段，工作人员可以通过手动按钮触发阀芯换向，观察气缸动作是否正常，而无需依赖电气控制系统。这一功能对于气路检查、机构卡滞排查和单机调试非常实用，能够减少调试时间，提高现场工作效率。
工作压力、介质与环境要求
AVENTICS 0820038102 的工作压力范围为 2 bar - 10 bar，内部先导控制压力同样需要维持在这一区间内。对于大多数标准工业气动系统来说，这是一个比较常见的压力范围。但需要注意的是，内部先导阀对低压比较敏感，如果系统长期在接近下限压力运行，可能会影响换向可靠性。
介质方面，产品仅适用于经过净化处理的压缩空气。压缩空气中的固体颗粒尺寸应控制在较小范围内，以减少阀芯和密封件磨损。同时，气源应保持干燥，避免液态水进入阀体。如果气源湿度较高，建议在前端配置过滤器、干燥器或排水装置，防止水分造成阀芯锈蚀、密封件老化或内部泄漏。
关于润滑，如果系统需要使用润滑油，油雾量应保持稳定，避免浓度忽高忽低。过度润滑会污染阀体和周边设备，润滑不足则可能加速运动部件磨损。对于大多数现代气动系统来说，采用无油润滑设计或适量稳定润滑，能够更好地延长元件使用寿命。
环境温度方面，AVENTICS 0820038102 适合在 0 °C 至 +50 °C 的环境中工作，介质温度范围略宽。在安装时，应尽量避免将阀件布置在高温热源附近，也不要长期暴露在阳光直射或强辐射热环境中。高温会加速密封件老化，低温则可能影响润滑剂状态和阀芯动作灵活性。
安装方式与布局建议
AVENTICS 0820038102 采用紧凑的管式连接结构，可以独立安装使用，也可以根据设备需要安装在阀组连接板上。对于分散式气缸控制，独立安装通常更方便，能够缩短阀到气缸之间的管路长度，减少管路容积带来的响应延迟。对于多阀集中控制，使用连接板可以简化气路结构，减少外部气管数量，使设备内部布局更加整洁。
安装时需要注意阀体方向、管路连接和电气接线位置。阀件进气口、工作口和排气口应严格按照气路图连接，避免接反导致气缸动作方向错误。管式接口安装时，应使用合适的密封材料，并控制拧紧力矩，防止螺纹损坏或密封碎屑进入气路。电气插头应安装到位，并做好线缆固定，避免因振动或拉扯造成接触不良。
对于需要频繁维护的设备，建议将阀件安装在便于操作的位置，并预留足够的接线和检修空间。虽然 AVENTICS 0820038102 本身结构紧凑，但如果安装位置过于狭窄，更换线圈、检查手动按钮或处理接口泄漏时都会增加难度。
应用行业与典型工位
AVENTICS 0820038102 的应用范围比较广泛，只要是使用压缩空气驱动双作用气缸，并需要二位五通方向控制的场合，都可以考虑选用。其中，以下几个行业和工位比较常见。
包装机械
在包装设备中，电磁阀常用于控制推料气缸、封口气缸、切膜机构、升降机构和剔除机构。包装设备通常要求动作稳定、响应较快，并且能够适应连续生产。AVENTICS 0820038102 的流量和换向速度能够满足许多中小型包装工位的需求，IP65 防护等级也适合多粉尘、多水汽的车间环境。
机床与工装夹具
机床行业经常使用气动夹具完成工件夹紧、松开和定位。在这类应用中，电磁阀需要与夹具气缸配合，实现可靠的夹紧和放松动作。AVENTICS 0820038102 的单线圈弹簧复位结构，在断电时能够使机构回到安全状态，适合一些对故障复位有要求的夹具回路。同时，产品对切削液飞溅和粉尘环境也有一定适应能力。
3C 电子与非标自动化
在 3C 电子制造设备中，空间往往比较紧凑，气缸负载较小，动作频率中等。AVENTICS 0820038102 的体积较小，管式连接灵活，适合用于小型移栽、挡料、顶升、压合和检测工位。低功耗线圈也有助于降低控制柜电源容量，特别适合多工位密集控制的设备。
汽车零部件装配
汽车零部件生产线中存在大量辅助工装、定位机构、夹具和检测装置。这些工位通常要求气动元件稳定可靠、维护方便。AVENTICS 0820038102 能够适应连续运行要求，弹簧复位特性也便于设备在断电或急停状态下恢复到安全位置。对于一些小型装配单元和辅助工位来说，是比较实用的方向控制方案。
除了上述行业之外，AVENTICS 0820038102 也可用于轻工机械、物流辅助设备、纺织机械和其他气动辅助回路。但需要注意，产品不适合用于水、液压油、腐蚀性气体或其他非压缩空气介质，也不适合在超出压力、温度和防护等级要求的环境中长期运行。
选型替换与注意事项
在进行备件替换或新项目选型时，不能只看接口尺寸和外观相似。AVENTICS 0820038102 有其明确的结构特点和适用边界，替换时需要重点确认以下几点。
首先是控制方式。该产品为内部先导式电磁阀，必须保证控制压力稳定。如果现场气源压力经常低于 2 bar，或者气源波动较大，直接使用该型号可能存在换向不稳定风险。这种情况下，需要考虑外部先导式电磁阀，或者对气源系统进行调整。
其次是电压和功耗。AVENTICS 0820038102 为 DC24 V、约 2 W 线圈。如果设备原来使用交流电压、不同功率等级或双线圈结构，直接替换可能导致电气回路不匹配，甚至出现线圈烧毁或逻辑错误。
第三是功能结构。该产品为二位五通单线圈弹簧复位阀，适合 “得电动作、失电复位” 的场合。如果原系统需要双线圈记忆功能、三位五通中封功能或其他特殊阀位功能，则不能简单替换。
最后是连接方式。AVENTICS 0820038102 为管式连接，接口规格为 G 1/8。如果现场已经使用底板、阀岛或其他接口形式，需要确认安装尺寸和接口兼容性，避免出现无法安装或气路干涉问题。
日常维护与故障排查
虽然 AVENTICS 0820038102 的结构相对成熟，但如果缺乏日常维护，仍然可能出现故障。常见问题包括换向延迟、内部泄漏、外部漏气、线圈发热和阀芯卡滞等。其中，气源问题是最常见的诱因之一。
如果阀件出现换向延迟或动作不稳定，应首先检查供气压力是否正常，过滤器是否堵塞，气源是否含水过多。如果压力低于要求值，应调整气源系统，确保阀件入口压力稳定。如果压缩空气中水分较多，应及时处理干燥器、过滤器和排水装置。
如果出现外部漏气，应检查接口密封是否完好，接头是否松动，阀体表面是否有损伤。对于管式接口，安装时应避免过度拧紧，防止螺纹变形或阀体开裂。如果发现密封件老化或损坏，应及时更换，避免泄漏进一步扩大。
如果线圈长期发热，应检查供电电压是否在正常范围内，负载是否过大，线圈是否频繁通断。虽然该产品允许连续通电，但如果环境温度过高、散热条件差或电气接线异常，仍可能导致线圈温度升高，影响使用寿命。
对于长期停机后重新启用的设备，建议先检查气源状态，再通过手动按钮测试阀件动作是否顺畅。确认气路正常后，再接入电气控制，逐步进行自动运行测试。这样可以减少突然带载运行带来的冲击，也能提前发现阀芯卡滞、接口泄漏等问题。
结语
AVENTICS 0820038102 是一款结构紧凑、功能明确的二位五通换向阀，适合用于中小型双作用气缸的方向控制。它采用内部先导、管式连接、单线圈弹簧复位结构，具备低功耗、IP65 防护、手动调试和一定的环境适应能力。在包装机械、机床工装、3C 电子设备和汽车零部件装配等领域，只要工况条件与产品参数匹配，就能够发挥稳定的控制作用。
对于工程人员来说，选择电磁阀的关键并不在于单一参数有多突出，而在于产品结构是否与系统需求一致。AVENTICS 0820038102 的价值在于它能够在常见工业气动回路中，以较紧凑的结构完成方向切换，并兼顾安装、调试和维护效率。在实际应用中，只要保证气源洁净、压力稳定、安装正确，并做好日常维护，这类元件通常能够长期稳定运行，为设备的连续生产提供可靠支持。
