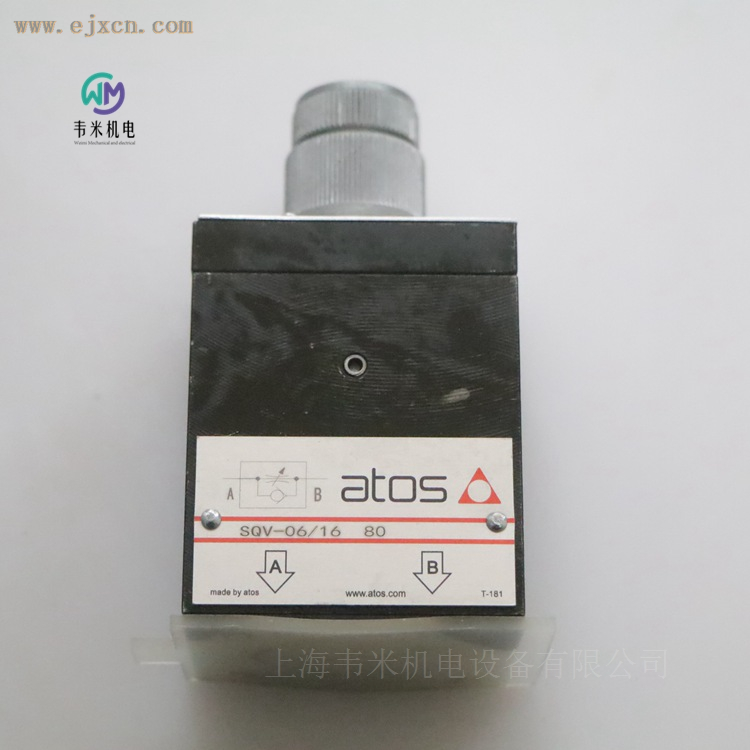

ATOS流量阀SQV-06/16 80
ATOS SQV-06/16-80 叠加式快慢速流量控制阀产品详解
在工业液压系统设计中，执行机构速度切换、稳定调速是影响整机运行品质的关键环节。很多设备工况同时需要快速空进和低速工进两种动作逻辑，普通节流阀容易受负载压力波动干扰，调速稳定性不足，单独搭建回路又会造成阀组臃肿、管路繁杂。ATOS SQV-06/16-80 作为 06 通径 ISO 4401 标准的叠加式快慢速流量控制阀，将压力补偿流量调节单元与旁路电磁换向功能集成一体，能够便捷实现液压油缸、液压马达的快慢速自动切换，在机床、专用设备、自动化产线等领域得到广泛应用。
产品基础结构与工作原理
ATOS SQV-06/16-80 属于叠加安装型两通压力补偿流量阀，本体由压力补偿模块、手动流量调节机构、内置单向阀以及旁路电磁切换单元共同构成，产品技术基准源自 QV-06 系列流量控制阀的核心压力补偿结构，增加电磁旁路实现速度切换功能。
压力补偿机构是该阀稳定调速的核心。阀体内置压力补偿器，可实时感知节流口前后两端压力，当系统负载发生变化带来进出口压力波动时，补偿阀芯自动调整节流通道，维持节流孔前后压差保持相对恒定，使得 A 流向 B 方向的输出流量基本不受下游负载压力变化的影响，保障低速进给阶段速度平稳，不会随工件切削阻力变化出现忽快忽慢的现象。
手动流量调节依靠顶部微调螺母完成，顺时针旋转微调螺母，受控方向流量增大；逆时针旋转，受控流量减小。型号可选择 / K 配置，增加调节螺母固定锁，完成流量整定之后锁止旋钮，避免设备振动造成设定流量偏移。标准版本阀体内集成单向阀，实现 B 向 A 反向自由通流，回油不受节流限制，适配油缸快速退回工况；若回路不需要单向机能，可选择 / V 选项，取消内置旁路单向阀，适配特殊回路设计需求。
旁路电磁阀是 SQV 区别于普通 QV-06 流量阀的关键。电磁阀得电时，油液直接经过旁路通道流通，绕过流量节流单元，系统实现快速运动；电磁阀失电状态下，油液必须经过压力补偿流量调节单元，执行机构以预先设定的低速运行。依靠电控信号就可以完成快进?工进自动切换，无需额外增加换向阀与管路，简化液压阀组设计。
ATOS SQV-06/16-80 遵循 ISO 4401 06 通径安装界面，采用叠加式组装，直接叠装在换向阀与底板之间，不需要额外管路连接。叠加装配可以和 BHQ 系列叠加板组合使用，灵活匹配不同油路逻辑，阀本体重量为 1.2Kg，固定使用 4 颗 M5×70、12.9 级内六角螺钉，标准拧紧力矩 8Nm，安装调试较为便捷。该阀可以任意方位安装，不受摆放角度约束，给液压站阀块布局提供比较大的自由度。
核心技术参数解读
ATOS SQV-06/16-80 以 06 为通径代号，代表 ISO 4401 标准 06 规格；/16 代表受控方向最大调节流量 16l/min；-80 为产品设计号，该设计号主要用于工厂内部版本追溯，不会改变产品的外形、安装尺寸与液压性能。阀的最高工作压力可达 250bar，适配绝大多数中高压工业液压系统。
针对 16l/min 规格，该阀完成稳定流量调节，需要最小调节压差 6.5bar，这个参数在系统设计阶段需要重点关注。如果回路实际压差低于该数值，压力补偿机构无法正常工作，流量控制精度会出现偏差。流经内置单向阀 B→A 方向最大自由流量可达 24l/min，A 口允许最大通过流量 24l/min，最小可控流量可以达到 50cm³/min，能够满足小流量低速进给工况。
介质适配层面，ATOS SQV-06/16-80 标准配置 NBR 密封件，适配常规矿物液压油，适用油液温度 - 20℃~+60℃；如果使用磷酸酯抗燃油，可选择 / PE 选项更换 FKM 密封；使用含水 HFC 抗燃液，可选用 / BT 选项 HNBR 密封件，拓展特殊介质场景。油液推荐运动粘度区间 15?100mm²/s，允许范围 2.8?500mm²/s。
油液清洁度直接关系阀的使用寿命与控制效果，系统油液建议满足 ISO 4406 标准 21/19/16，对应 NAS 1638 10 级。系统进油侧建议配置过滤精度 25μm 过滤器，β10≥75，减少杂质磨损补偿阀芯与节流部位，降低卡滞故障概率。环境温度根据密封选型不同，标准版本环境适用 - 30℃~+70℃，BT 密封可低至 - 40℃，满足部分低温设备工况。
选型要点与型号配置解析
完整型号 ATOS SQV-06/16-80 每一段字符都对应明确配置，在项目选型替换备件时，需要理清系列代号含义，结合工况完成选型。
- SQV / QV 系列区分：QV 为阿托斯基础流量控制阀系列；SQV 为衍生带电磁旁路快慢速切换的版本。市场常见情况，QV 多为意大利产地，SQV 多为国内生产制造，二者均遵循同一套产品技术规范，性能指标、安装接口保持一致，仅产地与系列代号存在区别。
- 06：通径，ISO 4401 标准 06 规格；
- /16：受控方向最大调节流量 16l/min，同系列还提供 1.5、6、11、24l/min 多种流量规格；
- -80：设计号，主要用于厂家内部生产批次、工艺追溯，不影响外部安装尺寸、液压性能，备件替换时同规格前提下，设计号不同一般可直接互换使用；
附加可选择后缀：
- /K：增加调节螺母机械锁，防止振动改变流量设定；
- /V：取消内置单向阀，无反向自由流功能；
- /PE：FKM 氟橡胶密封，适配磷酸酯抗燃油；
- /BT：HNBR 密封，适配含水抗燃介质。
选型过程中，首先确认设备最大工作压力不能超过 250bar；其次核对受控工况实际流量，要落在阀调节区间之内，同时确认回路可以提供大于 6.5bar 的调节压差；介质种类决定密封选型；确认功能后缀是否匹配回路需求。同时配套底板可以选用 BA 系列底板，BA-202/Q、BA-204/Q、BA-302/Q 等，不同底板油口位置、螺纹规格存在差异，需要和阀块设计匹配。阀本体供货不包含安装螺钉，采购时需要确认配套紧固件。
选型小提示：很多工程师容易混淆 SQV 与 QV，QV 属于普通压力补偿流量阀，无电磁旁路快慢速切换；SQV 内置电磁旁路，可电气切换快慢速，二者功能不一样，不可直接互相替代；而末尾 - 80 设计号仅为厂内追溯标记，无需作为性能匹配条件。
实际应用场景与回路优势
ATOS SQV-06/16-80 最典型应用就是需要快慢速自动切换的液压回路。比如金属切削机床进给滑台，油缸先快速空行程接近工件，接触工件之后，电磁阀失电切入压力补偿调速模式，稳定低速切削加工；加工完成，电磁阀得电旁路打开，油缸快速退回原位。整个速度切换依靠电气信号自动完成，切换响应平顺。
除机床行业之外，该阀广泛应用于压铸周边设备、木工机械、包装自动化设备、专用测试设备、中小型液压压机。在多执行器并联系统中，负载变化比较频繁，普通节流阀会因为其他油缸动作带来压力扰动，出现速度漂移。而 SQV-06/16-80 自带压力补偿，一定程度上可以抵御系统压力波动，保证单台执行元件速度稳定。
采用叠加阀方案对比分立阀搭建回路，整机有多方面收益。第一，减少管路接头，降低漏油风险，缩小液压阀组体积；第二，装配简单，维修更换的时候，直接拆卸叠加层即可，不需要改动大量管路；第三，速度切换逻辑内置，减少阀件数量，降低系统成本。
使用过程也要留意它的局限性。阀需要满足最低调节压差，如果系统压力余量很小，回路压差不足，压力补偿功能失效，调速效果下降。另外，旁路电磁阀仅实现快慢速两级切换，不适合连续无级电控调速场景，如果需要电信号连续调节流量，则需要选用 ATOS QVHZO 系列比例流量阀。
安装调试与维护注意事项
安装前检查阀表面有无磕碰损伤，确认密封 O 形圈完好无损。叠加装配顺序需要遵循叠加阀设计逻辑，ATOS SQV-06/16-80 叠装于主换向阀和底板之间，螺钉紧固按照对角分步拧紧，最终力矩控制 8Nm，力矩过大容易造成阀本体变形，阀芯卡滞；力矩不足会出现结合面渗油。
流量调试步骤建议：设备空载状态进行调节，顺时针旋转旋钮增大流量，观察执行机构运行速度，逐步调整至工艺需要的速度；调试完成之后，如果带有 / K 锁止结构，锁紧螺母固定旋钮，记录调节刻度，方便后续维护复现参数。禁止在高压冲击负载工况下反复大幅度旋转调节螺母，减少内部零件磨损。
日常维护重点监控油液污染度，定期检测油液指标。如果出现速度不稳定现象，优先排查过滤器是否堵塞，油液是否劣化；其次确认回路压差是否达到最低调节压差；再检查调节旋钮是否发生位移。拆解维护尽量由熟悉液压元件的人员操作，内部补偿阀芯、弹簧属于精密零件，磕碰会直接影响流量控制性能。不同密封版本不要随意替换，介质与密封材料不匹配会造成密封件快速老化渗漏。
总结
ATOS SQV-06/16-80 把压力补偿流量控制、单向阀机能、电磁旁路快慢速切换集成在一只 ISO06 通径叠加阀内，很好解决工业设备快慢速切换 + 稳定调速的需求。压力补偿结构弱化负载压力变化对执行速度的干扰，叠加安装方式简化阀组布局，多种密封、功能选项可以适配矿物油、多类抗燃液压介质。
选型时需要分清 QV 和 SQV 系列功能差异，QV 为基础压力补偿流量阀，SQV 带电磁旁路快慢速切换；市场中 QV 多见意大利产地，SQV 多见国内产地，产品执行统一技术标准。型号末尾 - 80 属于工厂内部设计追溯号，不改变阀的安装与液压性能，同规格备件可正常互换。在机床进给、自动化专机、中小型压机等场景，该阀是成熟可靠的液压调速元件。选型时重点核对工作压力、实际流量、回路压差、介质类型以及功能后缀，严格按照安装力矩与油液清洁度要求使用，就可以发挥阀件设计性能，降低故障概率。
