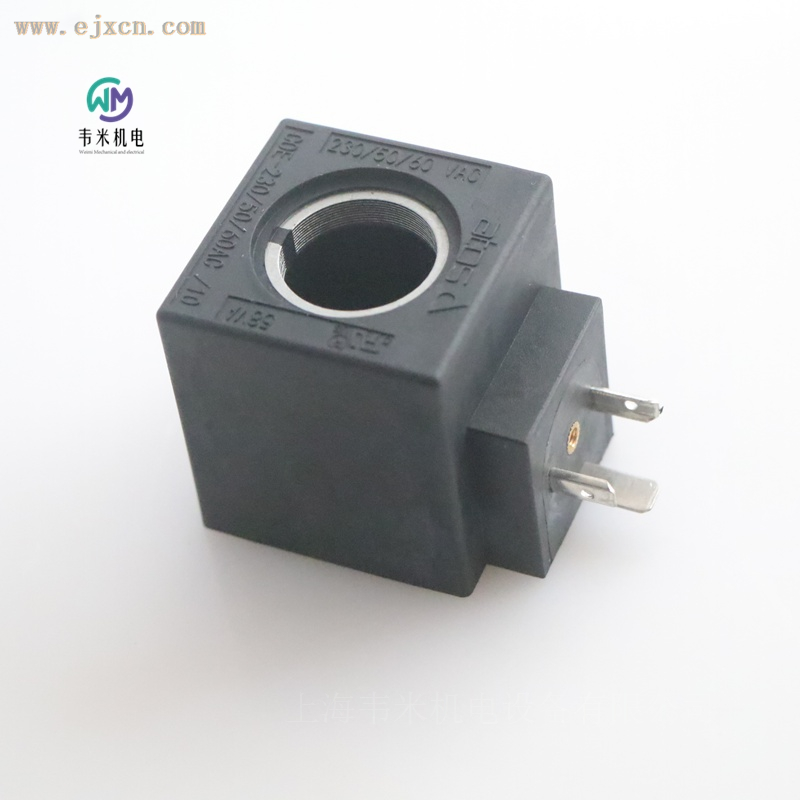

阿托斯电磁阀线圈COE-230/50/60AC

ATOS COE-230/50/60AC 电磁线圈：工业交流驱动元件的选型与应用解析

在工业液压系统中，电磁换向阀承担着方向控制、油路切换和执行机构动作驱动的重要任务。而电磁线圈作为电磁阀的核心驱动部件，其电气性能、绝缘能力、结构可靠性和环境适应性，往往直接影响整套液压设备的连续运行能力。ATOS COE-230/50/60AC 是一款面向交流供电工况设计的电磁线圈，主要用于 ATOS DHE-06 系列直动式电磁换向阀，在机床、橡塑机械、冶金辅助设备、自动化生产线等领域具有较为广泛的应用。

产品定位与基本配套关系

COE-230/50/60AC 属于 ATOS COE 系列湿式螺纹电磁铁线圈，主要适配 DHE-06 通径交流型电磁换向阀。这类产品通常用于中小流量液压方向控制回路，能够在交流电网供电条件下完成阀芯换向动作。

与直流线圈不同，COE-230/50/60AC 的设计重点在于适应工业现场常见的交流供电环境。其额定工作电压为 230V AC，可覆盖 50Hz 和 60Hz 两种电网频率，因此在不同地区、不同设备配置中具有较强的通用性。对于设备制造商和系统集成商而言，这意味着在交流供电较为普遍的工况中，可以减少额外直流电源模块的配置，降低电气柜设计和现场接线的复杂度。

需要注意的是，COE-230/50/60AC 仅适用于交流型 DHE-06 阀本体。交流阀和直流阀内部的芯管结构、铁芯组件并不完全一致，因此线圈不能随意跨类型替换。如果将交流线圈错误安装到直流阀本体上，可能出现吸力不足、动作异常、发热加剧甚至线圈损坏等问题。

电气参数与运行特性

COE-230/50/60AC 的额定电压为 230V AC，额定频率为 50Hz/60Hz。在实际运行中，供电电压允许有一定波动，但长期偏离额定值会影响线圈寿命和阀动作稳定性。电压过高容易造成线圈温升加快，绝缘层老化加速；电压过低则可能导致阀芯无法可靠换向，尤其在带压或负载较大的工况中更为明显。

线圈在 50Hz 工况下的典型稳态功耗约为 58VA，在 60Hz 工况下约为 52VA。这一差异与交流电磁铁在不同频率下的阻抗变化有关。因此，在 60Hz 设备上使用时，需要结合实际阀动作情况进行校验，确保阀芯切换能力满足系统要求。

交流电磁铁在通电瞬间通常会产生较大的冲击电流，COE-230/50/60AC 也存在这一特性。虽然冲击电流持续时间较短，但在电气回路设计时需要予以考虑。上游继电器、接触器、PLC 输出模块和线路容量应能够承受这一瞬时电流，否则可能出现误动作、触点烧蚀或输出模块损坏等问题。

绝缘性能与环境适应性

COE-230/50/60AC 的绝缘等级为 F 级，允许较高的连续工作温度。对于长期通电运行的液压阀来说，绝缘等级是判断线圈可靠性的重要指标之一。F 级绝缘能够在较高温度环境中保持较好的绝缘稳定性，适合工业现场中长期连续工作的工况。

线圈内部绕组通常采用环氧树脂灌封处理，以增强绕组的机械强度和防潮、防振能力。在工业现场，液压设备往往会受到振动、油雾、粉尘和温度变化的影响，绕组如果没有足够保护，容易出现断线、短路或绝缘下降等故障。环氧树脂灌封可以减少外界因素对线圈内部的影响，提升长期运行稳定性。

在环境温度方面，COE-230/50/60AC 跟随 DHE-06 交流电磁阀的工作范围使用，通常适用于 -30℃ 至 +70℃ 的环境条件。但在实际安装时，应避免将线圈布置在热源附近或密闭空间中，以免热量积聚导致线圈表面温度过高。良好的散热条件有助于延长线圈绝缘寿命。

机械结构与安装维护特点

COE-230/50/60AC 采用螺纹式安装结构，与 DHE-06 交流阀本体配合使用。这种结构的优点是安装牢固、拆装方便，便于现场维护和备件更换。

当线圈出现故障需要更换时，现场人员通常不需要拆解阀体内部的阀芯和密封组件，只需断开电气接头并拆下旧线圈，再安装同型号新线圈即可。这种维护方式能够减少维修时间，降低对设备正常生产的影响。对于连续运行的生产线来说，维护便利性是选择备件时需要考虑的重要因素。

不过，在更换线圈时必须确认型号一致，尤其是交流与直流类型不能混淆。即使外形尺寸接近，只要电气类型不同，也不建议互换使用。选型时应核对完整型号，包括额定电压、频率、功耗和插头配置等信息。

电气连接与防护等级

COE-230/50/60AC 通常通过 DIN 43650 标准插头与控制系统连接。常用插头类型包括标准插头、带指示灯插头和带整流桥插头等。其中，标准插头用于常规交流供电连接；带指示灯插头可以直观显示线圈是否得电，便于现场故障排查；带整流桥插头则主要用于交流电源驱动直流线圈的场合，不能与 COE-230/50/60AC 交流线圈直接混用。

插头安装到位并正确锁紧后，连接部分可达到较高防护等级，能够防止粉尘、水滴和油雾进入连接器内部。对于一般工业厂房环境，这种防护能力通常能够满足使用要求。但在有大量喷水、腐蚀性气体或特殊化工介质的场合，还应根据实际环境采取额外防护措施。

系统设计中的注意事项

在液压系统设计中，COE-230/50/60AC 的应用效果不仅取决于线圈本身，还与阀本体、油路结构、回油背压和电气控制方式有关。

DHE-06 交流电磁阀的 T 口允许背压与直流版本存在差异，系统设计时应确保回油压力不超过对应阀本体的限值。如果回油背压过高，会增加阀芯运动阻力，导致电磁铁负载增大，严重时可能出现换向不可靠或线圈发热异常。

此外，交流电磁阀一般不适合通过外部缓冲装置实现长时间缓速切换。如果系统对换向冲击有较高要求，应优先考虑采用带缓冲功能的阀芯结构，或在油路中设置合适的节流元件。

在电气控制方面，应避免频繁通断导致线圈反复冲击。虽然交流电磁铁能够承受一定程度的开关动作，但过于频繁的启停会增加触点和线圈的损耗。对于需要高频换向的场合，应结合阀的响应时间和电气元件寿命进行综合评估。

典型应用领域

1. 机床液压系统

在机床设备中，液压换向阀常用于夹具夹紧、滑台进给、换向和辅助动作控制。COE-230/50/60AC 配套 DHE-06 交流电磁阀后，可直接接入车间交流电源，适合不需要额外直流控制电源的机床液压回路。

2. 橡塑机械辅助油路

橡塑机械中的模具锁紧、抽芯、顶出和辅助油路动作，常常需要电磁换向阀完成方向控制。COE-230/50/60AC 具有 100% 持续负载能力，适合长时间保持通电状态的应用场景。

3. 冶金辅助设备

冶金现场通常以交流供电为主，辅助液压缸、夹紧装置和换向回路可采用交流电磁阀控制。COE-230/50/60AC 在这类工况中具有较好的适用性，能够满足基础方向控制需求。

4. 自动化生产线

自动化生产线中的液压工作站、工装夹具和辅助执行机构，往往需要根据 PLC 输出信号完成动作切换。COE-230/50/60AC 可作为 DHE-06 交流阀的驱动部件，用于控制液压缸的伸缩、换向和顺序动作。

5. 出口设备配套

COE-230/50/60AC 具有一定的国际市场适配能力，可用于需要 230V AC 50/60Hz 供电的设备中。对于出口型整机设备，在满足相关认证要求的前提下，该线圈可作为 DHE-06 交流电磁阀的配套元件使用。

选型建议与故障排查思路

选型要点

选择 COE-230/50/60AC 时，应重点确认以下几点：

• 阀本体必须为 DHE-06 交流型；
• 供电电压为 230V AC；
• 电网频率为 50Hz 或 60Hz；
• 插头类型与系统接线方式匹配；
• 回油背压不超过阀本体允许值；
• 电气回路容量能够承受交流冲击电流。

常见故障分析

如果线圈通电后阀未换向，可按以下顺序排查：

1. 检查供电电压是否正常，是否存在接线松动或接触不良；
2. 确认插头是否安装到位，连接器内部是否有油污或氧化；
3. 检查 T 口回油背压是否过高；
4. 判断阀芯是否存在卡滞或机械阻力过大；
5. 核对线圈型号是否与阀本体一致。

如果线圈出现异常发热，应优先检查：

1. 供电电压是否长期偏高；
2. 是否存在交直流线圈混用情况；
3. 阀芯是否卡滞导致负载增大；
4. 插头是否接触不良，造成局部发热；
5. 环境温度是否过高，散热是否受阻。

关于 COE 系列线圈型号与参数整理

以下为 ATOS DHE-06 阀配套 COE 系列线圈的常见型号及参数整理，便于选型和备件管理。不同电压、频率和控制方式的线圈适用于不同工况，不能仅凭外形相似就互相替换。

表格

参数说明

• 以上功耗为典型值，实际使用中可能因电压、频率和阀动作状态略有差异。
• 直流线圈绝缘等级通常高于交流线圈，但具体仍以对应型号资料为准。
• RC 系列线圈需要配合带整流桥的插头使用，不能直接按普通交流线圈接线。
• 交流线圈和直流线圈不可互换，必须与阀本体类型一致。
• 插头为独立配件，通常不包含在线圈本体供货范围内，需根据系统要求单独配置。

结语

ATOS COE-230/50/60AC 是一款面向工业交流工况设计的电磁线圈，核心价值在于能够直接适配 230V AC 50/60Hz 电网，为 DHE-06 交流电磁阀提供稳定驱动。对于机床、橡塑机械、冶金辅助设备和自动化生产线来说，这类线圈在简化电气配置、提高维护便利性和增强环境适应性方面具有实际意义。

在选型和使用过程中，关键不在于追求复杂的配置，而在于确认电压、频率、阀本体类型、插头规格和系统背压是否匹配。只有将线圈参数与实际工况结合起来，才能更好地保证电磁阀动作可靠、温升合理、寿命稳定。

免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
