力士乐 KUDSR3CB/FN9V（R901480558）带集成压力补偿器螺纹插装比例流量阀产品详解
在现代液压系统设计中，流量控制元件直接决定整机运动平稳性、动作同步性以及设备运行的综合体验。螺纹插装式比例流量阀凭借结构紧凑、集成度高、便于阀块集成、适配高压工况等优势，已经广泛应用于工程机械、冶金装备、工业测试平台、特种装备等众多领域。力士乐 KUDSR3CB/FN9V，订货号 R901480558，属于 KUDSR 系列直动式带集成压力补偿器比例流量阀，专为需要在负载波动条件下维持稳定输出流量的液压回路开发，可实现二通、三通两种工作模式，为主机设计提供灵活的回路解决方案。
一、产品基础概况与型号解析

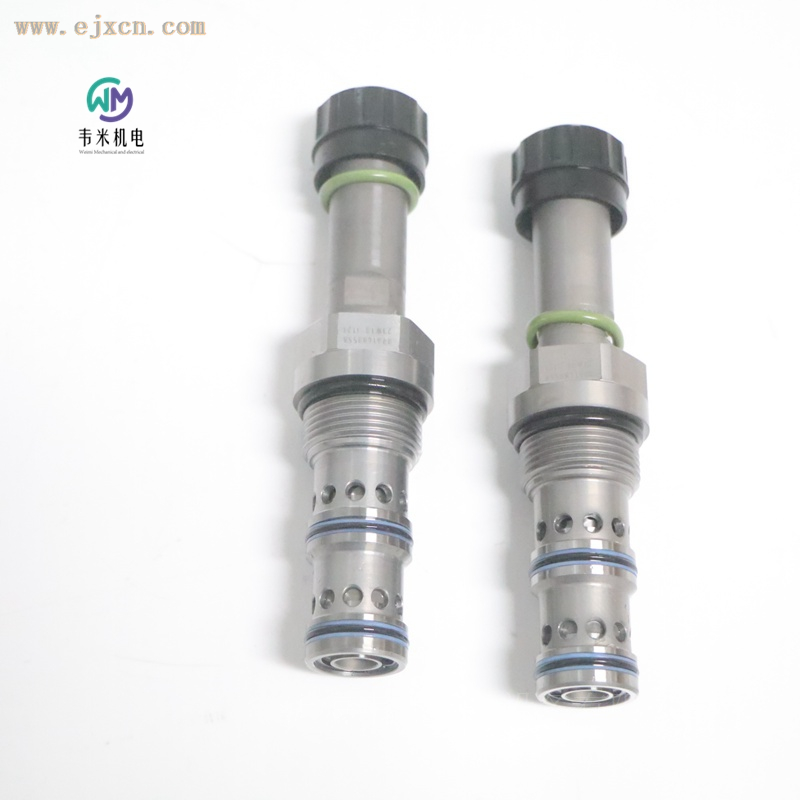

KUDSR3CB/FN9V 为螺纹插装阀芯本体，电磁线圈需要单独订货采购，完整阀组需要搭配对应电压规格的线圈、接插件后才可以投入使用。该阀适配 R/UNF-16-03-0-06 标准插装腔，属于 Size3 规格螺纹插装阀，最大工作压力可达 350bar，P 口最大供给流量 120l/min，A 口额定调节流量 80l/min，是中大流量插装比例流量控制方案里的主流规格。
对型号编码拆解，能够快速读懂产品配置：
- KUDS：产品系列，带集成压力补偿器直动式比例流量阀；
- R：最大工作压力 350bar；
- 3：Size3 规格；
- C：A 口额定流量 80l/min；
- B：B 组件系列；
- F：安装腔体 R/UNF-16-03-0-06；
- N9：内置隐藏式手动应急调节；
- V：FKM 氟橡胶密封材质，其余特殊密封形式可根据需求定制。
密封件采用 FKM 氟橡胶材质，对矿物油 HL、HLP，可生物降解液压油 HEES、HEPG 等介质具备良好兼容性，拓宽液压油介质选择范围，适配环保型液压系统改造需求。如果需要外露星形手柄手动调节，可单独采购 N14 手动应急模块，物料号 R913009058，按需装配在阀体上，满足现场无电控情况下手动调试回路的需求。
阀体重量 0.97kg，安装姿态无硬性限制，唯一需要注意要避免阀前位置积存空气；在容易聚集气体的工况条件，推荐采用悬吊式安装，减少气蚀对阀件性能与寿命带来的负面影响。存储温度区间 - 20℃~+80℃，液压油工作温度 - 40℃~+100℃，工程实际运行建议控制油温 40-50℃，粘度适用范围 5-400mm²/s，推荐工作粘度 10-100mm²/s，对现场油温波动有较强容忍度。
二、核心结构与工作原理
KUDSR3CB/FN9V 采用滑阀结构直动式螺纹插装阀芯，阀体总成主要包含阀套、控制阀芯、控制弹簧、压力补偿阀芯、节流孔衬套、补偿弹簧，搭配可分离旋转的比例电磁铁线圈。线圈可以自由旋转调整连接器角度，方便阀块布局之后调整接插件朝向，降低布线干涉风险，这对集成度高、阀块空间紧凑的设备尤为友好。阀本体出厂自带隐藏式手动超越机构，设备调试、电控故障的时候，可以不依靠电磁铁通电，手动对阀的开度进行临时调节，方便现场排查故障、回路调试。
该阀支持二通、三通两种工作模式，两种模式下压力补偿机构都可以维持节流口两端压差保持稳定，消除负载压力变化对输出流量的干扰，这也是集成压力补偿流量阀的核心价值。
2.1 二通工作模式（T 口封闭）
电磁铁失电状态，控制弹簧推动阀芯回到初始位置，切断 P 口到 A 口的通路，阀处于常闭状态。当比例电磁铁通入对应电控信号，阀芯位移跟随输入电信号成比例变化，通过带渐进流量特性的节流窗口连通 P 与 A 油口。内置压力补偿阀芯与补偿弹簧协同工作，维持节流孔前后压差恒定，即便 A 口负载压力发生波动，A 口输出流量依旧可以保持稳定。断电之后弹簧复位，P-A 通路重新关闭，系统多余流量需要由上游系统溢流阀进行泄放。二通模式适合变量泵系统，回路布置简单，不需要处理 T 口回油背压。
2.2 三通工作模式（T 口接油箱）
电磁铁失电，P-A 通路被切断，P 口油液直接通过补偿阀芯流向 T 口卸荷。电磁铁得电，阀芯随控制信号比例打开 P 到 A 的节流窗口；当泵供给流量大于 A 口需要流量，多余油液会经由压力补偿阀芯从 P 口分流至 T 口。三通模式下定量泵系统可以把多余流量直接旁路回油箱，有利于降低系统发热，提升整机能效。三通模式工作时 T 口允许承受最高 350bar 旁路压力，在系统设计时依然需要控制回油管路背压，避免过高背压影响补偿精度。
压力补偿功能生效需要保证 P 到 A 之间压差大于 10bar，推荐工作压差 12-15bar；如果进出口压差低于最低阈值，补偿机构无法正常工作，输出流量会跟随负载压力出现漂移，选型和系统设计阶段需要充分重视该边界条件。
三、关键性能参数解析
液压性能层面，阀的 P 口最高工作压力 350bar，A 口优先压力最高可达 330bar，P 口最大通流 120l/min，A 口额定受控流量 80l/min。在 P 口压力 100bar、HLP46 油液 40℃工况下，阀泄漏量小于 100ml/min。液压油清洁度要求满足 ISO 4406 (c) 20/18/15 等级，良好的过滤可以减少磨损，延长阀件使用寿命，降低故障概率。
控制性能指标：迟滞≤5%，反向区间≤2%，响应灵敏度≤1%，该组参数是在搭配 RA2-1/10 放大器，PWM 频率 100Hz 条件下测得。可以看出该阀具备不错的重复控制精度，适合需要连续无级调速的应用场景。疲劳负载循环可达 1000 万次，能够适配设备长时间连续循环作业。
电气方面，线圈需单独采购，提供 12DC、24DC 两种标准电压规格。24V 线圈冷态电阻 7.2Ω，最大电流 1.2A；12V 线圈冷态电阻 3.3Ω，最大电流 1.8A。线圈最高允许温度 150℃。提供 K4、K40、C4 三类不同电气接口：K4 为 DIN-EN-175301-803 三芯插头；K40 为 Deutsch 两芯；C4 为 AMP-Junior-Timer 两芯。不同接口防护等级不同，K4 搭配锁紧插头 IP65，C4 可达 IP66，K40 配套专用插头能够实现 IP69K 防护，适合户外、冲洗工况。电控推荐 PWM 信号频率 100Hz，可搭配 VT-SSPA1、VT-MSPA1、RA 系列模拟放大器，也可对接 BODAS 系列控制器，实现电控系统的标准化对接。
防腐能力上，电磁铁表面按照 DIN 50962-Fe//ZnNi 厚膜钝化处理，盐雾测试可达 720 小时，能够适应户外、潮湿、轻度腐蚀的工业环境。
四、二通与三通模式选型应用建议
同一个 KUDSR3CB/FN9V 阀，依靠油路布置就可以切换二通、三通工作模式，两种模式适用场景存在明显区别，主机设计时需要结合泵源类型、系统发热、管路条件综合选择。
二通模式，T 口封闭，更适配变量泵液压系统。系统溢流阀承担溢流保护，阀本身只完成调速。优点是无需布置 T 口回油管路，阀块设计简单；缺点是定量泵系统中多余流量全部从溢流阀溢出，会带来明显发热，不适合大流量定量泵回路长期连续运行。
三通模式，T 口接回油，定量泵系统优先推荐此方案。多余流量直接从 T 口旁路回油箱，减少溢流发热，改善系统能耗。但设计时必须布置 T 口回油通道，同时要控制 T 口背压，背压过高会干扰压力补偿机构工作，影响流量控制精度。三通模式断电之后 P 口流量全部切向 T 口，A 口无输出，设备可以实现安全卸荷。
无论哪一种模式，都必须保证阀 P-A 压差高于 10bar，否则压力补偿失效，执行机构速度会跟随负载变化出现抖动。在负载压力变化幅度大的工况，需要校核系统压差余量，避免进入补偿失效区间。
五、典型行业应用场景
KUDSR3CB/FN9V（R901480558）高压、大额定流量、带内置压力补偿、插装集成的产品特点，适配多种装备的电液调速回路。
工程机械领域：高空作业平台、轻型起重机、特种作业车辆，用于控制支腿伸缩、平台升降、臂架动作速度。野外工况振动大、压力冲击频繁，螺纹插装结构可以直接集成在主阀块内部，减少外接管路，降低泄漏风险；负载变化时维持油缸运动速度稳定，改善作业平稳度。
工业液压与测试设备：液压试验台、材料试验机、液压压机。试验台需要实现流量连续可调，同时试件负载大范围波动，依靠内置压力补偿，保证设定流量不受试件负载影响，提升试验数据一致性。液压压机的进给、快进转工进回路，借助比例信号无级调节压制进给速度，优化工件成型质量。
冶金及重型装备：辊道驱动、剪切设备辅助调速回路。冶金现场环境温度高、油液污染风险高，阀件良好的抗污染能力、宽温密封配置可以适配现场严苛条件，保障连续生产工况下动作稳定。
船舶港口设备：小型船用吊机、舱盖液压系统、港口辅助液压单元。高压等级、多防护等级电气插头，可适配冲洗、潮湿环境，实现执行机构速度的电控无级调节。
同时该阀也适合各类定制化智能液压单元，配合 PLC、液压控制器，实现远程电控调速，助力设备智能化升级。
六、安装调试与维护注意事项
- 线圈采购与装配：阀芯本体不包含线圈，线圈必须单独订货；线圈可以旋转调整插头角度，装配螺母拧紧力矩 5+2Nm，不要超力矩压装，避免损坏磁极管密封。阀本体螺纹插装到阀块，拧紧力矩 165+15Nm，严格遵守力矩规范，力矩不足会造成高压泄漏，力矩过大容易损伤螺纹与阀块安装腔。
- 油液与过滤：严格执行 ISO 4406 (c) 20/18/15 油液清洁等级，配置合适精度过滤器。油液污染是比例阀故障的主要诱因，定期取样检测油液状态，延长阀件使用寿命。
- 压差边界确认：系统设计阶段核算 P-A 之间压差，工作全程尽量维持压差大于 12-15bar；避免长期在低于 10bar 最小压差下运行，防止流量漂移。
- 手动超越机构使用：N9 隐藏式手动超越仅用于调试和故障应急，不适合长期作为工作调节手段；如需频繁手动操作，选用 N14 星形手柄手动超越模块。
- 电气连接：接线时务必正确连接 PE 保护接地；不同插头防护等级不一样，接插件必须锁紧到位，否则防护等级失效，水汽粉尘侵入会造成电磁铁损坏。
- 备件维护：可以单独采购密封套件 R961005887，现场维护更换密封件；磁极管密封圈 R900002507、螺母 R900029574 都为可单独采购配件，方便后期维修。
七、总结
力士乐 KUDSR3CB/FN9V（R901480558）直动式集成压力补偿比例流量螺纹插装阀，凭借二通 / 三通双模式兼容、80l/min 额定受控流量、350bar 高压等级、可旋转分离线圈、多接口防护方案、FKM 宽介质密封，为液压系统提供负载变化条件下稳定流量控制解决方案。
螺纹插装的结构形式，便于高度集成阀块设计，减少管路，降低整机体积。不管是工程机械、工业测试台，还是冶金船舶装备，当系统需要电控无级调速，同时负载压力波动大，希望执行机构速度保持稳定，该阀都是值得重点评估的元件。实际选型应用时，需要区分阀芯本体与线圈的订货关系，合理选择二通或者三通回路方案，校核进出口压差，做好油液过滤与电气防护，充分发挥阀件的控制性能，保障设备长期稳定运行。
