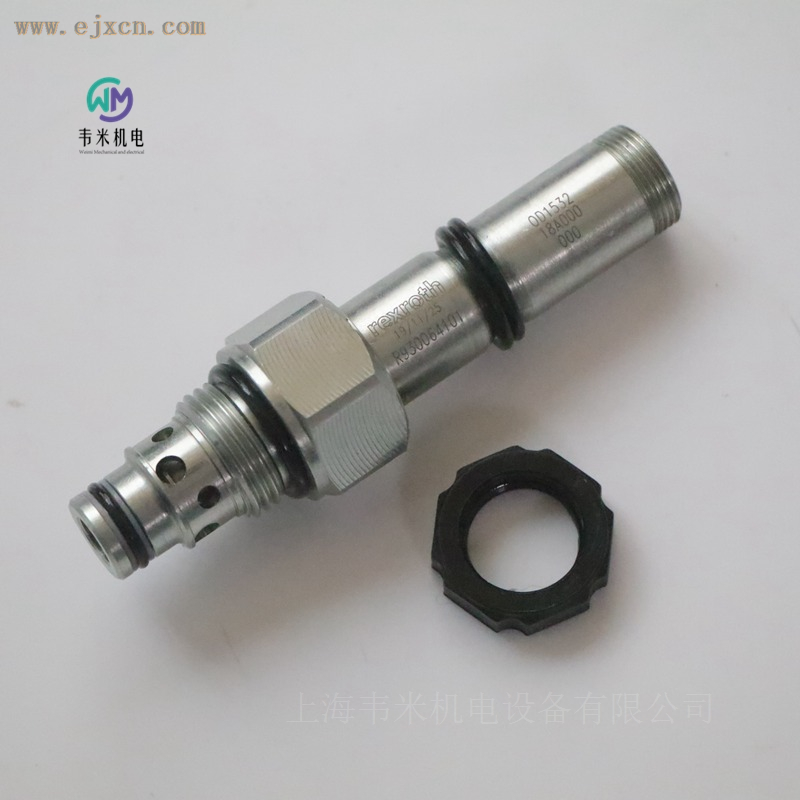

力士乐电磁阀OD153218A000000，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐 R930064101 OD153218A000000-VEI-016-NO-08A-A-32-0000 先导式二通常开螺纹插装电磁阀产品详解
在现代液压系统集成设计中，螺纹插装阀凭借结构紧凑、管路简化、维护便捷等优势，已经广泛应用于工业设备、移动工程机械、专用自动化装备等领域。油路的通断逻辑控制是液压回路基础环节，二通常开电磁阀在断电保持通路、通电切断油路的工况下，承担着安全卸荷、支路保护、逻辑切换等关键作用。力士乐 Oil Control VEI-16 系列下的R930064101 OD153218A000000-VEI-016-NO-08A-A-32-0000先导式二通常开螺纹插装电磁阀，依托全新电磁铁设计与成熟液压阀结构，适配 CA-08A-2N 标准插孔，为中高压中小流量液压系统提供稳定可靠的开关控制解决方案。
一、产品基础信息与机能原理
完整物料订货号：R930064101 完整型号：OD153218A000000-VEI-016-NO-08A-A-32-0000 产品类别：先导式二通常开螺纹插装电磁座阀，NO 代表常开机能，断电状态下阀口保持导通，电磁铁得电之后，先导机构驱动主阀锥阀关闭，切断 1 口与 2 口之间油液流通。该阀归属 VEI-16 产品系列，插孔规格为 CA-08A-2N，属于 08 规格通用插孔螺纹插装阀，阀体净重仅 0.15kg，体积小巧，能够直接旋入集成阀块内部，不需要板式安装底座，大幅减少外接管路接头，降低外部泄漏风险。
从工作原理来看，这款阀采用先导驱动锥阀结构。弹簧作用下，未通电时主阀处于开启状态，1、2 油口介质可以自由流通；当 D36 规格直流线圈通电，电磁铁驱动先导阀芯动作，建立控制压力，推动主锥阀贴合阀座，实现主油路封闭。断电之后，弹簧复位，阀口重新打开，油路恢复导通。对比直动式电磁阀，先导结构可以用相对更小电磁功率驱动较高压力等级的主阀芯，线圈功耗控制在 20W，电路负载压力更低，同时启闭动作冲击更小，降低系统压力震荡对管路、油缸、密封件带来的疲劳损耗。需要注意，该产品阀体与线圈分开供货，D36 线圈需要单独选型订购，不随阀体成套交付。
型号编码中 32 代表单向型机能，针对单向介质流动场景优化内部流道与泄漏控制；后缀 A 代表配置丁腈橡胶 NBR 标准密封件，适配绝大多数矿物液压油工况，如果设备运行油温偏高或者介质带有化学添加剂，可选择氟橡胶密封版本做替换。阀件安装方向不受限制，阀块竖直、水平、倒置安装都可以正常发挥性能，给液压集成块布局设计带来很高自由度。
二、核心技术参数解析，适配复杂工况环境
R930064101 OD153218A000000-VEI-016-NO-08A-A-32-0000 面向中高压液压工况开发，各项技术指标充分兼顾工业现场与移动设备的复杂环境条件。
液压性能层面，最大工作压力可达 350bar，短时可承受 420bar 压力冲击；流量适用区间 0.5-40l/min，覆盖中小流量绝大多数支路控制需求。疲劳寿命方面，350bar 持续交变压力条件下可以达到 200 万次工作周期，420bar 条件下为 150000 个周期，能够适配设备高频次反复通断的使用场景。切换时间指标，关闭动作≤100ms，打开动作≤30ms，开关响应速度可以满足常规自动化液压回路时序要求。
内部泄漏是二通阀非常关键的指标，该型号代码 32 组别，最大内部泄漏控制为 20 滴 / 分钟，适合不需要绝对零泄漏、允许微量内泄的常开逻辑回路；同系列 02、06、08 组别泄漏可以做到 5 滴 / 分钟，选型的时候可以结合保压要求区分选择。
介质适配：支持具备润滑性能的矿物基或者合成液压油，介质运动粘度适用区间 20-380mm²/s；流体工作温度 - 20℃~80℃；设备环境温度适用 - 30℃~90℃，北方户外低温设备、密闭高温车间都可以适配。为延长阀件使用寿命，系统油液过滤精度建议达到公称 10µm，满足 ISO4406 19/17/14 污染等级，降低油液颗粒杂质造成阀芯卡滞、密封磨损的概率。
安装维护参数，阀体安装拧紧扭矩 39-51Nm，标准六角 24 扳手即可完成拆装。配套密封套件物料号 R901101544，后期检修维护可以单独采购密封包，不需要直接更换整支阀体。安全可靠性指标 MTTFd 可达 150 年，为安全相关液压回路提供基础参考依据，详细评估需要查阅对应样本 RE18350-51 文档。
电气方面仅适配直流电压，线圈规格 D36，功耗 20W，实际允许工作电压会跟随环境温度变化，需要参考样本电压 - 温度特性曲线做校核，避免高温环境线圈超压、低温欠压带来动作异常。防护等级需要结合选用线圈型号查阅样本 18325-90 资料，潮湿、粉尘多的现场优先选择高防护规格线圈。
三、结构设计带来的实际应用优势
1、螺纹插装结构，简化集成，降低泄漏点
传统板式电磁阀需要阀板、多个油管接头完成连接，接头位置是液压系统外渗油高发位置。R930064101 属于螺纹旋入插装结构，直接装入 CA-08A-2N 标准插孔集成块，阀体大部分藏于阀块内部，外露结构简单，减少大量管路接头。整机体积重量小，对于空间紧张的移动设备、紧凑型液压动力单元十分友好。标准化插孔带来良好互换性，后期维修更换，只需要旋出旧阀，装入新阀，无需重新加工阀块流道，减少设备停机检修时间。
2、先导锥阀结构，运行平稳，降低系统冲击
先导式驱动，电磁铁不需要直接对抗主油路高压，线圈功耗控制合理，电控系统设计负担更小。锥阀启闭过程存在缓冲特性，不会出现猛烈撞击，减少压力尖峰，保护油缸、软管、压力传感器等下游元器件。常开机能的特性决定，一旦系统断电，主油路自动导通泄压，适合需要断电安全卸荷的安全回路，提升设备故障状态下的安全性。
3、宽环境耐受，适配多行业复杂现场
阀体结构针对恶劣工况优化，温度适应范围宽广，移动机械冬季低温露天作业，冶金、注塑车间高温环境都可以使用。阀体主体无精细外露零件，抗粉尘、水汽飞溅能力优于普通板式阀，矿山设备、环卫机械、农林装备这类工况波动大的装备也可以使用。密封件分为丁腈橡胶与氟橡胶两种方案，方便根据液压介质、油温灵活选型。系列还提供推式、推扭式手动应急操作版本，遇到断电故障时可以手动干预油路通断，方便调试与故障处置，本型号 A 版本无手动应急结构，如果现场需要手动功能，可以选择 B/C 后缀型号。
4、备件体系完善，运维成本可控
除完整阀体总成，厂商单独提供密封套件、线圈配套套件。现场出现渗油故障时，优先更换密封套件，不用更换整阀，降低备件采购成本。线圈独立供货，可以单独更换损坏线圈，保留完好阀体。完整备件物料编码体系清晰，方便设备厂家建立备件清单。
四、典型行业应用场景
OD153218A000000-VEI-016-NO-08A-A-32-0000 二通常开螺纹插装阀，核心逻辑是断电通路，通电切断，在液压回路中多用于卸荷回路、安全保护支路、逻辑选通回路。
1、移动工程机械液压单元：小型起重机、高空作业平台、环卫车辆液压系统，把该阀布置做卸荷支路，设备断电时，油缸回路自动导通泄压，规避意外高压风险；正常工作状态电磁铁得电关闭，系统建立工作压力。
2、注塑与压铸辅助油路：模具辅助夹紧、顶出机构的逻辑支路控制，设备待机断电，支路泄压；生产运行时通电锁止油路，配合其他阀件完成动作时序。流量 0.5-40l/min 区间，适配中小型注塑机的辅助控制回路。
3、机床与自动化工装设备：机床工装夹具辅助油路，自动化专机的安全泄压回路，当设备紧急断电，回路自动打开释放残余压力，保障操作人员检修安全；设备运行时通电闭合，保障支路压力建立。
4、液压动力单元、紧凑型泵站：小型液压站集成阀块内部，作为二级逻辑开关阀，控制部分支路通断，实现多执行机构的逻辑切换。在多缸系统中用于支路隔离，非工作支路断电导通卸压，降低系统待机功耗。
选型提醒：该阀为常开机能，不要和常闭型号混淆；32 单向版本，介质流动有方向性，设计回路要确认油口流向；系统实际流量不要超过 40l/min；必须保证阀块插孔严格符合 CA-08A-2N 标准；线圈单独采购，确认设备直流电压等级 DC12V/DC24V；油液过滤精度维持在 10µm，减少阀芯磨损卡滞概率。
五、安装调试与使用注意事项
1、阀块插孔必须为标准 CA-08A-2N 插孔，非标插孔会造成密封失效、阀体损坏；安装螺纹规格 3/4 16 UNF-2A，拧紧扭矩严格控制 39-51Nm，扭矩过小会出现外泄漏，扭矩过大容易造成螺纹、阀块插孔损伤。 2、安装前清理阀块插孔，去除金属切屑、杂质，安装新密封套件，O 型圈涂抹少量兼容液压油，禁止使用润滑脂，避免油液介质发生化学反应。 3、线圈装配，确认电压规格匹配设备供电，直流供电，核对电压 - 温度特性曲线，高温工况避免电压过高烧毁线圈；接线做好防护，潮湿环境选用适配防护等级线圈。 4、初次调试，先空载运行，观察阀件动作，确认通电关闭、断电导通逻辑正确，检查阀体与阀块结合位置无外泄漏；再逐步加载测试，观察内部泄漏情况，出现泄漏异常优先排查油液清洁度、密封件装配状态。 5、维护周期，结合设备工况定期检查外部渗漏；系统油液变质、污染超标时及时换油，避免杂质磨损锥阀密封面；出现开关动作异常，优先排查线圈供电、油液污染，再考虑密封套件更换。
六、总结
力士乐 R930064101 OD153218A000000-VEI-016-NO-08A-A-32-0000 先导式二通常开螺纹插装电磁阀，是 VEI-16 系列面向 08 规格插孔推出的单向常开控制元件。350bar 高压耐受、0.5-40l/min 流量区间、宽温域环境适应性，搭配螺纹插装集成优势，适合移动机械、注塑压铸、机床自动化、小型液压泵站等场景，完成断电导通、通电切断的油路逻辑控制。标准化插孔、完善备件体系，方便设备制造与后期运维。实际选型过程中，要仔细核对机能、流向、压力流量、线圈电压、密封材质，结合回路图纸确认是否匹配工况条件，充分发挥阀件性能，保障整套液压系统稳定运行。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
