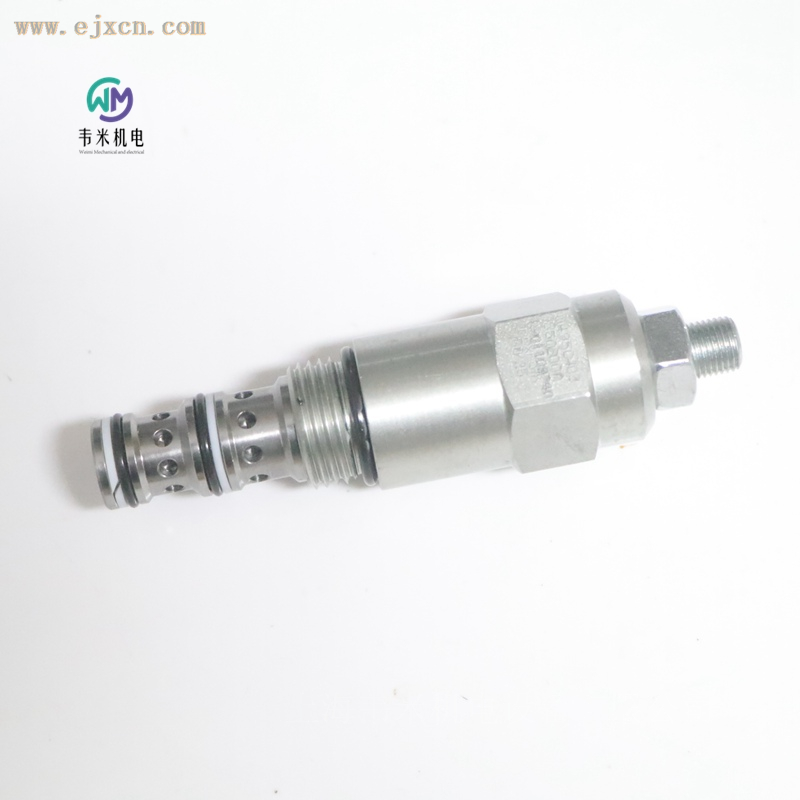

力士乐 R901109740（04950403850200A-VRPR-10A-02-A）直动式减压溢流插装阀：中小流量液压支路压力控制优选方案
在现代液压系统设计中，经常会遇到一套液压源需要同时供给多条不同压力需求支路的工况。主油路维持较高工作压力，而夹紧回路、控制油路、辅助执行机构往往只需要较低且稳定的工作压力。如果直接将系统高压引入低压支路，很容易造成密封件损坏、执行元件过载，直接影响整机运行稳定性。螺纹插装式减压溢流阀就是解决这类分支回路压力管控的核心元件，力士乐 R901109740，订货代号 04950403850200A-VRPR-10A-02-A，作为 VRPR-10A 系列里面的 02 弹簧规格产品，集成减压与溢流泄放双重功能，依靠直动滑阀结构，适配 10 通径标准插孔，广泛应用于工业自动化、轻型工程机械、专用设备液压集成阀块当中，为中小流量分支回路提供可靠的压力管控能力。
产品基础定位与型号解析
04950403850200A-VRPR-10A-02-A，物料号 R901109740，属于力士乐 VRPR-10A 系列直动滑阀型减压溢流螺纹插装阀，采用 CA-10A-3N 标准通用插孔，也就是行业常说的 Size10 通用插装腔，阀件直接螺纹旋入集成阀块，无需额外独立阀体底座，这也是螺纹插装阀区别传统板式阀最明显的特点。
拆解型号含义，VRPR 代表减压溢流复合功能，10A 代表 10 规格通用插孔；02 代表配套调压弹簧规格，对应调节压力区间 2-25 bar；后缀 A 代表产品版本。订货编码段 049504 代表产品系列，X 位为 03，代表无泄漏内六角锁紧螺钉的调压方式；85 代表通用 10 通径插孔；Z 位 02 对应弹簧组件。该款调压结构选用内六角锁紧螺钉，调试完成锁紧之后，能够降低设备持续振动带来的压力漂移问题，适合调试完成后较少频繁改动设定压力的工业设备场景。与之对应的同系列还可选手轮带锁紧螺母版本，适合需要现场频繁调整压力的工况。
阀件净重 0.26 kg，安装扭矩控制在 41-47 Nm，安装姿态没有限制，阀块竖直、水平、倒置安装都可以正常工作，给液压阀块布局设计带来比较大自由度。
工作原理：减压 + 溢流泄放二合一复合控制
很多液压从业者容易把普通减压阀和 VRPR-10A 这类减压溢流阀混淆。普通减压阀只负责向下游输出稳定低压，当下游支路出现压力冲高，自身无法处理多余压力，需要回路额外搭配溢流元件；而04950403850200A-VRPR-10A-02-A 同时具备减压稳压、下游超压溢流泄放两项能力，一个插装阀就可以完成两项功能，简化回路设计。
阀口初始状态，阀芯在弹簧推力作用下处于打开状态，油液可以从 2 号进油口自由流向 1 号下游输出口。当 1 号口输出压力还没有达到预先设定压力值时，阀芯保持开启，油液顺利输送至下游执行元件。当 1 号口压力上升达到弹簧设定压力，阀芯受到液压力推动发生位移，对 2 号入口油路进行节流，增大阀口压降，以此维持 1 号输出口压力保持在设定范围。
弹簧腔单独接入 3 号泄油口通油箱，避免背压堆积干扰阀芯动作，保障调压精度不受回油背压影响。当下游负载发生突变，1 号口压力短时间超过设定值时，阀芯会开启 1 号口到 3 号泄油口通路，把下游多余压力油直接泄放到油箱，直到压力回落回到设定区间。这一项下游溢流功能十分关键，在夹紧缸、蓄能辅助支路等场景，负载回弹容易造成二次压力冲高，依靠这个泄放能力，能够避免下游压力超调损坏元件。
因为采用直动滑阀结构，没有先导控制油路，压力反馈链路短，面对中小流量下压力波动可以快速响应，不存在先导阀带来的额外油液损耗，有助于控制系统整体发热。同时阀芯采用精密研磨配合，产品最大内部泄漏控制在 50 cm³/min 以内，降低支路保压阶段的压力跌落幅度。
关键技术参数与介质适配
R901109740（04950403850200A-VRPR-10A-02-A）核心硬件参数贴合中小流量工业液压工况。
- 进油口 2 最大工作压力最高可达 350 bar；
- 下游输出口 1 允许最高压力 105 bar；
- 允许最大通过流量 30 l/min；
- 弹簧 02 规格压力可调区间 2-25 bar，每圈压力变化约 3 bar，标准出厂预设压力 7-10 bar；
- 工作流体温度区间 - 30℃~100℃，覆盖国内绝大多数室内及户外设备使用环境；
- 适配介质为矿物液压油以及具备润滑性能合成液压油，适用运动粘度区间 10-500 mm²/s；
- 油液污染度建议控制 ISO 4406 19/17/14，过滤精度名义最大 10 μm，做好油液维护可以延长阀芯与密封组件使用寿命。
密封套件物料编号 R901111369，后期维护可以单独采购密封包进行更换，不需要直接更换整支插装阀，降低设备维保成本。产品 MTTFd 可达 150 年，在符合油液、压力、流量条件下，具备较长的服役周期。
这里需要提醒选型注意点，该阀是直动式结构，更适合 30 l/min 以内中小流量场景；当实际流量持续接近最大流量时，要参考样本压差?流量特性曲线，流量变化会带来一定输出压力偏移，设计阶段要预留压力余量。02 弹簧档位，最低可调压力 2 bar，如果系统需要更低稳定输出压力，需要更换 01 规格弹簧的同系列阀件。
实际应用场景，解决哪些液压设计痛点
螺纹插装阀的优势就是高度集成，把压力控制元件嵌入集成阀块内部，取消大量外部管路接头。R901109740（04950403850200A-VRPR-10A-02-A）弹簧档位 2-25 bar，属于低压区间，大量用于需要较低稳定压力的辅助支路。
第一类是工装夹紧系统。机床夹具、装配工装，主液压站压力往往达到 100-210 bar，而夹紧油缸只需要 5-20 bar 稳定夹紧力。如果压力过高会造成工件压伤、夹具变形。把 04950403850200A-VRPR-10A-02-A 布置在夹紧支路上，一方面把高压减压到夹紧需要的压力，另一方面夹紧完成，负载回弹造成支路压力升高，阀件自带溢流泄放，把多余压力排回油箱，维持夹紧力稳定，避免压力持续冲高损坏夹具。
第二类是各类设备控制油路。很多液压阀的先导控制油，不需要很高压力，只需要稳定 8-15 bar 控制压力。利用该减压溢流阀从主油路获取油源，生成独立低压控制油，替代外置减压阀 + 溢流阀组合，减少阀块开孔数量，缩小液压单元体积，常见于小型液压站、自动化专机。
第三类轻型车载与工程机械辅助回路。小型环卫设备、轻型农机液压系统，空间紧凑，对液压阀组体积要求严苛。螺纹插装结构可以在一块阀块上布置多支不同功能插装阀。部分润滑回路、阻尼控制回路，需要低压稳定供油，该阀 2-25 bar 调节区间刚好匹配这类需求。
第四类橡塑、包装机械辅助执行支路。部分推送机构、张力调节机构，只需要低压柔和驱动力，使用该减压溢流阀，可以在同一液压源下，实现不同支路差异化压力，不用配置额外小型低压液压泵，简化整机液压配置，控制设备制造成本。
在上述场景中，对比传统板式减压阀，螺纹插装方案可以减少软管、接头数量，接头越少，系统渗漏故障点就越少，有利于降低现场漏油故障概率。同时集成阀块布局，设备整体结构更加紧凑，对设备外壳、机架空间占用更小，这也是现在液压系统集成设计的主流方向。
选型、安装调试与使用注意事项
选型阶段，除确认压力调节区间，要重点核对实际工作流量，不能长期持续超过 30 l/min。如果回路峰值流量短暂超过额定流量，需要查看特性曲线评估压力偏移，必要时更换更大规格阀件。插孔必须严格按照 CA-10A-3N 标准加工，插孔加工精度不达标，会造成阀件密封不良，出现内泄大、压力不稳定等现象。
安装过程中，螺纹部分涂抹合适液压螺纹润滑脂，按照 41-47 Nm 扭矩拧紧，不要超扭矩，防止螺纹和阀块插孔损伤。调压操作：松开锁紧结构，旋转内六角螺钉顺时针提升输出压力，逆时针降低压力；调试到目标压力之后，锁紧螺钉锁死，降低设备振动带来压力漂移。3 号泄油口管路要直接回油箱，泄油管路不要存在背压，背压过大会干扰阀芯，导致输出压力不稳定。
油液维护不可忽视，直动滑阀阀芯配合间隙很小，如果油液杂质超标，容易出现阀芯卡滞，表现为压力调不上去、压力不受调节。设备日常维护需要按时检查油液清洁度，定期更换过滤器滤芯。当出现渗漏故障，优先考虑更换密封套件 R901111369；确认阀芯磨损、划伤，再更换整支插装阀 R901109740。
在系统设计时，需要明白直动式减压溢流阀和先导式减压阀的差异：直动式减压溢流阀响应速度快，但大流量工况压力随流量波动会更明显；先导式减压阀稳压精度在大流量下表现更好，但响应速度慢，还存在先导油损耗。R901109740（04950403850200A-VRPR-10A-02-A）定位中小流量低压支路，选择时需要匹配自身流量工况，不建议用在持续大流量减压工况。
同系列产品拓展与配套选型思路
VRPR-10A 系列 10 通径减压溢流插装阀提供多档弹簧规格：01 弹簧 2-14 bar、02 弹簧 2-25 bar、04 弹簧 10-50 bar、08 弹簧 28-80 bar，覆盖低压到中压不同支路需求。调压结构分两种，03 代码是内六角锁紧螺钉，适合调试后少改动工况；04 代码是手轮 + 锁紧螺母，适合现场需要频繁调整压力的设备。
同插孔阀件可以直接互换，当设备后期工艺调整，支路需要更改压力区间，只需要更换不同弹簧规格的 VRPR-10A 插装阀，阀块不需要重新加工，给设备改造升级带来便利。同时还可以选购防篡改保护帽配件，物料号 R930001411，加装之后可以避免非授权人员随意改动压力设定，适合公共设备、无人值守工业装备。
总结
力士乐 R901109740，04950403850200A-VRPR-10A-02-A 直动式减压溢流螺纹插装阀，把减压稳压、下游超压溢流泄放集合在单支插装元件内，依托 CA-10A-3N 标准插孔适配集成阀块。2-25 bar 可调压力区间，最大流量 30 l/min，非常适合各类设备夹紧回路、先导控制油路、轻型设备液压集成阀块。
螺纹插装形式简化液压管路布局，减少泄漏点，安装姿态无特殊限制，后期可单独更换密封套件降低维护成本。在做液压方案设计时，只要匹配流量、压力区间，重视油液清洁度、泄油口无背压等细节，这款减压溢流插装阀就可以稳定实现分支回路的低压管控，帮助整机液压系统实现多支路不同压力协同工作，是中小流量低压分支回路值得参考的压力控制元件。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
