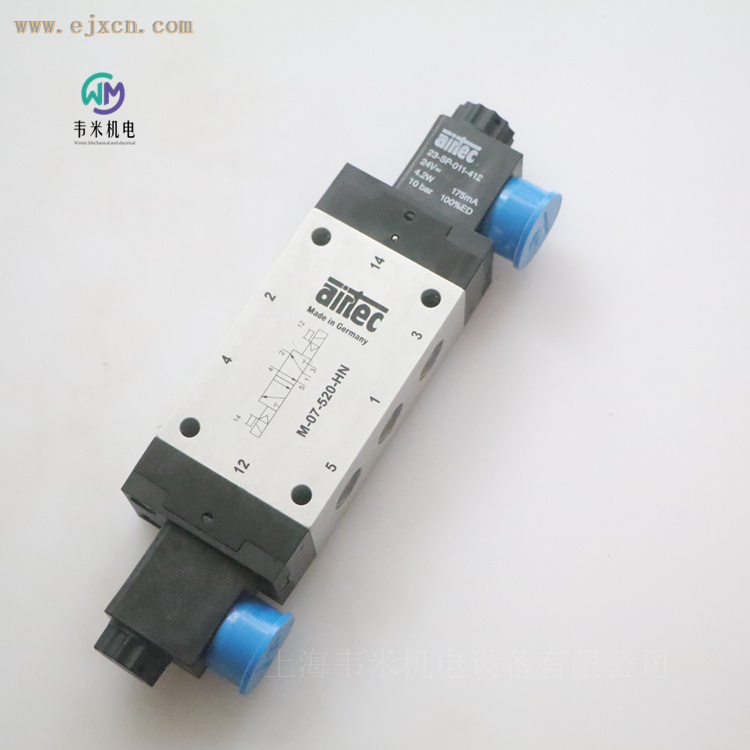

AIRTEC电磁阀M-07-520-HN-442，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
AIRTEC M-07-520-HN-442 二位五通双电控电磁阀｜工业自动化气动方向控制解决方案
在现代工业自动化系统中，气动换向电磁阀作为气路控制的核心执行元件，直接决定气缸、气动夹具、执行机构的动作逻辑、响应速度与整套设备运行稳定性。双电控电磁阀凭借断电记忆保持的特性，在需要维持工位状态、降低线圈持续通电损耗的自动化场景中，拥有不可替代的应用价值。AIRTEC 爱尔泰克 M-07-520-HN-442 作为 M-07 系列下的二位五通双电控活塞滑阀，依托成熟的结构设计、良好的介质兼容性与现场适配能力，广泛服务于装备制造、汽车工装、包装物流、物料处理等各类气动控制系统。
一、型号解读与产品定位
完整型号 M-07-520-HN-442 每一段字符对应明确产品规格，读懂型号可以快速完成选型核对，规避配置错配风险。
- M-07：代表产品所属 M 系列，07 为规格组别，公称通径 9mm，气口规格 G1/4，属于中流量级别的标准气动换向阀，适配中大规格双作用气缸驱动回路；
- 520：功能代码，代表二位五通、双电控（双线圈）、双稳态（记忆型），阀芯具备位置保持能力，仅线圈收到脉冲信号完成换向，撤销供电之后阀芯维持当前工作位置，不需要线圈长期通电维持阀位；
- HN：代表阀体结构形式，带可锁定手动辅助操作装置，可使用螺丝刀完成手动换向调试，方便设备调试、检修阶段脱离电气信号手动测试气路；
- 442：电气配置代码，对应DC24V、4.2W 功耗，工业标准 Form-B 插座接口，是工业设备中应用较多的直流供电配置，适配主流 PLC、工控系统输出信号。
M-07-520-HN-442 属于活塞滑阀结构的电磁换向阀，区别于膜片式电磁阀，活塞滑阀结构耐气流冲击，流通能力更强，适合中等流量工业气动回路，支持单阀独立安装，也可以配套 R-141 系列汇流排阀岛底座，实现多阀集中集成布置，简化整机气路布线，节省设备内部安装空间。
二、核心技术参数与硬件材质
该款电磁阀所有设计指标均遵循 ISO 与 EN 相关工业标准，可适应国内绝大多数工厂的常规工况环境，核心技术参数整理如下：
- 气路性能参数
- 公称通径：9mm；接口规格：G1/4；
- 工作压力范围：2-10bar；控制先导压力 2-10bar；若选用低功耗 2.2W 线圈版本最大工作压力限制为 8bar；
- 标准流量：1580Nl/min（标准升每分钟），充足流量可以保障气缸动作速度，避免因为阀件通流不足造成气缸推进、回收动作迟缓；
- 6bar 工况下换向响应时间：通电换向 14ms，复位换向 14ms，换向动作迅速，适配中等频率循环作业；
- 产品重量：0.62kg，兼顾阀体结构刚性与设备安装轻量化需求。
- 介质与环境条件
- 适用介质：过滤、无油、干燥压缩空气，满足 ISO 8573-1:2010 Class7:2:4 等级，介质内不能含有腐蚀性成分；若现场气源存在凝露，压缩空气压力露点需要至少低于现场最低环境温度 10℃，防止阀腔内部冷凝积水造成密封件损伤；
- 工作环境温度区间：-10℃~+70℃，可以覆盖北方低温车间、设备内部升温、南方高温厂房等多样化工况；
- 防护等级 IP65（EN60529 标准），正确装配配套插头之后，可以抵御车间粉尘、冷却水飞溅，适合机床、装配线等存在粉尘、水汽的生产现场，同时该系列支持 ATEX 防爆版本选型，可对接有防爆要求的生产区域。
- 材质组成
- 阀体外壳：阳极氧化铝合金，抗氧化，抗轻微磕碰，具备不错结构强度；
- 密封件：NBR 丁腈橡胶 + POM 聚甲醛组合密封，耐磨抗老化，适配常规压缩空气介质；
- 内部运动零件：铝合金、不锈钢、黄铜，减少锈蚀卡滞风险，保障阀芯往复运动顺滑。
- 电气特性（-442 配置）
- 线圈电压 DC24V，功耗 4.2W，支持 100% 持续通电工作制；
- 电气接口 Form-B 工业标准插座，插头需要单独采购，供货本体不含插头；电磁线圈支持 4×90° 旋转调整，现场安装时可以调整出线方向，适配不同布线走向，降低管路干涉问题。
三、工作原理与结构亮点
M-07-520-HN-442 属于双电控二位五通活塞滑阀，双稳态记忆是该阀最核心的功能特点。阀体拥有 5 个气口：进气口 1，两个工作输出口 2、4，两个排气口 3、5，用于控制双作用气缸的伸出与缩回动作。
两侧各配置一组电磁线圈，当一侧线圈接收脉冲电信号，电磁力驱动先导机构推动主阀芯切换工位；信号断开之后，阀芯依靠滑阀结构机械保持，不需要线圈持续通电，阀位不会发生改变。只有另一侧线圈接收到换向脉冲信号，阀芯才会切换至另外一个工位。需要重点注意：该阀不会自动复位，断电之后维持原有工作位置，不具备故障自动归位能力，如果工艺要求断电气缸必须回原点，需要在气路额外配置泄压、弹簧复位等安全组件来满足设备安全规范，不能仅依靠电磁阀本身实现安全逻辑。
产品在工业现场使用上有多处人性化设计：
- 锁定式手动辅助操作：阀体自带螺丝刀驱动的锁定式手动按钮，设备接线调试、停机检修时，不需要通电，使用螺丝刀拨动手操机构，就可以手动切换气路，测试气缸、夹具动作，调试完成后手操机构可以锁定，避免设备运行过程误触碰，给设备调试维护带来便利。
- 线圈多角度旋转：电磁线圈可以四个 90 度方位旋转，根据设备箱体内部空间，调整电线出线朝向，避开气管、钣金结构干涉，提升装配灵活性。配套插座支持 180 度翻转，进一步适配布线需求。
- 模块化集成能力：既可以单阀底板独立安装，也可以装配在 R-141 系列多联汇流排底座，组成阀岛。汇流排底座自带公共进气、公共排气通道，多只电磁阀共用气源，减少外部气管接头数量，降低泄漏点，适合多气缸集中控制的自动化设备。汇流排配套有盲板堵件，预留扩展工位，后期设备改造可以直接增加电磁阀，无需重新设计整套气路底板。
- 活塞滑阀结构：对比部分膜片结构电磁阀，活塞滑阀抗杂质能力更强，在气源过滤达标的前提下，能够承受长时间往复换向，减少卡阀故障概率。
四、典型行业应用场景
凭借大流量输出、双稳态记忆保持、IP65 防护等级、宽温域适应性，M-07-520-HN-442 在诸多自动化装备中得到实际应用，主要面向双作用气缸驱动回路。
1、汽车零部件装配工装产线
汽车焊接工装、零部件装配工位大量使用双作用气缸完成工件夹紧、定位、顶推、翻转。部分工位不希望短暂断电瞬间夹具直接松开造成工件移位，双电控记忆特性可以维持夹紧位置。M-07 规格充足流量，保障夹具气缸动作速度，IP65 防护可以应对焊接飞溅粉尘、切削冷却液的车间环境。同时阀岛集成方案，能够把工位多只控制阀集中布置，简化控制柜外气路排布。
提示：工装安全设计层面，对于涉及人身安全的夹紧机构，需要增加外部安全气路，不能单纯依靠双电控记忆阀作为安全保障。
2、包装机械与物流分拣设备
包装设备推料机构、分拣摆臂、物料顶升气缸，经常需要气缸停留在中间某一个工位等待下一步指令。双电控电磁阀只需要脉冲信号换向，不用线圈长时间通电，能够减少线圈发热，延长电气部件使用寿命。1580Nl/min 流通能力，满足中大型包装执行机构用气需求，适配纸箱包装、物料分拣、码垛辅助机构。
3、通用机械设备、机床辅助气动机构
机床上下料气动机械手、物料压紧机构、气动闸门挡板，很多设备内部空间有限，M-07 系列阀体尺寸紧凑，支持汇流排集成，减少管路接头。-10℃~+70℃宽温度范围，适应机床设备本体发热带来的环境温升。
4、特种工况选配
原厂可提供 ATEX 防爆版本，在满足气源条件下，能够用于部分有防爆需求的化工、粉体加工设备，满足防爆区域电气使用规范。
五、选型、安装与日常维护要点
再好的工业元件，也需要正确选型、规范安装和定期维护，才可以充分发挥性能，延长使用寿命，降低故障停机概率。
1、选型核对要点
- 核对工作气源压力：M-07-520-HN-442 标准版本适用压力 2-10bar；如果选用低功耗线圈版本，最大压力仅允许 8bar，需要结合现场空压机输出压力确认配置；
- 气源质量是关键：压缩空气必须完成过滤、干燥除水。杂质、油泥、冷凝水进入阀腔，会造成阀芯磨损、卡滞、密封件加速老化。必须配套过滤器，保证气源达到 ISO8573-1:2010 Class7:2:4 标准；环境温差大的现场，关注压缩空气露点，避免阀体内凝水；
- 明确控制逻辑：双电控双稳态阀无自动复位功能。工艺如果要求断电 / 断气气缸必须退回安全位置，需要额外增加弹簧复位阀、泄压回路，不能依赖该电磁阀本身实现安全复位；
- 电气配置确认：-442 为 DC24V，Form-B 插座，插头不属于供货范围，需要单独采购配套插座，只有完整装配插头，才能实现 IP65 防护等级；
- 安装方式：确认是单阀独立底板安装，还是使用 R-141 系列汇流排阀岛，提前配齐底座、密封垫片、固定螺钉。
2、现场安装调试
- 阀体安装姿态没有强制限定，优先选择便于检修、远离高温热源、焊接火花的位置；
- 气口按照阀体标识接线：1 号进气，2、4 接气缸两个腔，3、5 排气口建议安装消声器，降低排气噪音，同时阻挡外界粉尘倒灌进阀体；
- 线圈出线方向可以旋转线圈本体调整；插座插头做好锁紧，保证防护等级；
- 调试阶段，可以使用自带螺丝刀驱动手动操作机构，手动测试气缸全部动作，确认气路连接正确之后，再接入电气控制信号；
- 电气侧，给线圈提供脉冲控制信号，避免长期持续给线圈供电；线圈电压波动控制在额定电压 ±10% 以内，防止过压损坏电磁线圈。
3、运维保养建议
- 定期检查前端气源三联件，及时排水，更换滤芯，从源头保护电磁阀内部；
- 定期查看接头、阀体结合位置是否存在漏气，出现持续漏气，多为密封件老化，需要更换密封组件；
- 出现卡阀、换向不到位，优先排查气源杂质问题，清理气源；不建议自行拆解阀芯组件，内部精密活塞密封拆解不当容易造成泄漏，优先联系技术人员处理；
- 长期停机设备，停机前吹扫干净阀腔内部残留水汽，减少静置锈蚀风险。
六、总结
AIRTEC M-07-520-HN-442 二位五通双电控电磁阀，作为 M-07 系列中流量双稳态控制元件，9mm 公称通径、1580Nl/min 流量、IP65 防护、-10℃~+70℃宽温域，加上可锁定手动操作、线圈多角度旋转、支持阀岛汇流排集成，兼顾单阀使用和多阀集中控制两种应用模式。
它非常适合需要断电保持阀位、降低线圈持续通电损耗，驱动中大规格双作用气缸的工业自动化回路。但使用者务必牢记双稳态阀无自动复位特性，系统设计时要结合设备安全要求补充外部安全气路，同时做好气源处理维护，保障整套气动控制系统长期稳定运行。从汽车工装、包装物流到各类通用自动化装备，该阀可以作为中流量双电控换向方案的可靠选择。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
