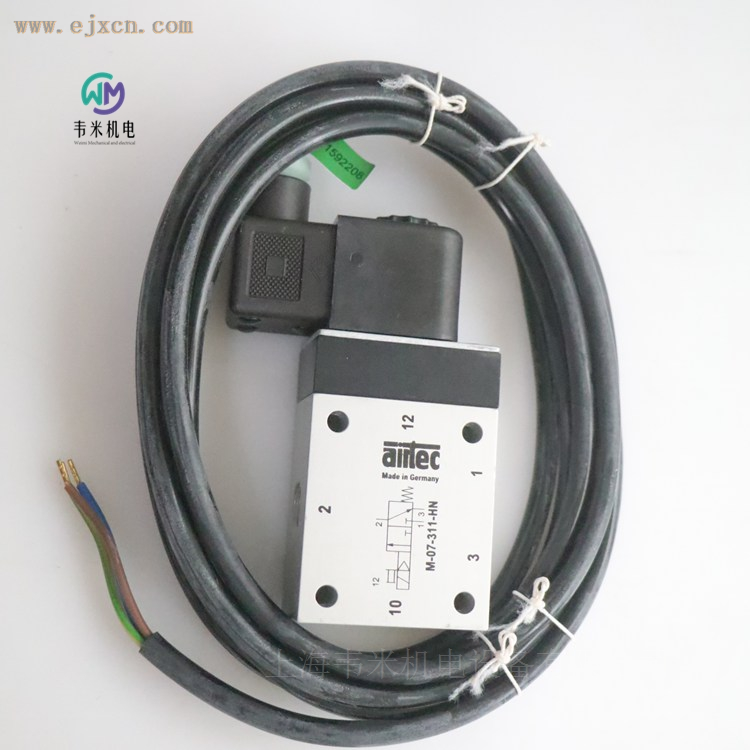

AIRTEC防爆电磁阀M-07-311-HN-012，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
AIRTEC M-07-311-HN 配 23-SP-037-012-03 防爆线圈 防爆二位三通电磁阀产品介绍
在化工、制药、粉体加工、喷涂等存在易燃易爆风险的工业场景中，气动控制回路的电气部件安全性能直接关系整套产线的稳定运行。普通电磁阀无法满足危险区域的使用规范，选用具备合规防爆配置的气动电磁阀，成为工艺设计、设备改造以及备件替换环节中不可忽视的一环。AIRTEC M-07-311-HN 搭配 23-SP-037-012-03 防爆线圈组合，依托成熟的柱塞滑阀结构与 ATEX 防爆线圈配置，为潜在爆炸性环境提供可靠的气路换向控制解决方案，广泛适配多种危险工况的气动自动化系统。
产品整体概述
M-07-311-HN 属于 AIRTEC M-07 系列柱塞滑阀式电磁阀，阀体本体为二位三通单电控机械弹簧复位常闭结构，可单独作为标准工业电磁阀使用；当匹配型号为 23-SP-037-012-03 的浇封型防爆线圈后，整套阀门满足 2014/34/EU（ATEX）防爆指令相关要求，适用于气体、粉尘类危险区域气动回路控制。
该阀体支持螺纹直装与汇流板底板安装两种方式，接口规格 G1/4，公称通径 9mm，具备不错的气体流通能力，适配工厂常规压缩空气气源。HN 标识代表自锁式手动辅助操作机构，使用螺丝刀即可完成手动换向，机构带定位卡扣，在设备调试、断电故障检修阶段，无需通电就可以手动切换气路状态，方便现场人员排查回路问题，降低设备停机调试时间成本。线圈安装角度支持四个 90° 方向旋转，电气出线角度可按需调整，能够适配控制柜内部、设备狭小空间等复杂安装布局，提升现场布线灵活性。
需要注意，阀体本体与防爆线圈为组合使用关系，阀体本身不自带防爆属性，防爆性能全部来源于 23-SP-037-012-03 防爆线圈。选型、备件更换时，不可仅确认阀体型号，必须核对完整线圈型号、额定电压、防爆参数，避免误装配普通线圈带来安全隐患。
核心结构与材质解析
整套电磁阀分为阀体本体、密封组件、内部运动构件、防爆电磁线圈四个主要部分，各部件选材充分考虑工业环境磨损、介质侵蚀、温变等多重因素。
阀体壳体采用阳极氧化铝合金材质，表面氧化层提升耐磨与抗腐蚀能力，在潮湿、多粉尘的车间环境下，不易出现锈蚀，同时铝合金自重较轻，对于安装在移动机构、小型设备支架上的阀件，不会带来过重的负载压力。密封系统采用 NBR 丁腈橡胶搭配 POM 聚甲醛组合密封方案，兼顾弹性密封性能与抗颗粒磨损能力，在气源含有少量细微杂质的工况下，降低阀芯卡滞、密封泄漏的概率。内部运动零件由铝合金、不锈钢、黄铜材料组成，不同金属材质互相配合，兼顾强度、滑动顺滑度与抗锈蚀能力，保障阀芯往复换向动作长期稳定执行。
介质使用上，阀门适配符合 ISO 8573-1:2010 标准 7:2:4 等级的经过过滤、无油、干燥处理的压缩空气，介质内部不能含有强腐蚀性成分。使用时，压缩空气压力露点应当至少比现场最低环境温度低 10℃，以此防止阀体内部产生冷凝水，避免水分造成密封件老化、内部金属件锈蚀，延长阀门整体使用寿命。
23-SP-037-012-03 防爆线圈采用环氧树脂整体浇封防爆结构，线圈绕组完整包裹在灌封材料内部，隔绝内部电气元件和外部危险气体、粉尘接触。即便线圈内部出现电气故障，产生的电弧、热量被封闭在浇封层之内，不会向外引燃现场爆炸性混合物。线圈具备合适的功耗设计，控制回路通电运行时温升控制在合理范围，外壳表面温度满足对应温度组别要求，规避高温表面引燃风险。线圈防护等级达到 IP65（依据 EN60529 标准），可以阻挡粉尘侵入，耐受一定程度喷水，适配车间多尘、潮湿的生产环境。
详细技术参数
M-07-311-HN 阀体基础参数
表格
| 项目 |
参数指标 |
| 阀功能 |
3/2 二位三通，单电控，机械弹簧复位，常闭 |
| 连接接口 |
G1/4 内螺纹，支持底板汇流板安装 |
| 公称通径 |
9mm |
| 工作压力范围 |
2.5-10bar（装配低功耗线圈最大工作压力 8bar） |
| 切换响应时间（6bar 工况） |
通电开启 15ms，断电关闭 19ms |
| 流通能力 |
1580Nl/min |
| 环境温度范围 |
-10℃~+70℃；防爆工况下建议 - 10℃~+60℃ |
| 手动操作 |
HN 自锁式手动辅助操作，螺丝刀驱动 |
| 防护等级（阀体 + 防爆线圈） |
IP65 EN60529 |
| 介质 |
过滤无油干燥压缩空气 ISO 8573-1:2010 Class7:2:4，无腐蚀性介质 |
| 阀体重量 |
0.380kg |
23-SP-037-012-03 防爆线圈关键参数
表格
| 项目 |
参数指标 |
| 防爆结构形式 |
浇封型 Ex mb，适配气体及粉尘危险区域 |
| 允许电压波动 |
额定电压 ±10% |
| 通电持续率 |
100% ED，支持长期连续通电工作 |
| 电气防护等级 |
IP65 |
| 适配阀体 |
M-07 系列电磁阀 |
提示：整套阀门的防爆等级、温度组别需要以线圈本体铭牌为准，实际选型必须匹配项目现场防爆区域划分要求，安装、维护严格遵循爆炸性环境电气设备相关国标以及产品说明书规范。
工作原理
M-07-311-HN 为柱塞滑阀结构二位三通电磁阀，未通电状态，依靠内置机械弹簧作用力，阀芯保持在初始位置，阀门处于常闭状态，进气口关闭，工作口与排气口导通。当控制系统输出对应额定电压信号给到 23-SP-037-012-03 防爆线圈，线圈产生电磁吸力推动阀芯克服弹簧弹力完成位移换向，进气口与工作口接通，排气口封闭，压缩空气输出至下游气缸或者气动执行元件；当切断供电，电磁吸力消失，机械弹簧推动阀芯复位，阀门回到常闭初始状态，工作口介质从排气口排出，执行元件复位。
自锁式手动操作机构独立于电磁驱动回路，不管线圈是否通电，都可以使用螺丝刀拨动手动机构，强制推动阀芯完成气路切换。该功能多用于设备出厂调试、产线停机检修、电气信号异常时的应急操作。线圈可多角度旋转，电气出线方向可按需调整，不影响阀门本身换向性能。
主要应用行业与工况
精细化工行业
化工车间部分工位会挥发出可燃溶剂蒸汽，存在气体爆炸风险，该款防爆电磁阀用于控制单作用气缸、气动挡板、小型工艺阀执行机构，完成物料管路通断、工位挡板切换。阳极氧化铝合金阀体不容易析出杂质，适配化工工艺设备洁净需求；IP65 防护抵御车间水汽、腐蚀性气雾侵扰；防爆线圈满足危险区设备规范，保障气动回路控制安全。
制药生产设备
制药生产过程部分工序使用醇类等易燃溶剂，生产环境存在潜在爆炸风险。阀门应用在制药设备氮气保护回路、工位夹具驱动、卸料机构气动控制。机械弹簧复位结构动作稳定，流通能力可以匹配中小型气缸用气需求；防爆配置满足防爆车间设备准入条件，手动机构方便设备调试换型。
喷涂涂装行业
喷涂工位存在油漆溶剂挥发形成的可燃气体，是典型气体危险区域。防爆电磁阀接收 PLC 控制信号，驱动喷枪气缸、风门执行机构、工件夹紧气缸，完成喷枪启闭、风门切换、工件定位夹紧。IP65 防护等级可以阻挡漆雾、粉尘侵入阀件内部，降低漆雾堆积造成故障概率，自锁手动机构方便设备换色、维护调试。
粉体、粮食加工、除尘设备
粮食加工、粉料输送、除尘产线存在可燃性粉尘，属于粉尘爆炸风险区域。该套电磁阀用于除尘系统反吹回路、气动蝶阀驱动、物料分料挡板切换。阀体内部 POM+NBR 密封组合可以耐受气源携带的细微粉尘颗粒，减少卡阀故障；搭配防爆线圈后适配粉尘危险区域，整机防护等级抵御现场大量粉尘和水汽，保障除尘、粉料输送系统稳定运行。
防爆自动化装配设备
部分防爆装配生产线，要求整机所有电气类气动元件满足防爆规范。该二位三通电磁阀作为气路开关元件，用于夹紧机构、推料气缸、阻挡气缸的通断控制，体积紧凑，既可以单阀螺纹直接安装，也可以装配在汇流排上集中布局，适配防爆自动化设备的集成化设计。
选型、安装与维护注意事项
- 完整型号确认：防爆工况不可只看阀体 M-07-311-HN，必须确认线圈订货号 23-SP-037-012-03、线圈额定电压、防爆铭牌参数。普通线圈与防爆线圈外部安装尺寸接近，阀体刻印标识一致，仅依靠阀体外观无法区分防爆配置，备件替换务必读取线圈铭牌全部信息。
- 气源条件管控：压缩空气必须做好过滤、干燥、除油处理，保证气源达到 ISO8573-1:2010 Class7:2:4 等级。冷凝水、油污、固体颗粒会加速密封件老化，造成泄漏、阀芯卡滞，缩短阀门使用寿命。压缩空气露点温度必须低于现场最低环境温度至少 10℃。
- 压力匹配：标准版本阀体工作压力区间 2.5-10bar，装配部分低功耗防爆线圈时最大工作压力限制为 8bar，系统气源压力不可超出产品参数上限。
- 防爆安装规范：防爆区域内安装整套阀门，需要遵循爆炸性环境电气设备国家相关标准，电缆、接头、接地处理符合现场防爆规范，非专业人员不允许拆解防爆线圈，线圈拆解会破坏浇封防爆结构，丧失防爆性能。
- 手动机构使用：HN 自锁手动机构使用标准螺丝刀操作，调试结束后，需要把手动机构恢复至原始位置，防止长期停留在手动强制换向位置，影响自动控制逻辑。
- 定期维护检查：结合现场工况环境，定期检查阀体有无漏气、线圈外壳有无破损老化；检查排气口是否堆积粉尘杂质，及时清理排气口；密封件属于易损耗件，在高频率切换工况下，需要按周期评估密封状态，按需更换备件。
- 温度限制：防爆环境使用时，环境温度建议控制 - 10℃~+60℃，避免超出温度范围，影响防爆线圈温度组别和密封件寿命。
总结
AIRTEC M-07-311-HN 阀体搭配 23-SP-037-012-03 防爆线圈组合，把成熟可靠的柱塞滑阀气动换向结构和浇封防爆电气线圈结合，为存在气体、粉尘爆炸风险的工业场景提供合规的二位三通气动控制方案。G1/4 接口、9mm 公称通径带来充足流通能力，IP65 防护、自锁手动操作、线圈多角度旋转等细节设计，兼顾运行稳定性、调试便利性和安装灵活性。
在化工、制药、喷涂、粉体加工等危险工况自动化项目选型或者设备备件替换时，除核对阀体型号之外，务必完整确认防爆线圈型号、电压、防爆铭牌参数，同时做好气源处理、现场防爆安装施工，才能充分发挥整套产品的性能，保障气动控制系统长期安全稳定运行。
